基于NPP-VIIRS数据的喜马拉雅山北坡典型湖泊湖冰提取分析

doi:10.7522/j.issn.1000-0240.2019.0081

摘要/Abstract

摘要：

现阶段使用遥感数据监测湖冰物候特征已成为主要的技术手段。NPP-VIIRS是一个较新的卫星数据，它具有空间分辨率较高、波段数多、重访周期短等优点，使用该数据提取湖冰信息是对该领域的一个有益补充。基于NPP-VIIRS数据利用阈值法对拉昂错、玛旁雍错、佩枯错、普莫雍错等典型湖泊进行湖冰提取。获得四个湖泊逐日的冻结百分比，并分析了四个湖泊的冻融特征。结果表明：使用NPP-VIIRS能较好的提取湖冰信息；该地区湖泊冻融过程有风向蔓延和水流向加风向蔓延两种。气温（年负积温）是影响该地区湖冰面积最主要的因素，冻融过程主要受到风向、注入径流影响，地热资源也是影响因素之一。

关键词: 湖冰, 湖冰物候, 湖泊, NPP-VIIRS, 喜马拉雅山

Abstract:

Using remote sensing data to monitor the phenological characteristics of lake ice has become the main technical means. NPP-VIIRS is a relative new satellite data， which has the advantages of high spatial resolution， more band number and short revisit period. Using these data to extract lake ice information is a useful supplement to this field. Based on the NPP-VIIRS data， in this paper， the threshold method is used to extract lake ice information from typical lakes， such as La’ang Co， Mapamyum Co， Paiku Co， and Pumayum Co. The daily frozen percentages on the four lakes has been obtained， and the frozen and melted characteristics of the four lakes were analyzed. The results show that use of NPP-VIIRS can better extract the information of lake ice； the freezing and melting process of lake ice in this area has affected by wind direction and water flow. Temperature （annual negative accumulated temperature） is the main factor affecting the lake ice area in the region. The freezing and thawing process is mainly affected by wind direction and injection runoff， and geothermal resources are also one of the influence factors.

Key words: lake ice, lake ice phenology, lake, NPP-VIIRS, Himalayas

中图分类号:

P343.6⁺3

孙皓, 李传华, 姚晓军. 基于NPP-VIIRS数据的喜马拉雅山北坡典型湖泊湖冰提取分析[J]. 冰川冻土, 2021, 43(1): 70-79.

Hao SUN, Chuanhua LI, Xiaojun YAO. Extraction and analysis of lake ice in typical lakes on the northern slopes of the Himalayas based on NPP-VIIRS data[J]. Journal of Glaciology and Geocryology, 2021, 43(1): 70-79.

图/表 10

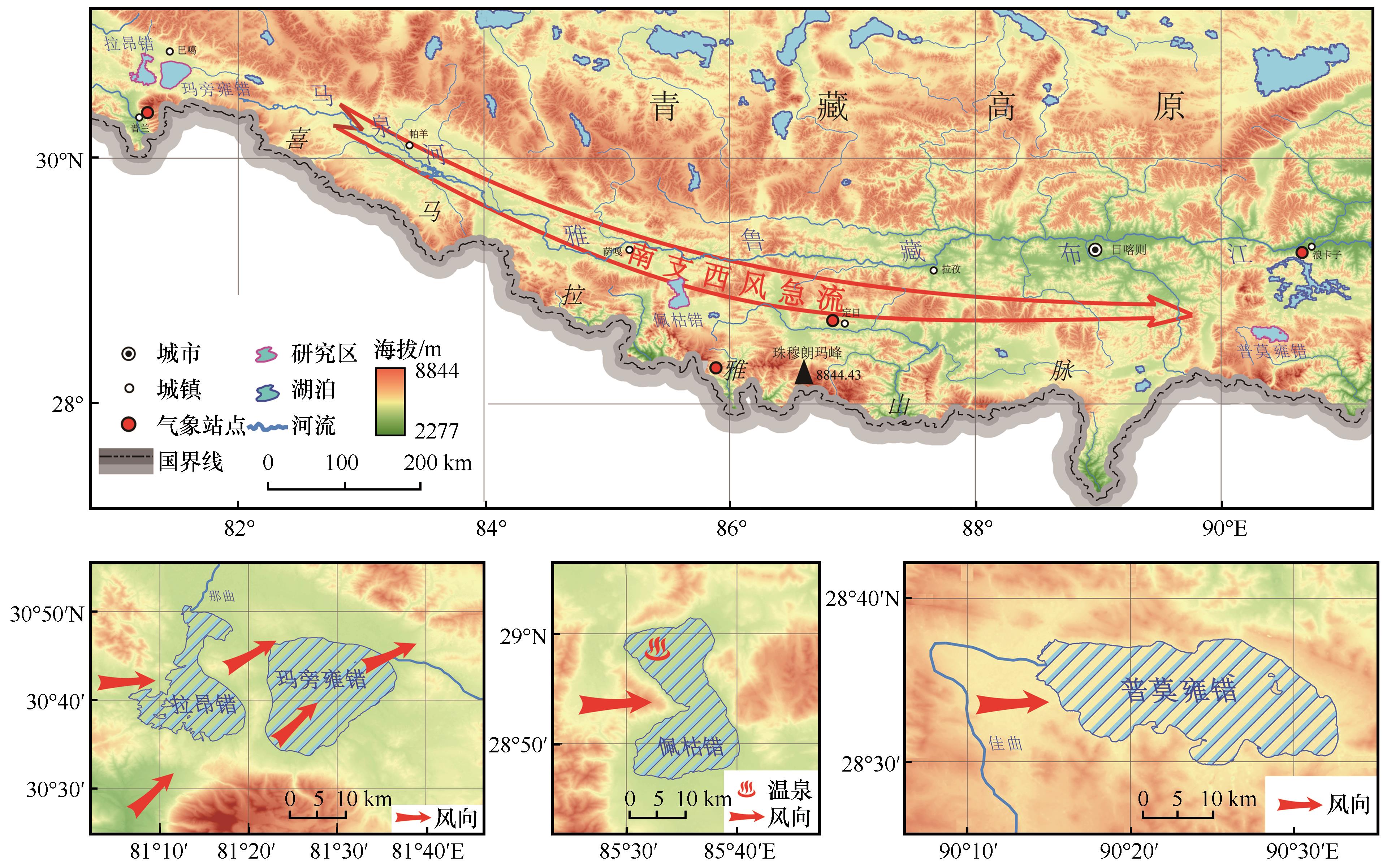

图1

表1

表2

表3

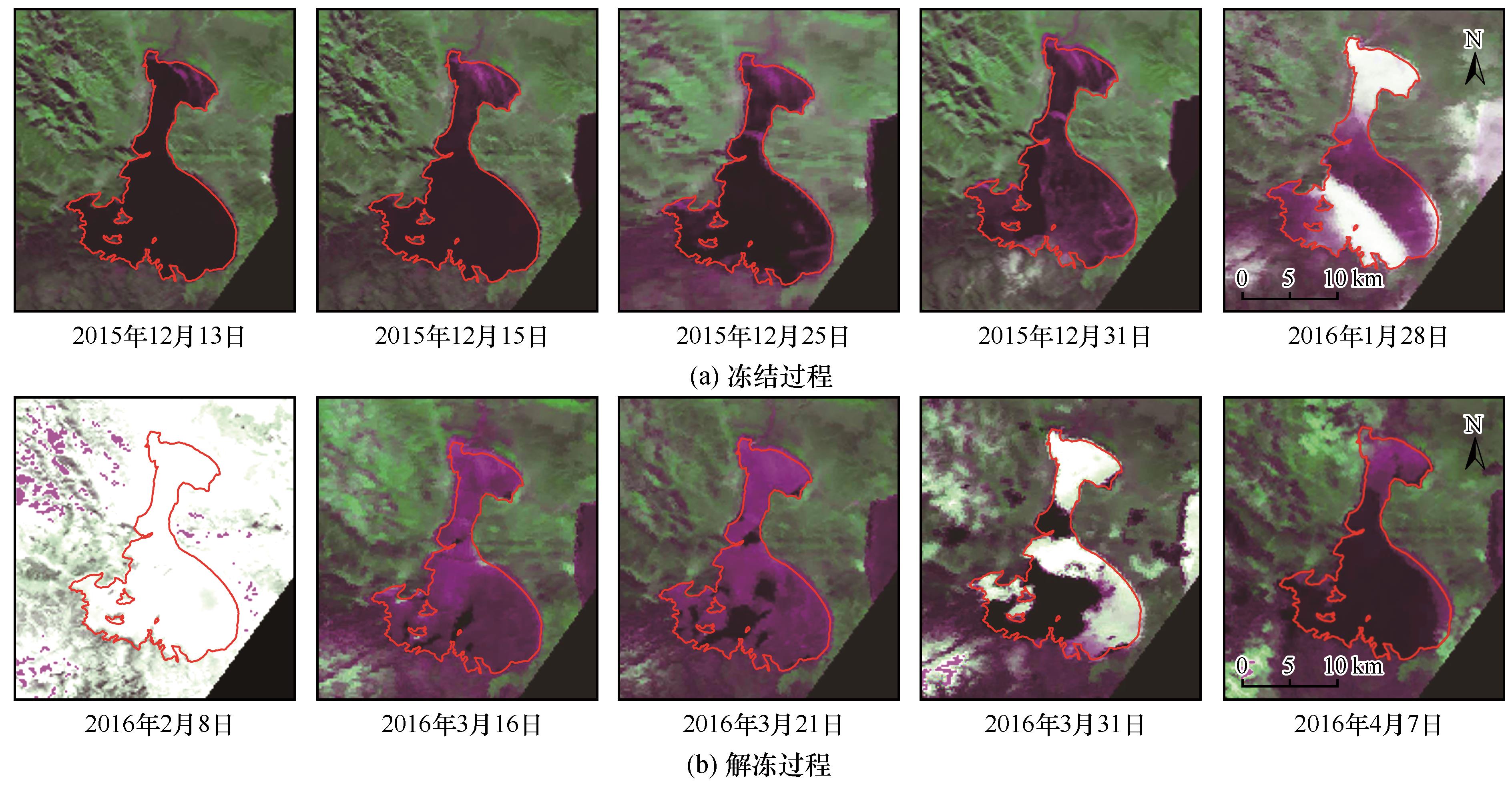

图2

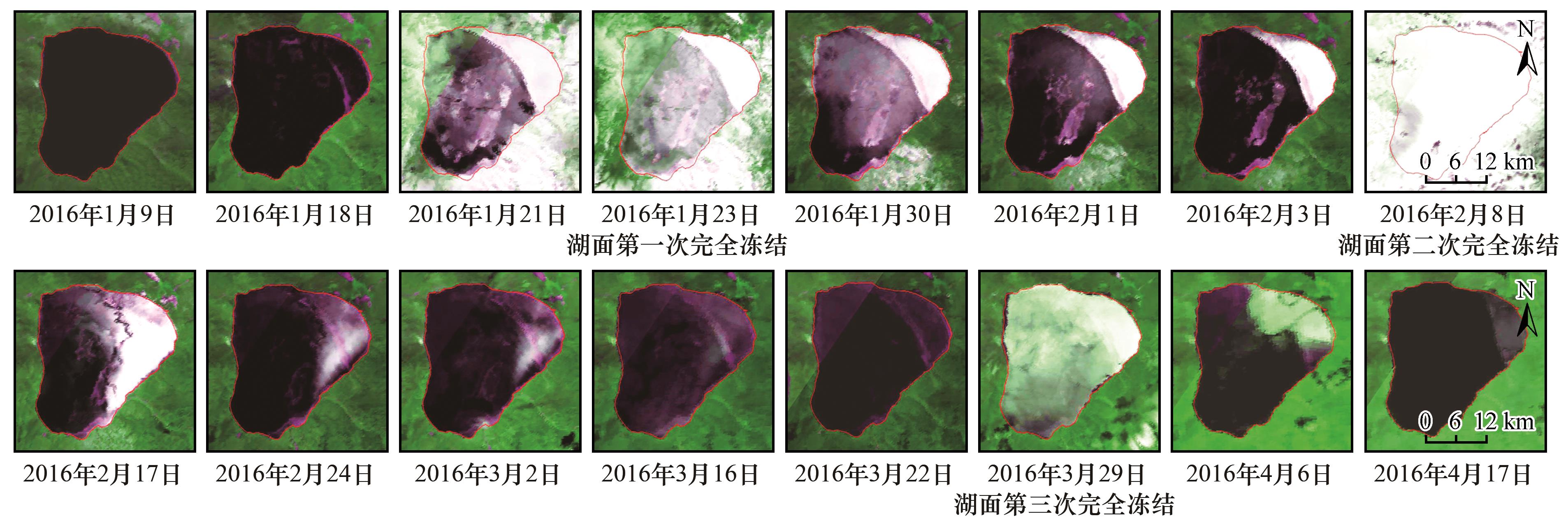

图3

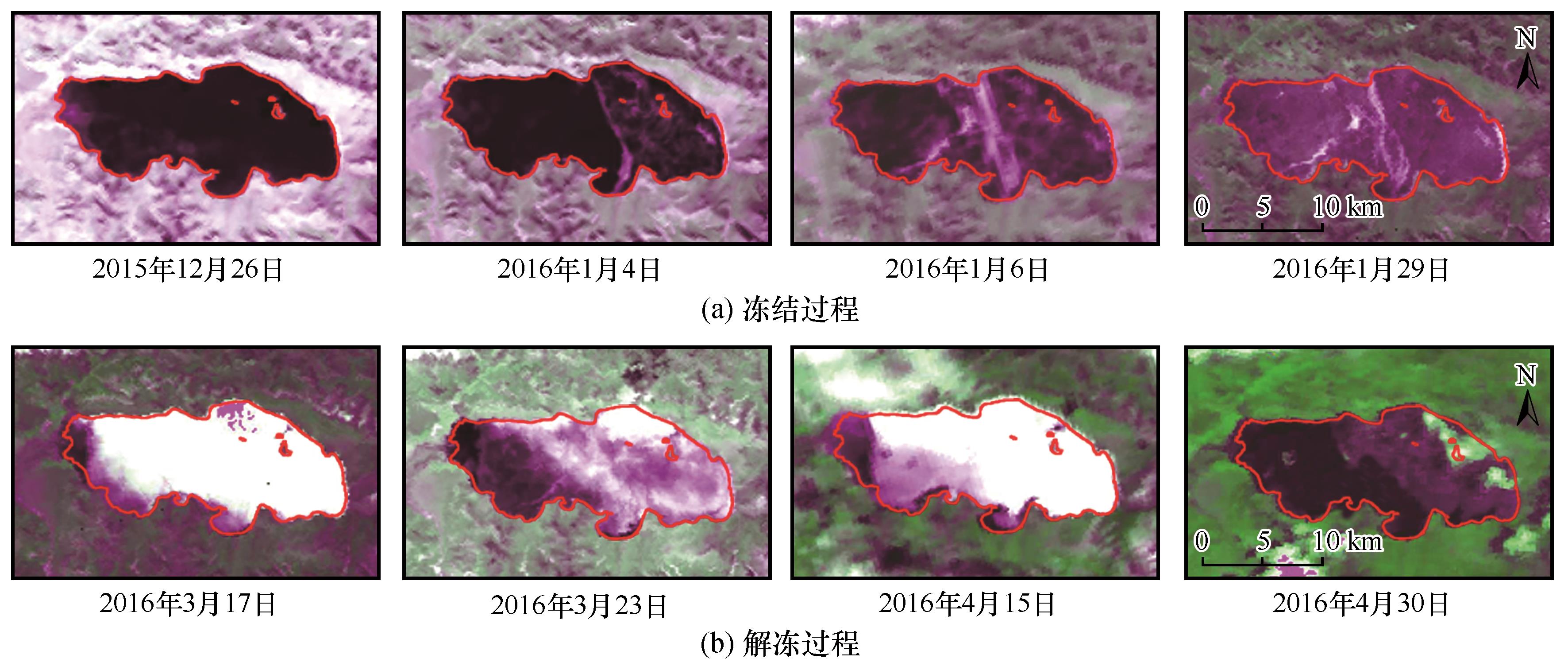

图4

表4

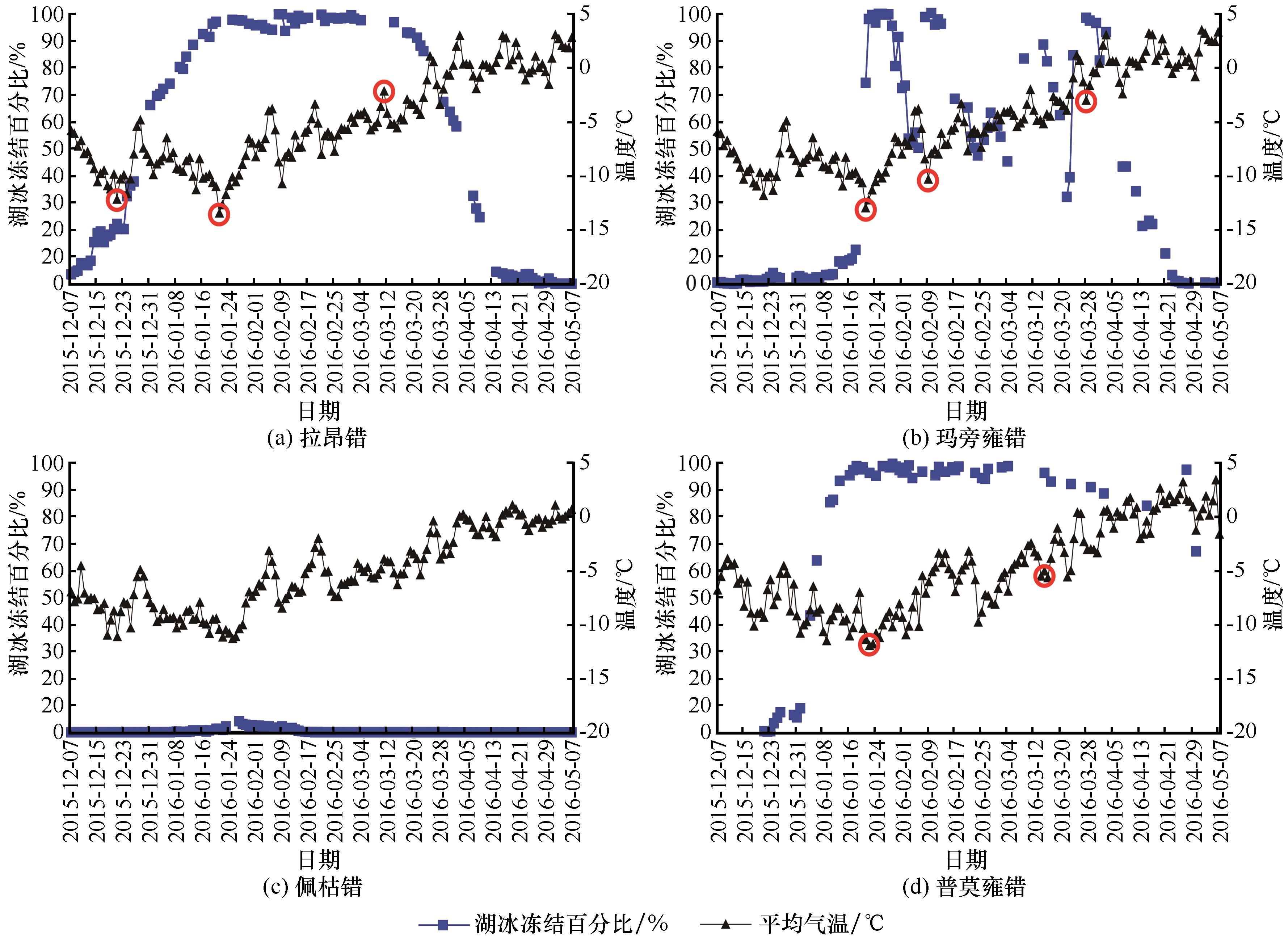

图5

图6

参考文献 31

1	Yao Xiaojun， Li Long， Zhao Jun， et al. Spatial-temporal variations of lake ice in the Hoh Xil region from 2000 to 2011［J］. Acta Geographica Sinica， 2015， 70（7）： 1114-1124.
	姚晓军，李龙，赵军，等. 近10年来可可西里地区主要湖泊冰情时空变化［J］. 地理学报， 2015， 70（7）： 1114-1124.
2	Wang J， Bai X， Hu H， et al. Temporal and Spatial Variability of Great Lakes Ice Cover， 1973-2010*［J］. Journal of Climate， 2012， 25（4）： 1318-1329.
3	Benson B J， Magnuson J J， Jensen O P， et al. Extreme events， trends， and variability in Northern Hemisphere lake-ice phenology （1855-2005）［J］. Climatic Change， 2012， 112（2）： 299-323.
4	Duguay C R， Prowse T D， Bonsal B R， et al. Recent trends in Canadian lake ice cover［J］. Hydrological Processes， 2010， 20（4）： 781-801.
5	Maximilian B L， RuDusky Basil. Forensic cardiovascular medicine： CRC Press/Taylor & Francis Group Boca Raton/London/New York 2009［J］. Forensic Science Medicine & Pathology， 2009， 6（1）： 72-78.
6	Bryan M L， Larson R W. The study of fresh-water lake ice using multiplexed imaging radar［J］. Journal of Glaciology， 1975， 14（72）： 445-457.
7	Wei Qiufang， Ye Qinghua. Review of Lake Ice Monitoring by Remote Sensing［J］. Progress in Geography， 2010， 29（7）： 803-810.
	魏秋方，叶庆华. 湖冰遥感监测方法综述［J］. 地理科学进展， 2010， 29（7）： 803-810.
8	Chen Xianzhang， Wang Guangyu， Li Wenjun， et al. Lake ice and its remote sensing monitoring in the Tibetan Plateau［J］. Journal of Glaciology and Geocryology， 1995， 17（3）： 241-246.
	陈贤章，王光宇，李文君，等. 青藏高原湖冰及其遥感监测［J］. 冰川冻土， 1995， 17（3）： 241-246.
9	Latifovic R， Pouliot D. Analysis of climate change impacts on lake ice phenology in Canada using the historical satellite data record［J］. Remote Sensing of Environment， 2007， 106（4）： 492-507.
10	Yin Qingjun， Yang Yinglian. Remote sensing of Lake Qinghai based on EOS/MODIS date［J］. Journal of Lake Sciences， 2005， 17（4）： 356-360.
	殷青军，杨英莲. 基于EOS/MODIS数据的青海湖遥感监测［J］. 湖泊科学， 2005， 17（4）： 356-360.
11	Che Tao， Li Xin， Jin Rui. Monitoring the frozen duration of Qinghai Lake using satellite passive microwave remote sensing low frequency data［J］. Chinese Science Bulletin， 2009， 54（6）： 787-791.
	车涛，李新，晋锐. 利用被动微波遥感低频亮温数据监测青海湖封冻与解冻期［J］. 科学通报， 2009， 54（6）： 787-791.
12	Dorofy P， Nazari R， Romanov P， et al. Development of a Mid-Infrared Sea and Lake Ice Index （MISI） using the GOES imager［J］. Remote Sensing， 2016， 8（12）： 1015-1029.
13	Gou Peng， Ye Qinghua， Wei Qiufang. Lake ice change at the Nam Co Lake on the Tibetan Plateau during 2000-2013 and influencing factors［J］. Progress in Geography， 2015， 34（10）： 1241-1249.
	勾鹏，叶庆华，魏秋方. 2000-2013年西藏纳木错湖冰变化及其影响因素［J］. 地理科学进展， 2015， 34（10）： 1241-1249.
14	Xia Lang， Mao Kebiao， Sun Zhiwen. Cloud detection application on NPP VIIRS［J］. China Environmental Science， 2014， 34（3）： 574-580.
	夏浪，毛克彪，孙知文，等. 针对NPP VIIRS数据的云检测方法研究［J］. 中国环境科学， 2014， 34（3）： 574-580.
15	Xia Lang， Mao Kebiao， Sun Zhiwen. Introduction of Suomi NPP VIIRS and its application on cloud detection［J］. Advances in Geosciences， 2013（3）： 271-276.
	夏浪，毛克彪，孙知文，等. Suomi NPP VIIRS数据介绍及其在云检测上的应用分析［J］. 地球科学前沿， 2013（3）： 271-276.
16	Su Min， Dou Hongshen. China lakes［M］. Beijing： Science Press， 1998： 403-406.
	苏民，窦鸿身. 中国湖泊志［M］. 北京：科学出版社， 1998： 403-406.
17	Wang Junbo， Peng Ping， Ma Qingfeng， et al. Investigation of water depth， water quality and modern sedimentation rate in Mapam Yumco and La ang Co， Tibet［J］. Journal of Lake Sciences， 2013， 65（4）： 609-616.
	王君波，彭萍，马庆峰，等. 西藏玛旁雍错和拉昂错水深、水质特征及现代沉积速率［J］. 湖泊科学， 2013， 65（4）： 609-616.
18	Dai Yufeng， Gao Yang， Zhang Guoqing， et al. Water volume change of the Paiku Co in the Southern Tibetan Plateau and its response to climate change in 2003-2011［J］. Journal of Glaciology and Geocryology， 2013， 35（3）： 723-732.
	戴玉凤，高杨，张国庆，等. 2003-2011年青藏高原佩枯错相对水量变化及其对气候变化的响应［J］. 冰川冻土， 2013， 35（3）： 723-732.
19	Ju Jianting， Zhu Liping， Wang Yong， et al. Composition， spatial distribution and environmental significance of water ions in Lake Pumayum Co and its catchment， Southern Tibet［J］. Journal of Lake Sciences， 2008， 20（5）： 591-599.
	鞠建廷，朱立平，汪勇，等. 藏南普莫雍错流域水体离子组成与空间分布及其环境意义［J］. 湖泊科学， 2008， 20（5）： 591-599.
20	Shi Yafeng， Li Jijun， Zheng Benxing. The uplift of the Qinghai-Tibet Plateau and its impact on China during the Ice Age［J］. Journal of Glaciology and Geocryology， 1979， 1（1）： 6-11.
	施雅风，李吉均，郑本兴. 青藏高原的隆起和它对冰期之中国的影响［J］. 冰川冻土， 1979， 1（1）： 6-11.
21	Zhu Chunling， Ma Yaoming， Chen Xuelong. Atmospheric boundary layer structure in the west and the southeastern periphery of the Tibetan Plateau during the Pre-Monsoon Period［J］. Journal of Glaciology and Geocryology， 2011， 33（2）： 325-333.
	朱春玲，马耀明，陈学龙. 青藏高原西部及东南周边地区季风前大气边界层结构分析［J］. 冰川冻土， 2011， 33（2）： 325-333.
22	Fang Nan， Yang Kun， Zhu la， et al. Research on the application of WRF-Lake Modeling at Nam Co Lake on the Qinghai-Tibetan Plateau［J］. Plateau Meteorology， 2017， 36（3）： 610-618.
	方楠，阳坤，拉珠，等. WRF湖泊模型对青藏高原纳木错湖的适用性研究［J］. 高原气象， 2017， 36（3）： 610-618.
23	Chen Q， Song S， Heise S， et al. Assessment of ZTD derived from ECMWF/NCEP data with GPS ZTD over China［J］. GPS Solutions， 2011， 15（4）： 415-425.
24	Dibike Y， Prowse T， Bonsal B， et al. Simulation of North American lake ice cover characteristics under contemporary and future climate conditions［J］. International Journal of Climatology， 2012， 32（5）： 695-709.
25	Reed B， Budde M， Spencer P， et al. Integration of MODIS-derived metrics to assess interannual variability in snowpack， lake ice， and NDVI in southwest Alaska［J］. Remote Sensing of Environment， 2009， 113（7）： 1443-1452.
26	Huang Huiping， Wu Bingfang. Analys is to the relationship of feature size， objects scales， image resolution［J］. Remote Sensing Technology and Application， 2006， 21（3）： 243-248.
	黄慧萍，吴炳方. 地物大小、对象尺度、影像分辨率的关系分析［J］. 遥感技术与应用， 2006， 21（3）： 243-248.
27	Ma Mingguo， Song Yi， Wang Xuemei. Dynamically monitoring the lake group in Ruoqiang County， Xinjiang region［J］. Journal of Glaciology and Geocryology， 2008. 30（2）： 189-195.
	马明国，宋怡，王雪梅. 1973-2006年新疆若羌湖泊群遥感动态监测研究［J］. 冰川冻土， 2008， 30（2）： 189-195.
28	Tian Yuan， Zhang Xueqin， Sun Rui. Extracting Alpine lake information based on multi-source and multi-temporal satellite images and its uncertainty analysis： A case study in Yamzhog Yumco Basin， South Tibet［J］. Journal of Glaciology and Geocryology， 2012， 34（3）： 563-572.
	田园，张雪芹，孙瑞. 基于多源、多时相遥感影像的高原湖泊提取及其不确定性——以西藏羊卓雍错流域为例［J］. 冰川冻土， 2012， 34（3）： 563-572.
29	Liu Mingguang. Chinese natural geography atlas［M］. Beijing： China Cartographic Publishing House， 2010： 99-100.
	刘明光. 中国自然地理图集［M］. 北京：中国地图出版社， 2010： 99-100.
30	Li Ren， Zhao Lin， Ding Yongjian， et al. Variations of surface effective radiation and its effect on superficial ground temperatures on Tibetan Plateau［J］. Journal of Glaciology and Geocryology， 2011， 33（5）： 1022-1032.
	李韧，赵林，丁永建，等. 青藏高原地面有效辐射变化及其对表层土温的影响［J］. 冰川冻土， 2011， 33（5）： 1022-1032.
31	Qi Miaomiao， Yao Xiaojun， Li Xiaofeng， et al. Spatial-temporal characteristics of ice phenology of Qinghai Lake from 2000 to 2016［J］. Acta Geographica Sinica， 2018， 73（5）： 932-944.
	祁苗苗，姚晓军，李晓锋，等. 2000-2016年青海湖湖冰物候特征变化［J］. 地理学报， 2018， 73（5）： 932-944.

湖泊名称	阈值a	阈值b
拉昂错	0.0185	0.235
玛旁雍错	0.0310	0.120
佩枯错	0.0193	0.038
普莫雍错	0.0320	0.038

	NPP-VIIRS	AVHRR	MODIS
扫描带宽度	3 000 km	2 800 km	2 330 km
空间分辨率	星下点空间分辨率370 m 扫描带边缘空间分辨率约800 m	星下点空间分辨率为1.1 km 扫描带边缘空间分辨率约1.5km	星下点分辨率为分别为250 m；500 m；1 km
访问周期	每天4幅影像	6天1幅影像	每天2幅影像
波段数	共计21个波段光谱范围（0.3~14 μm）可见光、近红9个（0.4~0.9 μm）短、中波红外8个（1~4 μm）热红外4个（8~12 μm）	共计6个波段 AVHRR-1（0.55~0.68 μm）绿-红 AVHRR-2（0.725~1.1 μm）近红外 AVHRR-3（3.55~3.93 μm）热红外 AVHRR-4（10.5~11.3 μm）热红外 AVHRR-5（11.5~12.5 μm）热红外	共计36个波段 Bands 1~2分辨率250 m Bands 3~7分辨率500 m Bands 8~36分辨率1 km

湖泊名称	基于Landsat TM提取的湖冰面积/km²	基于NPP-VIIRS提取的湖冰面积/km²	误差/%	日期
拉昂错	178.430	178.123	0.17%	2015-12-31
	212.003	212.169	0.08%	2016-03-20
	105.131	105.252	0.12%	2016-04-05
玛旁雍错	54.508	58.333	6.56%	2016-01-16
	400.134	402.120	0.49%	2016-04-05
	42.024	40.591	3.53%	2016-04-21
佩枯错	11.660	12.288	5.11%	2016-01-27
	4.607	5.022	8.26%	2016-02-12
	3.185	3.564	10.62%	2016-02-28
普莫雍错	184.382	185.636	0.68%	2016-01-06
	280.314	279.693	0.22%	2016-02-07
	276.718	276.413	0.11%	2016-03-10

湖泊名称	海拔/m	开始冻结（FUS）时间	完全冻结（FUE）时间	开始消融（BUS）时间	完全消融（BUE）时间	封冻期/d
拉昂错	4 572	2015-12-14	2016-01-04	2016-03-22	2016-04-11	69
玛旁雍错	4 586	2016-01-16	-	-	2016-04-22	29
佩枯错	4 580	-	-	-	-	-
普莫雍错	5 010	2016-01-02	2016-01-12	2016-04-01	2016-05-02	79
