新一代冰流模式乌阿及其在南极埃默里冰架的应用

doi:10.7522/j.issn.1000-0240.2019.0092

冰川冻土 ›› 2020, Vol. 42 ›› Issue (1): 254-264.doi: 10.7522/j.issn.1000-0240.2019.0092

新一代冰流模式乌阿及其在南极埃默里冰架的应用

李腾¹^,⁵(), 陈卓奇²^,³^,⁵, 李慧林⁴, 程晓²^,³^,⁵(), 韦屹¹^,⁵, 刘岩¹^,³^,⁵

^1.北京师范大学全球变化与地球系统科学研究院遥感科学国家重点试验室，北京 100875
^2.中山大学测绘科学与技术学院，广东珠海 519000
^3.南方海洋科学与工程广东省试验室（珠海），广东珠海 519000
^4.中国科学院西北生态环境资源研究院天山冰川观测试验站，甘肃兰州 730000
^5.中国高校极地联合研究中心，北京 100875

收稿日期:2020-03-17 修回日期:2020-05-13 出版日期:2020-06-30 发布日期:2020-07-03
通讯作者: 程晓 E-mail:litengbnu@foxmail.com;chengxiao9@mail.sysu.edu.cn
作者简介:李腾（1992 - ），男，江苏丰县人， 2015年在武汉大学获学士学位，现为北京师范大学在读博士研究生，从事南极冰盖模拟研究. E-mail： litengbnu@foxmail.com
基金资助:
国家自然科学基金(41830536);国家重点研发计划项目(2018YFC1406100);中国科学院前沿科学研究重点计划项目(QYZDB-SSW-SYS024)

A new-generation ice flow model Úa and its application in Amery Ice Shelf， Antarctica

Teng LI¹^,⁵(), Zhuoqi CHEN²^,³^,⁵, Huilin LI⁴, Xiao CHENG²^,³^,⁵(), Yi WEI¹^,⁵, Yan LIU¹^,³^,⁵

^1.State Key Laboratory of Remote Sensing Science，College of Global Change and Earth System Science （GCESS），Beijing Normal University，Beijing 100875，China
^2.School of Geospatial Engineering and Science，Sun Yat-Sen University，Zhuhai 519000，Guangdong，China
^3.Southern Marine Science and Engineering Guangdong Laboratory，Zhuhai 519000，Guangdong，China
^4.Tianshan Glaciological Station，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China
^5.University Corporation for Polar Research （UCPR），Beijing 100875，China

Received:2020-03-17 Revised:2020-05-13 Online:2020-06-30 Published:2020-07-03
Contact: Xiao CHENG E-mail:litengbnu@foxmail.com;chengxiao9@mail.sysu.edu.cn

摘要/Abstract

摘要：

南极冰盖不仅是全球环境变化的指示器，其消融所产生成的淡水输入也是未来海平面上升的主要不确定性来源。数值模式是诊断冰流动力机制、评估冰盖物质损耗的重要手段。本文首先介绍了乌阿（冰岛语úa或英语Ua）冰流模式的基本原理，并利用该模式模拟东南极埃默里冰架的动态变化。乌阿冰流模式基于质量和动量守恒方程的垂直积分，在自适应不规则三角网格上求解微分方程，仅用少数参数规则即可构造适应冰流动力特征的网格结构，有效缩减运算时间。采用当前主流的模式边界数据集，针对埃默里冰架设计了两个试验。试验一为反演试验，试验中模式的代价函数在100次迭代后下降三个数量级，表明模拟的流速与遥感观测吻合（RMSE = 13.35 m·a^-1），但高频细节仍有待提高；试验二为预测试验，测试了模拟冰厚变化率的不确定性，以自由漂移量接近零为标准选出一组最优模型参数，最后假设埃默里冰架解体情景开展模拟，结果表明冰架解体会导致海平面上升（45.36 ± 0.08） mm。随着资料更新迭代，基于最新发布的南极底部地形数据模拟效果是否提升还有待未来检验。

关键词: 冰川学, 埃默里冰架, 南极冰盖, 数值模拟, 参数反演

Abstract:

Antarctic Ice Sheet is not only the sensitive indicator of global environmental changes， but its melting is also the largest uncertainty of the future sea-level rise. The numerical model is an important methodology for diagnostic ice flow mechanism and assessing ice mass loss. This paper introduces the basic principles of a new generation ice flow dynamic model， úa， based on which the two experiments are implemented to simulate the dynamics of Amery Ice Shelf （AIS） in East Antarctic. Leveraging the adaptive triangular finite-element meshes， such model solves vertically integrated formulations of the mass and momentum conservation equations. The generated mesh accurately captures the glacial dynamics from only a few parametric criteria， which reduces the computation time. On the basis of mainstream datasets， two experiments are designed in the AIS area. In the first part of the inverse run， the value of cost function in the model reduces for three orders of magnitude. Although the fine-scale structures remain to be improved， the output flow pattern agrees well with the satellite observation （RMSE = 13.35 m·a^-1）. In the second part of the prognostic run， we test the sensitivity of ice thickness change rate， from which the optimal one with the minimum bias is selected to simulate the shelf’s collapse scenario. The results demonstrate the upstream ice system would contribute about （45.36 ± 0.08） mm to sea-level rise. Since Antarctic topography data were updated， whether our model can be improved from the new data deserves further research.

Key words: glaciology, Amery Ice Shelf, Antarctica Ice Sheet, numerical model, parameter inverse

中图分类号:

P343.6

李腾, 陈卓奇, 李慧林, 程晓, 韦屹, 刘岩. 新一代冰流模式乌阿及其在南极埃默里冰架的应用[J]. 冰川冻土, 2020, 42(1): 254-264.

Teng LI, Zhuoqi CHEN, Huilin LI, Xiao CHENG, Yi WEI, Yan LIU. A new-generation ice flow model Úa and its application in Amery Ice Shelf， Antarctica[J]. Journal of Glaciology and Geocryology, 2020, 42(1): 254-264.

图/表 9

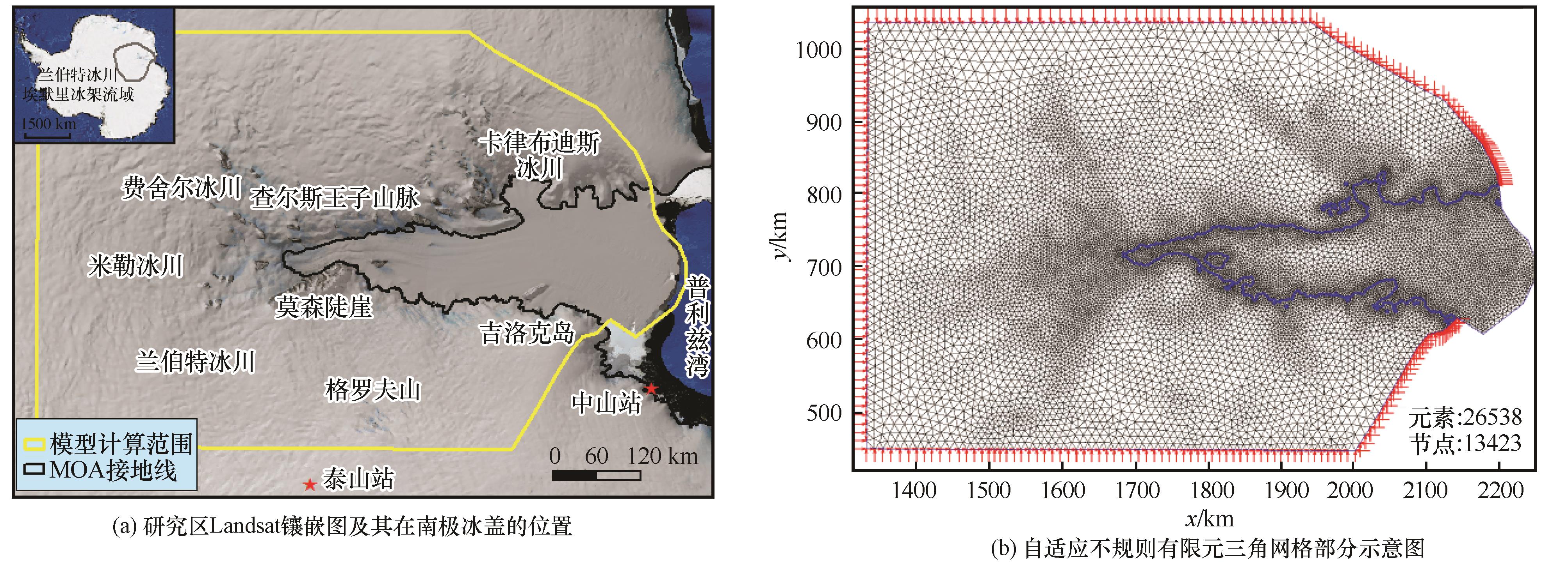

图1

表1

本文所用到的数据列表"

变量	数据集	时间	分辨率^*
前端边界	Landsat-8/Sentinel-1	2018/2019年	15/40 m
流域范围	Zwally’s Basin^［31］	2012年	矢量线段
冰厚h、基岩B	BedMap2^［32］	多年合成， 2013年发布	1 000 m
表面高程s	REMA^［33］	多年合成， 2019年发布	1 000 m
表面积累率a_s	RACMO2.3p2^［34］	1976—2016年，气候平均态	27 km
底部融化率a_b	温家洪等估算结果^［35］	多年合成， 2010年发布	20 km
初始流速（U， V）	MEaSUREs-V2^［36］	多年合成， 2017年发布	450 m
冰厚变化（ $h ˙$ ）	Matt King等估算结果^［37］	多年合成， 2009年发布	高度计脚印点
触地线GL	MOA产品^［38］	2014年	矢量线段

表1

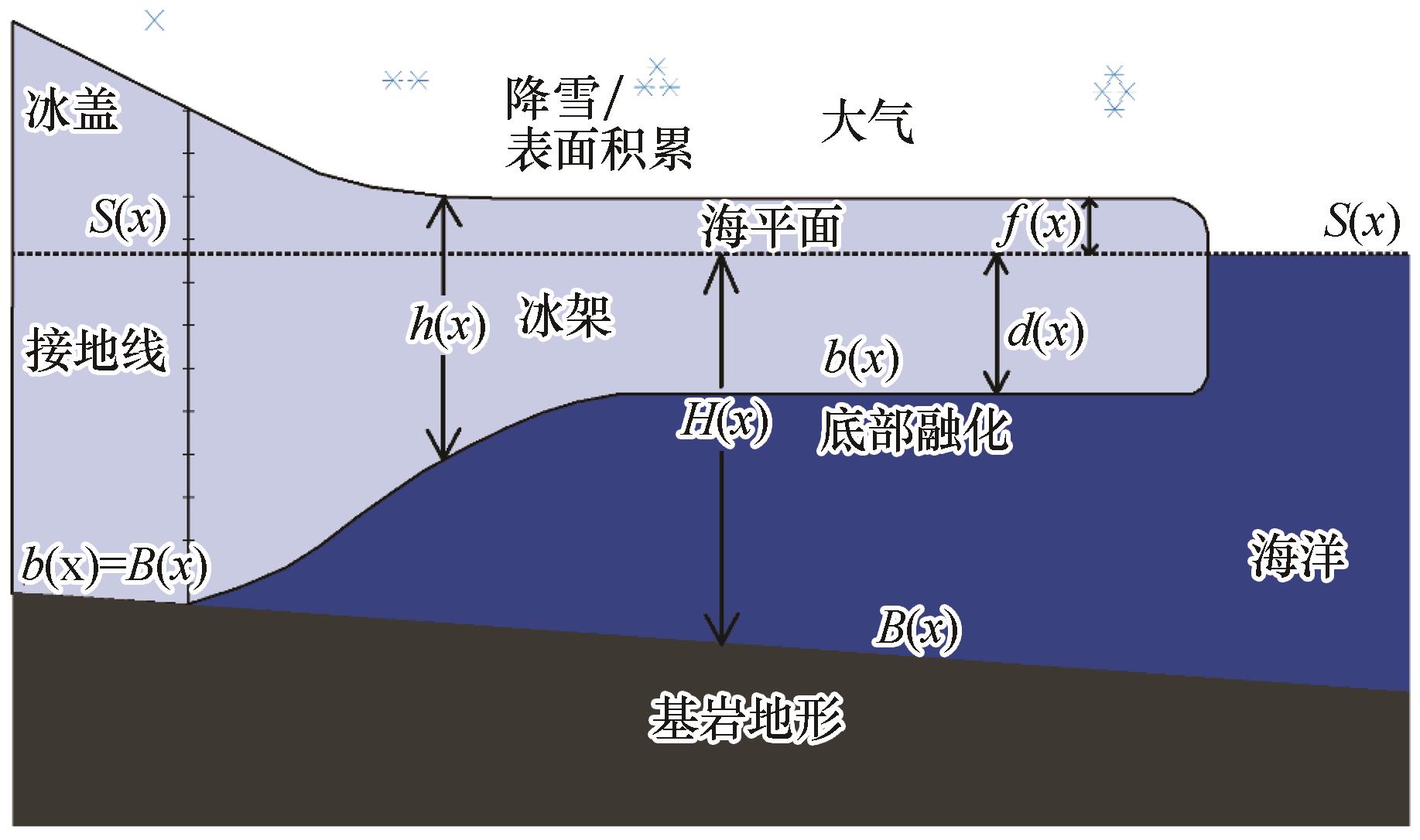

图2

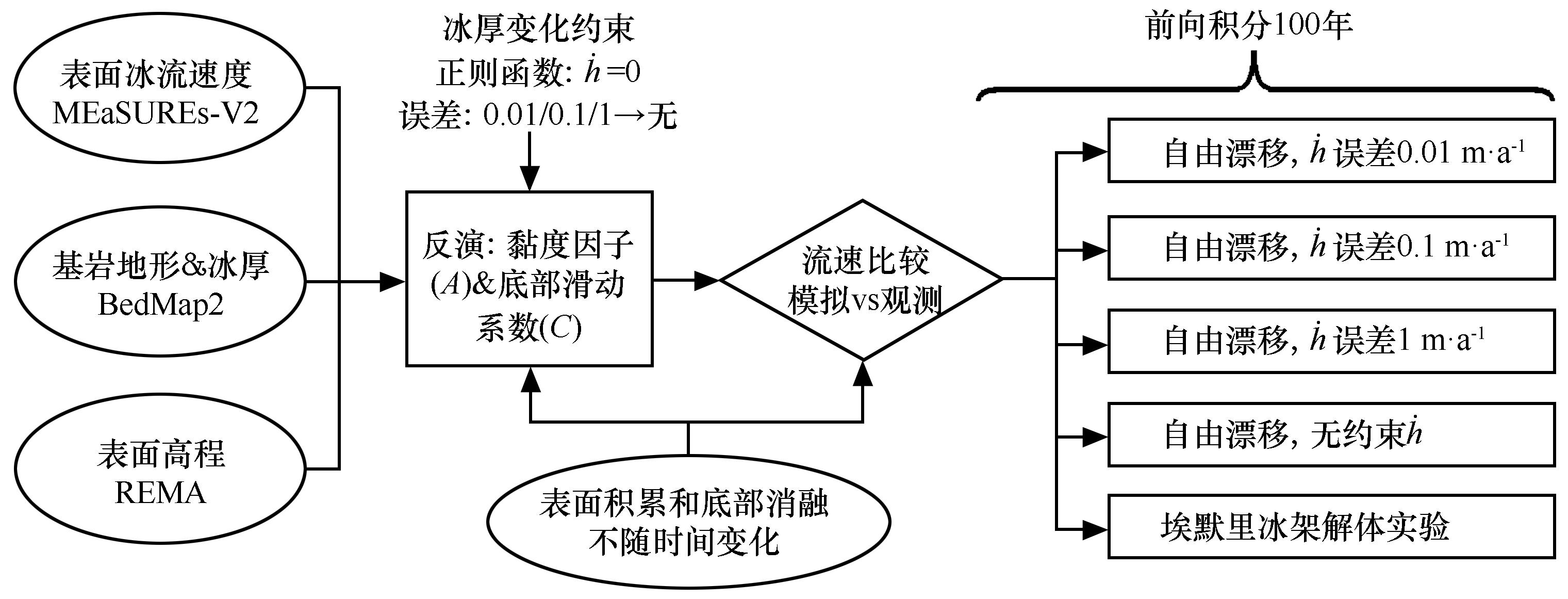

图3

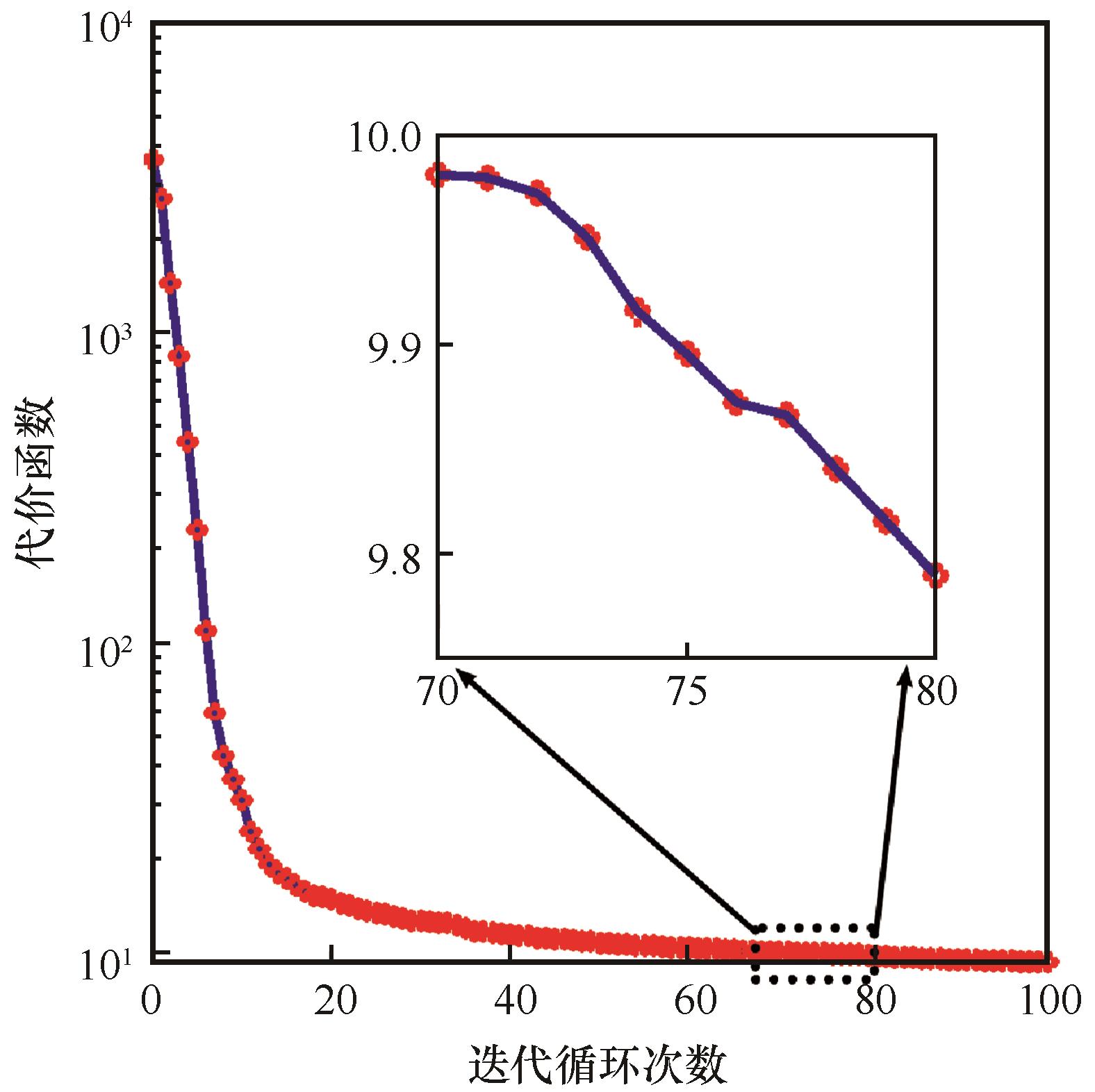

图4

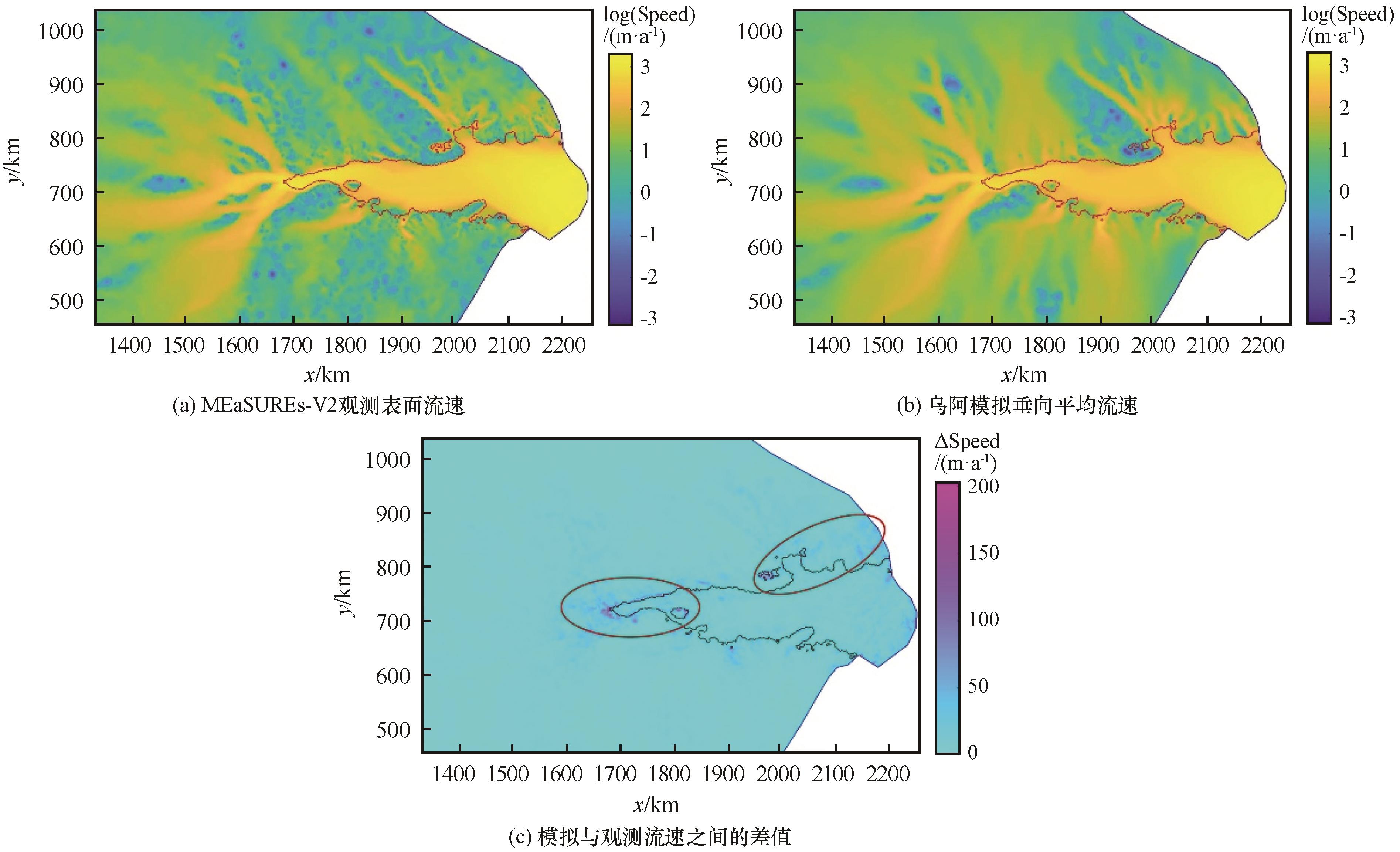

图5

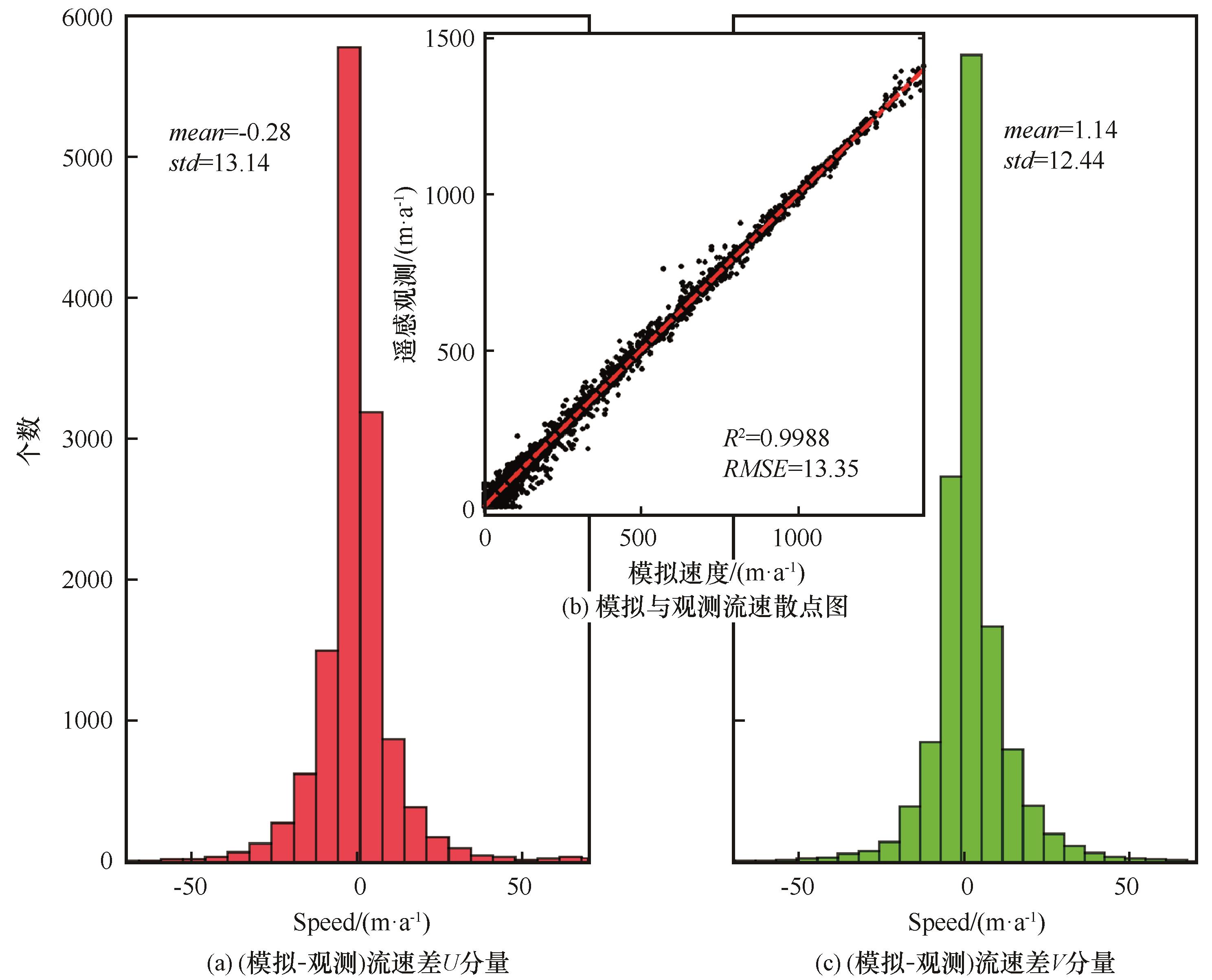

图6

图7

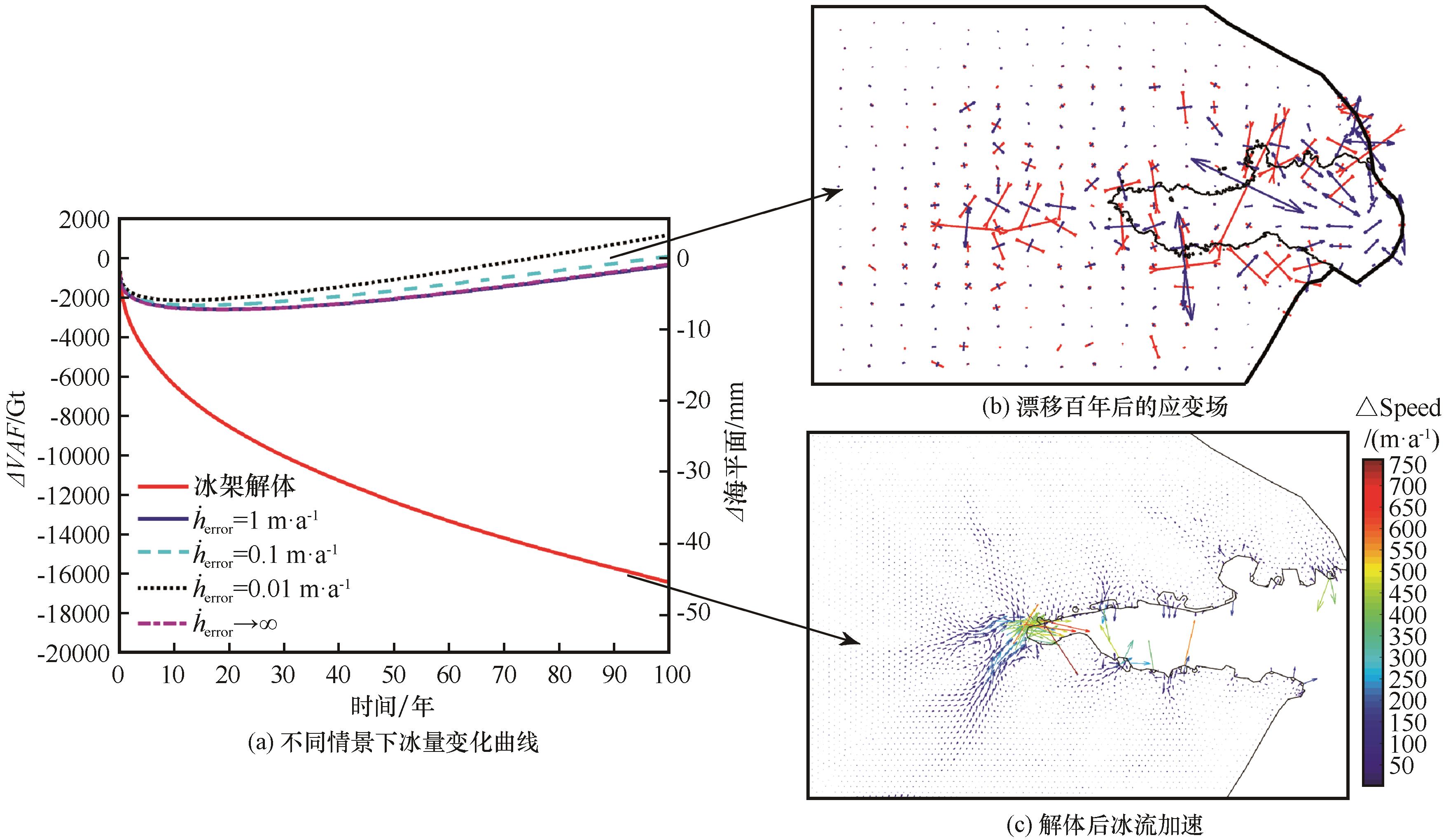

图8

参考文献 41
