1998 - 2017年天山麦兹巴赫冰川湖面积变化研究

doi:10.7522/j.issn.1000-0240.2019.0308

冰川冻土 ›› 2020, Vol. 42 ›› Issue (4): 1126-1134.doi: 10.7522/j.issn.1000-0240.2019.0308

1998 - 2017年天山麦兹巴赫冰川湖面积变化研究

李达¹^,²(), 上官冬辉¹(), 黄维东³

^1.中国科学院西北生态环境资源研究院冰冻圈科学国家重点实验室, 甘肃兰州 730000
^2.中国科学院大学, 北京 100049
^3.甘肃省水文水资源局, 甘肃兰州 730000

收稿日期:2018-05-04 修回日期:2018-12-12 出版日期:2020-12-31 发布日期:2021-01-21
通讯作者: 上官冬辉 E-mail:lida@lzb.ac.cn;dhguan@lzb.ac.cn
作者简介:李达（1993 - ），男，河北保定人， 2016年在河北师范大学获学士学位，现为中国科学院西北生态环境资源研究院在读硕士研究生，从事冰湖及冰川灾害研究. E-mail： lida@lzb.ac.cn
基金资助:
国家自然科学基金项目(41671066);冰冻圈科学国家重点实验室自主研究项目(SKLCS-ZZ-2017)

Research on the area change of Lake Merzbacher in the Tianshan Mountains during 1998 - 2017

Da LI¹^,²(), Donghui SHANGGUAN¹(), Weidong HUANG³

^1.State Key Laboratory of Cryosphereic Science, Northwest Institute of Eco-Environment and Resources, Chinese Academy of Sciences, Lanzhou 730000, China
^2.University of Chinese Academy of Sciences, Beijing 100049, China
^3.Bureau of Hydrology and Water Resources of Gansu Province, Lanzhou 730000, China

Received:2018-05-04 Revised:2018-12-12 Online:2020-12-31 Published:2021-01-21
Contact: Donghui SHANGGUAN E-mail:lida@lzb.ac.cn;dhguan@lzb.ac.cn

摘要/Abstract

摘要：

天山麦兹巴赫冰川湖突发洪水是阿克苏河重要的致灾源。利用1998 - 2017年不同时段的Landsat、环境灾害卫星及高分遥感数据，通过Munsell HSV变换，获取了湖面范围。通过对比不同时期的冰湖面积，对1998 - 2017年麦兹巴赫冰川湖最大面积的变化进行了分析。结果表明：麦兹巴赫冰川湖的面积从1998年的3.75 km2逐渐变化为2017年的2.87 km2，影响冰湖储量的下湖面积从3.3 km2减少为1.88 km2，呈现缩小趋势，上湖面积则有明显扩张。叠加了时间因子的正积温同冰湖面积有良好的正相关性，说明气温通过影响冰雪融水以及冰坝稳定性，从而影响冰湖的面积。研究内容可为区域性冰湖面积变化提供特殊案例，并为冰湖面积扩张归因分析提供科学参考。

关键词: 麦兹巴赫冰川湖, 遥感, 面积变化, 天山

Abstract:

The glacial outburst flood of Lake Merzbacher is the serious disaster source of the Aksu River. In this study， utilizing the remote sensing data of Landsat， HJ-1A/B and GF-1 from 1998 to 2017， the lake’s area was abstracted with the method of Munsell HSV Transform. By analyzing and comparing the maximum lake area of different years， it was found that the area of Lake Merzbacher has shrank from 3.75 km2 to 2.87 km2 in recent 20 years. Lake Merzbacher contains two small lakes， Upper lake and Lower lake. Lower lake which dominates the storage of the whole lake has shrank from 3.3 km² to 1.88 km² during 1998 - 2017. On the contrary， Upper lake has expanded. As a consequence， the total water capacity has reduced. The relationship between the area of Lake Merzbacher and temperature was examined， and it is found that positive accumulated temperature affected by the lake’s outburst date has strong positive correlation with the area of Lower lake， which means that temperature can make a difference to the lake’s area through impacting meltwater to the lake and the stability of the dam.

Key words: Lake Merzbacher, remote sensing, area change, Tianshan Mountains

中图分类号:

P343.6

李达, 上官冬辉, 黄维东. 1998 - 2017年天山麦兹巴赫冰川湖面积变化研究[J]. 冰川冻土, 2020, 42(4): 1126-1134.

Da LI, Donghui SHANGGUAN, Weidong HUANG. Research on the area change of Lake Merzbacher in the Tianshan Mountains during 1998 - 2017[J]. Journal of Glaciology and Geocryology, 2020, 42(4): 1126-1134.

图/表 8

图1

表1

图2

表2

图3

图4

图5

图6

参考文献 32

1	Qin Dahe， Zhou Botao， Xiao Cunde. Progress in studies of cryospheric changes and their impacts on climate of China［J］. Acta Meteologica， 2014， 72（5）： 869 - 879.
	秦大河，周波涛，效存德. 冰冻圈变化及其对中国气候的影响［J］. 气象学报， 2014， 72（5）： 869 - 879.
2	Shi Yafeng. Glacier recession and lake shrinkage indicating the climatic warming and drying trend in central asia［J］. Acta Geographica Sinica， 1990， 45（1）： 1 - 13.
	施雅风. 山地冰川与湖泊萎缩所指示的亚洲中部气候干暖化趋势与未来展望［J］. 地理学报， 1990， 45（1）： 1 - 13.
3	Ding Yongjian， Liu Shiyin， Ye Baisheng， et al. Climatic implications on variations of lakes in the cold and arid regions of China during the recent 50 years［J］. Journal of Glaciology and Geocryology， 2006， 28（5）： 623 - 632.
	丁永建，刘时银，叶柏生，等. 近50 a中国寒区与旱区湖泊变化的气候因素分析［J］. 冰川冻土， 2006， 28（5）： 623 - 632.
4	Wang Xin， Liu Shiyin， Mo Hongwei， et al. Expansion of glacial lakes and its implication for climate changes in the Chinese Himalaya［J］. Acta Geographica Sinica， 2011， 66（7）： 895 - 904.
	王欣，刘时银，莫宏伟，等. 我国喜马拉雅山区冰湖扩张特征及其气候意义［J］. 地理学报， 2011， 66（7）： 895 - 904.
5	Yao Xiaojun， Liu Shiyin， Han Lei， et al. Definition and classification systems of glacial lake for inventory and hazards study［J］. Acta Geographica Sinica， 2017， 72（7）： 1173 - 1183.
	姚晓军，刘时银，韩磊，等. 冰湖的界定与分类体系——面向冰湖编目和冰湖灾害研究［J］. 地理学报， 2017， 72（7）： 1173 - 1183.
6	Costa J E， Schuster R L. The formation and failure of natural dams［J］. Geological Society of America Bulletin， 1988， 100（7）： 1054 - 1068.
7	Jonathan C， Fiona T. A global assessment of the societal impacts of glacier outburst floods［J］. Global & Planetary Change， 2016， 144： 1 - 16.
8	Richardson S D， Reynolds J M. An overview of glacial hazards in the Himalayas［J］. Quaternary International， 2000， 65（99）： 31 - 47.
9	Cao Xuecheng， Liu Zhouzhou， Li Weisheng. Glacial lake mapping and analysis of the potentially dangerous glacial lakes before Nepal 4·25 Earthquake in 2015［J］. Journal of Glaciology and Geocryology， 2016， 38（3）： 573 - 583.
	曹学诚，刘周周，李维胜. 尼泊尔4·25地震震前冰湖制图与潜在危险性分析［J］. 冰川冻土， 2016， 38（3）： 573 - 583.
10	Cook S J， Quincey D J. Estimating the volume of Alpine glacial lakes［J］. Earth Surface Dynamics， 2015， 3（4） 559 - 575.
11	Wang Xin， Wu Kunpeng， Jiang Lianghong， et al. Wide expansion of glacial lakes in Tianshan Mountains during 1990 - 2010［J］. Acta Geographica Sinica， 2013， 68（7）： 983 - 993.
	王欣，吴坤鹏，蒋亮虹，等. 近20年天山地区冰湖变化特征［J］. 地理学报， 2013， 68（7）： 983 - 993.
12	Wortmann M， Krysanova V， Kundzewicz Z， et al. Assessing the influence of the Merzbacher Lake outburst floods on discharge using the hydrological model SWIM in the Aksu headwaters， Kyrgyzstan/NW China［J］. Hydrological Processes， 2014， 28（26）： 6337 - 6350.
13	Wang Xin， Ding Yongjian， Liu Shiyin， et al. Changes of glacial lakes and implications in Tian Shan， central Asia， based on remote sensing data from 1990 to 2010［J］. Environmental Research Letters， 2013， 8（4）： 575 - 591.
14	Ng F， Liu Shiyin. Temporal dynamics of a Jokulhlaup system［J］. Journal of Glaciology， 2009， 55（192）： 651 - 665.
15	Apar. Climatic change in Tianshan Mountain areas during recent 50 years［J］. Journal of Shihezi University （Natural Science）， 2014， 32（1）： 86 - 92.
	阿帕尔. 近50年新疆天山山区主要气候要素变化［J］. 石河子大学学报（自然科学版）， 2014， 32（1）： 86 - 92.
16	Merzbacher G. The central Tian-Shan mountains， 1902 - 1903［M］. London： John Murray， 1905.
17	Shen Yongping， Wang Guoya， Ding Yongjian， et al. Changes in Merzbacher Lake of Inylchek Glacier and glacial flash floods in Aksu River basin， Tianshan during the period of 1903 - 2009［J］. Journal of Glaciology and Geocryology， 2009， 31（6）： 993 - 1002.
	沈永平，王国亚，丁永健，等. 百年来天山阿克苏河流域麦茨巴赫冰湖演化与冰川洪水灾害［J］. 冰川冻土， 2009， 31（6）： 993 - 1002.
18	Liu Shiyin， Cheng Guodong， Liu Jingshi. Jokulhlaup characteristics of the Lake Mertzbakher in the Tianshan Mountains and its relation to climate change［J］. Journal of Glaciology and Geocryology， 1998， 20（1）： 31 - 36.
	刘时银，程国栋，刘景时. 天山麦茨巴赫冰川湖突发洪水特征及其与气候关系的研究［J］. 冰川冻土， 1998， 20（1）： 31 - 36.
19	Xie Zunyi， Shangguan Donghui， Zhang Shiqiang， et al. Index for hazard of Glacier Lake Outburst flood of Lake Merzbacher by satellite-based monitoring of lake area and ice cover［J］. Global and Planetary Change， 2013， 107（5）： 229 - 237.
20	Sun Yongling， Jiang Liming， Liu Lin， et al. Surface flow velocity of mountain glaciers derived from Landsat-7 ETM+ SLC-OFF images： extraction and quantitative evaluation： a case study of the Siachen Glacier in the Karakoram［J］. Journal of Glaciology and Geocryology， 2016， 38（3）： 596 - 603.
	孙永玲，江利明，柳林，等. 基于Landsat-7 ETM+SLC-OFF影像的山地冰川流速提取与评估——以Karakoram锡亚琴冰川为例［J］. 冰川冻土， 2016， 38（3）： 596 - 603.
21	Guo Wanqin， Liu Shiyin， Xu Junli， et al. Monitoring recent surging of the Yulinchuan Glacier on north slopes of Muztag range by remote sensing［J］. Journal of Glaciology and Geocryology， 2012， 34（4）： 765 - 774.
	郭万钦，刘时银，许君利，等. 木孜塔格西北坡鱼鳞川冰川跃动遥感监测［J］. 冰川冻土， 2012， 34（4）： 765 - 774.
22	Zhang Zhen， Liu Shiyin， Wei Junfeng， et al. Monitoring recent surging of the Karayaylak Glacier in Pamir by remote sensing［J］. Journal of Glaciology and Geocryology， 2016， 38（1）： 11 - 20.
	张震，刘时银，魏俊锋，等. 新疆帕米尔跃动冰川遥感监测研究［J］. 冰川冻土， 2016， 38（1）： 11 - 20.
23	Wang Gang， Li Xiaoman， Tian Jie. Comparison of several water-body information extraction methods in Landsat TM remote sensing image［J］. Science of Surveying and Mapping， 2008， 33（3）： 141 - 142.
	王刚，李小曼，田杰. 几种TM影像的水体自动提取方法比较［J］. 测绘科学， 2008， 33（3）： 141 - 142.
24	Sun Buwei， Zhao Ping， Cheng Lei， et al. Study on extraction method of water body from TM based on Munsell HSV transformation［J］. Remote Sensing Techology and Application. 2009， 24（6）： 797 - 800.
	孙步伟，赵萍，程雷，等. 基于Munsell HSV变换的TM影像水体提取方法研究［J］. 遥感技术与应用， 2009， 24（6）： 797 - 800.
25	Su C H， Chiu H S， Hsieh T M. An efficient image retrieval based on HSV color space［C］//International Conference on Electrical and Control Engineering. IEEE， 2011： 5746 - 5749.
26	Häusler H， Ng F， Kopecny A， et al. Remote-sensing-based analysis of the 1996 surge of Northern Inylchek Glacier， central Tien Shan， Kyrgyzstan［J］. Geomorphology， 2016， 273： 292 - 307.
27	Cui Yuhuan， Ye Baisheng， Wang Jie， et al. Analysis of the spatial-temporal variations of the positive degree-day factors on the Glacier No.1 at the headwaters of the Urumqi River［J］. Journal of Glaciology and Geocryology， 2010， 32（2）： 265 - 274.
	崔玉环，叶柏生，王杰，等. 乌鲁木齐河源1号冰川度日因子时空变化特征［J］. 冰川冻土， 2010， 32（2）： 265 - 274.
28	Gao Xin， Zhang Shiqiang， Ye Baisheng， et al. Recent changes of glacier runoff in the Hexi Inland River basin［J］. Advance in Water Science， 2011， 22（3）： 344 - 350.
	高鑫，张世强，叶柏生，等. 河西内陆河流域冰川融水近期变化［J］. 水科学进展， 2011， 22（3）： 344 - 350.
29	Ng F， Liu Shiyin， Mavlyudov B， et al. Climatic control on the peak discharge of glacier outburst floods［J］. Geophysical Research Letters， 2007， 34（21）： 141 - 159.
30	Song Gaoju， Wang Ninglian， Jiang Xi， et al. Study on glacial melt-water change of Qiyi Glacier in climate warming of Qi-lian Mountain［J］. Journal of China Hydrology， 2010， 30（2）： 84 - 88.
	宋高举，王宁练，蒋熹，等. 气候变暖背景下祁连山七一冰川融水径流变化研究［J］. 水文， 2010， 30（2）： 84 - 88.
31	Wu Sufen， Liu Zhihui， Han Ping， et al. Impact of climate change on water resources of the Urumqi River basin［J］ Journal of Glaciology and Geocryology， 2006， 28（5）： 703 - 706.
	吴素芬，刘志辉，韩萍，等. 气候变化对乌鲁木齐河流域水资源的影响［J］. 冰川冻土， 2006， 28（5）： 703 - 706.
32	Shangguan Donghui， Ding Yongjian， Liu Shiyin， et al. Quick release of internal water storage in a glacier leads to underestimation of the hazard potential of glacial lake outburst floods from Lake Merzbacher in central Tian Shan Mountains［J］. Geophysical Research Letters， 2017， 44： 9786 - 9795.

数据源	轨道号	时间	分辨率/m
Landsat 5 TM	148/031	1998-08-22	30
Landsat 5 TM	148/031	2007-07-14	30
Landsat 5 TM	147/031	2007-08-08	30
Landsat 5 TM	147/031	2010-08-16	30
Landsat 7 ETM+	147/031	1999-07-25	30
Landsat 7 ETM+	147/031	2000-07-27	30
Landsat 7 ETM+	147/031	2001-08-31	30
Landsat 7 ETM+	147/031	2002-07-01	30
Landsat 7 ETM+	147/031	2002-08-18	30
Landsat 7 ETM+	147/031	2003-07-20	30
Landsat 7 ETM+	147/031	2004-08-07	30
Landsat 7 ETM+	147/031	2004-07-22	30
Landsat 7 ETM+	147/031	2005-06-23	30
Landsat 7 ETM+	147/031	2005-08-10	30
Landsat 7 ETM+	147/031	2006-07-28	30
Landsat 7 ETM+	147/031	2008-07-17	30
Landsat 7 ETM+	147/031	2015-07-21	30
GF-1 WFV3	65/84	2014-08-14	16
GF-1 WFV2	63/84	2016-06-20	16
GF-1 WFV4	65/85	2016-06-25	16
GF-1 WFV1	65/83	2016-07-02	16
HJ1A CCD1	52/64	2010-07-15	30
HJ1A CCD2	46/63	2017-07-07	30
HJ1A CCD2	47/64	2011-07-17	30
HJ1B CCD1	50/64	2012-07-08	30
HJ1B CCD1	47/64	2015-07-19	30
HJ1B CCD2	46/64	2009-07-30	30
HJ1B CCD2	46/64	2013-07-17	30
HJ1B CCD2	46/64	2014-08-05	30

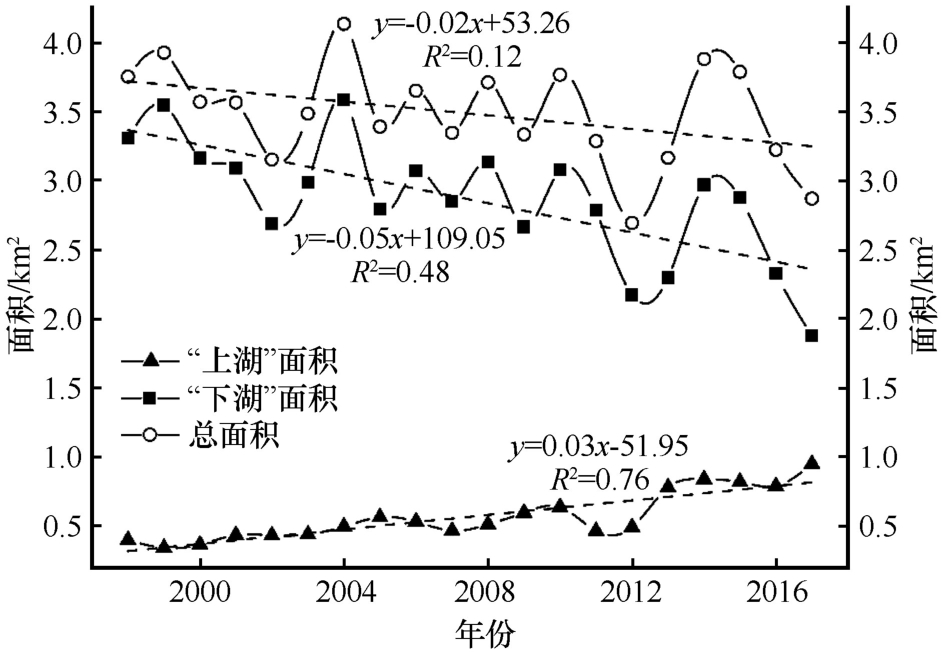

数据时间	总面积/km²	“上湖”面积/km²	“下湖”面积/km²	总误差
1998-08-22	3.75	0.40	3.30	<10.4%
1999-07-25	3.92	0.34	3.54	<6.4%
2000-07-27	3.57	0.37	3.16	<4.0%
2001-08-31	3.56	0.43	3.09	<15.0%
2002-08-18	3.15	0.43	2.68	<13.2%
2003-07-20	3.48	0.44	2.99	<8.4%
2004-08-07	4.13	0.50	3.58	<4.0%
2005-07-09	3.39	0.56	2.79	<9.3%
2006-07-28	3.65	0.53	3.07	<4.0%
2007-07-14	3.35	0.47	2.85	<10.0%
2008-07-15	3.71	0.51	3.13	<4.0%
2009-07-30	3.33	0.60	2.66	<4.0%
2010-07-15	3.76	0.64	3.08	<4.0%
2011-07-17	3.29	0.46	2.78	<4.0%
2012-07-08	2.69	0.49	2.17	<4.0%
2013-07-19	3.16	0.78	2.30	<4.0%
2014-08-05	3.88	0.84	2.97	<7.4%
2015-07-24	3.79	0.82	2.87	<7.4%
2016-06-25	3.22	0.79	2.33	<7.4%
2017-07-07	2.87	0.95	1.88	<7.4%
