冻融循环对黄土渗透系数各向异性影响的试验研究

doi:10.7522/j.issn.1000-0240.2020.0064

冰川冻土 ›› 2020, Vol. 42 ›› Issue (3): 843-853.doi: 10.7522/j.issn.1000-0240.2020.0064

冻融循环对黄土渗透系数各向异性影响的试验研究

赵茜¹(), 苏立君²^,³^,⁴(), 刘华¹^,⁵, 杨金熹¹

^1.西安建筑科技大学土木工程学院, 陕西西安 710055
^2.中国科学院水利部成都山地灾害与环境研究所, 四川成都 610041
^3.中国科学院青藏高原地球科学卓越创新中心, 北京 100101
^4.中国科学院大学, 北京 100049
^5.陕西省岩土与地下空间工程重点实验室, 陕西西安 710055

收稿日期:2019-01-29 修回日期:2020-05-16 出版日期:2020-10-31 发布日期:2020-12-08
通讯作者: 苏立君 E-mail:zhaoqian7059@163.com;sulijun1976@163.com
作者简介:赵茜（1993 - ），女，山西太原人， 2016年在山西农业大学获学士学位，现为西安建筑科技大学在读硕士研究生，从事黄土力学试验与理论研究. E-mail： zhaoqian7059@163.com
基金资助:
国家自然科学基金项目(51278397);陕西省自然科学基础研究计划项目(2018JQ5003);陕西省教育厅自然科学专项研究计划项目(18JK0478)

Investigation on the influence of freezing-thawing cycle on the permeability coefficient anisotropy of loess

Qian ZHAO¹(), Lijun SU²^,³^,⁴(), Hua LIU¹^,⁵, Jinxi YANG¹

^1.School of Civil Engineering, Xi’an University of Architecture and Technology, Xi’an 710055, China
^2.Institute of Mountain Hazards and Environment, Chinese Academy of Sciences, Chengdu 610041, China
^3.CAS Center for Excellence in Tibetan Plateau Earth Sciences, Beijing 100101, China
^4.University of Chinese Academy of Sciences, Beijing 100049, China
^5.Shaanxi Key Laboratory of Geotechnical and Underground Space Engineering, Xi’an 710055, China

Received:2019-01-29 Revised:2020-05-16 Online:2020-10-31 Published:2020-12-08
Contact: Lijun SU E-mail:zhaoqian7059@163.com;sulijun1976@163.com

摘要/Abstract

摘要：

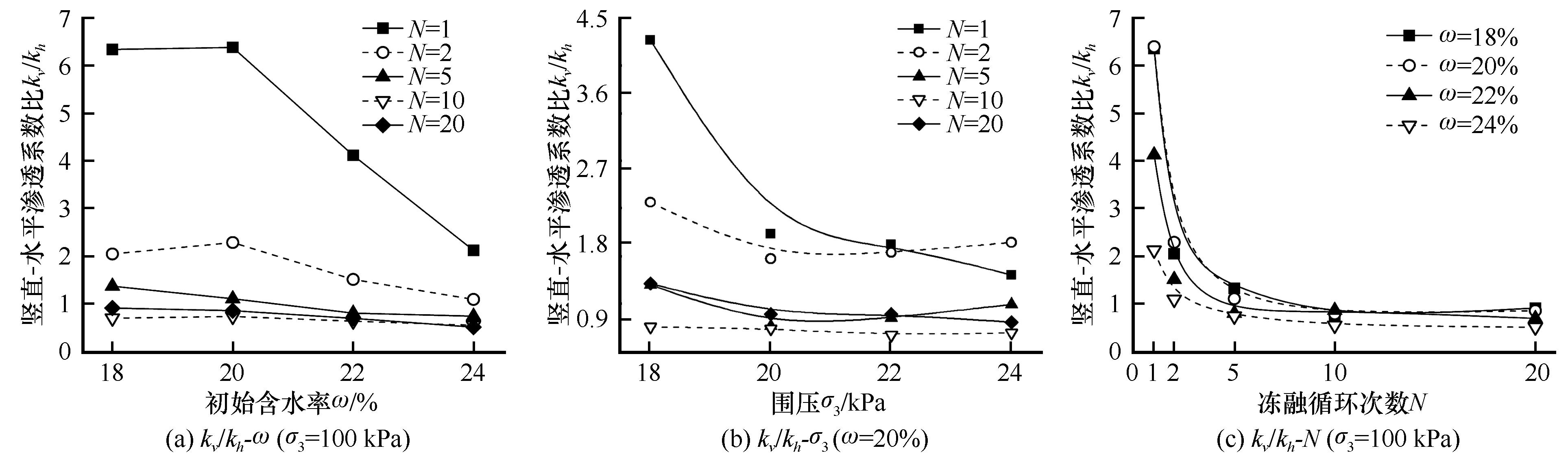

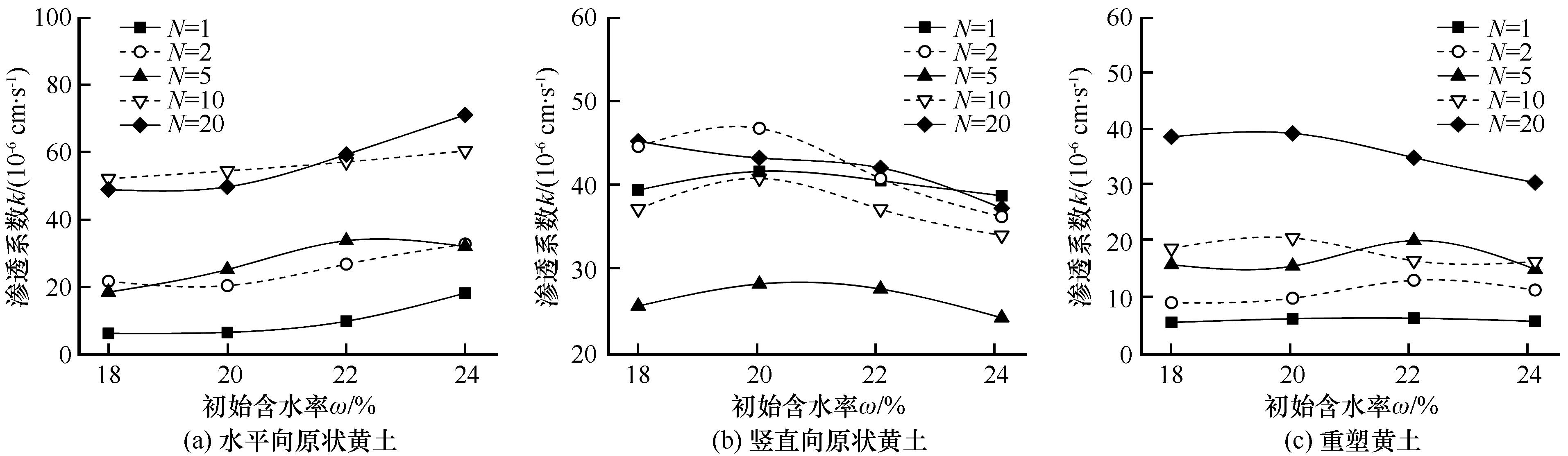

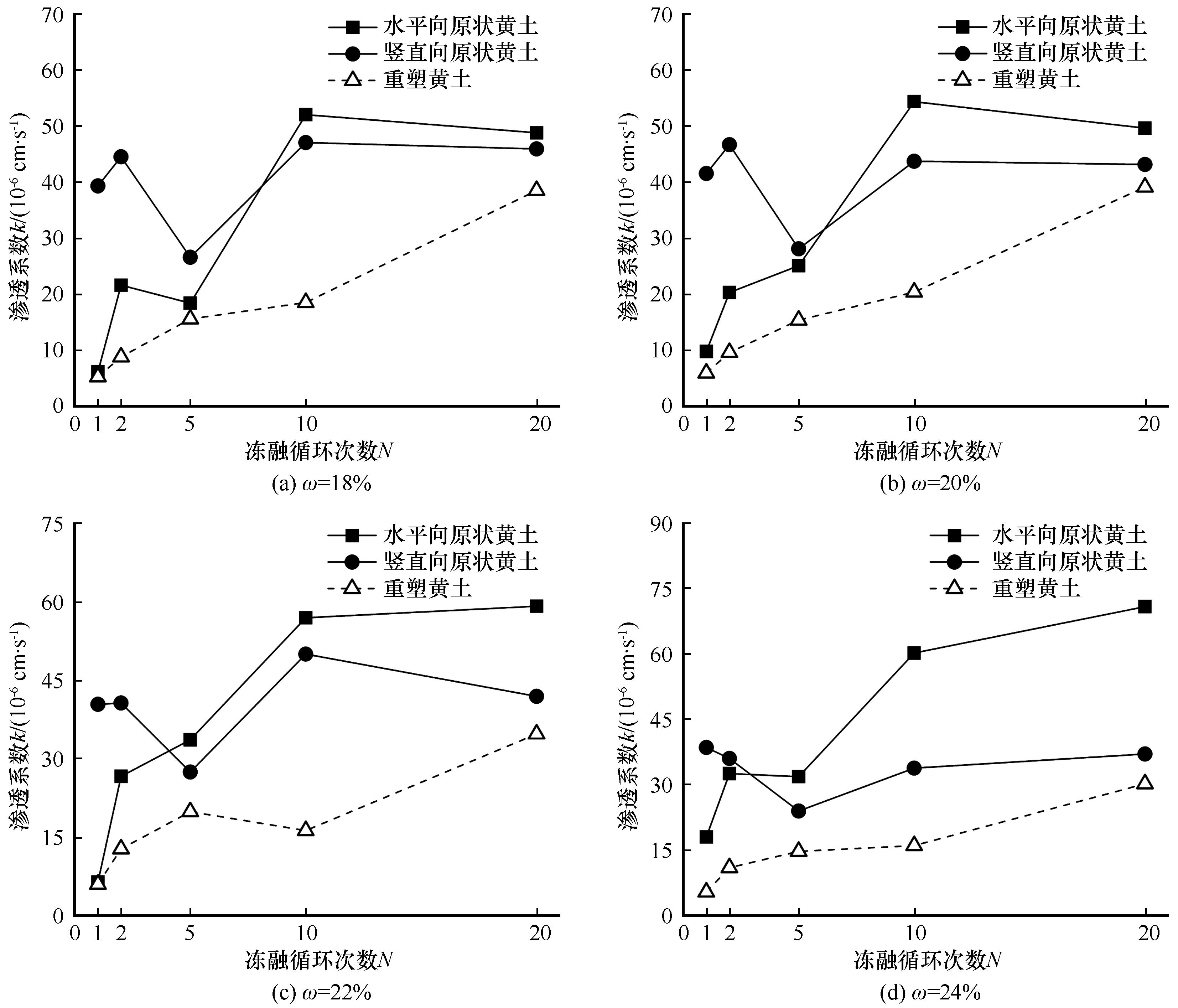

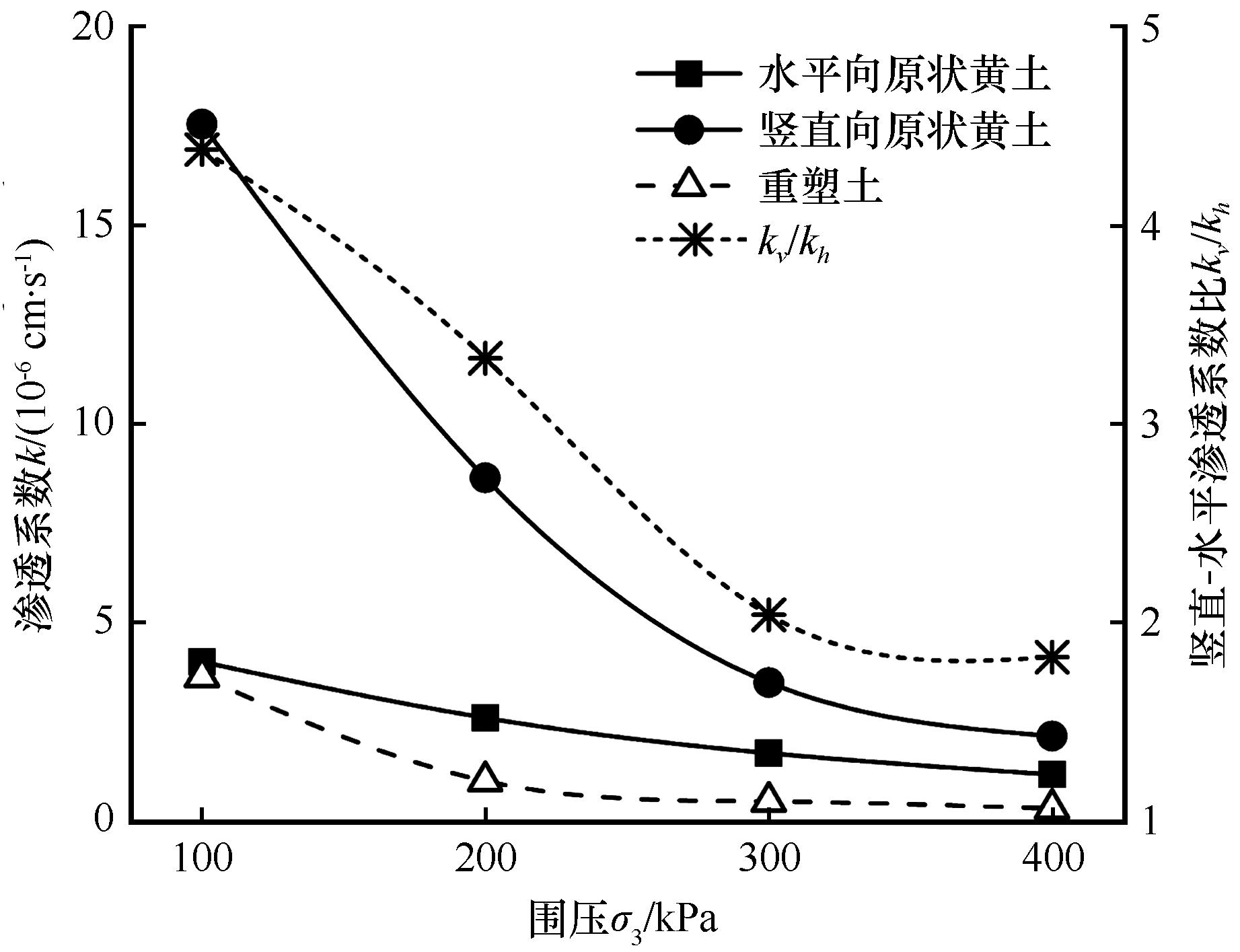

为了反映冻融循环作用对原状黄土渗透各向异性及原状、重塑黄土渗透差异的影响，以西安Q₃黄土为研究对象，通过三轴固结渗透试验对比分析了冻融前后水平、竖直向原状黄土及重塑黄土的渗透系数随初始含水率、围压、冻融循环次数变化的规律。结果表明：未冻融时各级围压下竖直向原状黄土的渗透系数为2×10^-6 ~ 18×10^-6 cm?s^-1，水平向原状黄土和重塑黄土的渗透系数为0 ~ 4×10^-6 cm?s^-1；经历冻融循环后，水平、竖直向原状黄土及重塑黄土的渗透系数与初始含水率的关系曲线分别呈现逐渐上升、抛物线形式与变化平缓的不同特征，而三者的渗透系数均随冻融循环次数的增加呈现数量级增大的趋势；原状黄土的竖直 - 水平渗透系数比（k_v /k_h ）由冻融前的4.38逐渐减小到0.90，可见冻融循环作用在显著提高黄土渗透性能的同时，可以强烈弱化其各向异性特征。通过建立围压、渗透系数与土体孔隙率的相关关系可知，原状、重塑黄土的孔隙率与围压存在极强的负线性相关性，渗透系数随围压的增大呈典型指数衰减特征，渗透系数与孔隙率具有相似的变化趋势，因此冻融循环过程中土体孔隙率的改变是导致其渗透性质变化的主要原因。

关键词: 原状黄土, 重塑黄土, 冻融循环, 渗透系数, 各向异性, 孔隙率

Abstract:

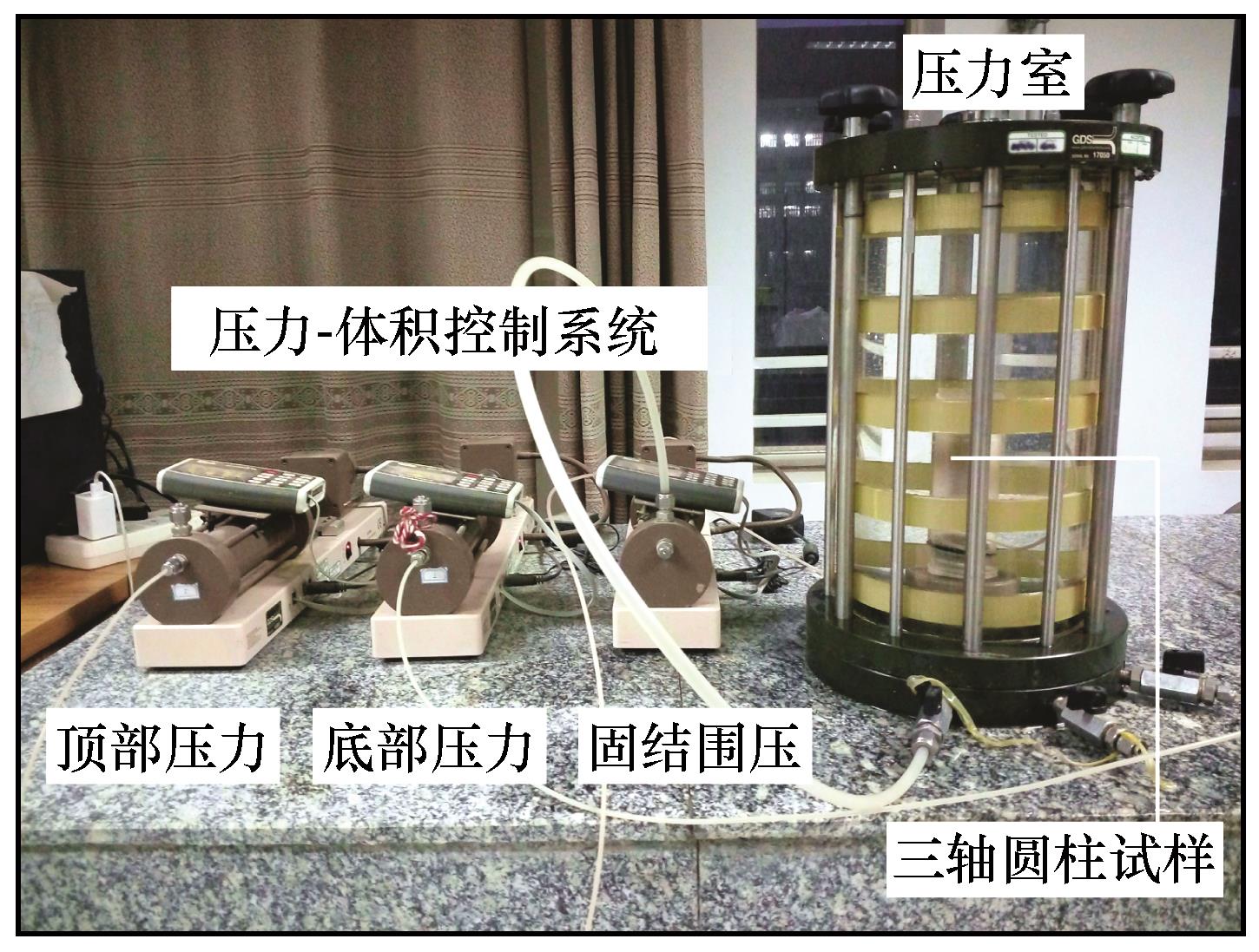

In order to reflect the influence of freezing-thawing cycles on the permeability coefficient anisotropy of undisturbed loess and the permeability differences between undisturbed and remolded loess， Q₃ loess samples with obvious anisotropy were collected from Xi’an. Triaxial permeability tests were conducted to analyze the change law of permeability coefficient of horizontal and vertical undisturbed loess and remolded loess varying with initial water content， freezing-thawing cycles and cell pressure before and after freezing-thawing cycles. It can be obtained that before the freezing-thawing cycle， the vertical permeability coefficient of undisturbed loess is 2×10^-6 ~ 18×10^-6 cm?s^-1， while the horizontal permeability coefficient of undisturbed loess and the permeability coefficient of remolded loess is 0 ~ 4×10^-6 cm?s^-1. After the freezing-thawing cycles， the relationship curves between the permeability coefficient and the initial water content of the horizontal and the vertical undisturbed loess and remolded loess present different characteristics of gradual rise， parabola form and gentle change. However， with the increase of freezing-thawing cycles， the permeability coefficients of the horizontal and the vertical undisturbed loess and remolded loess shows an increasing trend of order of magnitude. Moreover， the ratio of vertical to horizontal permeability coefficient （k_v /k_h ） of undisturbed loess decreases from 4.38 to 0.90 gradually， which can be seen that the freezing-thawing cycles can not only improve the permeability of loess significantly， but also strongly weaken the anisotropy of loess. By comparing the correlation between cell pressure， permeability coefficient and porosity， the results show that there is a negative linear relationship between the porosity and cell pressure of the undisturbed and remolded loess. It can be explained that the change of porosity is the main reason for the change of loess permeabilityby an exponential rule of permeability coefficient and the cell pressure， as well as the similar variation curves of the permeability coefficient and porosity.

Key words: undisturbed loess, remolded loess, freezing-thawing cycles, permeability coefficient, anisotropy, porosity

中图分类号:

TU445

赵茜, 苏立君, 刘华, 杨金熹. 冻融循环对黄土渗透系数各向异性影响的试验研究[J]. 冰川冻土, 2020, 42(3): 843-853.

Qian ZHAO, Lijun SU, Hua LIU, Jinxi YANG. Investigation on the influence of freezing-thawing cycle on the permeability coefficient anisotropy of loess[J]. Journal of Glaciology and Geocryology, 2020, 42(3): 843-853.

图/表 13

表1

图1

表2

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

参考文献 32

1	Fang Lili， Qi Jilin， Ma Wei. Freeze-thaw induced changes in soil structure and its relationship with variations in strength［J］. Journal of Glaciology and Geocryology， 2012， 34（2）： 435 - 440.
	方丽莉，齐吉琳，马巍. 冻融作用对土结构性的影响及其导致的强度变化［J］. 冰川冻土， 2012， 34（2）： 435 - 440.
2	Shen Zhujiang. Weathering resistant design： an important aspect of future development of geotechnical engineering design［J］. Chinese Journal of Geotechnical Engineering， 2004， 26（6）： 866 - 869.
	沈珠江. 抗风化设计——未来岩土工程设计的一个重要内容［J］. 岩土工程学报， 2004， 26（6）： 866 - 869.
3	Zhao Qian， Yang Jinxi， Zhao Jinping. Experimental study on permeability of undisturbed loess under freezing-thawing and drying-wetting cycling conditions［J］. The Chinese Journal of Geological Hazard and Control， 2020， 31（2）： 119-126.
	赵茜，杨金熹，赵晋萍. 冻融和干湿循环对原状黄土渗透系数的影响［J］. 中国地质灾害与防治学报， 2020， 31（2）： 119-126.
4	Ni Wankui， Shi Huaqiang. Influence of freezing-thawing cycles on micro-structure and shear strength of loess［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 922 - 927.
	倪万魁，师华强. 冻融循环作用对黄土微结构和强度的影响［J］. 冰川冻土， 2014， 36（4）： 922 - 927.
5	Ye Wanjun， Li Changqing， Dong Xihao， et al. Study on damage identification of loess microstructure and macro mechanical response under freezing and thawing conditions［J］. Journal of Glaciology and Geocryology， 2018， 40（3）： 546 - 555.
	叶万军，李长清，董西好，等. 冻融环境下黄土微结构损伤识别与宏观力学响应规律研究［J］. 冰川冻土， 2018， 40（3）： 546 - 555.
6	Fang Jianhong， Chen Xin， Xu Anhua， et al. Experimental study of the influence of freezing-thawing cycles on physical and mechanical properties of Qinghai-Tibet red clay［J］. Journal of Glaciology and Geocryology， 2018， 40（1）： 62 - 69.
	房建宏，陈鑫，徐安花，等. 冻融循环对青藏红黏土物理力学性质影响试验研究［J］. 冰川冻土， 2018， 40（1）： 62 - 69.
7	Kozłowski T， Kurpiaswarianek K， Walaszczyk Ł. Application of SEM to analysis of permeability coefficient of cohesive soils［J］. Diabetes Care， 2011， 33（10）： 2244 - 2249.
8	Xiao Donghui， Feng Wenjie， Zhang Ze. The changing rule of loess’s porosity under freezing-thawing cycles［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 907 - 912.
	肖东辉，冯文杰，张泽. 冻融循环作用下黄土孔隙率变化规律［J］. 冰川冻土， 2014， 36（4）： 907 - 912.
9	Wang Tiehang， Yang Tao， Lu Jie. Influence of dry density and freezing-thawing cycles on anisotropic permeability of loess［J］. Rock and Soil Mechanics， 2016， 37（）： 72 - 78.
	王铁行，杨涛，鲁洁. 干密度及冻融循环对黄土渗透性的各向异性影响［J］. 岩土力学， 2016， 37（）： 72 - 78.
10	Xu Jian， Wang Zhangquan， Ren Jianwei， et al. Comparative study on permeability characteristics of undisturbed and remolded loess under freezing-thawing condition［J］. Journal of Engineering Geology， 2017， 25（2）： 292 - 299.
	许健，王掌权，任建威，等. 原状与重塑黄土冻融过程渗透特性对比试验研究［J］. 工程地质学报， 2017， 25（2）： 292 - 299.
11	Xiao Donghui， Feng Wenjie， Zhang Ze， et al. Research on the relationship between permeability and construction feature of loess under the freeze-thaw cycles［J］. Hydrogeology and Engineering Geology， 2015， 42（4）： 43 - 49.
	肖东辉，冯文杰，张泽，等. 冻融循环作用下黄土渗透性与其结构特征关系研究［J］. 水分地质工程地质， 2015， 42（4）： 43 - 49.
12	Kong Lingrong. Study on pore distribution and permeability under different vertical stress levels due to consolidation of soft clay［J］. Chinese Journal of Underground Space and Engineering， 2011， 7（）： 1664 - 1666， 1682.
	孔令荣. 不同固结压力软粘土的孔隙分布与渗透系数研究［J］. 地下空间与工程学报， 2011， 7（）： 1664 - 1666， 1682.
13	Tang Yongjin， Wang Pengfei， Shao Zhendong. Mercury intrusion porosimetry and error analysis［J］. Experimental Technology and Management， 2015， 32（5）： 50 - 54.
	汤永净，汪鹏飞，邵振东. 压汞实验和误差分析［J］. 实验技术与管理， 2015， 32（5）： 50 - 54.
14	Qi Tian. Theoretical and experimental studies on one-dimensional nonlinear consolidation of soft soil［D］. Hangzhou： Zhejiang University， 2008.
	齐添. 软土一维非线性固结理论与试验对比研究［D］. 杭州：浙江大学， 2008.
15	Zou Shengfeng， Li Jinzhu， Wang Zhongjin， et al. Seepage test and empirical models for soils based on GDS apparatus［J］. Journal of Zhejiang University （Engineering Science）， 2017， 51（5）： 856 - 862.
	邹圣锋，李金柱，王忠瑾，等. 基于GDS渗透仪的渗透试验及经验模型［J］. 浙江大学学报（工学版）， 2017， 51（5）： 856 - 862.
16	Zhao Qian. Investigation on the influence of freezing-thawing cycle and drying-wetting alternation on the permeability anisotropy and spatial variability of loess［D］. Xi’an： Xi’an University of Architecture and Technology， 2019.
	赵茜. 冻融循环与干湿交替对黄土渗透各向异性及空间分异性的影响研究［D］. 西安：西安建筑科技大学， 2019.
17	Mair R J. Tunneling and geotechnics： new horizons［J］. Geotechnique， 2008， 58（9）： 695 - 736.
18	Al-Sharrad M A， Gallipoli D， Wheeler S J. Experimental Investigation of evolving anisotropy in unsaturated soils［J］. Géotechnique， 2017， 67（12）： 1033 - 1049.
19	Witt K J， Brauns J. Permeability-anisotropy due to particle shape［J］. Journal of Geotechnical Engineering， 1983， 109（9）： 1181 - 1187.
20	Chan H T， Kenny T C. Laboratory investigation of permeability ratio of New Liskeard varved soil［J］. Canadian Geotechnical Journal， 1973， 10（3）： 453 - 472.
21	Basak P. Soil structure and its effects on hydraulic conductivity［J］. Soil Science， 1972， 114（6）： 417 - 422.
22	Zhou Jian， Xu Jie， Yu Lianggui， et al. Study on microscopic mechanism regarding permeability anisotropy of Kaolin-Montmorillonite mixed clays［J］. Chinese Journal of Geotechnical Engineering， 2018， 39（1）： 1 - 9.
	周建，徐杰，余良贵，等. 高岭-蒙脱混合黏土渗透各向异性的微观机理研究［J］. 岩土工程学报， 2018， 39（1）： 1 - 9.
23	Adams A L， Nordquist T J， Germaine J T， et al. Permeability anisotropy and resistivity anisotropy of mechanically compressed mudrocks［J］. Canadian Geotechnical Journal， 2016， 53（9）： 1474 - 1482.
24	Liang Yan， Xing Xianli， Li Tonglu， et al. Study of the anisotropic permeability and mechanism of Q₃ loess［J］. Rock and Soil Mechanics， 2012， 33（5）： 1313 - 1318.
	梁燕，邢鲜丽，李同录，等. 晚更新世黄土渗透性的各向异性及其机制研究［J］. 岩土力学， 2012， 33（5）： 1313 - 1318.
25	Li Yuqi， Zhou Xuan. Study on the effect of anisotropic permeability on the behavior of an excavation［J］. Chinese Journal of Underground Space and Engineering， 2017， 13（5）： 1250 - 1257.
	李玉岐，周旋. 渗透各向异性对基坑工程性状的影响研究［J］. 地下空间与工程学报， 2017， 13（5）： 1250 - 1257.
26	Zhang D M， Ma L X， Zhang J， et al. Ground and tunnel responses induced by partial leakage in saturated clay with anisotropic permeability［J］. Engineering Geology， 2015， 189： 104 - 115.
27	Ke Han， Wu Xiaowen， Zhang Jun， et al. Modeling saturated permeability of municipal solid waste based on compression change of its preferential flow and anisotropy［J］. Chinese Journal of Geotechnical Engineering， 2016， 38（11）： 1957 - 1964.
	柯瀚，吴小雯，张俊，等. 基于优势流及各向异性随上覆压力变化的填埋体饱和渗流模型［J］. 岩土工程学报， 2016， 38（11）： 1957 - 1964.
28	Nanjing Hydraulic Research Institute. standard for geotechnical test method ［S］. Beijing： China Planning Press， 1999. ［南京水利科学研究. 土工试验方法标准［S］. 北京：中国计划出版社， 1999.］
29	Qian Hongjin， Wang Jitang， Luo Yusheng. Collapsible loess foundation［M］. Beijing： China Architecture & Building Press， 1985： 24 - 25.
	钱鸿缙，王继唐，罗宇生. 湿陷性黄土地基［M］. 北京：中国建筑工业出版社， 1985： 24 - 25.
30	Liu Dongsheng. Loess and environment［M］. Beijing： Science Press， 2007： 7 - 12.
	刘东生. 黄土与环境［M］. 北京：科学出版社， 1985： 7 - 12.
31	Lei Xiangyi. Pore types and collapsibility of loess in China［J］. Science in China （Series B）， 1987， 12： 1309 - 1316.
	雷祥义. 中国黄土的孔隙类型与湿陷性［J］. 中国科学（B辑）， 1987， 12： 1309 - 1316.
32	Zhao Qian， Su Lijun， Liu Hua， et al. Experimental study on influence of particle size composition on permeability coefficient anisotropy of loess［J］. Journal of Central South University （Science and Technology）， 2020， 51（6）： 1615-1626.
	赵茜，苏立君，刘华，等. 黄土粒度组成对其渗透系数各向异性影响的试验研究［J］. 中南大学学报（自然科学版）， 2020， 51（6）： 1615-1626.
