一种新的土壤冻融特征曲线模型

doi:10.7522/j.issn.1000-0240.2020.0090

冰川冻土 ›› 2021, Vol. 43 ›› Issue (2): 437-452.doi: 10.7522/j.issn.1000-0240.2020.0090

一种新的土壤冻融特征曲线模型

付子腾¹^,²(), 吴青柏², DYCK Miles³, 何海龙¹()

^1.西北农林科技大学资源环境学院，陕西杨凌 712100
^2.中国科学院西北生态环境资源研究院冻土工程国家重点实验室，甘肃兰州 730000
^3.Department of Renewable Resources，University of Alberta，AB，T6G 2H1，Canada

收稿日期:2019-08-02 修回日期:2020-06-22 出版日期:2021-04-30 发布日期:2021-05-18
通讯作者: 何海龙 E-mail:fuziteng@lzb.ac.cn;hailong.he@hotmail.com
作者简介:付子腾，博士研究生，主要从事寒区陆面过程研究. E-mail： fuziteng@lzb.ac.cn
基金资助:
国家自然科学基金项目(41877015);陕西省自然科学基金项目（2020JM‐169）;冻土工程国家重点实验室开放基金项目(SKLFSE201905);中国博士后科学基金项目(2018M641024)

A new model to describe soil freezing-thawing characteristic curve

Ziteng FU¹^,²(), Qingbai WU², Miles DYCK³, Hailong HE¹()

^1.College of Natural Resources and Environment，Northwest A & F University，Yangling 712100，Shaanxi，China
^2.State Key Laboratory of Frozen Soil Engineering，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China
^3.Department of Renewable Resources，University of Alberta，AB，T6G 2H1，Canada

Received:2019-08-02 Revised:2020-06-22 Online:2021-04-30 Published:2021-05-18
Contact: Hailong HE E-mail:fuziteng@lzb.ac.cn;hailong.he@hotmail.com

摘要/Abstract

摘要：

土壤冻融特征曲线（SFTC）可以描述冻融过程中未冻水含量随负温的变化关系。准确刻画土壤冻融特征曲线对土壤的冻融过程及相关的水热耦合运移研究至关重要。以往研究中土壤冻融特征曲线适用范围较窄，无法满足实际需要。通过类比水分特征曲线，考虑初始含水量和溶质浓度对未冻水含量的影响，提出了一种新的冻融特征曲线模型，经广泛的文献数据验证表明，新模型能准确拟合观测数据，平均纳什效率系数高于0.95。与另外五种土壤冻融特征曲线模型相比，新模型在不同质地、初始含水量、溶质含量的土壤中表现良好。此外，敏感性分析显示，影响模型性能的主要因素为土壤自身物理特性、土壤溶质浓度以及残余水含量。新模型及研究结果有助于更好地理解土壤冻融过程中的水热传输过程，可为气候变化条件下冻融区生产建设和环境研究奠定坚实的理论基础，并为寒区工程相关数值模拟提供参考。

关键词: 土壤冻融特征曲线, 未冻水含量, 初始含水量, 溶质浓度, 模型

Abstract:

The hydrothermal change of frozen soil can be described by the soil freezing-thawing characteristic curve （SFTC）， which is the relationship between the unfrozen water content and the subfreezing temperature. A clear understanding of SFTC is crucial for studying the freezing process and coupled water-heat migration in frozen soil. In previous studies， the application scope of SFCT model is narrow， which can not correspond to practical needs. This study considered the influence of initial water contents and solute concentrations on unfrozen water content， proposed a new mathematical model for estimating SFTC. The Nash efficiency coefficient is generally greater than 0.95 based on validating published datasets. The new model performs well in soils with different physical characteristics， such as initial water contents， solution concentrations and it can be better and more widely used compared with the selected five literatures available SFTC models. In addition， sensitivity analysis showed that the factors affecting the parameters of proposed model are related to soil properties such as soil solution and residual water content. The new model enables us to better understand the process of water and heat transfer in soil freezing-thawing process， and serves as a solid theoretical foundation for the engineering and environmental studies and associated numerical simulation in the cold regions under climate change.

Key words: soil freezing-thawing characteristic curve, unfrozen water content, initial water content, solute concentrations, model

中图分类号:

S152.7

付子腾, 吴青柏, DYCK Miles, 何海龙. 一种新的土壤冻融特征曲线模型[J]. 冰川冻土, 2021, 43(2): 437-452.

Ziteng FU, Qingbai WU, Miles DYCK, Hailong HE. A new model to describe soil freezing-thawing characteristic curve[J]. Journal of Glaciology and Geocryology, 2021, 43(2): 437-452.

图/表 17

图1

图2

图3

表1

复合介质混合模型的性能评价指标"

评价指标

数学定义

描述

均方根误差（RMSE）

∑ i = 0 n Y o b s, i - Y s i m, i 2 n

预测值和实测值之间的绝对差异

纳什效率系数（NSE）

1 - ∑ i = 1 n Y o b s, i - Y s i m, i 2 ∑ i = 1 n Y o b s, i - Y o b s ¯ 2

NSE=1：预测值和实测值完美匹配，模型可信度高；

NSE=0：预测值接近实测值平均水平，总体结果可信，但过程模拟误差大；

NSE<0：模型结果不可信

平均偏差（AD）

1 n ∑ i = 1 n Y s i m, i - Y o b s, i

AD>0：预测结果过高于实测值；

AD=0：预测值的平均值等于实测值的平均值；

AD<0：预测结果低于实测值

表1

表2

图4

图5

表3

图6

表4

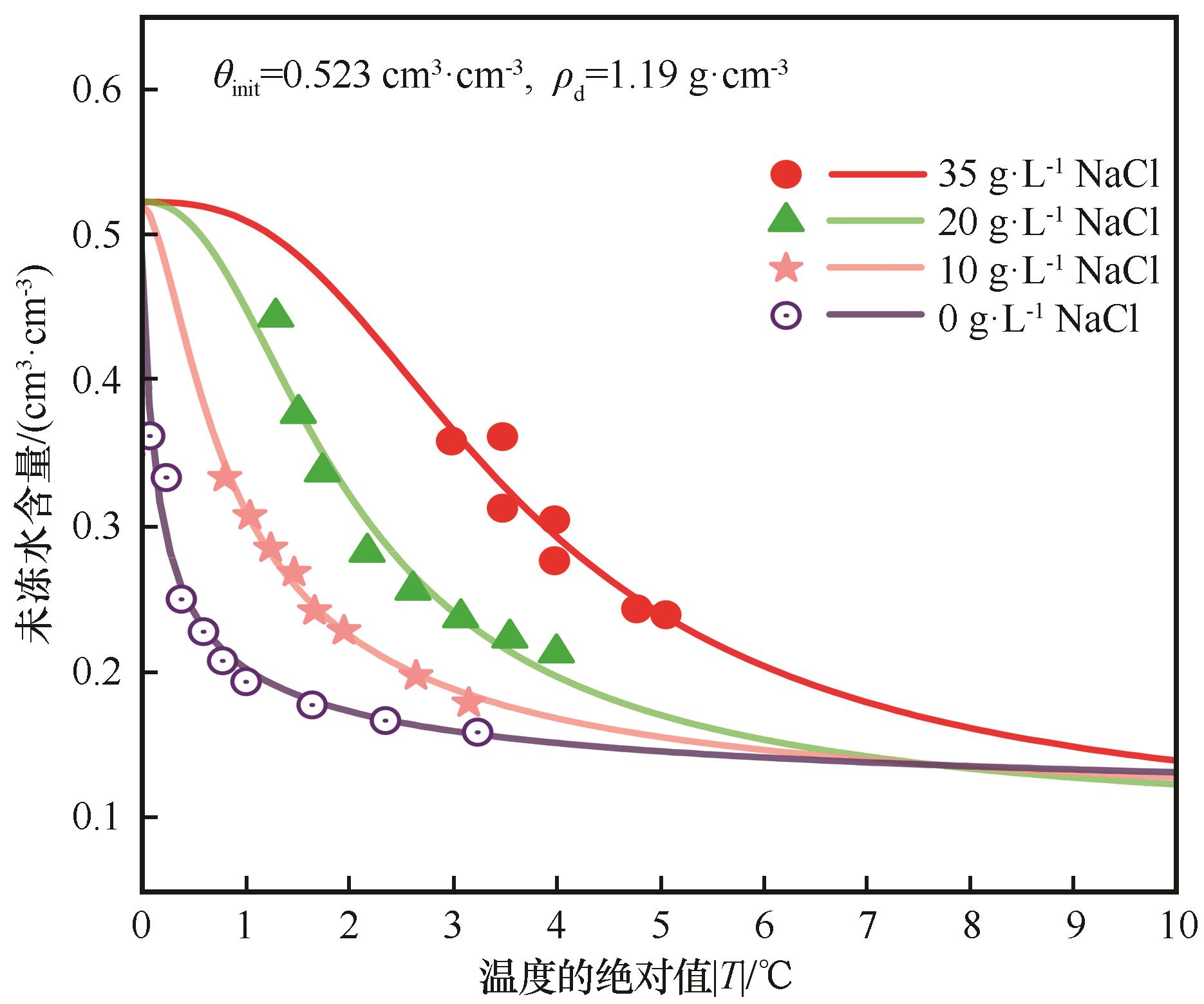

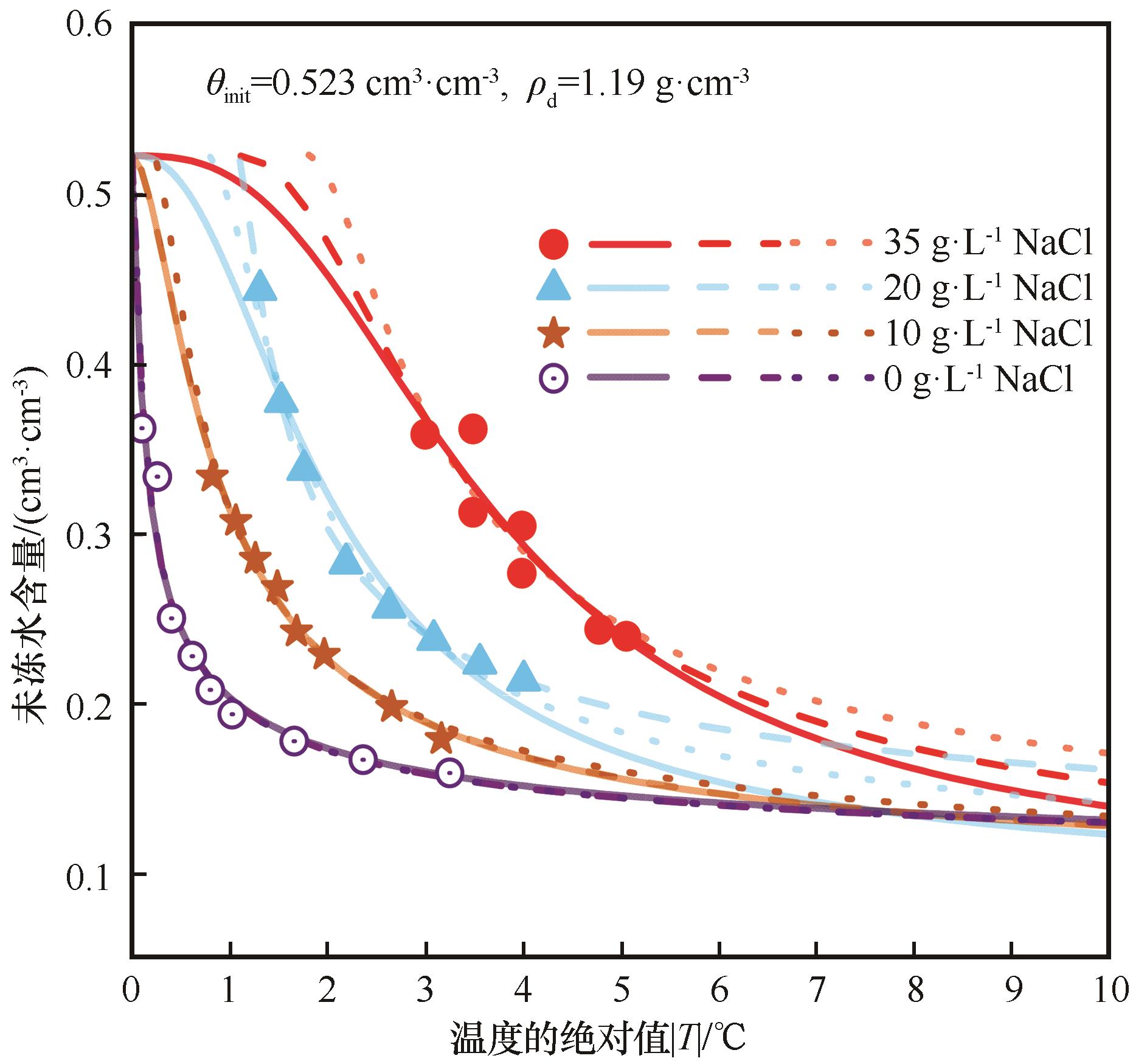

四种经验公式计算的Tf值在不同土壤溶质浓度下的表现，其中参数α、β通过公式（19）拟合得到"

经验公式	浓度/（g·L^-1 NaCl）	α	β	T_f/℃	RMSE/（cm³·cm^-3）	AD/（cm³·cm^-3）	NSE	综合指标
$T f = - 0.045 × w w L - 4$	0	35.4	1.38	1.26	0.018	-0.0008	0.932	RMSE=0.014 AD=-0.0002 NSE=0.960
	10	3.92	1.61	1.26	0.008	-0.0003	0.977
	20	1.60	1.82	1.26	0.009	0.0010	0.985
	35	0.83	1.93	1.26	0.017	-0.0002	0.864
$T f = 62 × S n 1000 + S n$	0	18.41	1.46	0	0.015	-0.0050	0.951	RMSE=0.013 AD=-0.0002 NSE=0.965
	10	2.89	1.70	0.61	0.006	-0.0003	0.984
	20	1.58	1.81	1.22	0.010	0.0007	0.985
	35	1.15	1.76	2.09	0.017	0.0002	0.856
$T f = a + b × θ i n i t ρ d - 1$	0	92.27	1.29	5.52	0.022	-0.0010	0.895	RMSE=0.010 AD=-0.0003 NSE=0.962
	10	10.76	1.42	5.92	0.012	-0.0004	0.944
	20	5.20	1.46	5.92	0.03	-0.0001	0.999
	35	2.60	1.5	5.92	0.019	-0.0002	0.829
$S n = 1.78 T f - 0.0442 T f 2 + 0.0005577 T f 3$	0	18.41	1.46	0	0.015	-0.0005	0.951	RMSE=0.016 AD=-0.0004 NSE=0.946
	10	11.74	1.41	6.61	0.012	-0.0004	0.941
	20	13.55	1.32	16.71	0.012	-0.00001	0.976
	35	14.44	1.27	38.69	0.023	0.00002	0.753

表4

图7

表5

图8

表6

图9

附表1

38种土壤样品的参数α和β值及模型拟合指标"

土壤样品	测定方法	α	β	RMSE/（cm³·cm^-3）	AD/（cm³·cm^-3）	NSE
Harbin clay	Ult	0.99	2.13	0.004	-0.0007	0.999
LZ loess	Ult	16.77	1.47	0.015	-0.0020	0.833
Christ-sand	TDR	2.18	2.66	0.014	0.0060	0.988
Christ-silt sand	TDR	1.07	1.88	0.010	-0.0006	0.989
Christ-silt	TDR	1.76	1.63	0.017	-0.0001	0.955
QT Plateau-silt clay	NMR	1.76	1.93	0.007	-0.0020	0.995
ST-Manchester silt	TDR	49.40	1.76	0.003	0.0004	0.981
ST-West Lebanon gravel	NMR	78.50	1.72	0.002	-0.0004	0.997
ST-Kaolinite	TDR	7.47	2.04	0.004	-0.0010	0.981
ST-Chena Hot Springs silt	NMR	22.96	1.85	0.002	-0.0005	0.999
ST-Leda silt	TDR	3.76	2.03	0.013	-0.0050	0.981
ST-Morin clay	NMR	19.30	1.57	0.010	-0.0020	0.977
ST-Goodrich clay	TDR	10.56	1.83	0.008	-0.0030	0.976
ST-OB clay	NMR	16.96	1.58	0.017	-0.0050	0.968
ST-Tuto clay	TDR	7.98	2.03	0.010	0.0010	0.986
ST-Sweden VFB 478 clay	MNR	1.71	2.08	0.025	0.0010	0.968
ST-Suffield silt clay	TDR	16.24	1.85	0.003	-0.0009	0.998
ST-Ferderick clay	NMR	15.89	1.61	0.011	-0.0020	0.980
ST-Ellsworth clay	TDR	15.19	1.68	0.007	-0.0010	0.970
ST-Regina clay	NMR	28.07	1.54	0.015	-0.0030	0.961
ST-Umiat bentonite	TDR	5.67	2.05	0.010	-0.0010	0.994
ST-Lanzhou silt	NMR	0.47	2.85	0.008	-0.0030	0.991
ST-Niagara silt	TDR	13.76	1.60	0.009	-0.0010	0.967
ST-Norway LE-1 clay	NMR	9.61	1.62	0.011	-0.0030	0.989
ST-Athena silt loam	TDR	31.56	1.71	0.004	-0.0004	0.958
ST-Sweden CTH 201 clay	NMR	4.83	1.75	0.025	-0.0100	0.967
ST-Hectorite	NMR	5.31	1.96	0.010	-0.0010	0.993
Tice-Morin Clay	NMR	1.24	2.02	0.008	-0.0020	0.988
Patterson-silty clay （0 g $∙$ L^-1 NaCl）	TDR	18.41	1.46	0.015	-0.0005	0.951
Patterson-silty clay （10 g $∙$ L^-1 NaCl）	TDR	1.87	1.86	0.005	-0.0002	0.992
Patterson-silty clay （20 g $∙$ L^-1 NaCl）	TDR	0.65	2.42	0.017	0.0020	0.952
Patterson-silty clay （35 g $∙$ L^-1 NaCl）	TDR	0.33	2.81	0.016	-0.0001	0.877
Wet Waukegan silt loam	TDR	14.26	1.75	0.007	-0.0020	0.990
Dry Waukegan silt loam	TDR	1.72	2.56	0.009	0.0020	0.956
W-Sand1	NMR	64.38	1.67	0.008	-0.0040	0.991
W-silt loam	NMR	2.24	1.86	0.007	-0.0020	0.992
M tiantian-silt	NMR	114.74	1.85	0.008	0.0040	0.994
M tiantian-clay	NMR	42.28	1.63	0.010	0.0006	0.995

附表1

附表2

参考文献 61

1	Xu Xiaozu， Wang Jiacheng， Zhang Lixin. Physics of frozen soil［M］. Beijing： Science Press， 2001： 10-11.
	徐斅祖，王家澄，张立新. 冻土物理学［M］. 北京：科学出版社， 2001： 10-11.
2	Wen Zhi， Zhang Tingjun， Sheng Yu， et al. Managing ice-rich permafrost exposed during cutting excavation along Qinghai-Tibetan Railway： experiences and implementation［J］. Engineering Geology， 2011， 122（3/4）： 316-327.
3	Wu Qingbai， Zhang Tingjun. Changes in active layer thickness over the Qinghai‐Tibetan Plateau from 1995 to 2007［J］. Journal of Geophysical Research Atmospheres， 2010， 115（9）： 1-12.
4	Ferrick M G， Gatto L W. Quantifying the effect of a freeze-thaw cycle on soil erosion： laboratory experiments［J］. Earth Surface Processes & Landforms， 2010， 30（10）： 1305-1326.
5	Yang Z， Weiss W J， Olek J. Water transport in concrete damaged by tensile loading and freeze-thaw cycling［J］. Journal of Materials in Civil Engineering， 2006， 18（3）： 424-434.
6	Schondorf T， Herrmann R. Transport and chemo dynamics of organic micro pollutants and ions during snowmelt［J］. Nordic Hydrology， 1987， 18（4-5）： 259-278.
7	Bing Hui， He Ping， Zhang Ying. Cyclic freeze-thaw as a mechanism for water and salt migration in soil［J］. Environmental Earth Sciences， 2015， 74： 675-681.
8	Roth K， Boike J. Quantifying the thermal dynamics of a permafrost site near Ny-lesund， Svalbard［J］. Water Resources Research， 2001， 37（12）： 2901-2914.
9	Kozlowski T. Soil freezing point as obtained on melting［J］. Cold Regions Science and Technology， 2004， 38（2/3）： 93-101.
10	Suzuki S. Dependence of unfrozen water content in unsaturated frozen clay soil on initial soil moisture content［J］. Soil Science & Plant Nutrition， 2004， 50（4）： 603-606.
11	Watanabe K， Mizoguchi M. Amount of unfrozen water in frozen porous media saturated with solution［J］. Cold Regions Science and Technology， 2002， 34（2）： 103-110.
12	Watanabe K， Wake T. Measurement of unfrozen water content and relative permittivity of frozen unsaturated soil using NMR and TDR［J］. Cold Regions Science and Technology， 2009， 59（1）： 34-41.
13	Tian Huihui， Wei Changfu， Wei Houzhen， et al. Freezing and thawing characteristics of frozen soils： Bound water content and hysteresis phenomenon［J］. Cold Regions Science and Technology， 2014， 103： 74-81.
14	Kozlowski T. A semi-empirical model for phase composition of water in clay–water systems［J］. Cold Regions Science and Technology， 2007， 49（3）： 230-236.
15	Mckenzie J M， Voss C I， Siegel D I. Groundwater flow with energy transport and water-ice phase change： Numerical simulations， benchmarks， and application to freezing in peat bogs［J］. Advances in Water Resources， 2007， 30（4）： 966-983.
16	Bai Ruiqiang， Lai Yuanming， Zhang Mingyi， et al. Theory and application of a novel soil freezing characteristic curve［J］. Applied thermal engineering： Design， processes， equipment， economics， 2018， 129： 1106-1114.
17	Koopmans R， Miller R D. Soil freezing and soil water characteristic curves［J］. Soil Science Society of America Journal， 1966， 30（6）： 680-685.
18	McCool M M， Bouyoucos G J. Freezing point method as a new means of measuring the concentration of the soil solution directly in the soil［M］. USA： Michigan State University， Agricultural Experiment Station， 1915.
19	Anderson D M， Tice A R. The unfrozen interfacial phase in frozen soil water systems［M］//Physical aspects of soil water and salts in ecosystems. Springer， Berlin， Heidelberg， 1973： 107-124.
20	Anderson D M， Tice A R. Predicting unfrozen water contents in frozen soils from surface area measurements［J］. Highway Research Record， 1972： 12-18.
21	Bing Hui， Ma Wei. Laboratory investigation of the freezing point of saline soil［J］. Cold Regions Science and Technology， 2011， 67（1/2）： 79-88.
22	Shoop S A， Bigl S R. Moisture migration during freeze and thaw of unsaturated soils： modeling and large scale experiments［J］. Cold Regions Science and Technology， 1997， 25（1）： 33-45.
23	Jame Y W. Heat and mass transfer in freezing unsaturated soil［D］. Canada： University of Saskatchewan， 1977.
24	Gardner W R. Some steady-state solutions of the unsaturated moisture flow equation with application to evaporation from a water table［J］. Soil Science， 1958， 85（4）： 228-232.
25	Luo Siqiong， Shihua Lü， Zhang Yu. Development and validation of the frozen soil parameterization scheme in Common Land Model［J］. Cold Regions Science and Technology， 2009， 55（1）： 130-140.
26	Andersland O B， Ladanyi B. An introduction to frozen ground engineering［M］. Springer Science & Business Media， 2013.
27	Brooks R H， Corey A T. Hydraulic properties of porous media and their relation to drainage design［J］. Transactions of the ASAE， 1964， 7（1）： 26-28.
28	Dillon H B， Andersland O B. Predicting unfrozen water contents in frozen soils［J］. Canadian Geotechnical Journal， 1966， 3（2）： 53-60.
29	Liu Zhen， Yu Xiong. Physically based equation for phase composition curve of frozen soils［J］. Transportation Research Record Journal of the Transportation Research Board， 2013， 2349（2349）： 93-99.
30	Mckenzie J M， Voss C I， Siegel D I. Groundwater flow with energy transport and water-ice phase change： numerical simulations， benchmarks， and application to freezing in peat bogs［J］. Advances in Water Resources， 2007， 30（4）： 966-983.
31	Ren J P， Vanapalli S K， Han Z. Soil freezing process and different expressions for the soil-freezing characteristic curve［J］. Sciences in Cold and Arid Regions， 2017（3）： 43-50.
32	Sheshukov A Y， Nieber J L. One-dimensional freezing of nonheaving unsaturated soils： model formulation and similarity solution［J］. Water Resources Research， 2011， 47（11）： 11519.
33	Watanabe K， Flury M. Capillary bundle model of hydraulic conductivity for frozen soil［J］. Water Resources Research， 2008， 44： W12402.
34	Xu X Z， Oliphant J L， Tice A R. Prediction of unfrozen water content in frozen soils by a two-point or one-point method［C］//Proc. 4th Int. Symp. on Ground Freezing. 1985， 2： 83-87.
35	Tice A R， Burrous C M， Anderson D M. Phase composition measurements on soils at very high water contents by pulsed nuclear magnetic resonance technique［J］. Transportation Research Record Journal of the Transportation Research Board， 1978（675）： 11-14.
36	Kurylyk B L， Watanabe K. The mathematical representation of freezing and thawing processes in variably-saturated， non-deformable soils［J］. Advances in Water Resources， 2013， 60： 160-177.
37	Genuchten V， Th M. A closed-form equation for predicting the hydraulic conductivity of unsaturated soils［J］. Soil Science Society of America Journal， 1980， 44（5）： 892-898.
38	Dall’Amico M. Coupled water and heat transfer in permafrost modeling［D］. Italy： University of Trento， 2010.
39	Anderson D M， Tice A R， McKim H L. The unfrozen water and the apparent specific heat capacity of frozen soils［C］//Second International Conference on Permafrost， Yakutsk， USSR. North American contribution. 1973： 289-295.
40	Black P B， Tice A R. Comparison of soil freezing curve and soil water curve data for Windsor sandy loam［J］. Water Resources Research， 1989， 25（10）： 2205-2210.
41	Zhang Y， Carey S K， Quinton W L. Evaluation of the algorithms and parameterizations for ground thawing and freezing simulation in permafrost regions［J］. Journal of Geophysical Research， 2008， 113（17）： 17116.
42	Taber S. The Mechanics of Frost Heaving［J］. The Journal of Geology， 1930， 38（4）： 303-317.
43	Anderson D M， Morgenstern N R. Physics， chemistry， and mechanics of frozen ground： a review［C］//Permafrost： North American Contribution ［to The］ Second International Conference. National Academies， 1973， 2： 257-288.
44	Bashir R， Sharma J， Stefaniak H. Effect of hysteresis of soil-water characteristic curves on infiltration under different climatic conditions［J］. Canadian Geotechnical Journal， 2015， 53（2）： 273-284.
45	Wang Lulu， Chen Xiaofei， Ma Wei， et al. Experimental study of the freezing and thawing characteristic curves of different soils［J］. Journal of Glaciology and Geocryology， 2007， 29（6）： 1004-1011.
	王璐璐，陈晓飞，马巍，等. 不同土壤冻融特征曲线的试验研究［J］. 冰川冻土， 2007， 29（6）： 1004-1011.
46	Xue Ke， Yang Mingbin， Wen Zhi， et al. pF Meter-based research on soil freezing characteristic curves［J］. China Journal of Highway and Transport， 2018， 31（3）：22-29.
	薛珂，杨明彬，温智，等. 基于pF Meter的土体冻结特征曲线研究［J］. 中国公路学报， 2018， 31（3）：22-29.
47	Banin A， Anderson D M. Effects of salt concentration changes during freezing on the unfrozen water content of porous materials［J］. Water Resources Research， 1974， 10（1）： 124-128.
48	Bing Hui， Ma Wei. Laboratory investigation of the freezing point of saline soil［J］. Cold Regions Science and Technology， 2011， 67（1）： 79-88.
49	Kozlowski T. A comprehensive method of determining the soil unfrozen water curves： 2. Stages of the phase change process in frozen soil-water system［J］. Cold Regions Science and Technology， 2003， 36（1/2/3）： 81-92.
50	Wu M， Tan X， Huang J， et al. Solute and water effects on soil freezing characteristics based on laboratory experiments［J］. Cold Regions Science and Technology， 2015， 115： 22-29.
51	Smith M W， Tice A R. Measurement of the unfrozen water content of soils： comparison of NMR and TDR methods［J］. U.S. Army Corps of Engineers， Cold Regions Research Engineering Laboratory Report， 1988： 88-18.
52	Spaans E J A， Baker J M. The soil freezing characteristic： its measurement and similarity to the soil moisture characteristic［C］//International Journal of Rock Mechanics and Mining Sciences and Geomechanics Abstracts. 1996， 7（33）： 300A.
53	Wen Zhi， Ma Wei， Feng Wenjie， et al. Experimental study on unfrozen water content and soil matric potential of Qinghai-Tibetan silty clay［J］. Environmental Earth Sciences， 2012， 66（5）： 1467-1476.
54	Christ M， Park J B. Ultrasonic technique as tool for determining physical and mechanical properties of frozen soils［J］. Cold Regions Science and Technology， 2009， 58（3）： 136-142.
55	Wang Dayan， Zhu Yuanlin， Ma Wei， et al. Application of ultrasonic technology for physical-mechanical properties of frozen soils［J］. Cold Regions Science and Technology， 2006， 44（1）： 12-19.
56	Ma Tiantian， Wei Changfu， Xia Xiaolong， et al. Soil freezing and soil water retention characteristics： connection and solute effects［J］. Journal of Performance of Constructed Facilities， 2017， 31（1）： D4015001.
57	Patterson D E， Smith M W. Unfrozen water content in saline soils： results using time-domain reflectometry［J］. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts， 1985， 22（5）： 95-101.
58	Patterson D E， Smith M W. The measurement of unfrozen water content by time domain reflectometry： results from laboratory tests［J］. Canadian Geotechnical Journal， 2011， 18（1）： 131-144.
59	Velli Y Y， Grishin P A. On the functional dependence of the freezing point of soils on the composition of water soluble salts in an interstitial solution［J］. Fortschritte der Neurologie-Psychiatrie， 2008， 76（3）： 174-180.
60	Kozlowski T. A simple method of obtaining the soil freezing point depression， the unfrozen water content and the pore size distribution curves from the DSC peak maximum temperature［J］. Cold Regions Science and Technology， 2016， 122（122）： 18-25.
61	Bodnar R J. Revised equation and table for determining the freezing point depression of H₂O-NaCl solutions［J］. Geochimica et Cosmochimica Acta， 1993， 57（3）： 683-684.

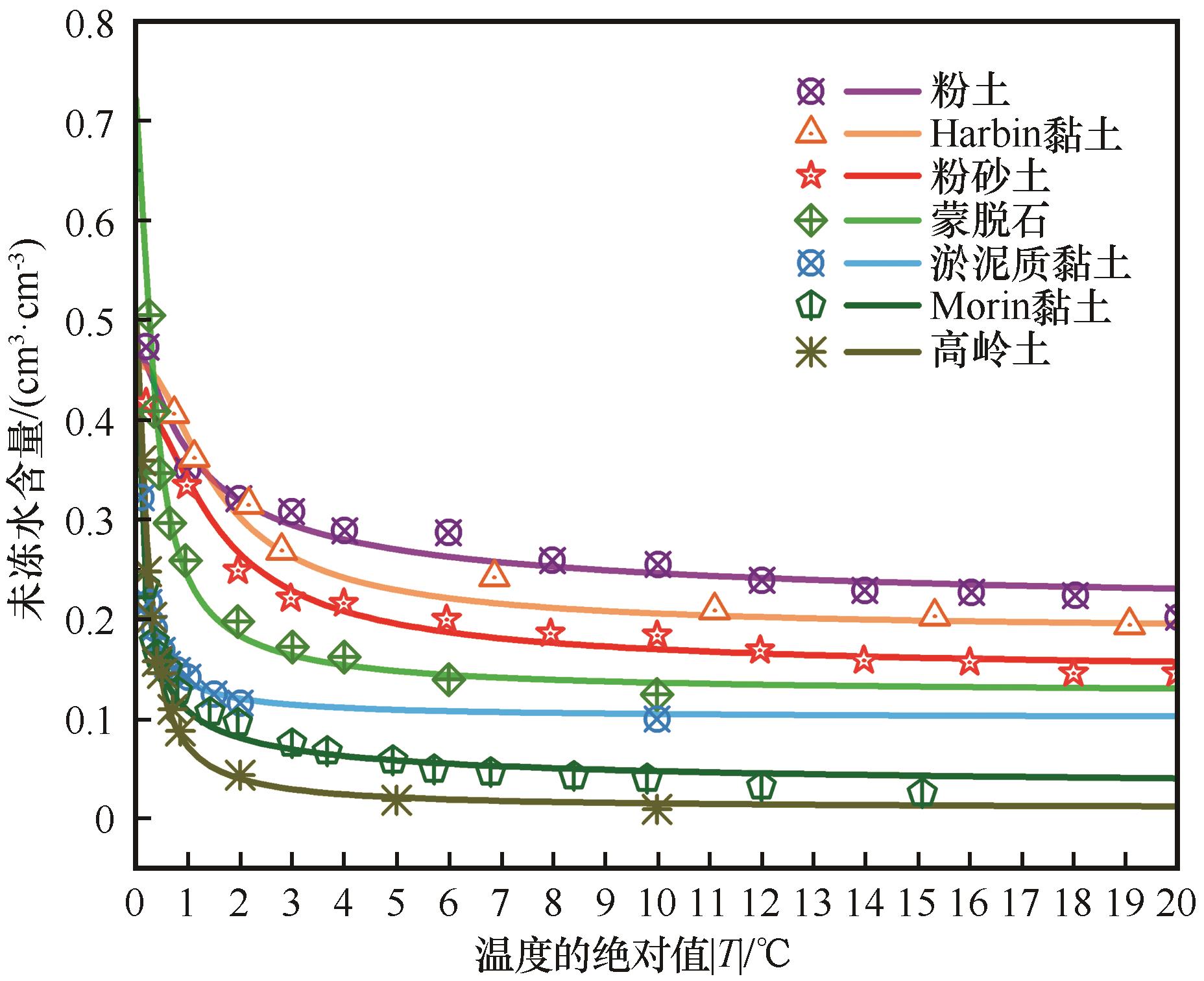

土壤类型	α	β	RMSE/（cm³·cm^-3）	AD/（cm³·cm^-3）	NSE
粉砂土	1.070	1.992	0.009	0.00020	0.990
粉土	1.768	1.629	0.017	-0.00008	0.955
高岭土	7.468	2.036	0.004	-0.00100	0.981
淤泥质黏土	16.243	1.849	0.003	-0.00090	0.998
蒙脱石	5.307	1.959	0.010	-0.00100	0.993
Morin 黏土	1.244	2.023	0.008	-0.00200	0.988
Harbin 黏土	0.981	2.131	0.003	-0.00024	0.999

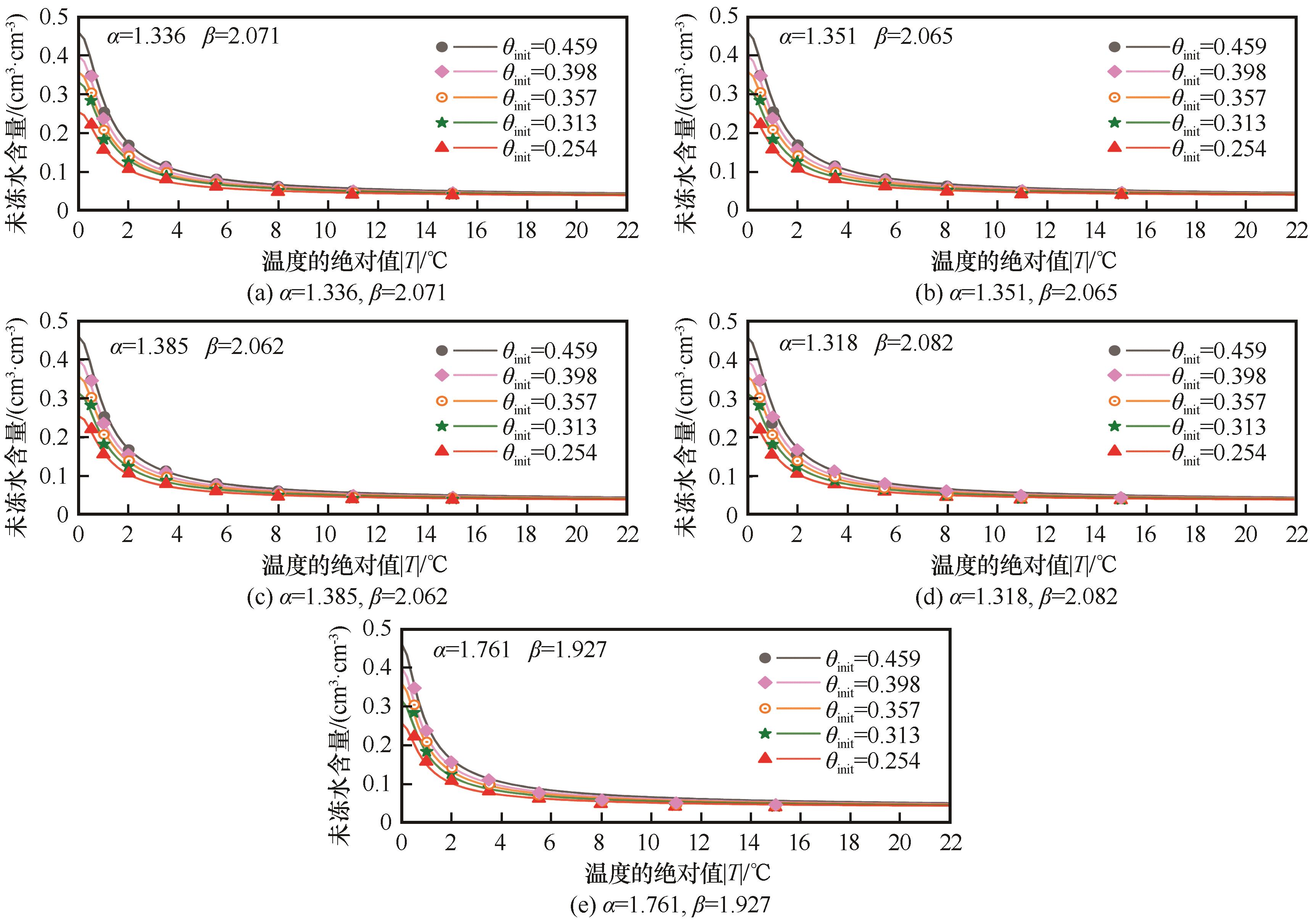

不同初始含水量下的参数值	初始含水量/（cm³·cm^-³）	RMSE/（cm³·cm^-3）	AD/（cm³·cm^-3）	NSE	综合指标
θ_init=0.254， α=1.336， β=2.071	0.459	0.029	-0.022	0.922	RMSE=0.017 AD=-0.011 NSE=0.964
	0.398	0.014	-0.009	0.982
	0.357	0.014	-0.011	0.975
	0.313	0.013	-0.008	0.975
	0.254	0.009	-0.009	0.980
θ_init=0.313， α=1.351， β=2.062	0.459	0.028	-0.022	0.923	RMSE=0.017 AD=-0.011 NSE=0.964
	0.398	0.013	-0.009	0.982
	0.357	0.014	-0.011	0.975
	0.313	0.013	-0.008	0.975
	0.254	0.090	-0.060	0.981
θ_init=0.357， α=1.385， β=2.062	0.459	0.028	-0.021	0.928	RMSE=0.016 AD=-0.011 NSE=0.967
	0.398	0.013	-0.009	0.984
	0.357	0.013	-0.01	0.978
	0.313	0.012	-0.008	0.977
	0.254	0.008	-0.006	0.983
θ_init=0.398， α=1.318， β=2.082	0.459	0.029	-0.022	0.921	RMSE=0.017 AD=-0.011 NSE=0.964
	0.398	0.014	-0.009	0.982
	0.357	0.014	-0.011	0.975
	0.313	0.013	-0.008	0.975
	0.254	0.009	-0.006	0.980
θ_init=0.459， α=1.761， β=1.972	0.459	0.025	-0.023	0.942	RMSE=0.016 AD=-0.011 NSE=0.969
	0.398	0.014	-0.010	0.982
	0.357	0.013	-0.011	0.978
	0.313	0.013	-0.009	0.972
	0.254	0.008	-0.007	0.981

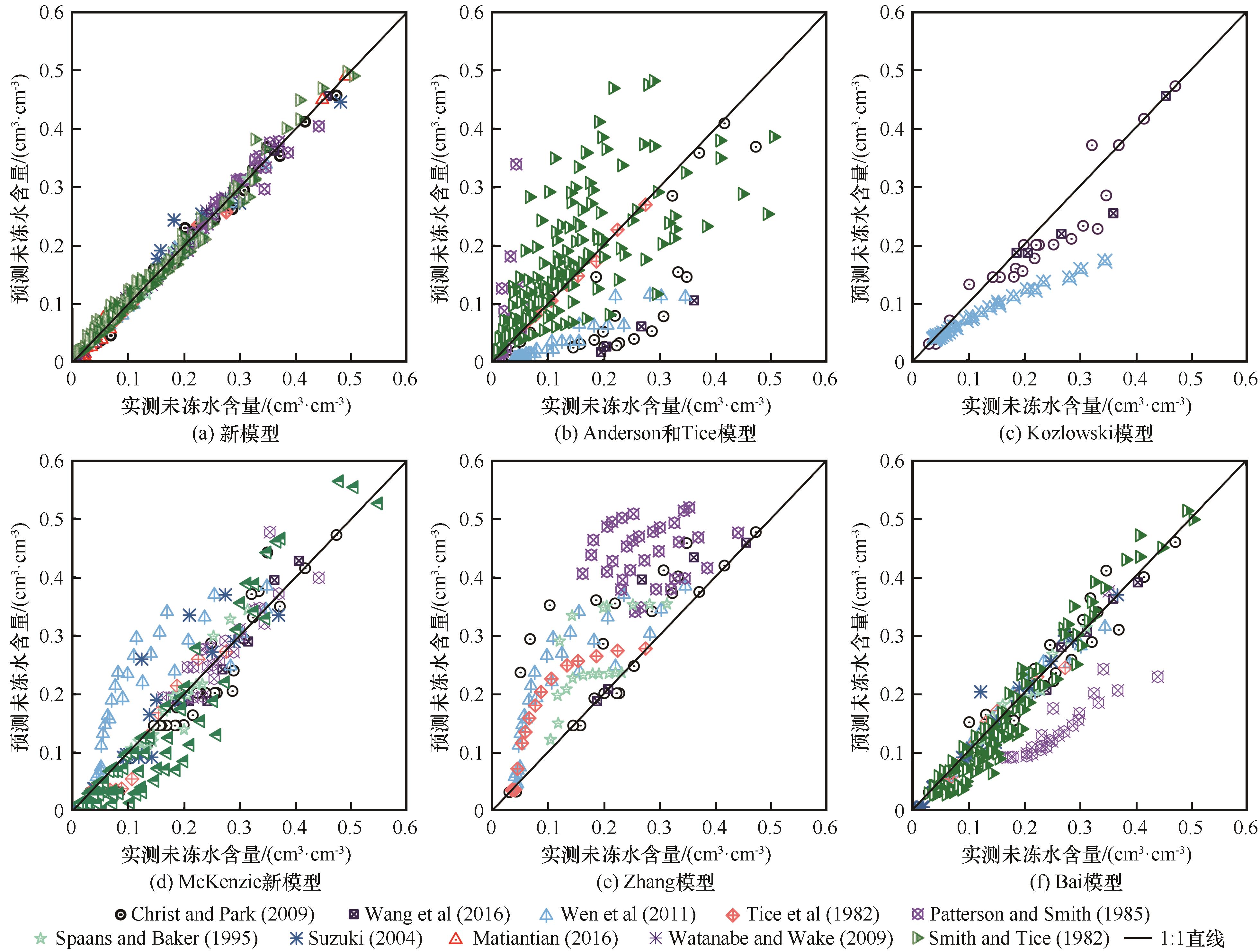

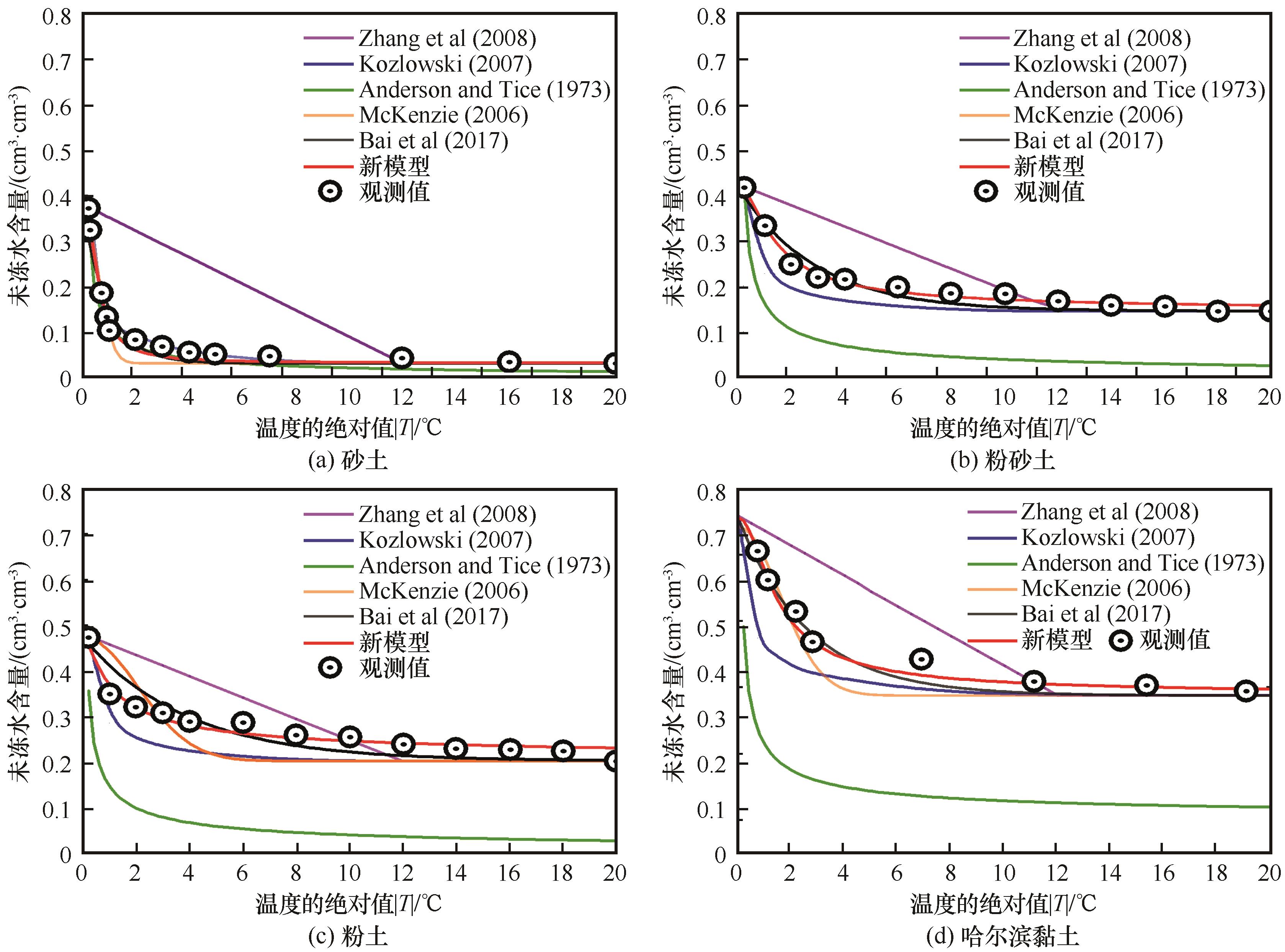

模型	RMSE	AD	NSE
新模型	0.031	0.0004	0.981
Anderson and Tice模型（1973）	0.157	0.134	-1.198
Zhang et al模型（2006）	0.101	-0.061	0.164
McKenzie模型（2006）	0.034	0.015	0.896
Kozlowski模型（2007）	0.046	0.028	0.828
Bai et al模型（2017）	0.024	0.006	0.950

作者（年份）	土壤样本	测定方法	比表面积/（m²·g^-1）	干密度/（g·cm^-3）	溶质浓度/%	初始含水量/（cm³·cm^-3）
Smith and Tice^［51］（1988）	Manchester黏土	TDR	18	1.425	-	0.471
	West Lebanon砾石	NMR	15	1.563	-	0.375
	高岭土	TDR	23	1.262	-	0.503
	Chena Hot Springs粉土	NMR	40	1.456	-	0.414
	Leda粉土	TDR	58	1.412	-	0.471
	Morin黏土	NMR	60	1.305	-	0.472
	Goodrich黏	TDR	68	1.289	-	0.467
	OB黏土	NMR	61	1.352	-	0.515
	Tuto黏土	TDR	78	0.920	-	0.674
	Sweden VFB 478黏土	MNR	113	1.116	-	0.548
	Suffield粉质黏土	TDR	148	1.339	-	0.494
	Ferderick黏土	NMR	159	1.209	-	0.492
	Ellsworth黏土	TDR	184	1.210	-	0.450
	Regina黏土	NMR	291	0.961	-	0.572
	Umiat膨润土	TDR	714	0.365	-	0.821
	Lanzhou粉土	NMR	34	1.655	-	0.364
	Niagara粉土	TDR	37	1.645	-	0.365
	Norway LE-1黏土	NMR	52	1.415	-	0.477
	Athena黏土	TDR	83	1.296	-	0.456
	ST-Sweden CTH 201黏土	NMR	106	1.128	-	0.573
	锂辉石	NMR	419	0.706	-	0.722
	Morin黏土	NMR	60	1.433	-	0.287
Patterson and Smith^［57］（1985）	粉质黏土	TDR	148	1.19	0	0.523
		TDR	148	1.19	10	0.523
		TDR	148	1.19	20	0.523
		TDR	148	1.19	35	0.523
Spaans and Baker^［52］（1996）	湿Waukegan粉质黏土	TDR	83	1.287	-	0.355
Spaans and Baker^［52］（1996）	干Waukegan粉质黏土	TDR	83	1.319	-	0.241
Suzuki^［10］（2004）	Brown Lowland soil	TDR	110.8	0.7560	-	0.30
Suzuki^［10］（2004）	Brown Lowland soil	TDR	110.8	0.5616	-	0.48
王大雁等^［55］（2006）	Harbin黏土	超声波	29.9	1.34	-	0.456
王大雁等^［55］（2006）	Lanzhou黄土	超声波	10.28	1.54	-	0.291
Christ and Park^［54］（2009）	砂土	TDR	15.32	1.90	-	0.372
	粉砂土	TDR	29.36	1.82	-	0.417
	粉土	TDR	37.10	1.53	-	0.473
Watanabe and Wake^［12］（2009）	砂土	NMR	1.6	1.43	-	0.26
	粉质黏土	NMR	29.9	1.13	-	0.370
	粉质黏土	NMR	29.9	1.13	-	0.211
温智等^［53］（2012）	青藏高原粉质黏土	NMR	8.12	1.56	-	0.45900
		NMR	8.12	1.56	-	0.39780
		NMR	8.12	1.56	-	0.35646
		NMR	8.12	1.56	-	0.25428
		NMR	8.12	1.56	-	0.31278
马田田等^［56］（2017）	粉土	NMR	6.22	1.6	-	0.45
马田田等^［56］（2017）	黏土	NMR	22.63	1.4	-	0.49

[1]	尹国安, 牛富俊, 林战举, 罗京, 刘明浩. 青藏高原热喀斯特湖演化及其对多年冻土的热影响模型计算研究[J]. 冰川冻土, 2022, 44(2): 355-365.
[2]	刘志云, 钟振涛, 崔福庆, 陈建兵, 彭惠. 青藏工程走廊冻融土热扩散系数特性与预测模型研究[J]. 冰川冻土, 2022, 44(2): 458-469.
[3]	恽晴飞, 谢春磊, 张泽, 刘有乾, 付峻松, 刘启. 球模仪测试冻结砂长期抗剪强度的双球模型解答及其试验研究[J]. 冰川冻土, 2022, 44(2): 485-494.
[4]	杜玉霞, 明锋, 赵淑萍, 张淑娟, 杨旭. 温度对土壤介电常数的影响规律研究[J]. 冰川冻土, 2022, 44(2): 634-642.
[5]	申艳军, 陈思维, 张蕾, 马鹏辉, 田思思, 马文. 冰雪型地质灾害链高位萌生、动力溃散及物相转化过程剖析[J]. 冰川冻土, 2022, 44(2): 643-656.
[6]	韩大伟, 杨成松, 张莲海, 石亚军, 尚飞. 基于分层核磁测试新技术的未冻水变化规律研究——以砂土冻融过程为例[J]. 冰川冻土, 2022, 44(2): 667-683.
[7]	薛健, 李宗省, 冯起, 缪驰远, 邓晓红, 狄振华, 叶爱中, 龚伟, 张百娟, 桂娟, 高文德. 1980—2017年祁连山水源涵养量时空变化特征[J]. 冰川冻土, 2022, 44(1): 1-13.
[8]	陈龙飞, 张万昌, 高会然. 三江源地区1980—2019年积雪时空动态特征及其对气候变化的响应[J]. 冰川冻土, 2022, 44(1): 133-146.
[9]	唐倩玉,张威,刘亮,柴乐,李亚鹏,张廉卿,孙波,张宏杰. 川西螺髻山清水沟倒数第二次冰期以来的冰川规模与古气候重建[J]. 冰川冻土, 2021, 43(6): 1869-1877.
[10]	苏辉东,贾仰文,刘欢,李耀军,杜军凯,牛存稳,甘永德,曾庆慧. 基于WEP-L模型的寒区流域径流演变模拟及归因分析[J]. 冰川冻土, 2021, 43(5): 1523-1530.
[11]	王一博,吕明侠,赵海鹏,高泽永. 青藏高原多年冻土区活动层土壤入渗特征及机理分析[J]. 冰川冻土, 2021, 43(5): 1301-1311.
[12]	吴阿丹,史艳梅,郭建文,李建轩,李恒. 新版数字黑河信息系统的设计与实现[J]. 冰川冻土, 2021, 43(5): 1606-1616.
[13]	何天豪, 高红凯, 李向应, 韩添丁, 贺志华, 张志才, 段峥, 刘敏, 丁永建. 水稳定同位素示踪的冰川流域水文模拟及不确定性研究[J]. 冰川冻土, 2021, 43(4): 1130-1143.
[14]	胡锦华, 陆峥, 仝金辉, 李小雁, 刘绍民, 杨晓帆. 基于计算流体力学的寒区土壤水热耦合模型研究[J]. 冰川冻土, 2021, 43(4): 948-963.
[15]	邓婕, 车涛. 滑雪场积雪模拟研究进展[J]. 冰川冻土, 2021, 43(2): 381-389.

一种新的土壤冻融特征曲线模型

A new model to describe soil freezing-thawing characteristic curve

RichHTML

PDF (PC)

赞

可视化

摘要/Abstract

引用本文

使用本文

图/表 17

参考文献 61

相关文章 15

Metrics

本文评价

推荐阅读 0

条件	溶质浓度/（g·L^-1 NaCl）	α	β	T_f/℃	RMSE/（cm³·cm^-3）	AD/（cm³·cm^-3）	NSE	综合指标
不考虑T_f，用式（19）计算	0	18.41	1.46		0.015	-0.0005	0.951	RMSE=0.014 AD=0.00007 NSE=0.960
	10	1.87	1.86		0.005	-0.0002	0.992
	20	0.65	2.42		0.017	0.0020	0.952
	35	0.33	2.81		0.016	-0.0001	0.877
考虑T_f，用式（20）计算，且T_f通过经验公式得到	0	18.41	1.46	0	0.015	-0.0050	0.951	RMSE=0.013 AD=-0.0002 NSE=0.965
	10	2.89	1.70	0.61	0.006	-0.0003	0.984
	20	1.58	1.81	1.22	0.010	0.0007	0.985
	35	1.15	1.76	2.09	0.017	0.0002	0.856
考虑T_f，用式（20）计算，且T_f通过参数拟合得到	0	18.41	1.46	0	0.015	-0.005	0.951	RMSE=0.013 AD=-0.0002 NSE=0.965
	10	1.87	1.86	0	0.005	-0.002	0.992
	20	3.98	1.52	4.33	0.003	-0.001	1
	35	0.57	2.18	0.60	0.017	-0.002	0.897
