不同冻结条件下辽西风积砂土动力参数试验研究

doi:10.7522/j.issn.1000-0240.2020.0102

摘要/Abstract

摘要：

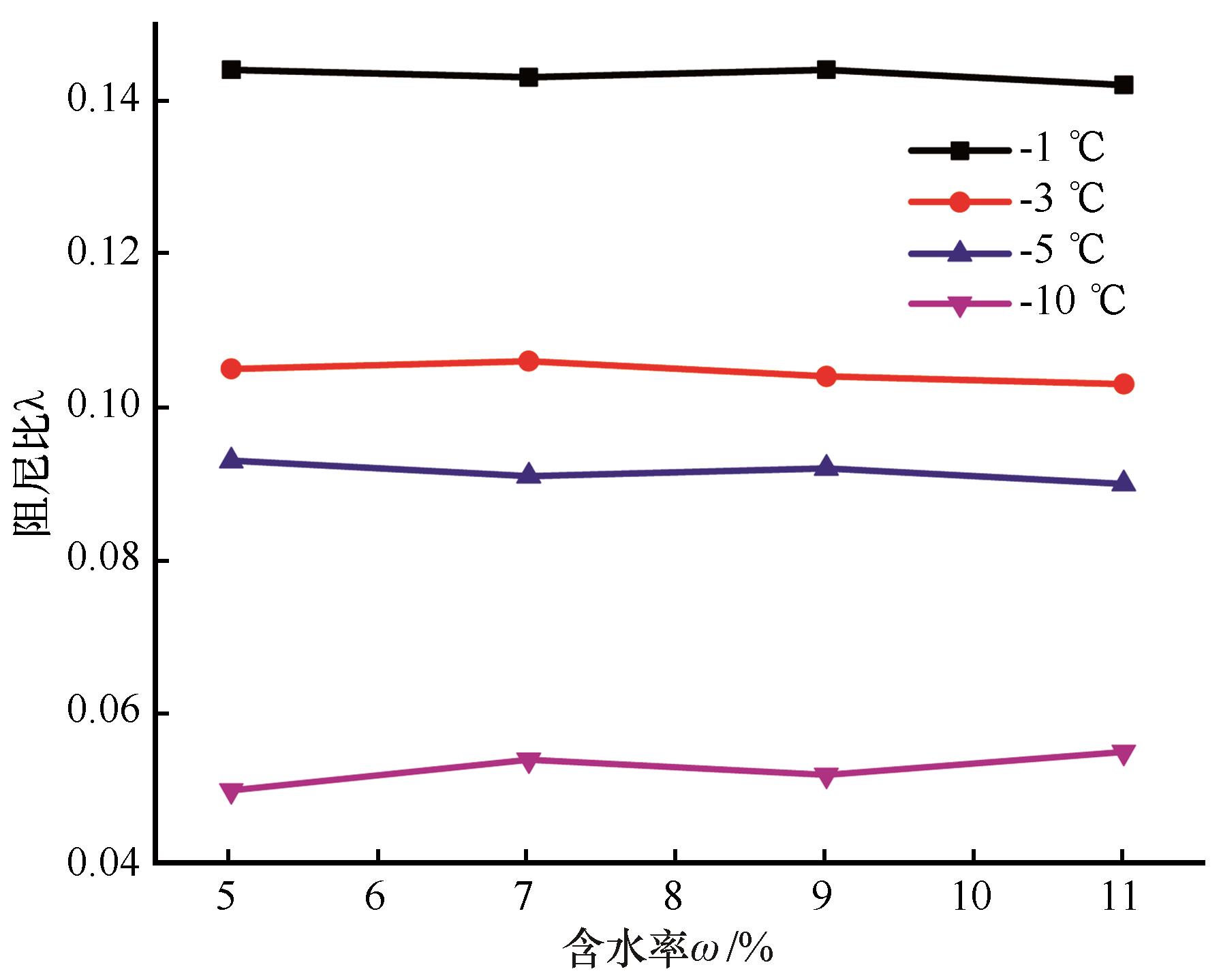

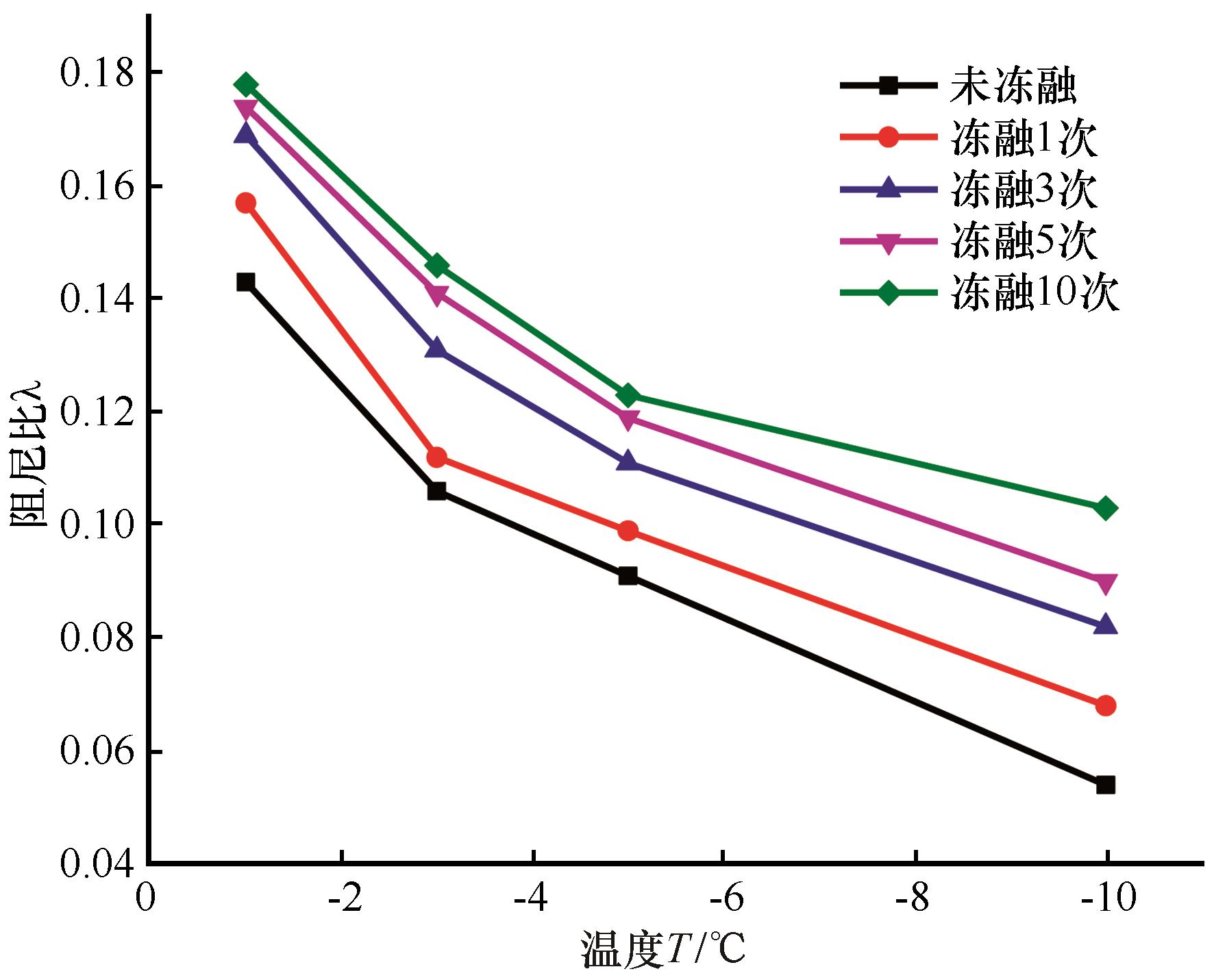

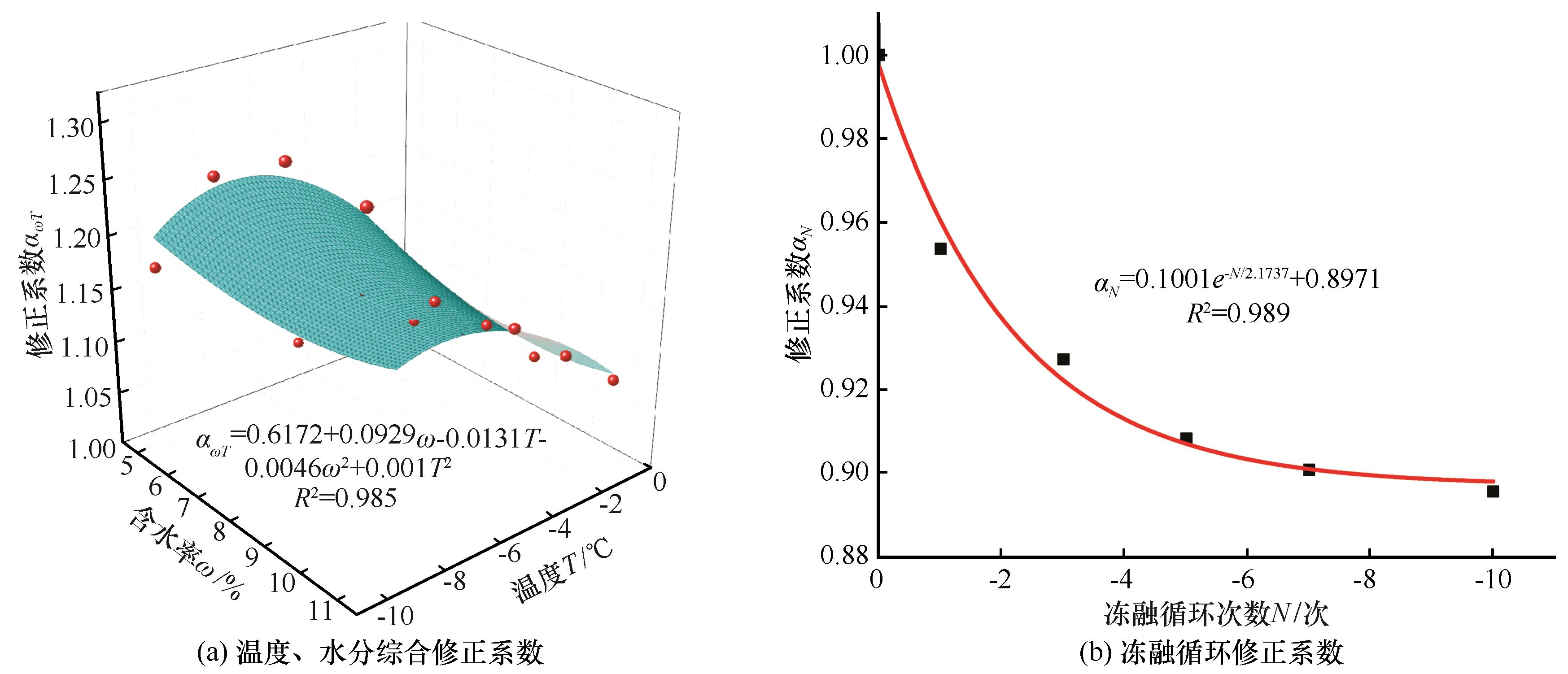

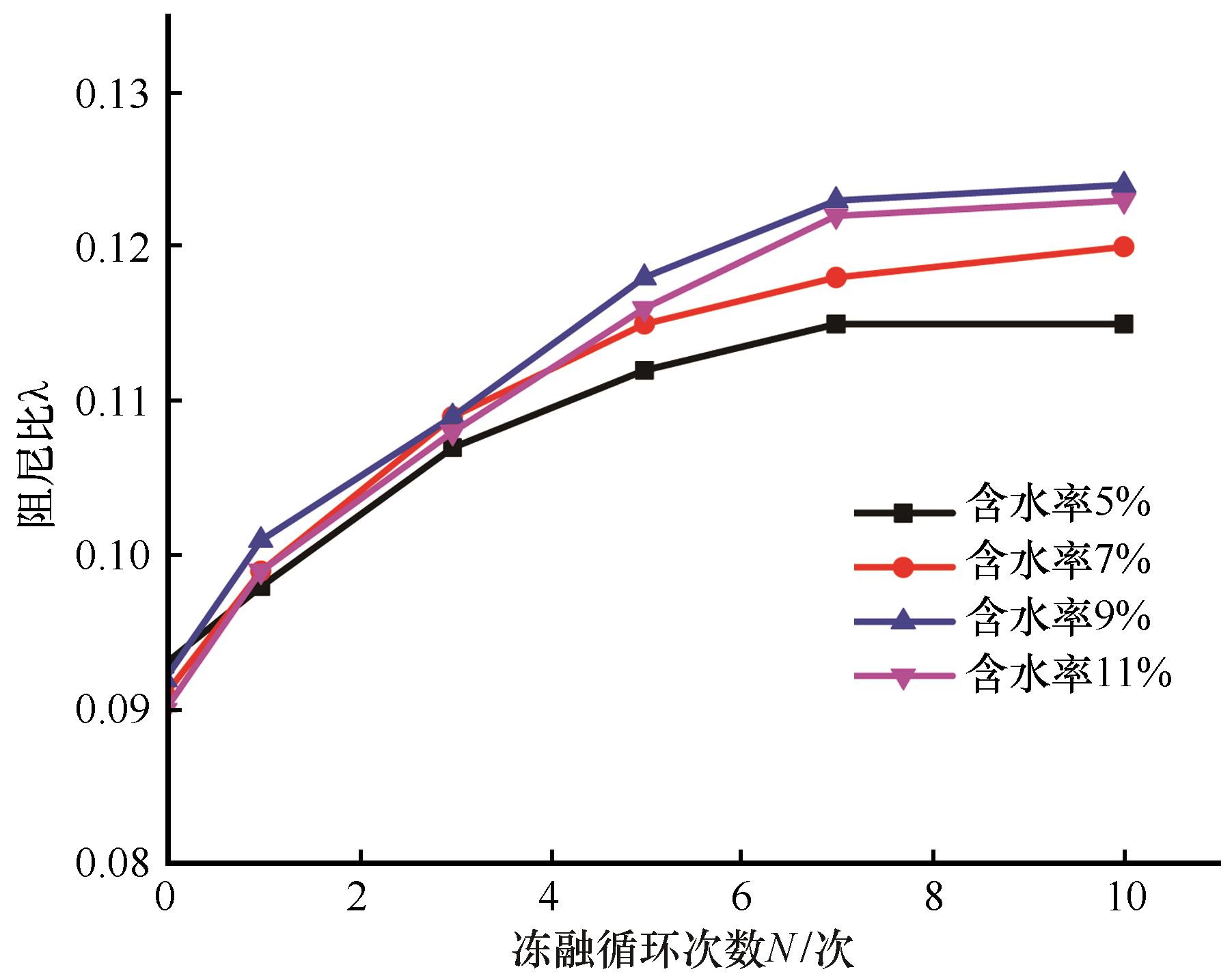

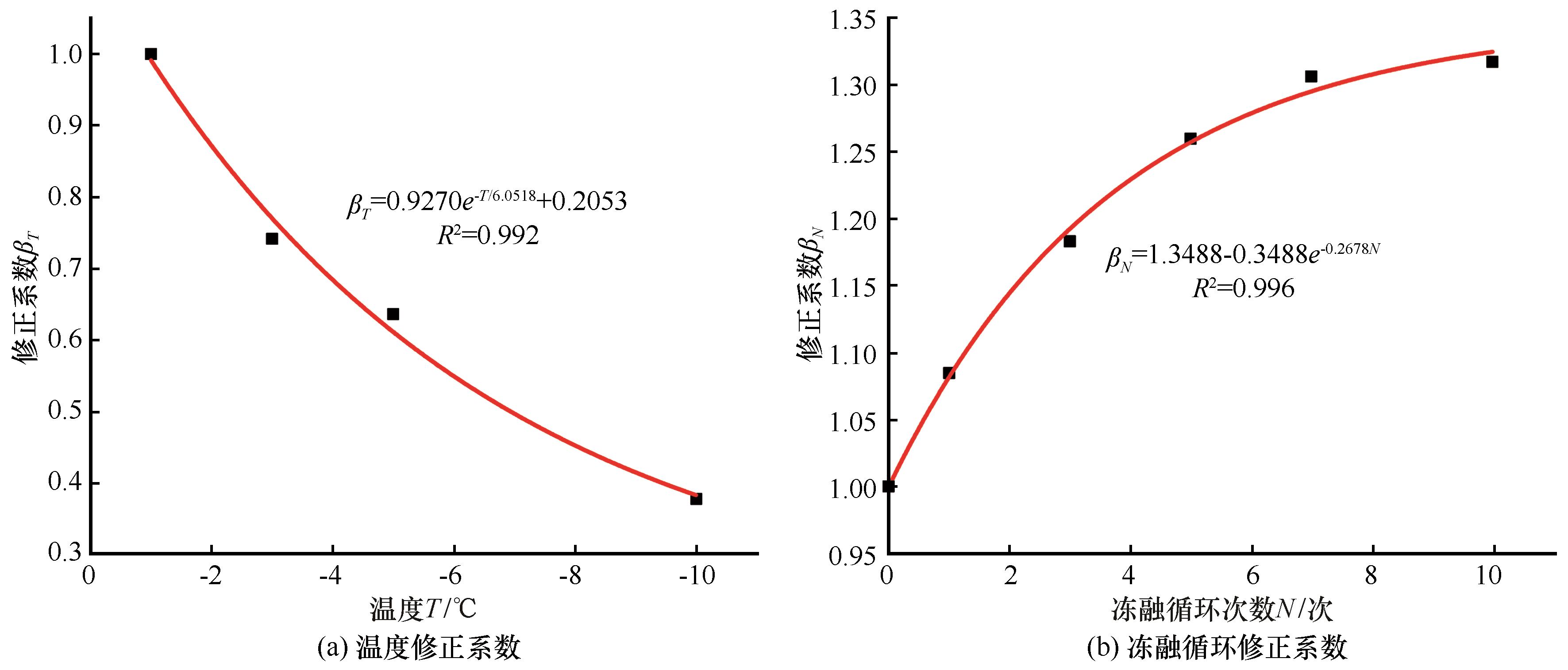

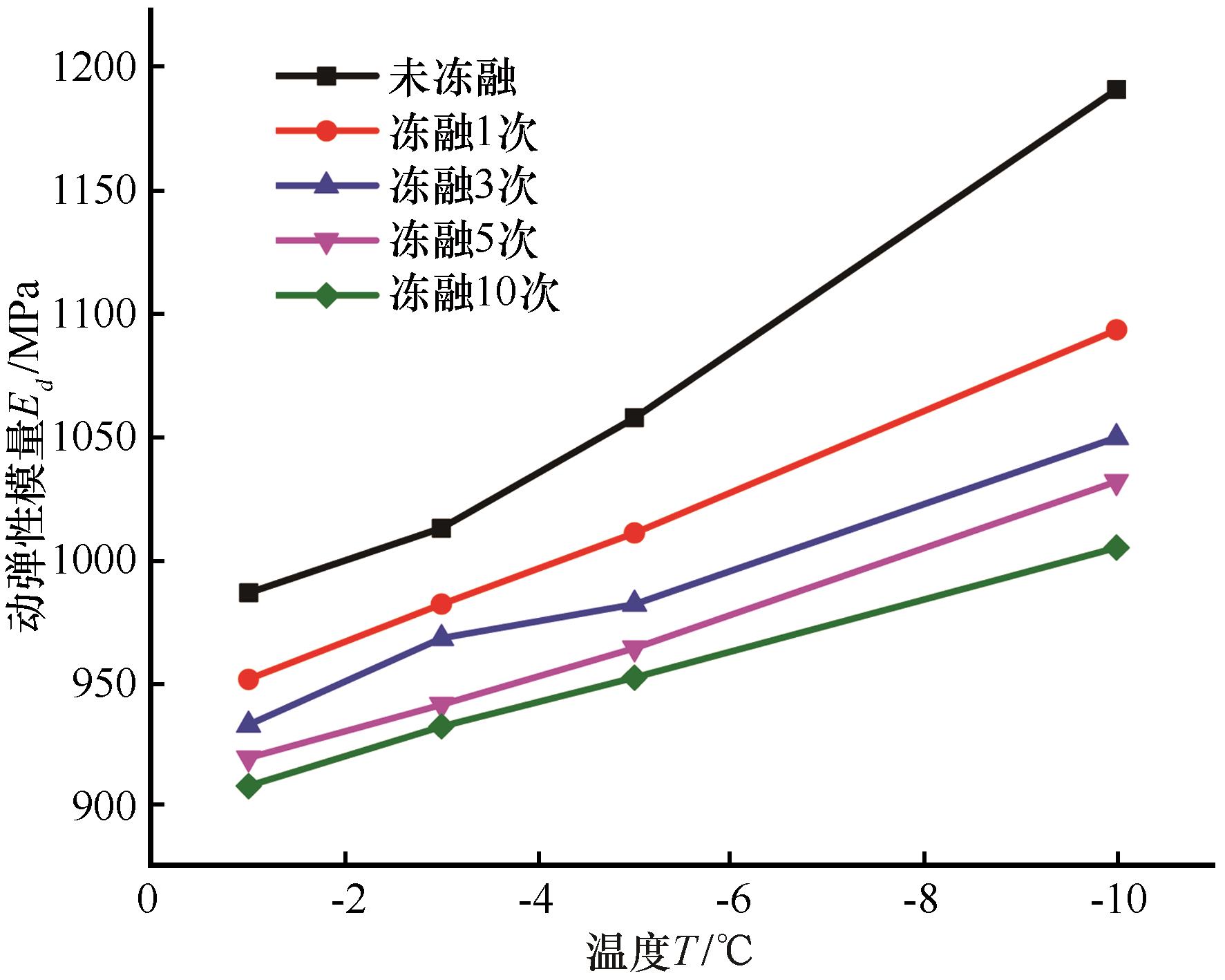

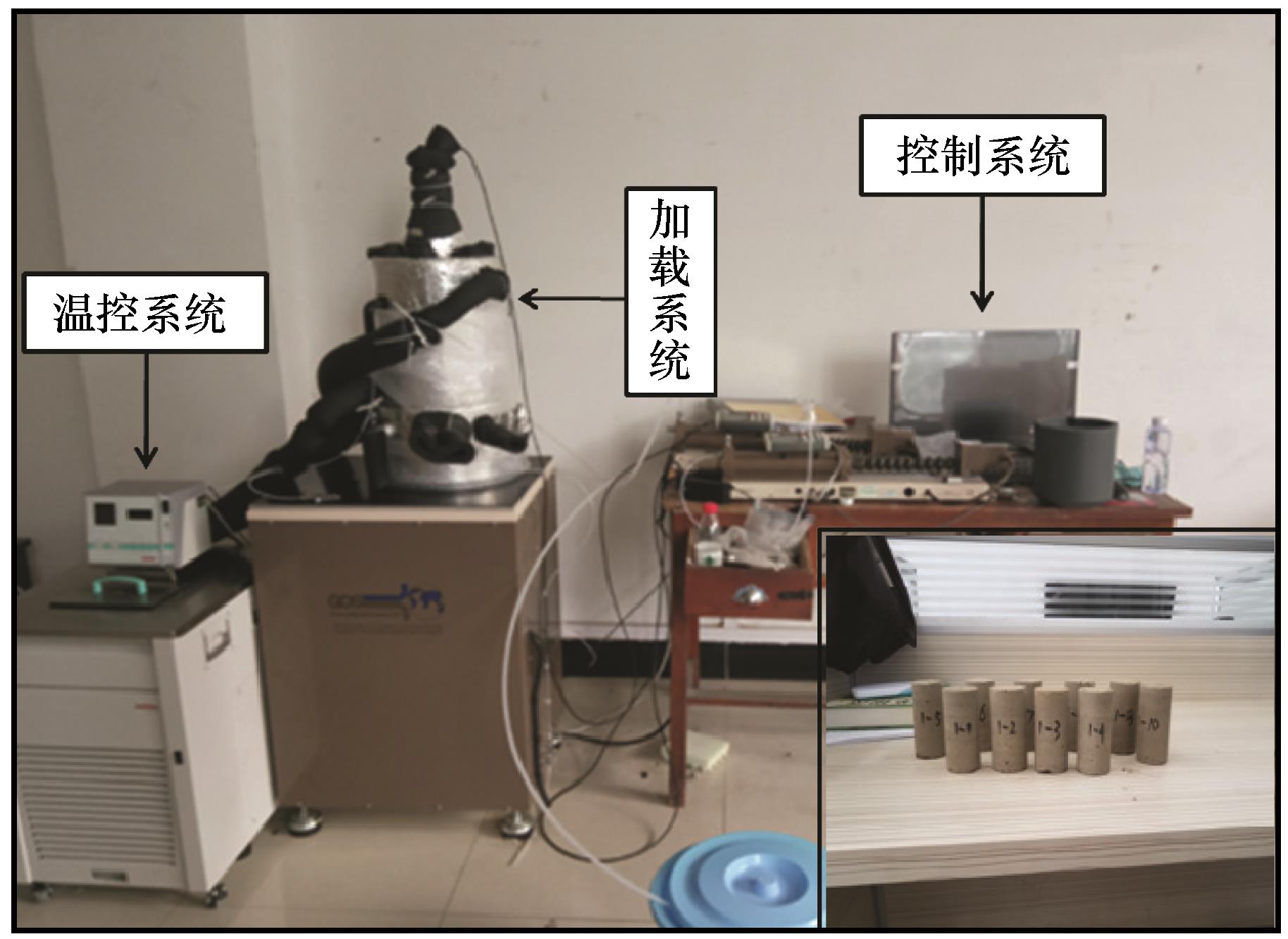

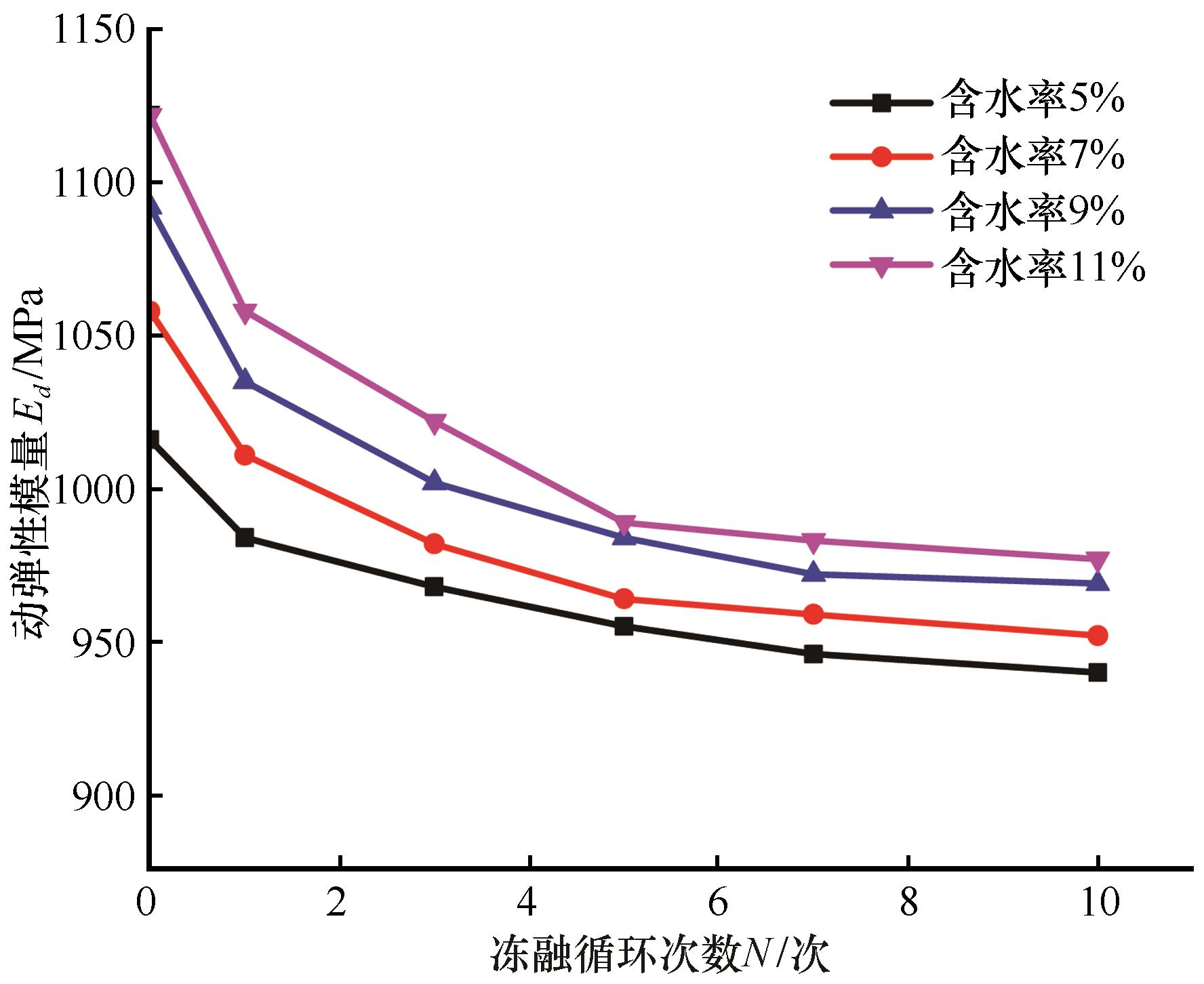

为研究不同冻结条件对辽西风积砂土动力参数的影响，以京沈客运专线阜新段路基为研究背景，利用GDS冻土动态三轴测试系统对不同温度、水分、冻融次数下风积砂土的动弹性模量及阻尼比进行了测试，获得了土体动弹性模量及阻尼比的变化规律，提出了风积砂土动力参数的修正系数。结果表明：随着环境温度的降低，土体动弹性模量逐渐增大，阻尼比逐渐减小，温度与动弹性模量之间近似呈线性关系，与阻尼比呈指数关系；随着含水率的增加，土体动弹性模量逐渐增大。存在着一个含水率敏感区间，在此区间内动弹性模量变化较为明显，含水率与阻尼比之间关系不明显，随着含水率的增加阻尼比稍有降低；随着冻融循环次数的增加动弹性模量逐渐降低，阻尼比逐渐增大，前5次冻融循环对土体动力参数的影响较大，之后影响逐渐减小。在此基础上，建立了风积砂土动力参数的修正系数，能够较好的反映不同冻结条件下土体动力参数的变化规律，为季冻区铁道工程建设提供参考。

关键词: 动弹性模量, 阻尼比, 温度, 含水率, 冻融循环, 修正系数

Abstract:

In order to study the influence of different freezing conditions on the dynamic parameters of aeolian sand in western Liaoning Province， taking the Fuxin Section of Beijing to Shenyang Passenger Line as the research background， the effects of temperature， water content， freeze-thaw cycles on dynamic elastic modulus and damping ratio of frozen soil were tested by using GDS dynamic triaxial testing system. The variations of dynamic modulus and damping ratio of soil were obtained， and the correction coefficient of aerodynamic parameters of aeolian sand was proposed. The changes of dynamic modulus and damping ratio of soil were obtained， and the correction coefficient of dynamic characteristic parameters of aeolian sand was given from the test. The results show that with decrease of ambient temperature， the dynamic modulus of soil increases gradually， and the damping ratio decreases gradually. The temperature is approximately linear changing with elastic modulus， and is exponentially related to damping ratio. With the increase of water content， the dynamic modulus of soil increases gradually； there is a sensitive interval of water content， in which the dynamic modulus of elasticity changes obviously. The relationship between water content and damping ratio is not very obvious， and the damping ratio decreases slightly with the increase of water content. With increase of freeze-thaw cycles， dynamic elastic modulus decreases gradually， and the damping ratio increases gradually. During the first five freeze-thaw cycles there is great influence on the dynamic parameters of soil， and then the influence decreases gradually. The correction coefficient of the dynamic parameters of the aeolian sand is worked out， which reflects the variation of the dynamic parameters of the soil under different freezing conditions， and would be useful for railway construction in seasonal frozen areas.

Key words: dynamic modulus, damping ratio, temperature, water content, freeze-thaw cycle, correction coefficient

中图分类号:

U416

张向东, 任昆, 刘家顺. 不同冻结条件下辽西风积砂土动力参数试验研究[J]. 冰川冻土, 2020, 42(4): 1229-1237.

Xiangdong ZHANG, Kun REN, Jiashun LIU. Experimental study on dynamic parameters of aeolian sand in western Liaoning Province under different freezing conditions[J]. Journal of Glaciology and Geocryology, 2020, 42(4): 1229-1237.

图/表 16

表1

图1

图2

表2

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12

图13

图14

参考文献 18

1	He Fei， Wang Xu， Liu Deren， et al. Experimental study on dynamic characteristic parameters of undisturbed frozen sandy soil of Qinghai-Tibet Railway［J］. Journal of the China Railway Society， 2017， 39（6）： 112 - 117.
	何菲，王旭，刘德仁，等. 青藏铁路原状冻结砂土动力特性参数试验研究［J］. 铁道学报， 2017， 39（6）： 112 - 117.
2	Yu Xiaobo， Sun Rui， Yuan Xiaoming， et al. Influence of negative temperature on dynamic shear modulus and damping ratio of soil［J］. Chinese Journal of Rock Mechanics and Engineering， 2016， 35（7）： 1452 - 1465.
	于啸波，孙锐，袁晓铭，等. 负温对土动剪切模量阻尼比的影响规律［J］. 岩石力学与工程学报， 2016， 35（7）： 1452 - 1465.
3	Wang Jing， Xiang Lü， Zhang Yunlong， et al. Study on relationship static and dynamic moduli of subgrade soil in seasonal frozen area［J］. Journal of Highway and Transportation Research and Development， 2016， 33（9）： 25 - 30.
	王静，吕翔，张云龙，等. 季冻区路基土静动模量关系研究［J］. 公路交通科技， 2016， 33（9）： 25 - 30.
4	Wang Jing， Liu Hanbing， Wu Chunli， et al. Influence of freeze-thaw cycles on dynamic characteristics of subgrade soils with different plasticity indices［J］. Chinese Journal of Geotechnical Engineering， 2014， 36（4）： 633 - 639.
	王静，刘寒冰，吴春利，等. 冻融循环对不同塑性指数路基土动力特性影响［J］. 岩土工程学报， 2014， 36（4）： 633 - 639.
5	Luo Fei， He Yiting， Zhao Shuping， et al. Experimental study of damping ratio of frozen soil under stepwise loading［J］. Rock and Soil Mechanics， 2015， 36（11）： 3143 - 3149.
	罗飞，何依婷，赵淑萍，等. 分级加载下冻土阻尼比的试验研究［J］. 岩土力学， 2015， 36（11）： 3143 - 3149.
6	Yan Han， Wang Tianliang， Liu Jiankun， et al. Experimental study of dynamic parameters of silty soil subjected to repeated freeze-thaw［J］. Rock and Soil Mechanics， 2014， 35（3）： 683 - 688.
	严晗，王天亮，刘建坤，等. 反复冻融条件下粉砂土动力学参数试验研究［J］. 岩土力学， 2014， 35（3）： 683 - 688.
7	Vinson T S. Response of frozen ground to dynamic loadings： Chapter 9 in geotechnical engineering in cold regions［M］. New York： McGraw-Hill Book Company， Inc.， 1978： 405 - 458.
8	Czajkowski R L， Vinson T S. Dynamic properties of frozen silt under cyclic loading［J］. Journal of Geotechnical and Geoenvironmental Engineering Div.， ASCE， 1980， 106（GT9）： 963 - 980.
9	Xie Shengbo， Qu Jianjun， Lai Yuanming， et al. Effects of freeze-thaw cycles on soil mechanical and physical properties in the Qinghai-Tibet Plateau［J］. Journal of Mountain Science， 2015， 12（4）： 999 - 1009.
10	Luo Fei， Zhao Shuping， Ma Wei， et al. Study of determining the dynamic parameters of frozen clay［J］. Journal of Glaciology and Geocryology， 2016， 38（5）：1340 - 1345.
	罗飞，赵淑萍，马巍，等. 冻结黏土的动力参数确定方法研究［J］. 冰川冻土， 2016， 38（5）：1340 - 1345.
11	Liu Yutong， Yang Lin. Study of the mechanical properties of stabilized soil containing PPF under freezing and thawing cycles［J］. Journal of Glaciology and Geocryology， 2017， 39（4）： 850 - 857.
	刘雨彤，杨林. 冻融作用下PPF稳定土力学性能研究［J］. 冰川冻土， 2017， 39（4）： 850 - 857.
12	Wang Qiang， Yin Yuting， Cui Jinyang， et al. Research of the strength model of cement solidified lead-contaminated soil under freezing and thawing cycles［J］. Journal of Glaciology and Geocryology， 2017， 39（3）： 623 - 628.
	王强，尹钮婷，崔进杨，等. 冻融循环条件下水泥固化铅污染十强度模型研究［J］. 冰川冻土， 2017， 39（3）： 623 - 628.
13	Ministry of Railways of the People’s Republic of China. ， Code for design on subgrade of railway ［S］. Beijing： China Railway Publishing House， 2005. ［中华人民共和国铁道部. ，铁路路基设计规范［S］. 北京：中国铁道出版社， 2005.］
14	Xiao Donghui， Ma Wei， Zhao Shuping， et al. Study of the dynamic parameters of frozen soil： achievements and prospects［J］. Journal of Glaciology and Geocryology， 2015， 37（6）： 1611 - 1626.
	肖东辉，马巍，赵淑萍，等. 冻土动力学参数研究的成果综述与展望［J］. 冰川冻土， 2015， 37（6）： 1611 - 1626.
15	Zhan Yongxiang， Jiang Guanlu. Study of dynamic characteristics of soil subgrade bed for ballastless track［J］. Rock and Soil Mechanics， 2010， 31（2）： 392 - 396.
	詹永祥，蒋关鲁. 无砟轨道路基基床动力特性的研究［J］. 岩土力学， 2010， 31（2）： 392 - 396.
16	Wang Qiyun， Zhang Jiasheng， Wang Jia. Large-scale triaxial test study on subgrade filler of group B-coarse grained soil of high speed railway［J］. Industrial Construction， 2014， 44（10）： 86 - 90.
	王启云，张家生，王佳. 高速铁路路基粗粒土B组填料大型动三轴试验研究［J］. 工业建筑， 2014， 44（10）： 86 - 90.
17	Luo Fei， Zhao Shuping， Ma Wei， et al. Quantitative research on morphological characteristics of hysteretic curves of Qinghai-Tibet frozen clay［J］. Chinese Journal of Rock Mechanics and Engineering， 2013， 32（1）： 208 - 215.
	罗飞，赵淑萍，马巍，等. 青藏冻结黏土滞回曲线形态特征的定量研究［J］. 岩石力学与工程学报， 2013， 32（1）： 208 - 215.
18	Jiao Guide， Zhao Shuping， Ma Wei， et al. Evolution laws of hysteresis loops of frozen soil under cyclic loading［J］. Chinese Journal of Geotechnical Engineering， 2013， 35（7）： 1343 - 1349.
	焦贵德，赵淑萍，马巍，等. 循环荷载下冻土的滞回圈演化规律［J］. 岩土工程学报， 2013， 35（7）： 1343 - 1349.

组号	温度T/℃	含水率ω/%	冻融次数N/次
1	-1、 -3、 -5、 -10	5、 7、 9、 11	0
2	-1、 -3、 -5、 -10	7	0、 1、 3、 5、 7、 10
3	-5	5、 7、 9、 11	0、 1、 3、 5、 7、 10
