电势梯度对冻结黄土电渗效果影响的试验研究

doi:10.7522/j.issn.1000-0240.2021.0030

冰川冻土 ›› 2021, Vol. 43 ›› Issue (4): 1083-1091.doi: 10.7522/j.issn.1000-0240.2021.0030

电势梯度对冻结黄土电渗效果影响的试验研究

金豆豆¹^,³(), 张泽¹^,²^,⁴(), 冯文杰¹, 王金国⁵, 岳攀⁵, 杨曙光¹

^1.中国科学院西北生态环境资源研究院冻土工程国家重点实验室，甘肃兰州 730000
^2.东北林业大学土木工程学院/寒区科学与工程研究院，哈尔滨黑龙江 150040
^3.中国科学院大学，北京 100049
^4.东北多年冻土区地质环境系统教育部野外科学观测研究站（东北林业大学）/东北多年冻土区环境、道路建设与养护协同创新中心（东北林业大学），哈尔滨黑龙江 150040
^5.雅砻江水电开发有限公司，四川成都 610051

收稿日期:2021-03-14 修回日期:2021-06-12 出版日期:2021-08-31 发布日期:2021-09-09
通讯作者: 张泽 E-mail:jdoudoou@163.com;zez@nefu.edu.cn
作者简介:金豆豆，硕士研究生，主要从事冻土工程研究. E-mail： jdoudoou@163.com
基金资助:
国家自然科学基金项目(41771078);国家自然科学基金委员会（NSFC）与俄罗斯基础研究基金会（RFBR）合作交流项目(42011530083);雅砻江流域水电开发有限公司科学技术项目(YLLHK-LHA-2019006);中国地质调查局发展研究中心《找矿哲学研究》项目(D219043);Совместный конкурс фундаментальных проектов РФФИ-ГФЕН（《ГФЕН_а》-20-55-53006）［俄罗斯基础科学基金委员会-中国国家自然科学基金委员会合作交流项目（《ГФЕН_а》-20-55-53006）］资助

Experimental study on the influence of electric potential gradient on the electroosmosis effect of frozen loess

Doudou JIN¹^,³(), Ze ZHANG¹^,²^,⁴(), Wenjie FENG¹, Jinguo WANG⁵, Pan YUE⁵, Shuguang YANG¹

^1.State Key Laboratory of Frozen Soil Engineering，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Science，Lanzhou 730000，China
^2.School of Civil Engineering / Institute of Cold Regions Science and Technology，Northeast Forestry University，Harbin 150040，China
^3.University of Chinese Academy of Sciences，Beijing 100049，China
^4.Northeast-China Observatory and Research-Station of Permafrost Geo-Environment-Ministry of Education / Coordinated Innovation Center for Permafrost Environment and Road Construction and Maintenance in Northeast-China，Northeast Forestry University，Harbin 150040，China
^5.Yalong River Hydropower Development Company，Chengdu 610051，China

Received:2021-03-14 Revised:2021-06-12 Online:2021-08-31 Published:2021-09-09
Contact: Ze ZHANG E-mail:jdoudoou@163.com;zez@nefu.edu.cn

摘要/Abstract

摘要：

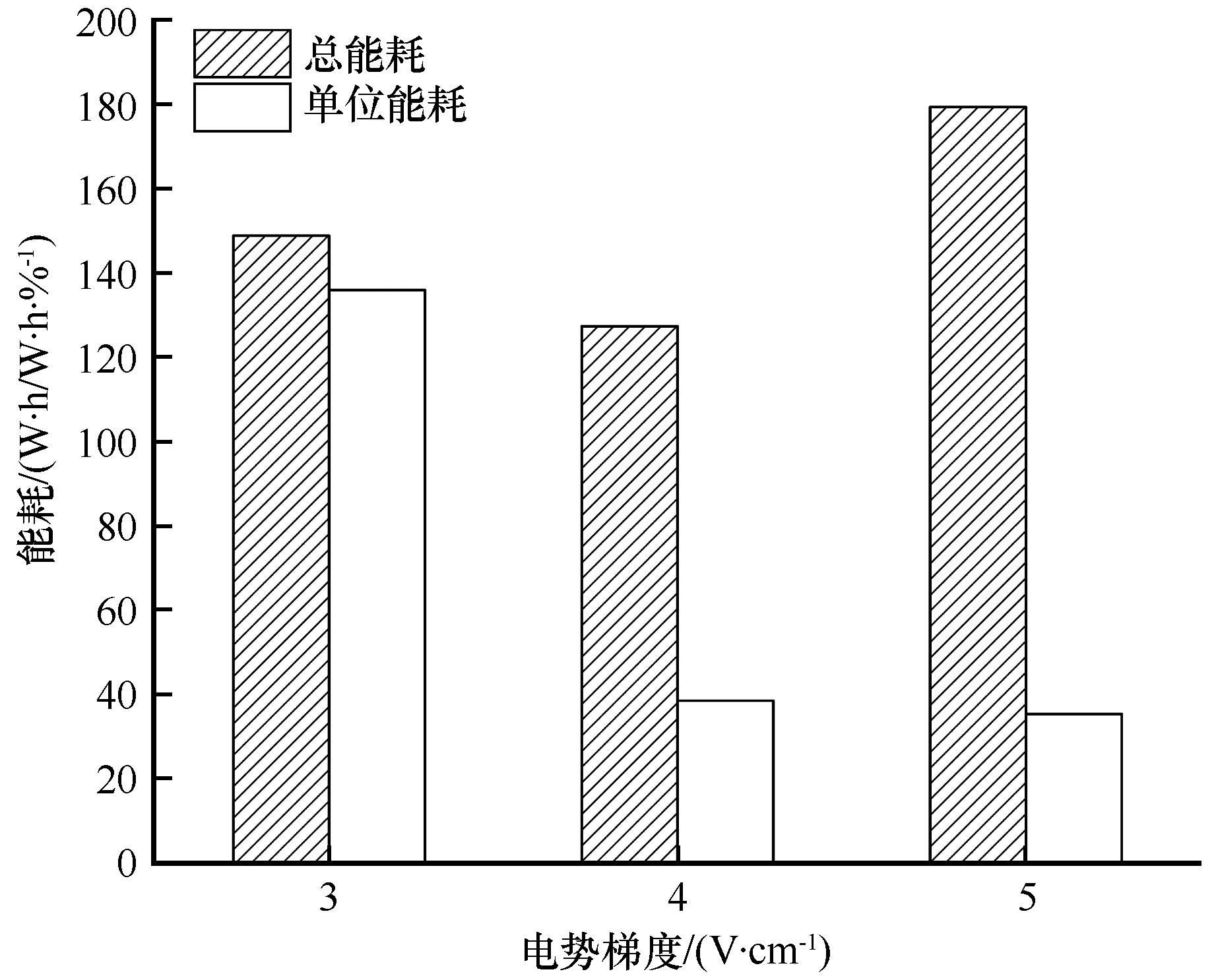

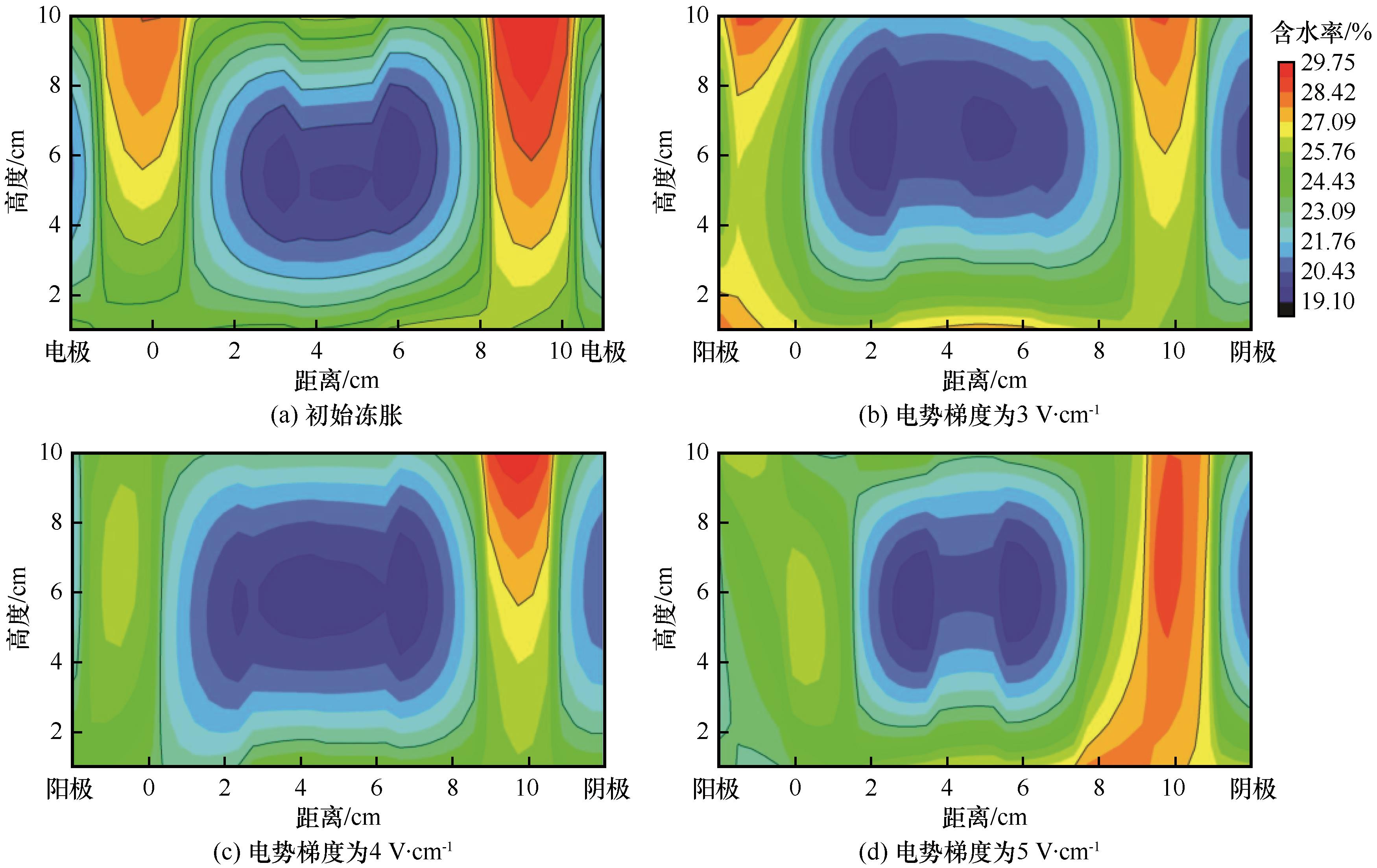

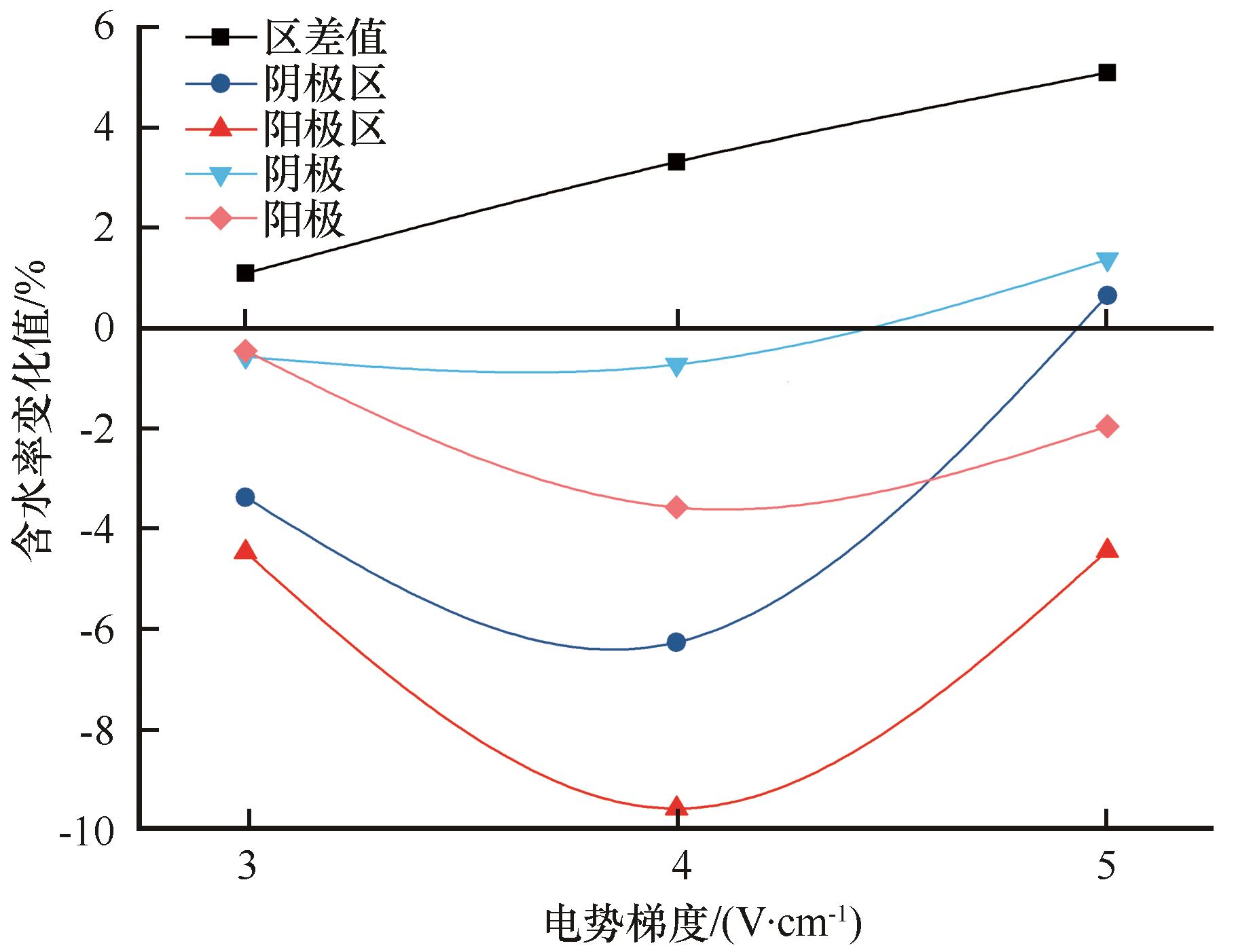

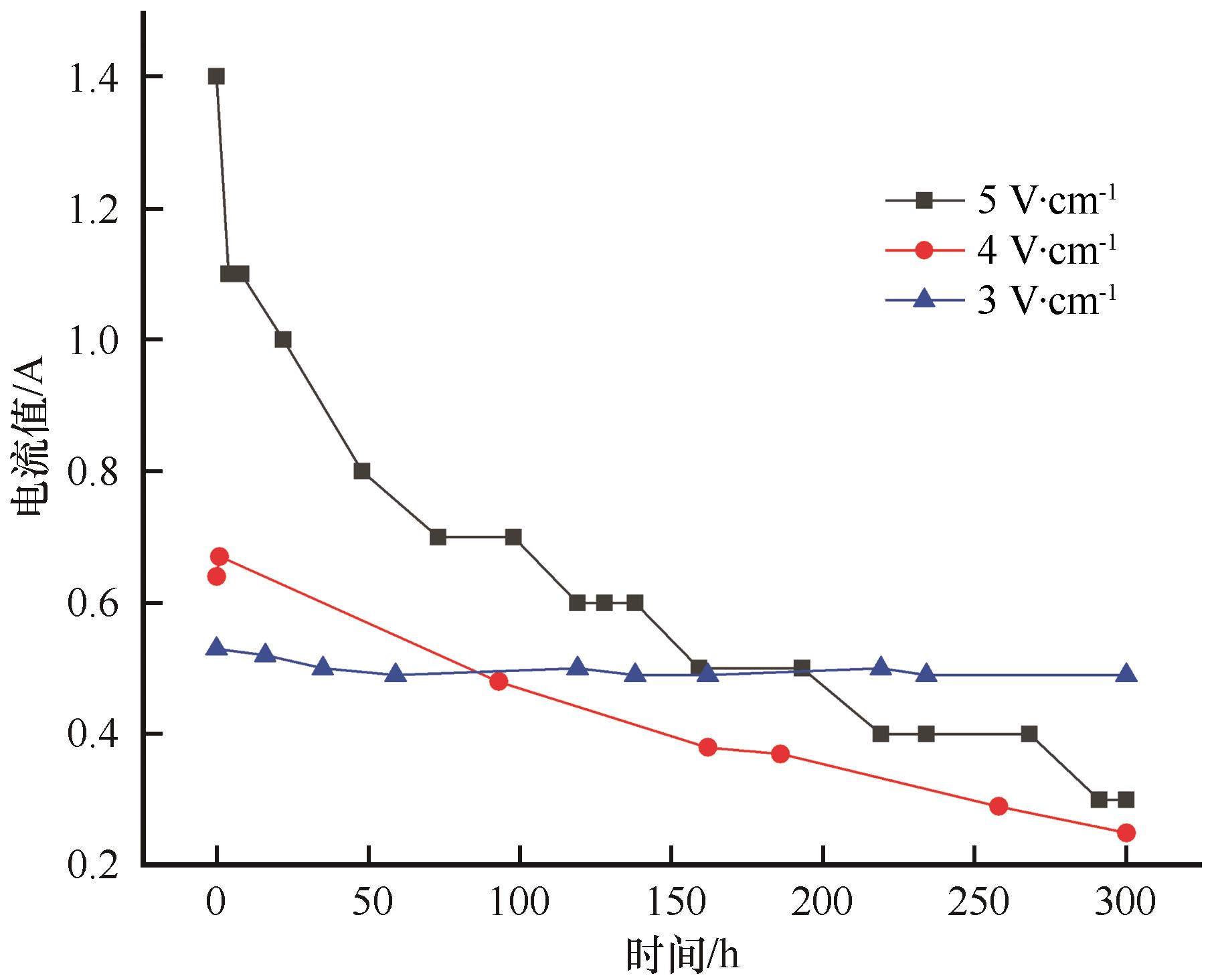

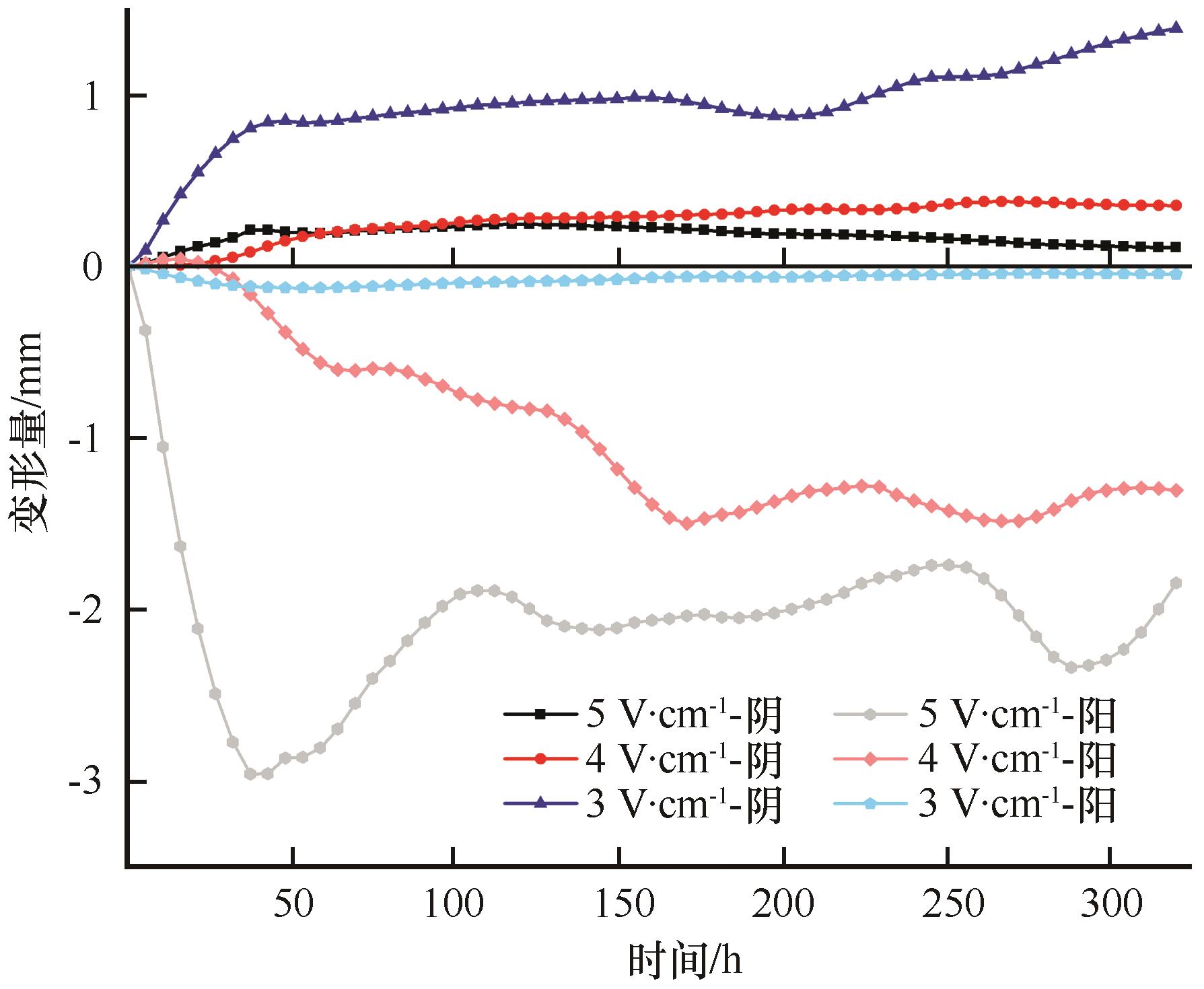

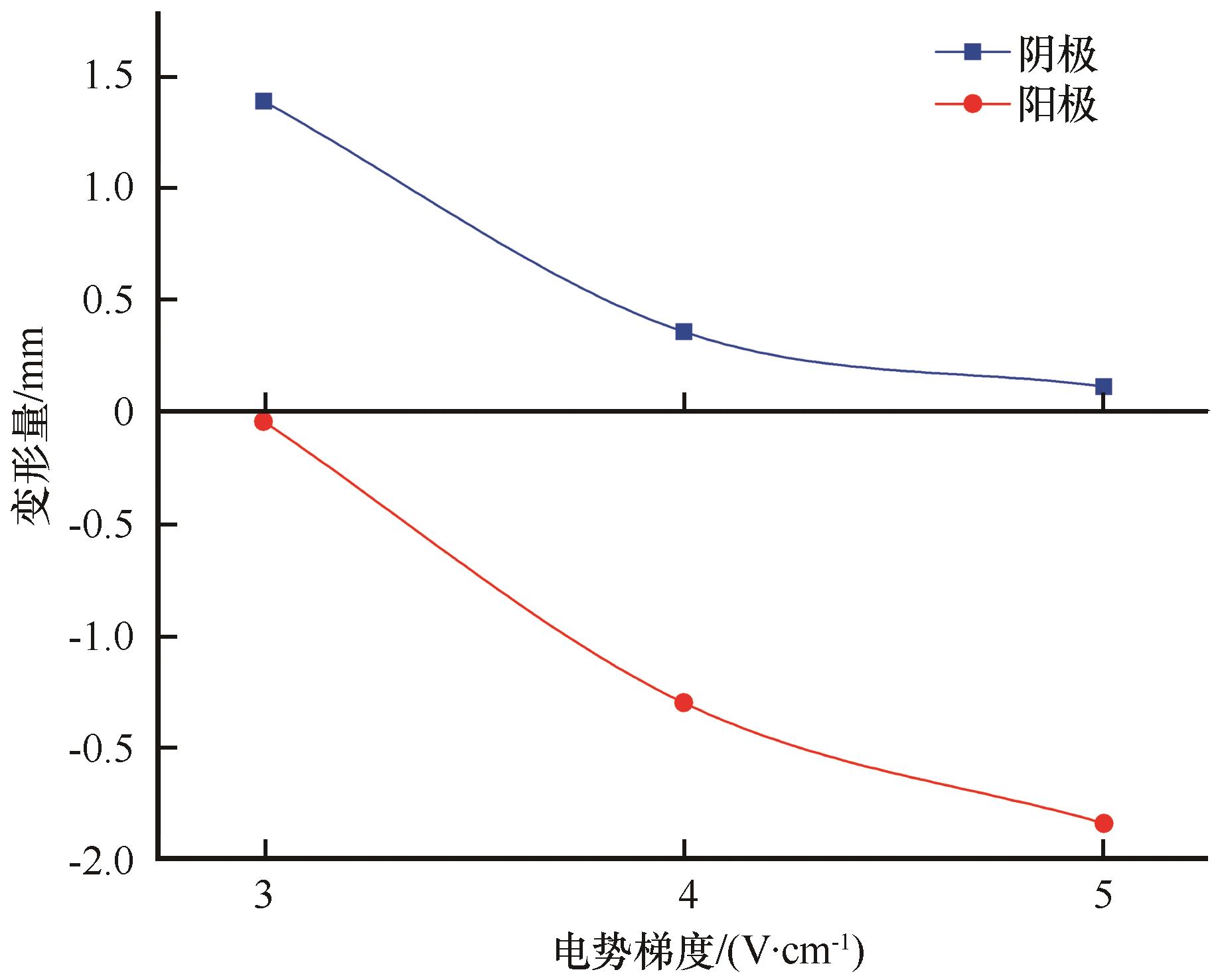

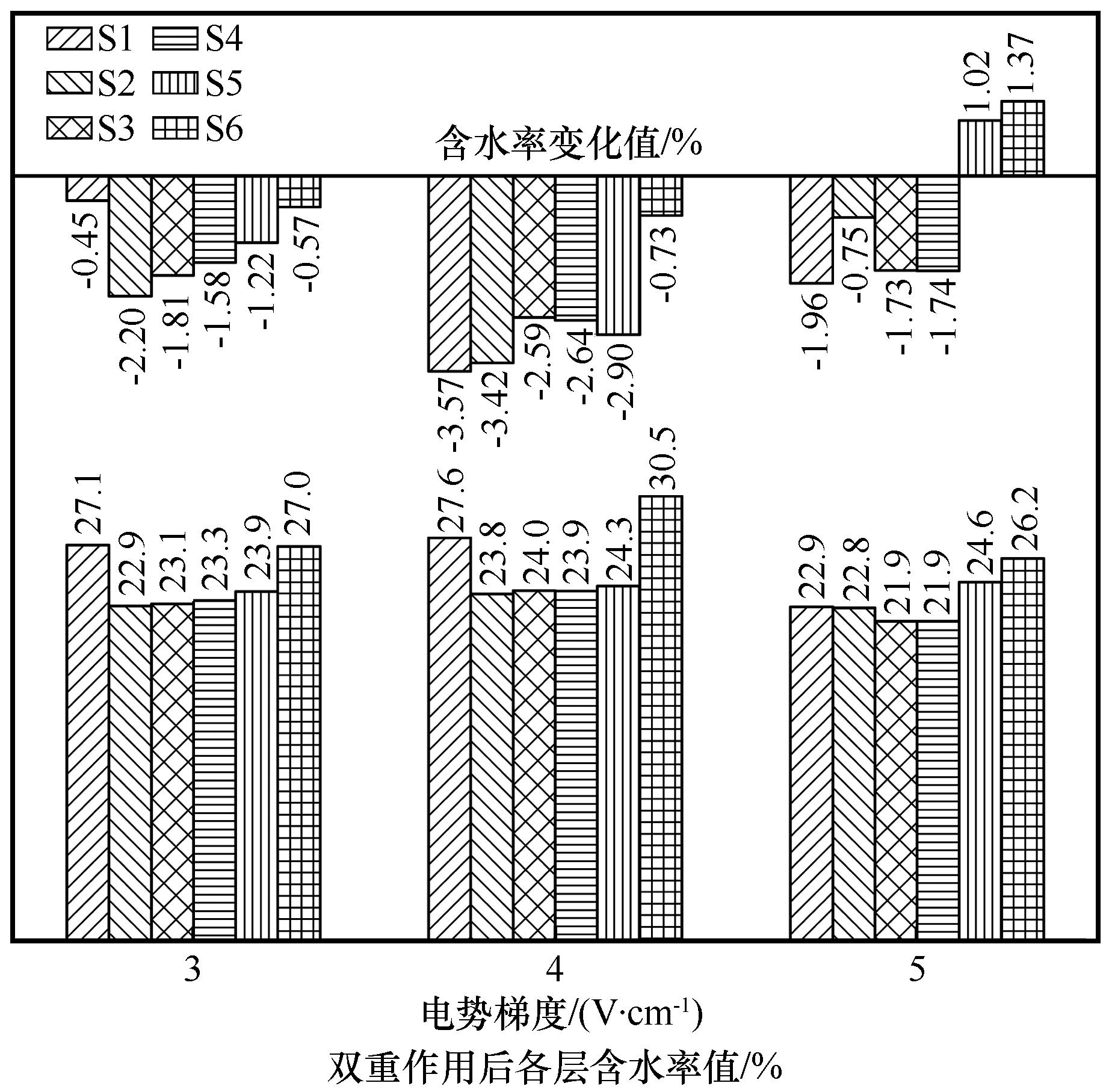

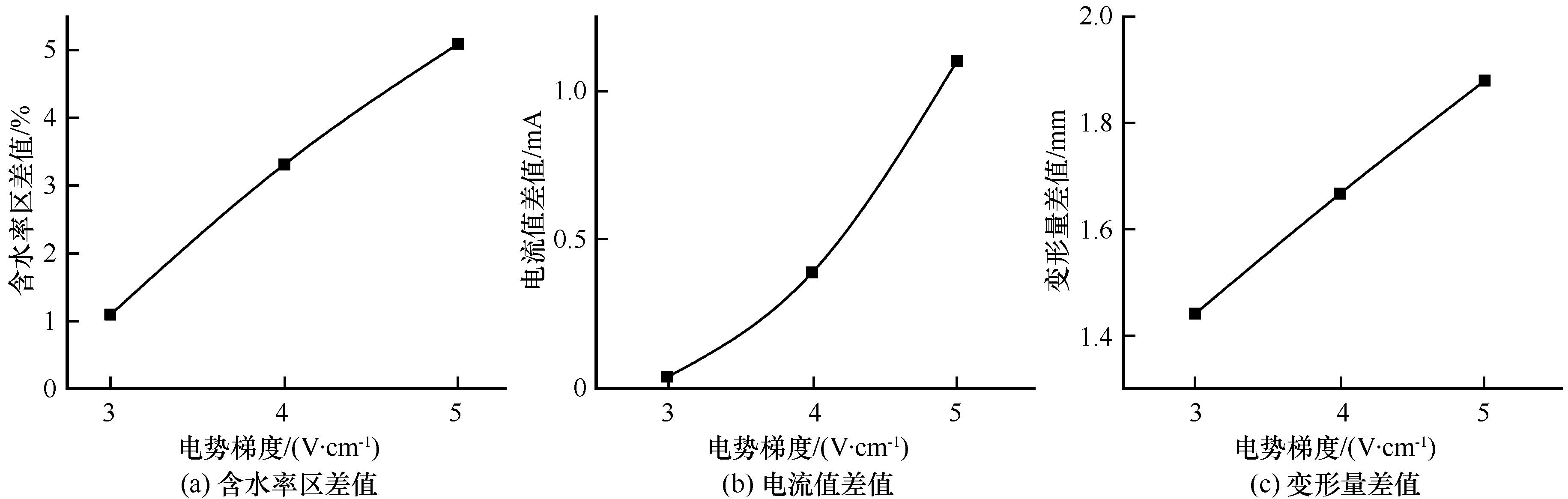

研究发现，通电作用下冻土中的未冻水会发生迁移，这种持续的迁移是一个复杂的物理化学过程，并最终伴随着冻胀的过程。为了探究这一电场作用对冻土的影响，选取冻结冻胀敏感性较高的粉质兰州黄土作为研究对象，分析其在3、4和5 V?cm^-1电势梯度作用下的阴阳极变形量、通电前后水分分布规律和电流及电能损耗。结果表明：随着电势梯度的增大，土体阴阳极变形量的差值逐渐增大，且阴极都发生膨胀，阳极发生沉降；随着电势梯度的增大，水分由阳极至阴极的迁移量增大，电流降低的幅度增大，两者变化特征与含水率差值变化特征类似；在5 V?cm^-1的电势梯度下，电能总能耗最大，单位含水率能耗最小。

关键词: 冻土, 电渗, 电势梯度, 冻胀, 水分迁移

Abstract:

Studies have found that unfrozen water in frozen soil will migrate under the action of electrification. This continuous migration is a complex physical and chemical process and is eventually accompanied by a process of frost heave. Laboratory tests of frozen Lanzhou loess were conducted to investigate the electro-osmosis effects of deformation， distribution of water content， current and energy consumed of each test， the following conclusions were drawn. With the increase of the electric potential gradient， the difference between the deformation of the anode and the cathode of the soil gradually increases， and the cathodes both expand and the anodes settle； with the increase of the electric potential gradient， the amount of water migration from the anode to the cathode increasing， the amplitude of current reduction increases， and the change characteristics of the two are similar to the change characteristics of the water content difference； under a potential gradient of 5 V?cm^-1， the total energy consumption of electric energy is the largest， and the energy consumption per unit of water content is the smallest.

Key words: frozen soil, electro-osmosis, potential gradient, frost heave, moisture migration

中图分类号:

P642.14

金豆豆, 张泽, 冯文杰, 王金国, 岳攀, 杨曙光. 电势梯度对冻结黄土电渗效果影响的试验研究[J]. 冰川冻土, 2021, 43(4): 1083-1091.

Doudou JIN, Ze ZHANG, Wenjie FENG, Jinguo WANG, Pan YUE, Shuguang YANG. Experimental study on the influence of electric potential gradient on the electroosmosis effect of frozen loess[J]. Journal of Glaciology and Geocryology, 2021, 43(4): 1083-1091.

图/表 14

图1

图2

表1

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12

图13

参考文献 23

1	Xu Xuezu， Deng Yousheng. Experimental research on water migration in frozen soil［M］. Beijing： Science Press， 1991.
	徐学祖，邓友生. 冻土中水分迁移的实验研究［M］. 北京：科学出版社， 1991.
2	He Pengfei， Ma Wei. Study of canals in cold regions of China： achievements and prospects［J］. Journal of Glaciology and Geocryology， 2020， 42（1）： 182-194.
	何鹏飞，马巍. 我国寒区输水工程研究进展与展望［J］. 冰川冻土， 2020， 42（1）： 182-194.
3	Liu Yong. Analysis on relationship between frost depth and track deformation for Harbin-Dalin High Speed Railway［J］. Railway Engineering， 2016（10）： 79-82.
	刘勇. 哈大高铁轨道变形与路基冻结深度的关系［J］. 铁道建筑， 2016（10）： 79-82.
4	Li Xianming， Niu Fujun， Liu Hua， et al. Characteristics and engineering significance of frost heaving in subgrade of Harbin-Dalian High-Speed Railway［J］. Journal of Glaciology and Geocryology， 2018， 40（1）： 55-61.
	李先明，牛富俊，刘华，等. 哈大高铁路基面冻胀变形特征及工程意义［J］. 冰川冻土， 2018， 40（1）： 55-61.
5	Huang Long， Sheng Yu， Hu Xiaoying， et al. Interactions between the pipeline and soils in permafrost regions： a review［J］. Journal of Glaciology and Geocryology， 2017， 39（1）： 112-122.
	黄龙，盛煜，胡晓莹，等. 冻土区管土相互作用研究综述［J］. 冰川冻土， 2017， 39（1）： 112-122.
6	Cao Yonghua， Gao Zhiyi， Liu Aiming. Characteristics and development of electro-osmotic treatment for ground improvement［J］. Port & Waterway Engineering， 2008（4）： 92-95.
	曹永华，高志义，刘爱民. 地基处理的电渗法及其进展［J］. 水运工程， 2008（4）： 92-95.
7	Tao Yanli， Zhou Jian， Gong Xiaonan， et al. Comparative experiment on influence of ferrum and cuprum electrodes on electroosmotic effects［J］. Chinese Journal of Geotechnical Engineering， 2013， 35（2）： 388-394.
	陶燕丽，周建，龚晓南，等. 铁和铜电极对电渗效果影响的对比试验研究［J］. 岩土工程学报， 2013， 35（2）： 388-394.
8	Jiao Jun. Experimental and theoretic study on electro-osmosis drainage and consolidation of soft clay［D］. Shenyang： Shenyang Jianzhu University， 2013.
	矫军. 软黏土电渗排水固结试验与理论研究［D］. 沈阳：沈阳建筑大学， 2013.
9	Hu Liming， Hong Heqing， Wu Weiling. Electro-osmosis tests on kaolin clay［J］. Journal of Tsinghua University （Science and Technology）， 2010， 50（9）： 1353-1356.
	胡黎明，洪何清，吴伟令. 高岭土的电渗试验［J］. 清华大学学报（自然科学版）， 2010， 50（9）： 1353-1356.
10	Fan Yichao， Chen Panhao，. Influence of potential gradient on electro-osmosis method dispose［J］. Build Technology， 2019， 3（2）： 40-42.
	范一超，陈潘浩. 电势梯度对电渗法处理效果影响探析［J］. 建筑科技， 2019， 3（2）： 40-42.
11	Wang Ningwei， Jiao Jun， Xiu Yanji， et al. Effect of electrode spacing on standard electro-osmotic dewatering［J］. Chinese Journal of Geotechnical Engineering， 2012， 34（）： 177-181.
	王宁伟，矫军，修彦吉，等. 电极距对水平电渗排水影响的试验研究［J］. 岩土工程学报， 2012， 34（）： 177-181.
12	Wang Li. Primary studies on the mechanism of electro-osmosis in saturated soil［D］. Hangzhou： Zhejiang University， 2004.
	王立. 饱和土体电渗机理及基本理论研究［D］. 杭州：浙江大学， 2004.
13	Tang X， Xue Z， Yang Q， et al. Water content and shear strength evaluation of marine soil after electro-osmosis experiments［J］. Drying Technology， 2017， 35（14）： 1696-1710.
14	Vakili A H， Narimousa R， Salimi M， et al. Effect of freeze-thaw cycles on characteristics of marl soils treated by electroosmosis application［J］. Cold Regions Science and Technology， 2019： 102861.
15	Peng J， Ye H， Alshawabkeh A N. Soil improvement by electroosmotic grouting of saline solutions with vacuum drainage at the cathode［J］. Applied Clay Science， 2015， 114： 53-60.
16	Ou C Y， Chien S C， Wang Y G. On the enhancement of electroosmotic soil improvement by the injection of saline solutions［J］. Applied Clay Science， 2009， 44（1/2）： 130-136.
17	Ou C Y， Chien S C， Lee T Y. Development of a suitable operation procedure for electroosmotic chemical soil improvement［J］. Journal of Geotechnical & Geoenvironmental Engineering， 2013， 139（6）： 993-1000.
18	Chien S C， Ou C Y， Lee Y C. A novel electroosmotic chemical treatment technique for soil improvement［J］. Applied Clay Science， 2010， 50（4）： 481-492.
19	Yershov. Principles of geocryology［M］. Liu Jingren， trans. Lanzhou： Lanzhou University Press， 2015. ［
	叶尔绍夫. 冻土学原理［M］. 刘经仁，译. 兰州大学出版社， 2015.］
20	Hoekstra P， Chamberlain E. Electro-osmosis in frozen soil［J］. Nature， 1964， 203（4952）： 1406-1407.
21	Sun Jianzhong. Loess［M］. Hong Kong： Hong Kong Archaeological Society Press， 2005： 19-25.
	孙建中. 黄土学［M］. 香港：香港考古学会出版， 2005： 19-25.
22	Ministry of Water Resources of the People’s Republic of China. Standard for geotechnical testing method：［S］. Beijing： China Planning Press， 2019. ［中华人民共和国水利部. 土工试验方法标准：［S］. 北京：中国计划出版社， 2019.］
23	Tang Kangwei. Study on the law of moisture migration in unsaturated subgrade soil under electroosmosis［D］. Harbin： Harbin Institute of Technology， 2018.
	唐康为. 电渗作用下非饱和路基土水分迁移规律研究［D］. 哈尔滨：哈尔滨工业大学， 2018.

电源电压/V	电势梯度/（V·cm^-1）	电极材料	初始含水量/%
30	3	石墨	26.7
40	4
50	5
