基于MODIS数据的额尔齐斯河上游河冰物候研究

doi:10.7522/j.issn.1000-0240.2021.0067

摘要/Abstract

摘要：

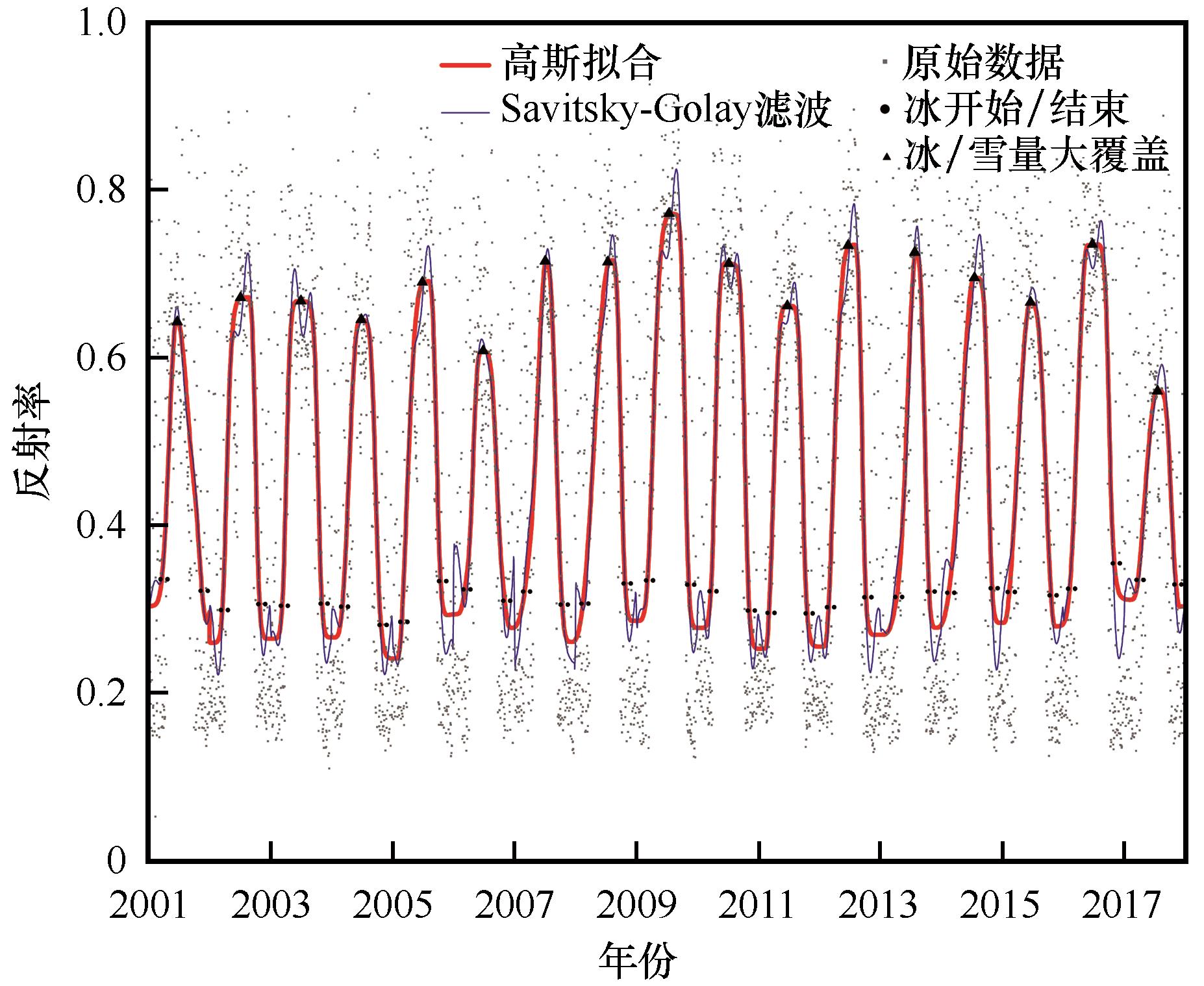

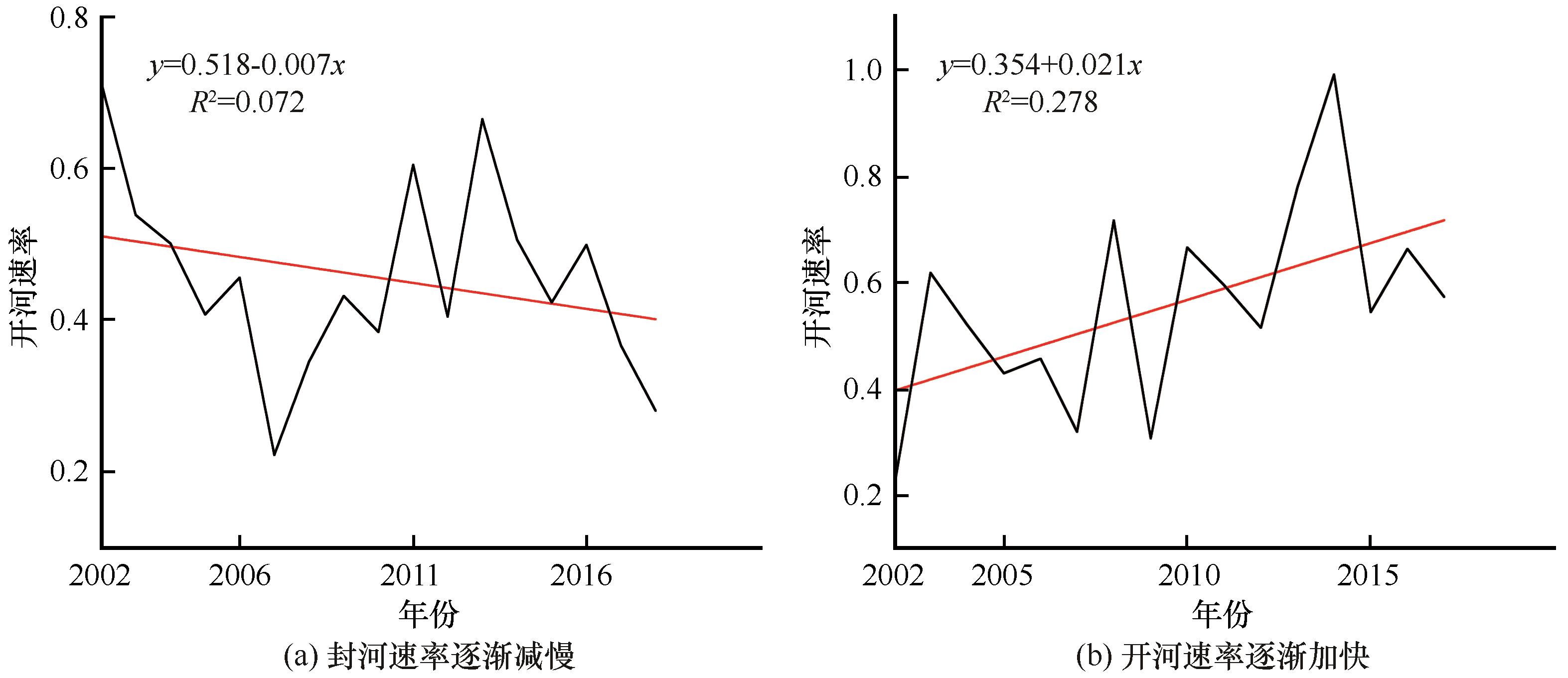

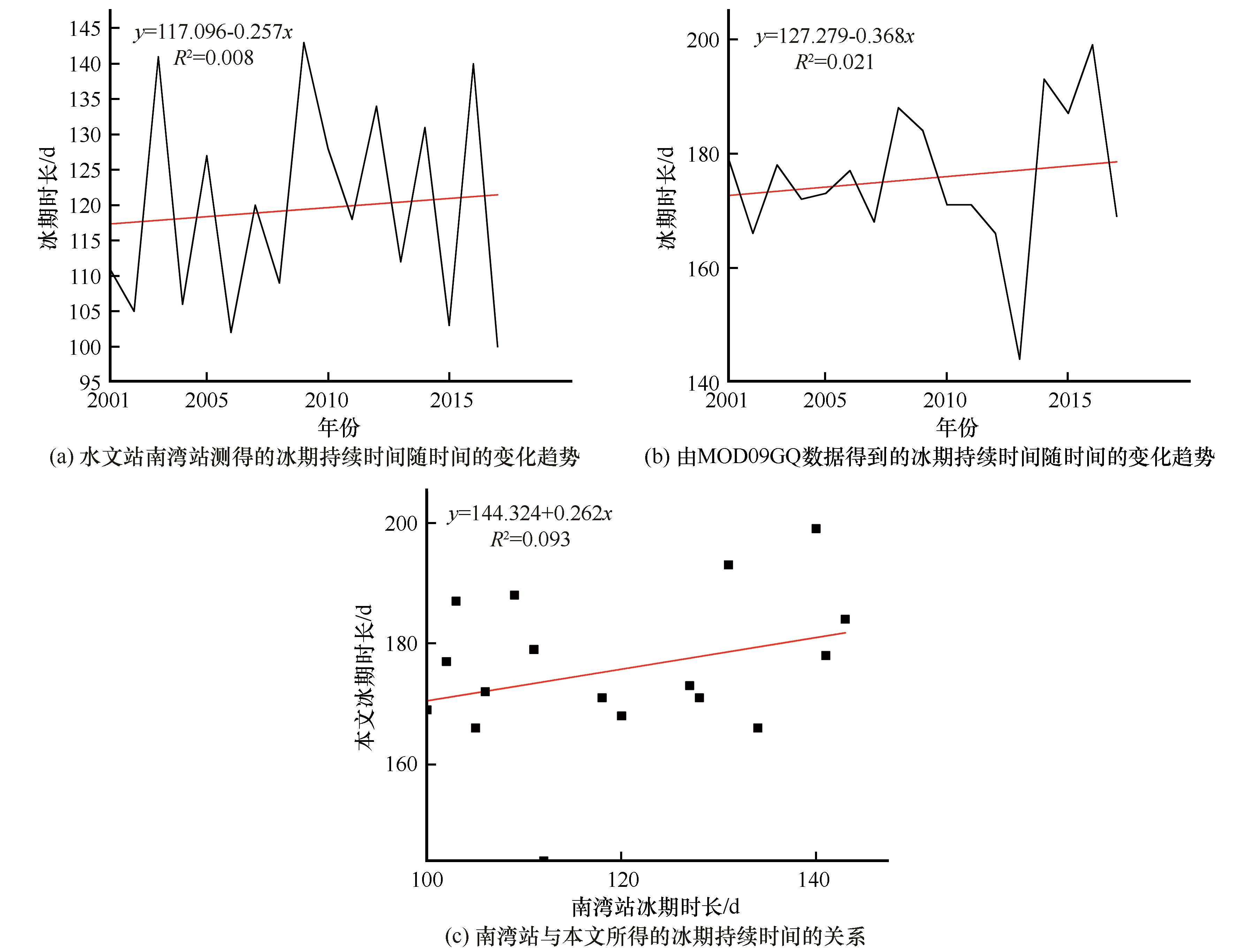

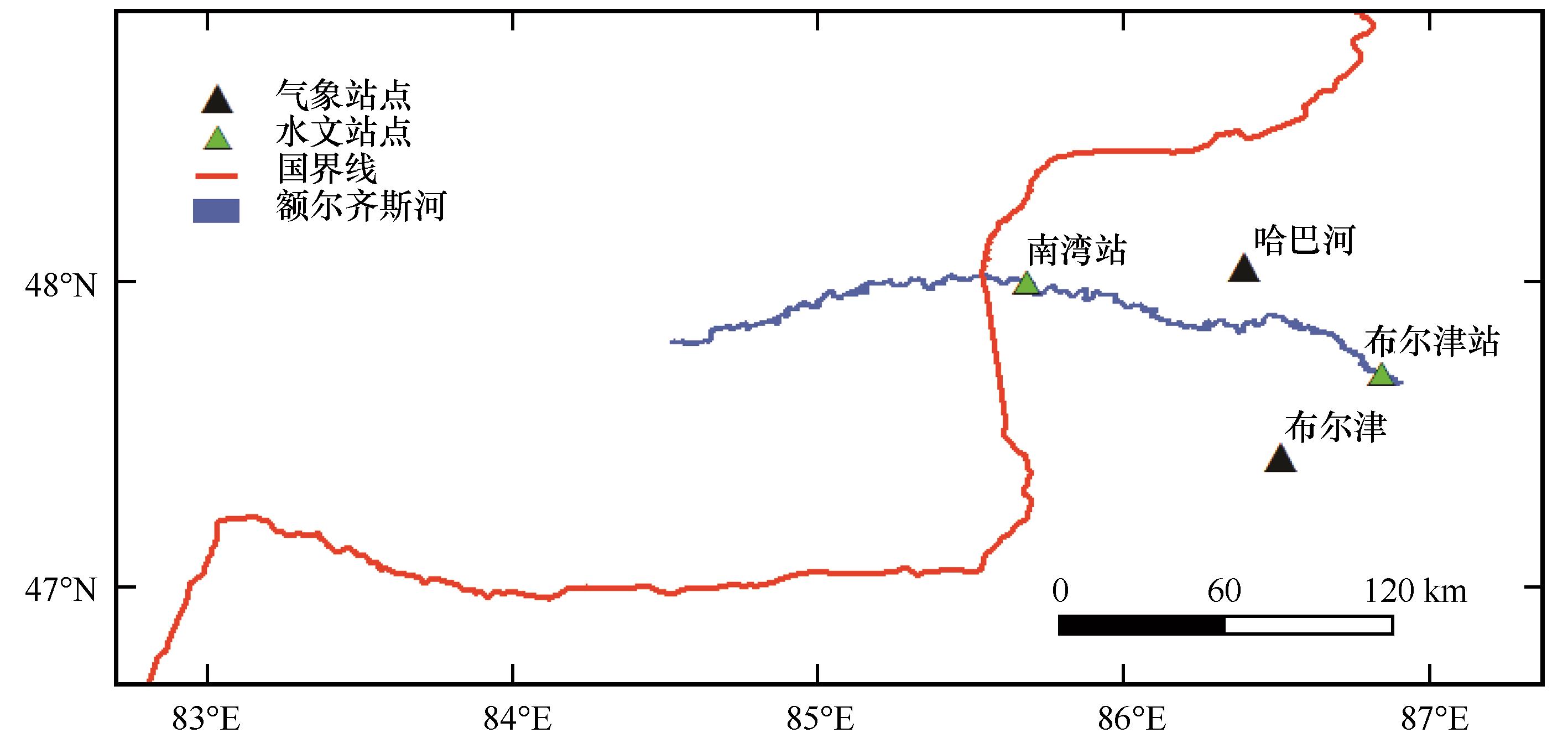

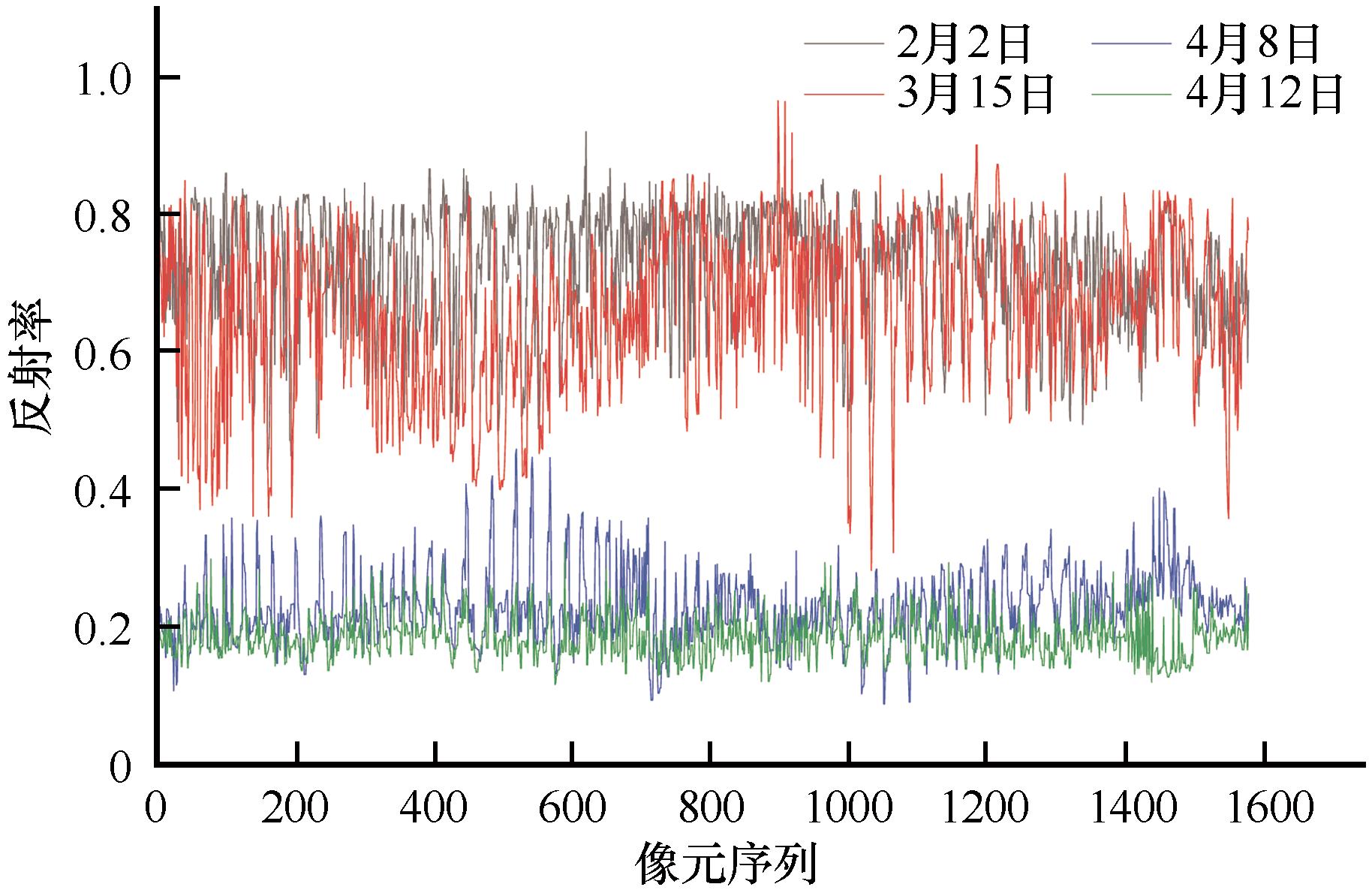

额尔齐斯河发源于中国新疆阿尔泰山南坡，是中国唯一流入北冰洋的河流。随着中俄“冰上丝绸之路”提出，额尔齐斯河通航具有重要意义，监测其河冰物候变化显得尤为必要。本研究基于2001—2018年MOD09GQ第2波段数据，分析了额尔齐斯河布尔津至斋桑泊段每年河冰物候信息，包括开始封河时间、结束开河时间、冰/雪最大覆盖时间、冰期持续时间、封河速率和开河速率。研究结果表明：（1）MOD09GQ的反射率随河冰开河而逐渐降低，经与南湾水文站实际观测的冰期持续时间相比较，其所得冰期持续时间与实测冰期持续时间变化一致，均略有延长趋势，这表明MOD09GQ能有效监测河冰物候信息；（2）开始封河时间与结束开河时间均有提前趋势，最早开始封河比最晚开始封河提前45天，最早结束开河比最晚结束开河时间提前31天，开始封河比结束开河提前时间更多，导致整个冰期持续时间有延长趋势；（3）封河速率有变慢趋势，开河速率有逐渐加快趋势，这意味着若未来该河段通航，每年通航期将延长，将带来更大的经济效益。

关键词: 额尔齐斯河, 遥感监测, 开封河速率, 河冰冰期持续时间

Abstract:

The Irtysh River originates from the southern slope of the Altai Mountains in Xinjiang， China， and is the only river in China that flows into the Arctic Ocean. With the “Polar Silk Road” proposed by China and Russia， the navigation of the Irtysh River is of great significance， and it is particularly necessary to monitor the changes of its river ice phenology. Based on the second band data of MOD09GQ from 2001 to 2018， this paper analyzes the annual river ice phenology information of the Irtysh River from Burqin to Lake Zaysan， including the beginning time of river freezing， the end time of river ice breaking， the maximum coverage time of ice/snow， the duration of river ice period， the freezing rate and the breaking rate. The results show that：（1） the reflectivity of MOD09GQ gradually decreases with the opening of the river ice. Compared with the observed duration of the river ice period at Nanwan station， the obtained duration of the river ice period coincides with the observed duration of the river ice period， and has an extended trend. This shows that MOD09GQ can effectively monitor river ice phenology information. （2） The beginning of river closure and the end of river closure both showed an early trend. The beginning of river closure was 45 days earlier than the end of river closure， and the end of river closure was 31 days earlier than the end of river closure. （3） The closure rate tends to slow down and the opening rate tends to accelerate gradually， which means that if the river reaches are navigable in the future， the annual navigation period will be extended. Bring greater economic benefits.

Key words: Irtysh River, remote sensing monitoring, rate of river breaking and freezing, duration of river ice season

中图分类号:

P343.6⁺3

胡婉嫔, 效存德, 谢爱红, 沈永平, 雷华锦. 基于MODIS数据的额尔齐斯河上游河冰物候研究[J]. 冰川冻土, 2021, 43(4): 999-1008.

Wanpin HU, Cunde XIAO, Aihong XIE, Yongping SHEN, Huajin LEI. Study on river ice phenology of upper Irtysh River with MODIS data[J]. Journal of Glaciology and Geocryology, 2021, 43(4): 999-1008.

图/表 11

图1

表1

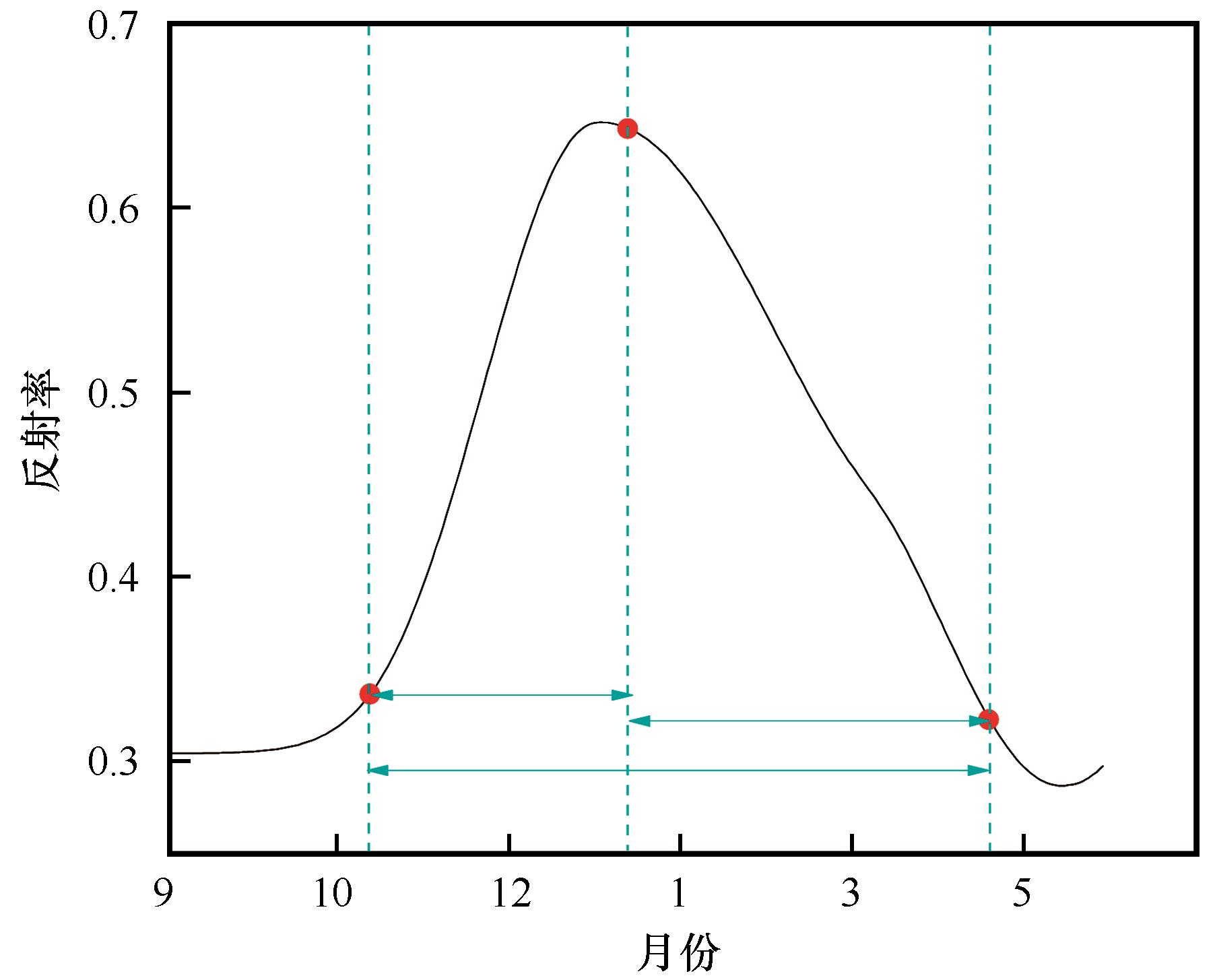

图2

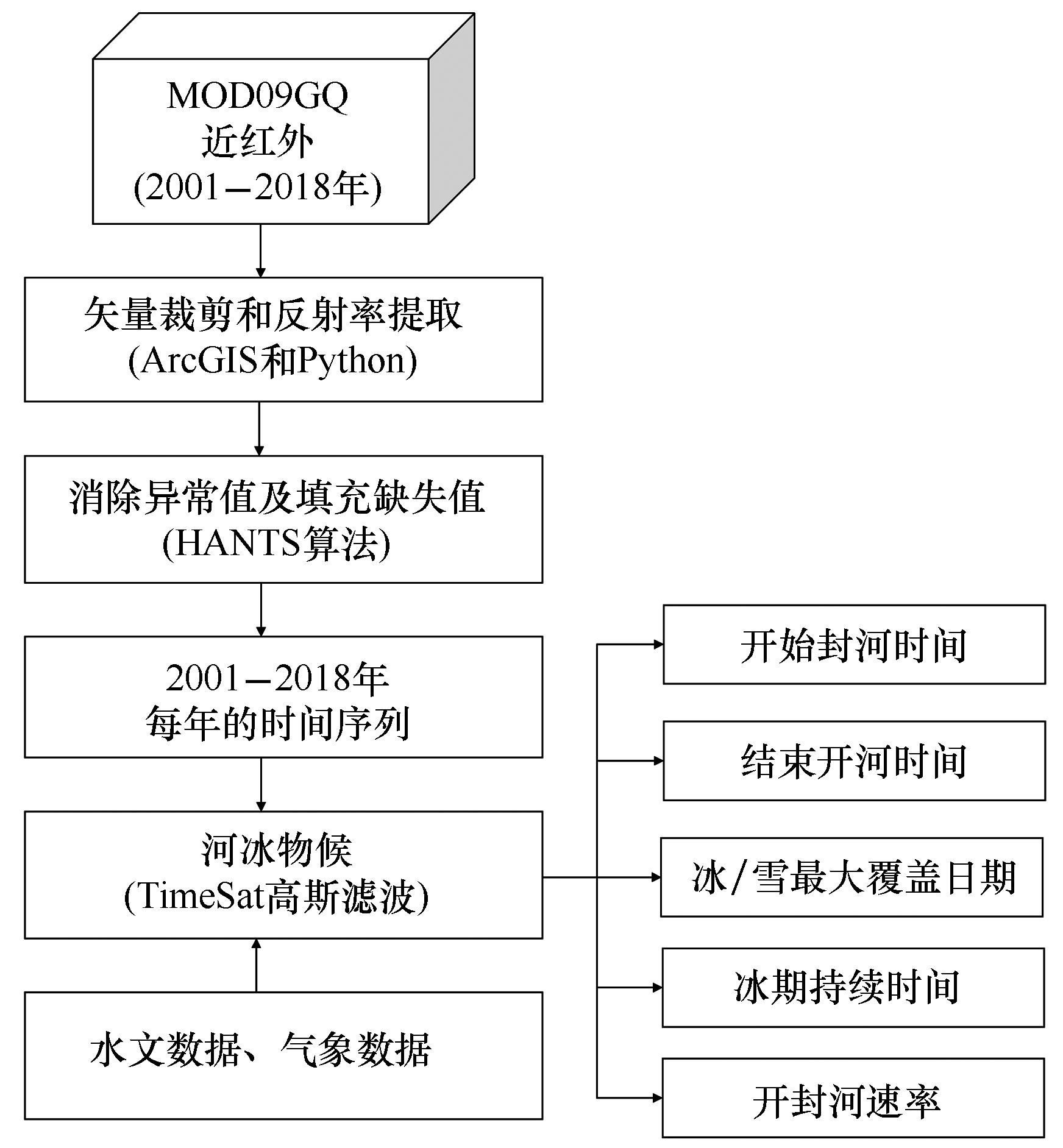

图3

图4

表2

图5

图6

图7

图8

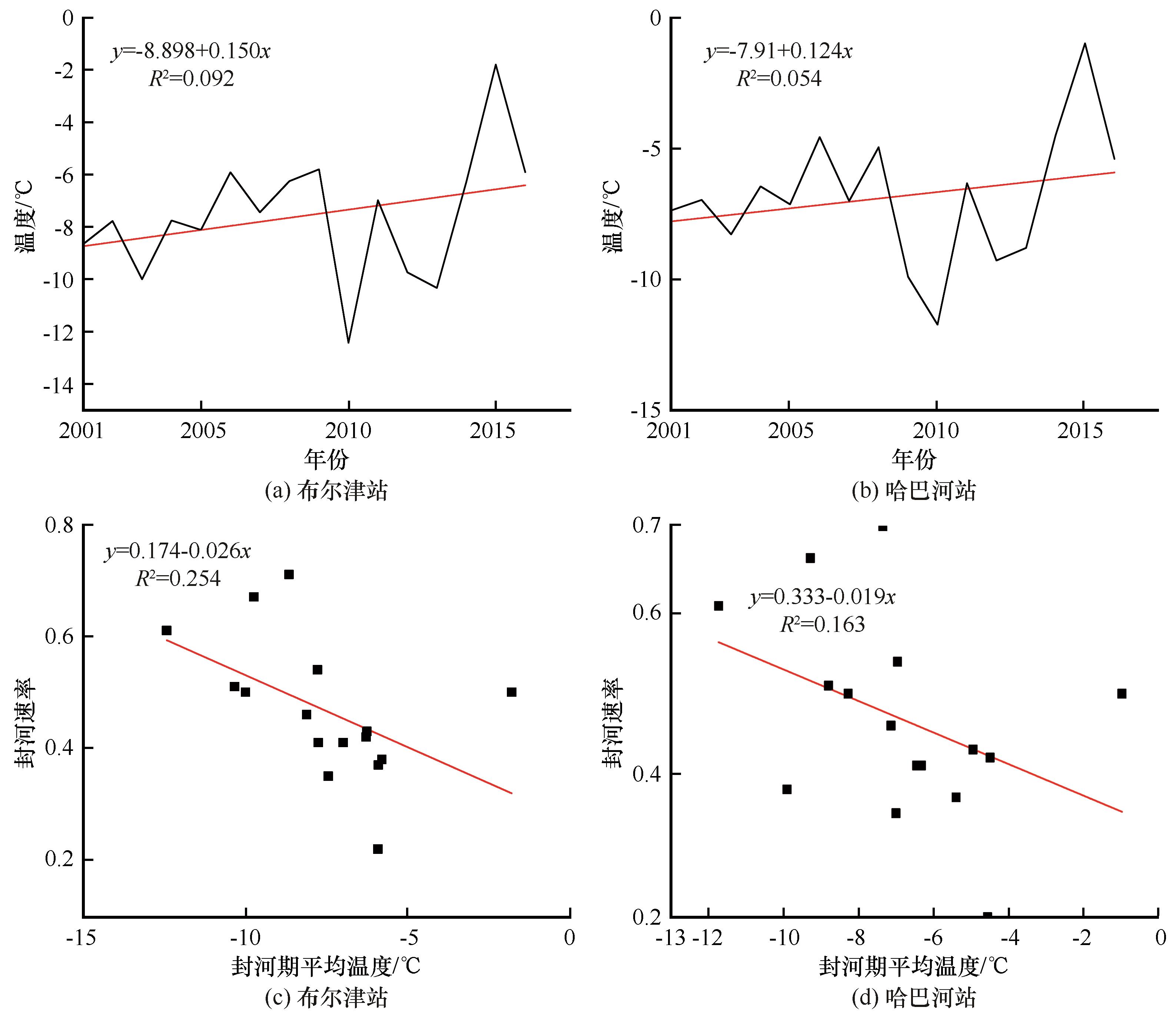

图9

参考文献 39

1	Deng Mingjiang， Long Aihua， Gong Yuan， et al. Water resources utilization in the middle reach of Irtysh River and its impact［J］. Journal of Hydraulic Engineering， 2011， 42（12）： 1487-1495.
	邓铭江，龙爱华，龚原，等. 额尔齐斯河流域中游水资源开发利用与影响研究［J］. 水利学报， 2011， 42（12）： 1487-1495.
2	Yang Fucheng， Xia Ziqiang， Huang Feng， et al. Runoff change characteristics of Omsk Station in middle reaches of Irtysh River［J］. Water Resources and Power， 2012， 30（5）： 9-12.
	杨富程，夏自强，黄峰，等. 额尔齐斯河中游鄂木斯克站径流变化特征研究［J］. 水电能源科学， 2012， 30（5）： 9-12.
3	Anonymous. Approach the Irtysh River［J］. Xinjiang Humanities Geography， 2016（7）： 62-67.
	佚名. 走近额尔齐斯河［J］. 新疆人文地理， 2016（7）： 62-67.
4	Gao Shentong， Xu Changchun. Detrended fluctuation analyses on precipitation and air temperature in the headwaters of the Irtysh River basin over the last 50 years［J］. Journal of Glaciology and Geocryology， 2014， 36（3）： 706-716.
	高沈瞳，徐长春. 额尔齐斯河流域上游地区近50 a来气温和降水变化的DFA分析［J］. 冰川冻土， 2014， 36（3）： 706-716.
5	Lei Yu， Long Aihua， Deng Mingjiang， et al. Analyses of the climate change and its impact on water resources in the middle reaches of Irtysh River during 1926-2009［J］. Journal of Glaciology and Geocryology， 2012， 34（4）： 912-919.
	雷雨，龙爱华，邓铭江，等. 1926-2009年额尔齐斯河流域中游地区气候变化及其对水资源的影响分析［J］. 冰川冻土， 2012， 34（4）： 912-919.
6	Huang F， Xia Z， Li F， et al. Hydrological changes of the Irtysh River and the possible causes［J］. Water Resources Management， 2012， 26（11）： 3195-3208.
7	Li Dingzhi. Hydrological characteristics of Irtysh River basin［J］. Journal of China Hyalrology， 1999 （3）： 54-58.
	李定枝. 额尔齐斯河流域水文特性［J］. 水文，1999 （3）： 54-58.
8	Mei Chuncai， Guo Peiqing. Irtysh river ob river： a possible path of integration between Asia and Europe［J］. World Affairs， 2017， 1： 38-42.
	梅春才，郭培清. 额尔齐斯河——鄂毕河：亚欧整合的一种可能路径［J］. 世界知识， 2017， 1： 38-42.
9	Sun Yimeng. Study on the influence of the potential of China’s foreign trade by the Arctic Route［D］. Dalian： Dalian Maritime University， 2014.
	孙艺萌. 北极航线对我国对外贸易潜力的影响研究［D］. 大连：大连海事大学， 2014.
10	Ruan Jianping. From the perspective of IPE： the initiative of Ice Silk Road［J］. Marine development and management， 2017， 34（11）： 3-9.
	阮建平. 国际政治经济学视角下的“冰上丝绸之路”倡议［J］. 海洋开发与管理， 2017， 34（11）： 3-9.
11	Yang Luhui， Zhao Yiheng. The strategic significance of building the “Ice Silk Road” under the background of “One Belt And One Road”［J］. The Oretical Horizon， 2018 （3）： 75-80.
	杨鲁慧，赵一衡. “一带一路”背景下共建“冰上丝绸之路”的战略意义［J］. 国际视野， 2018 （3）： 75-80.
12	Yang Jian， The international environment for building the “Polar Silk Road and China’s response［J］. Frontiers， 2018， 147（11）： 15-25.
	杨剑. 共建“冰上丝绸之路”的国际环境及应对［J］. 学术前沿， 2018， 147（11）： 15-25.
13	Gu Wei. Shipping on the Irtysh River will resume quickly［J］. Zhon Ya Xin Xi， 2005， 1： 30.
	谷维. 额尔齐斯河的航运将迅速恢复［J］. 中亚信息， 2005， 1： 30.
14	Chen Xuexun. International shipping will resume in Irtysh River： a new transport route between China and Kazakhstan［J］. New Silk Road Horizon， 2004 （12）： 22.
	陈学讯. 中哈俄又一运输新通道——额尔齐斯河将恢复国际航运［J］. 大陆桥视野， 2004 （12）： 22.
15	Zeng Meisheng， Li Xin， Chen Xianzhang， et al. Remote sensing of cryosphere［M］. Beijng： Science Press， 2006.
	曾梅盛，李新，陈贤章，等. 冰冻圈遥感［M］. 北京：科学出版社， 2006.
16	Chaouch N， Temimi M， Romanov P， et al. An automated algorithm for river ice monitoring over the Susquehanna River using the MODIS data［J］. Hydrological Processes， 2014， 28（1）： 62-73.
17	Chu T， Lindenschmidt K-E. Integration of space-borne and air-borne data in monitoring river ice processes in the Slave River， Canada［J］. Remote Sensing of Environment， 2016， 181：65-81.
18	Unterschultz K D， Sanden J V D， Hicks F E. Potential of RADARSAT-1 for the monitoring of river ice： Results of a case study on the Athabasca River at Fort McMurray， Canada［J］. Cold Regions Science and Technology， 2008， 55（2）：238-248.
19	Cooley S W， Pavelsky T M. Spatial and temporal patterns in Arctic river ice breakup revealed by automated ice detection from MODIS imagery［J］. Remote Sensing of Environment， 2016， 175： 310-322.
20	Cai Y， Ke C Q， Li X， et al. Variations of lake ice phenology on the Tibetan Plateau from 2001 to 2017 based on MODIS data［J］. Journal of Geophysical Research： Atmospheres， 2019， 124（2）： 825-843.
21	Pi Bin， Cui Shiwen. Altay Yearbook［M］. Wujiaqu： Xinjiang Production and Construction Corps， 2014.
	皮彬，崔师文. 阿勒泰年鉴［M］. 五家渠：新疆生产建设兵团出版社， 2014.
22	Vermote E F， Kotchenova S Y， Ray J P. MODIS surface reflectance user’s guide［Z］. MODIS Land Surface Reflectance Science Computing Facility Principal Ivestigator Dr.Evic F. Vermote. Version 1.3. 2011：10.
23	Latifovic R， Pouliot D. Analysis of climate change impacts on lake ice phenology in Canada using the historical satellite data record［J］. Remote Sensing of Environment， 2007， 106（4）： 492-507.
24	Qin Dahe， Yao Tandong， Ding Yongjian. Glossary of Cryospheric Science［M］. Beijing： China Meteorological Press， 2014.
	秦大河，姚檀栋，丁永建. 冰冻圈科学辞典［M］. 北京：中国气象出版社， 2014.
25	Menenti M， Azzali S， Verhoef W， et al. Mapping agroecological zones and time lag in vegetation growth by means of Fourier analysis of time series of NDVI images［J］. Advances in Space Research， 1993， 13（5）： 233-237.
26	Verhoef W. Application of harmonic analysis of NDVI time series （HANTS）［J］. Fourier Analysis of Temporal NDVI in the Southern African and American continents， 1996， 108：19-24.
27	Roerink G J， Menenti M， Verhoef W. Reconstructing cloudfree NDVI composites using Fourier analysis of time series［J］. International Journal of Remote Sensing， 2000， 21（9）：1911-1917.
28	Westra T， De Wulf R R. Monitoring Sahelian floodplains using Fourier analysis of MODIS time-series data and artificial neural networks［J］. International Journal of Remote Sensing， 2007， 28（7）： 1595-1610.
29	Xiong Juan， Wu Bingfang， Yan Nana， et al. Research on temporal reconstruction of evapotranspiration by using remote sensing［J］. Progressin In Geography， 2008 （2）： 53-9.
	熊隽，吴炳方，闫娜娜，等. 遥感蒸散模型的时间重建方法研究［J］. 地理科学进展， 2008 （2）： 53-59.
30	Zhang X， Sun R， Zhang B， et al. Land cover classification of the North China Plain using MODIS_EVI time series［J］. ISPRS Journal of Photogrammetry and Remote Sensing， 2008， 63（4）：476-484.
31	Julien Y， Sobring J A. Comparison of cloud-reconstruction methods for time series of composite NDVI data［J］. Remote Sensing of Environment， 2009， 114（3）：618-625.
32	Xu Y， Shen Y. Reconstruction of the land surface temperature time series using harmonic analysis［J］. Computers and Geosciences， 2013， 61：126-132.
33	Zou Mingliang， Zhou Yanyan， Zeng Jianjun， et al. Temporal and spatial dynamic monitoring of desertification in Shule River basin based on HANTS［J］. Journal of Northwest Normal University （Natural Science）， 2018， 54（2）： 88-94.
	邹明亮，周妍妍，曾建军，等. 基于HANTS算法的疏勒河流域荒漠化时空动态监测［J］. 西北师范大学学报（自然科学版）， 2018， 54（2）： 88-94.
34	Eklundha L， Jönssonb P. Timesat 3.0 software manual［M］. Lund， Sweden： Lund University， 2010.
35	Eklundh L， Jonsson P G. Extracting information about vegetation seasons in Africa from Pathfinder AVHRR NDVI imagery using temporal filtering and least-squares fits to asymmetric Gaussian functions［J］. SPIE Remote Sensing， 2003， 4885：215-225.
36	Tottrup C， Rasmussen M S， Eklundh L， et al. Mapping fractional forest cover across the highlands of mainland Southeast Asia using MODIS data and regression tree modelling［J］. International Journal of Remote Sensing， 2007， 28（1）： 23-46.
37	Le Page Y， Oom D， Silva J M N， et al. Fire season： climatic driving and human footprint［J］. Global Ecology and Biogeography， 2009： 255-268.
38	Jönnson P， Eklundh L. TIMESAT：a program for analyzing time-series of satellite sensor data［J］. Computers and Geosciences， 2004， 30（8）：833-845.
39	Jonsson P， Eklundh L. Seasonality extraction by function fitting to time-series of satellite sensor data［J］. IEEE transactions on Geoscience and Remote Sensing， 2002， 40（8）： 1824-32

科学数据集（HDF层）	单位	数据类型	填充值	取值范围	比例系数
250 m表层反射率波段1（620~670 nm）	反射率	16位带符号整数	-28 672	-100~16 000	0.0001
250 m表层反射率波段2（841~876 nm）	反射率	16位带符号整数	-28 672	-100~16 000	0.0001

年份	开始封河	结束开河	冰期持续时间（天）	冰/雪最大覆盖	冰/雪最大覆盖值	封河速率	开河速率
2001—2002	10月30日	4月28日	179	1月13日	0.67	0.71	0.21
2002—2003	10月28日	4月13日	166	1月23日	0.67	0.54	0.62
2003—2004	10月23日	4月19日	178	1月20日	0.65	0.50	0.52
2004—2005	10月19日	4月10日	172	1月18日	0.69	0.41	0.43
2005—2006	10月12日	4月4日	173	1月18日	0.61	0.46	0.46
2006—2007	10月22日	4月18日	177	1月18日	0.72	0.22	0.32
2007—2008	10月16日	4月2日	168	1月23日	0.72	0.35	0.72
2008—2009	10月4日	4月11日	188	1月30日	0.77	0.43	0.31
2009—2010	10月20日	4月23日	184	1月30日	0.71	0.38	0.67
2010—2011	10月31日	4月21日	171	1月25日	0.66	0.61	0.60
2011—2012	10月18日	4月7日	171	1月14日	0.74	0.41	0.52
2012—2013	10月12日	3月28日	166	1月14日	0.73	0.67	0.78
2013—2014	11月13日	4月7日	144	2月8日	0.70	0.51	0.99
2014—2015	10月4日	4月16日	193	2月2日	0.67	0.42	0.55
2015—2016	10月2日	4月7日	187	1月11日	0.74	0.50	0.66
2016—2017	9月29日	4月17日	199	1月15日	0.56	0.37	0.57
2017—2018	11月1日	4月20日	169	2月3日	0.65	0.28	0.44
