帕米尔中部North Kyzkurgan冰川跃动变化遥感监测

doi:10.7522/j.issn.1000-0240.2021.0081

冰川冻土 ›› 2021, Vol. 43 ›› Issue (5): 1267-1276.doi: 10.7522/j.issn.1000-0240.2021.0081

• 第二次青藏高原综合科学考察研究 • 上一篇下一篇

帕米尔中部North Kyzkurgan冰川跃动变化遥感监测

李志杰^1,²(),王宁练^1,^2,³(),侯姗姗^1,²

^1.陕西省地表系统与环境承载力重点实验室，陕西西安 710127
^2.西北大学城市与环境学院地表系统与灾害研究院，陕西西安 710127
^3.中国科学院青藏高原地球科学卓越创新中心，北京 100101

收稿日期:2021-05-09 修回日期:2021-09-01 出版日期:2021-10-31 发布日期:2021-12-09
通讯作者: 王宁练 E-mail:lizhijie820@163.com;nlwang@nwu.edu.cn
作者简介:李志杰，博士研究生，主要从事冰川变化与气候变化研究. E-mail： lizhijie820@163.com
基金资助:
中国科学院战略性先导科技专项(XDA19070302);第二次青藏高原综合科学考察研究项目(2019QZKK020102)

Monitoring recent surging of the North Kyzkurgan Glacier in central Pamir by remote sensing

Zhijie LI^1,²(),Ninglian WANG^1,^2,³(),Shanshan HOU^1,²

^1.Shaanxi Key Laboratory of Earth Surface System and Environmental Carrying Capacity，Xi’an 710127，China
^2.Institute of Earth Surface System and Hazards，College of Urban and Environmental Sciences，Northwest University，Xi’an 710127，China
^3.CAS Center for Excellence in Tibetan Plateau Earth Sciences，Beijing 100101，China

Received:2021-05-09 Revised:2021-09-01 Online:2021-10-31 Published:2021-12-09
Contact: Ninglian WANG E-mail:lizhijie820@163.com;nlwang@nwu.edu.cn

摘要/Abstract

摘要：

跃动冰川作为一种特殊类型的冰川，蕴含着巨大的灾害风险，对其开展监测研究具有重要意义。本研究基于1973年以来的Landsat影像、ASTER立体像对和ITS_LIVE数据产品，监测分析了帕米尔中部North Kyzkurgan冰川在跃动前、跃动中、跃动后的面积、高程、流速变化，揭示了该冰川完整的跃动发生过程。结果表明：North Kyzkurgan冰川是一条典型的跃动冰川，在1973—2011年处于恢复阶；2011—2016年处于跃动阶；2016年之后重新进入恢复阶。North Kyzkurgan冰川所在地区气候寒冷，降雪量丰富，同时该冰川积累区面积比率超过0.8，冰川作用正差近1 000 m，因此冰川补给物质充足。在积蓄区物质积累、不断增厚的情况下，冰川底部达到压力熔点，融水不断增多，在融水的润滑和顶托作用下，最终导致冰川发生跃动。因此，North Kyzkurgan冰川跃动的发生主要与热力学因素有关。

关键词: 冰川跃动, 冰川灾害, 帕米尔, 遥感, North Kyzkurgan冰川

Abstract:

As a special type of glacier， surging glaciers are often related to glacier hazard events such as glacial lake outburst flood， glacial debris flow and landslide. Although only 1% of the world’s glaciers have been observed to surge， the scientific and practical significance of surging glaciers can not be ignored. In this paper， based on Landsat MSS/TM/ETM+/OLI images， ASTER stereo pair images， and ITS_LIVE data， we obtained the glacier area， elevation and velocity changes of the North Kyzkurgan Glacier in central Pamir before， during and after the surging， and revealed the complete surge process of this glacier. The results show that， the North Kyzkurgan Glacier is a typical surging glacier， which was in the quench phase during 1973—2011， in the active phase during 2011—2016. After 2016， the glacier entered a quench phase again. In the active phase of 2011—2016， the glacier terminal rapidly speeds up and advances， with marked thinning over the accumulation area and thickening on the ablation area. The active phase of the surging glacier was 6 years， the quench phase was likely about 40 years at least. The main reason behind the glacier surge may be the extremely low temperature and abundant precipitation， as was recorded at the Fedchenko Meteorological Station in 1935—1990. In addition， the accumulation area ratio of the North Kyzkurgan Glacier is more than 0.8， and the positive difference of glaciation is about 1 000 m， so the glacier material accumulation is rapidly. With the continuous thickening of glacier accumulation area which build-up by snowfall， avalanches and drifting snow， the glacier bed was raised to the pressure melting point and produced meltwater. The meltwater reduced basal drag and faster sliding， and finally led to the glacier surging. Therefore， the surging of the North Kyzkurgan Glacier was mainly caused by thermally mechanism.

Key words: glacier surging, glacier hazards, Pamir, remote sensing, North Kyzkurgan Glacier

中图分类号:

P343.6⁺2

李志杰,王宁练,侯姗姗. 帕米尔中部North Kyzkurgan冰川跃动变化遥感监测[J]. 冰川冻土, 2021, 43(5): 1267-1276.

Zhijie LI,Ninglian WANG,Shanshan HOU. Monitoring recent surging of the North Kyzkurgan Glacier in central Pamir by remote sensing[J]. Journal of Glaciology and Geocryology, 2021, 43(5): 1267-1276.

图/表 9

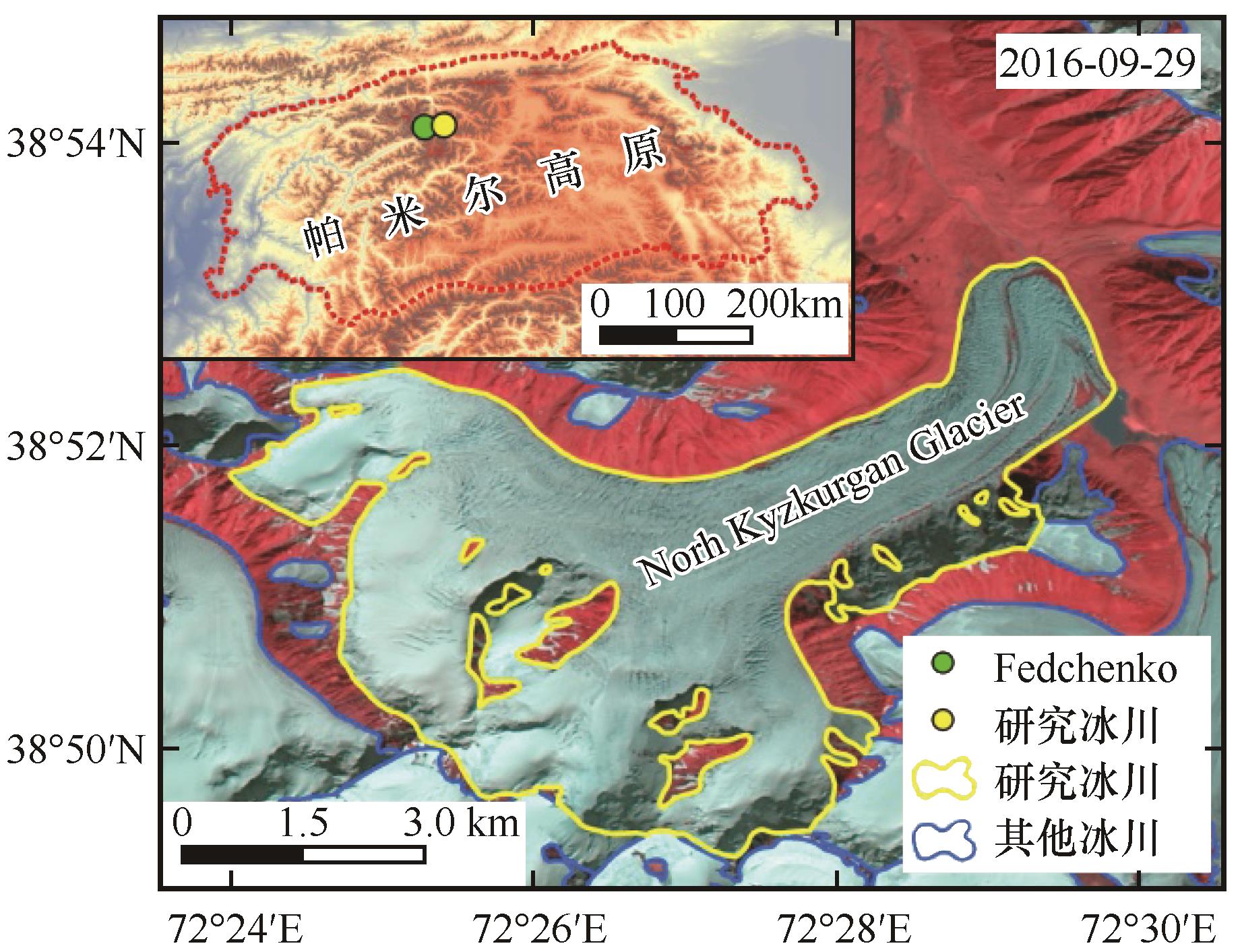

图1

表1

表2

表3

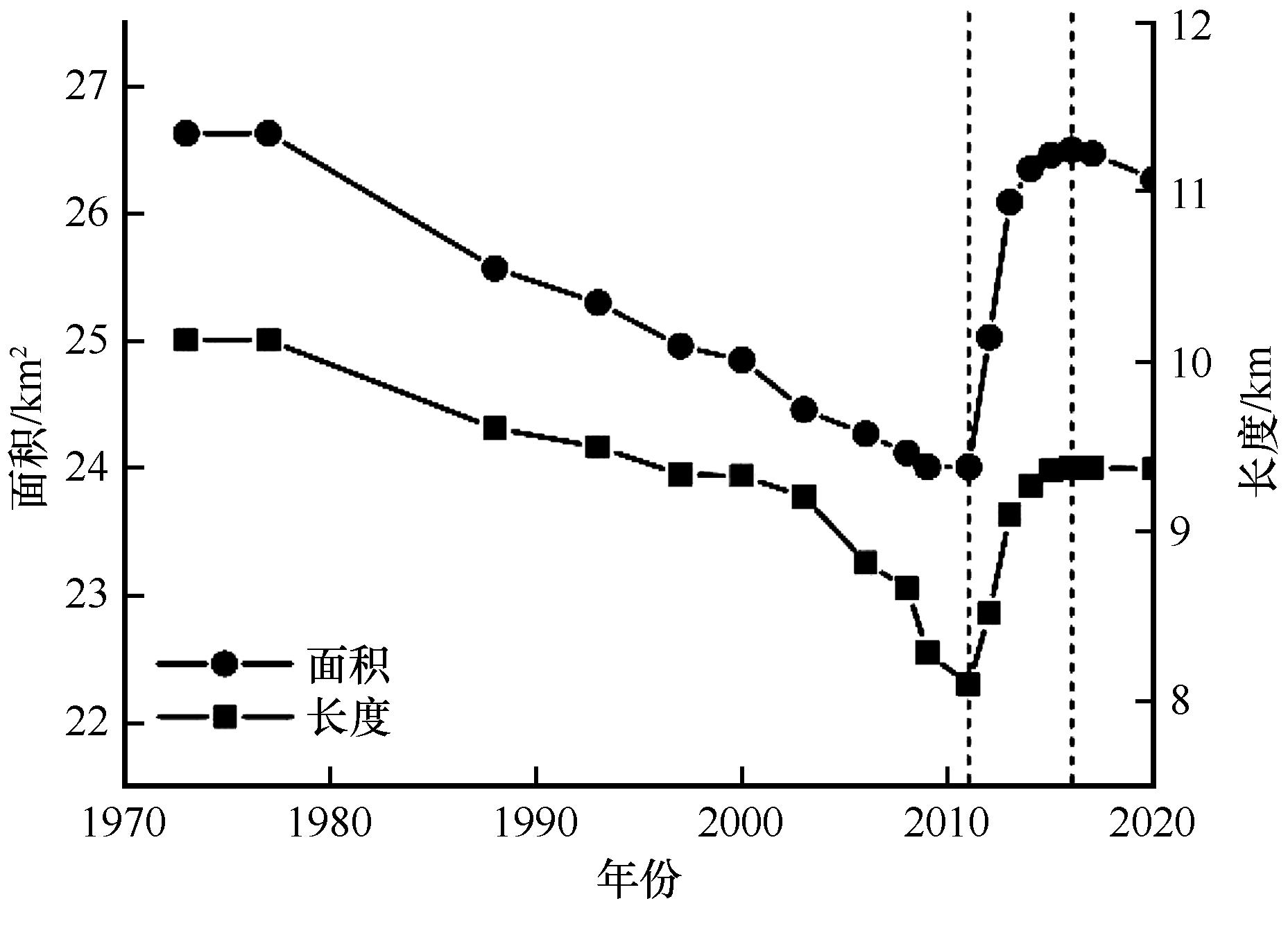

图2

图3

图4

图5

图6

参考文献 43

1	Qin Dahe. Glossary of cryospheric science［M］. Beijing： China Meteorological Press， 2014.
	秦大河. 冰冻圈科学辞典［M］. 北京：气象出版社， 2014.
2	Bhambri R， Hewitt K， Kawishwar P， et al. Surge-type and surge-modified glaciers in the Karakoram［J］. Scientific Reports， 2017， 7： 15391.
3	Sevestre H， Benn D I. Climatic and geometric controls on the global distribution of surge-type glaciers： implications for a unifying model of surging［J］. Journal of Glaciology， 2015， 61（228）： 646-662.
4	Farinotti D， Immerzeel W W， Kok R J， et al. Manifestations and mechanisms of the Karakoram glacier Anomaly［J］. Nature Geoscience， 2020， 13（1）： 8-16.
5	Ding Yongjian， Yang Jianping， Fang Yiping， et al. Adaptation research of cryosphere change［J］. Journal of Glaciology and Geocryology， 2020， 42（1）： 11-22.
	丁永建，杨建平，方一平，等. 冰冻圈变化的适应框架与战略体系［J］. 冰川冻土， 2020， 42（1）： 11-22.
6	Zhang Zhen， Liu Shiyin， Wei Junfeng， et al. Monitoring recent surging of the Karayaylak Glacier in Pamir by remote sensing［J］. Journal of Glaciology and Geocryology， 2016， 38（1）： 11-20.
	张震，刘时银，魏俊锋，等. 新疆帕米尔跃动冰川遥感监测研究［J］. 冰川冻土， 2016， 38（1）： 11-20.
7	Hewitt K. The Karakoram Anomaly？ Glacier expansion and the ‘Elevation Effect’， Karakoram Himalaya［J］. Mountain Research and Development， 2005， 25（4）： 332-340.
8	Gardelle J， Berthier E， Arnaud Y， et al. Region-wide glacier mass balances over the Pamir-Karakoram-Himalaya during 1999-2011［J］. The Cryosphere， 2013， 7（4）： 1263-1286.
9	Wang Yetang， Hou Shugui， Huai Baojuan， et al. Glacier anomaly over the western Kunlun Mountains， Northwestern Tibetan Plateau， since the 1970s［J］. Journal of Glaciology， 2018， 64（246）： 624-636.
10	Goerlich F， Bolch T， Paul F. More dynamic than expected： an updated survey of surging glacier in the Pamir［J］. Earth System Science Data， 2020， 12： 3161-3176.
11	Kotlyakov V M， Osipova G B， Tsvetkov D G. Monitoring surging glaciers of the Pamirs， central Asia， from space［J］. Annals of Glaciology， 2008， 48（1）： 125-134.
12	Mingyang Lü， Guo Huadong， Lu Xiancai， et al. Characterizing the behaviour of surge- and non-surge-type glaciers in the Kingata Mountains， eastern Pamir， from 1999 to 2016［J］. The Cryosphere， 2019， 13（1）： 219-236.
13	Wendt Y， Mayer C， Lambrecht A， et al. A glacier surge of Bivachny Glacier， Pamir Mountains， observed by a time series of high-resolution Digital Elevation Models and glacier velocities［J］. Remote Sensing， 2017， 9（4）： 388.
14	Zhang Zhen， Liu Shiyin， Wei Junfeng， et al. Monitoring a glacier surge in the Kungey Mountain， eastern Pamir Plateau using remote sensing［J］. Progress in Geography， 2018， 37（11）： 1545-1554.
	张震，刘时银，魏俊锋，等. 东帕米尔高原昆盖山跃动冰川遥感监测研究［J］. 地理科学进展， 2018， 37（11）： 1545-1554.
15	Shangguan Donghui， Liu Shiyin， Ding Yongjian， et al. Characterizing the May 2015 Karayaylak Glacier surge in the eastern Pamir Plateau using remote sensing［J］. Journal of Glaciology， 2016， 62（235）： 944-953.
16	Feng Lili， Jiang Liming， Liu Lin， et al. Karayaylak glacier changes in the Kongur Mountain of eastern Pamir between 1973 and 2016 based on active and passive remote sensing technologies［J］. Remote Sensing for Land and Resources， 2020， 32（2）： 162-169.
	冯力力，江利明，柳林，等. 新疆克拉牙依拉克冰川变化（1973-2016）主被动遥感监测分析［J］. 国土资源遥感， 2020， 32（2）： 162-169.
17	Gou Wanqin， Liu Shiyin， Xu Junli， et al. Monitoring recent surging of the Yulinchuan Glacier on north slopes of Muztag Range by remote sensing［J］. Journal of Glaciology and Geocryology， 2012， 34（4）： 765-774.
	郭万钦，刘时银，许君利，等. 木孜塔格西北坡鱼鳞川冰川跃动遥感监测［J］. 冰川冻土， 2012， 34（4）： 765-774.
18	Paul F， Strozzi T， Schellenberger T， et al. The 2015 surge of Hispar Glacier in the Karakoram［J］. Remote Sensing， 2017， 9（9）： 888.
19	Zhang Zhen. Mass changes of glaciers in eastern Pamir using Remote Sensing and GIS［D］. Lanzhou： University of Chinese Academy of Sciences， 2016.
	张震. 基于遥感和GIS的东帕米尔高原冰川冰量变化研究［D］. 兰州：中国科学院大学， 2016.
20	Zhou Yushan， Li Zhiwei， Li Jia， et al. Geodetic glacier mass balance （1975-1999） in the central Pamir using the SRTM DEM and KH-9 imagery［J］. Journal of Glaciology， 2019， 65（250）： 309-320.
21	Shangguan Donghui， Bolch T， Ding Yongjian， et al. Mass changes of Southern and Inylchek Glacier， Central Tian Shan， Kyrgyzstan， during 1975 and 2007 derived from remote sensing data［J］. The Cryosphere， 2015， 9（2）： 703-717.
22	Gardner A S， Moholdt G， Scambos T， et al. Increased West Antarctic and unchanged East Antarctic ice discharge over the last 7 years［J］. The Cryosphere， 2018， 12（2）： 521-547.
23	Gardner A S， Scambos T， Moholdt G， et al. ITS_LIVE regional glacier and ice sheet surface velocities［DB］. Data archived at National Snow and Ice Data Center， 2019. DOI： 10.5067/6II6VW8LLWJ7. doi: 10.5067/6II6VW8LLWJ7
24	Huang Danni， Zhang Zhen， Zhang Shasha， et al. Characteristics of glacier movement in the eastern Pamir Plateau［J］. Arid Land Geography， 2021， 44（1）： 131-140.
	黄丹妮，张震，张莎莎，等. 东帕米尔高原冰川运动特征分析［J］. 干旱区地理， 2021， 44（1）： 131-140.
25	Dehecq A， Gourmelen N， Gardner A S， et al. Twenty-first century glacier slowdown driven by mass loss in High Mountain Asia［J］. Nature Geoscience， 2019， 12（1）： 22-27.
26	Nuimura T， Sakai A， Taniguchi K， et al. The GAMDAM glacier inventory： a quality controlled inventory of Asian glaciers［J］. The Cryosphere， 2015， 8（3）： 849-864.
27	Sakai A. Brief communication： Updated GAMDAM glacier inventory over high-mountain Asia［J］. The Cryosphere， 2019， 13（7）： 2043-2049.
28	Chen An’an. Glacier mass budgets in the High Mountain Asia based on Multi-source DEMs over past 50 years［D］. Beijing： University of Chinese Academy of Sciences， 2017.
	陈安安. 基于多源DEM的近50年高亚洲地区冰川物质平衡［D］. 北京：中国科学院大学， 2017.
29	Nuth C， Kääb A. Co-registration and bias corrections of satellite elevation data sets for quantifying glacier thickness change［J］. The Cryosphere， 2011， 5（1）： 271-290.
30	Bolch T， Pieczonka T， Benn D I. Multi-decadal mass loss of glaciers in the Everest area （Nepal Himalaya） derived from stereo imagery［J］. The Cryosphere， 2011， 5（2）： 349-358.
31	Liu Shiyin， Yao Xiaojun， Guo Wanqin， et al. The contemporary glaciers in China based on the second Chinese glacier inventory［J］. Acta Geographica Sinica， 2015， 70（1）： 3-16.
	刘时银，姚晓军，郭万钦，等. 基于第二次冰川编目的中国冰川现状［J］. 地理学报， 2015， 70（1）： 3-16.
32	Xie Zichu， Liu Chaohai. Introduction to Glaciology［M］. Shanghai： Shanghai Popular Science Press， 2010.
	谢自楚，刘潮海. 冰川学导论［M］. 上海：上海科学普及出版社， 2010.
33	Been D I， Fowler A C， Hewitt I， et al. A general theory of glacier surges［J］. Journal of Glaciology， 2019， 65（253）： 701-716.
34	Been D I， Jones R L， Luckman A， et al. Mass and enthalpy budget evolution during the surge of a polythermal glacier： a test of theory［J］. Journal of Glaciology， 2019， 65（253）： 717-731.
35	Muzinska A. Transport conditions of mountain-surging glaciers as recorded in the micromorphology of quartz grains （Medvezhiy Glacier， West Pamir）［J］. Geologos， 2015， 21（2）： 127-138.
36	Lin Hui， Li Gang， Cuo Lan， et al. A decreasing glacier mass balance gradient from the edge of the Upper Tarim Basin to the Karakoram during 2000-2014［J］. Scientific Reports， 2017， 7： 6712.
37	Quincey D J， Glasser N F， Cook S J， et al. Heterogeneity in Karakoram glacier surges［J］. Journal of Geophysical Research： Earth Surface， 2015， 120（7）： 1288-1300.
38	Burgess E W， Forster R R， Larsen C F， et al. Surge dynamics on Bering Glacier， Alaska， in 2008-2011［J］. The Cryosphere， 2012， 6（6）： 1251-1262.
39	Lingle C S， Fatland R. Does englacial water storage drive temperate glacier surge？［J］. Annals of Glaciology， 2003， 36（1）： 14-20.
40	Fowler A C， Murray T， Ng F. Thermally controlled glacier surging［J］. Journal of Glaciology， 2001， 47（159）： 527-538.
41	Xian Liju， Mu Zhenxia， Jiang Huifang， et al. Analysis of temporal and spatial evolution characteristics of climatic factor in Tajikistan for nearly 31 years［J］. Journal of Water Resources and Water Engineering， 2015， 26（2）： 44-50.
	鲜丽菊，穆振侠，姜卉芳，等. 塔吉克斯坦近31年气候要素时空变化特征分析［J］. 水资源与水工程学报， 2015， 26（2）： 44-50.
42	Yang Xuewen， Wang Ninglian， Chen An’an， et al. The relationship between area variation of the Aral Sea in the arid Central Asia and human activities and climate change［J］. Journal of Glaciology and Geocryology， 2020， 42（2）： 681-692.
	杨雪雯，王宁练，陈安安，等. 中亚干旱区咸海面积变化与人类活动及气候变化的关联研究［J］. 冰川冻土， 2020， 42（2）： 681-692.
43	Eisen O， Harrison W D， Raymond C F. The surges of Variegated Glacier， USA， and their connection to climate and mass balance［J］. Journal of Glaciology， 2001， 47（158）： 351-358.

影像编号	获取日期	空间分辨率/m	用途
LM11630331973193AAA02	1973-07-12	60	冰川边界提取
LM21630331977271AAA02	1977-09-28	60	冰川边界提取
LT51510331988324ISP00	1988-11-19	30	冰川边界提取
LT51510331993273ISP00	1993-09-30	30	冰川边界提取
LT51510331997252ISP01	1997-09-09	30	冰川边界提取
LE71510332000237SGS00	2000-08-24	15	冰川边界提取
LE71510332001207SGS00	2001-07-26	15	冰川边界提取
LE71510332003245ASN01	2003-09-02	15	冰川边界提取
LE71510332003261ASN01	2003-09-18	15	冰川边界提取
LE71510332006237PFS00	2006-08-25	15	冰川边界提取
LT51510332008187KHC01	2008-07-05	30	冰川边界提取
LT51510332009253KHC00	2009-09-10	30	冰川边界提取
LT51510332011275KHC01	2011-10-02	30	冰川边界提取
LE71510332012238PFS00	2012-08-25	15	冰川边界提取
LC81510332013280LGN01	2013-10-07	15	冰川边界提取
LC81510332014219LGN01	2014-08-07	15	冰川边界提取
LC81510332015286LGN01	2015-10-13	15	冰川边界提取
LC81510332016273LGN00	2016-09-29	15	冰川边界提取
LC81510332017227LGN00	2017-08-15	15	冰川边界提取
LC81510332020268LGN00	2020-09-24	15	冰川边界提取
AST_L1A_00310082002061131	2002-10-08	15	冰面高程提取
AST_L1A_00310112009061031	2009-10-11	15	冰面高程提取
AST_L1A_00308222014061103	2014-08-22	15	冰面高程提取
AST_L1A_00308062020061034	2020-08-06	15	冰面高程提取

基准DEM	待匹配DEM		偏移量/m
基准DEM	待匹配DEM	X方向	Y方向	Z方向
ASTER2002	ASTER2009	23.5	64.2	-37.5
ASTER2009	ASTER2014	-33.7	-86.2	11.7
ASTER2014	ASTER2020	37.1	48.7	-4.6

基准DEM	匹配DEM	校正前		校正后		n	SE/m	σ/m
基准DEM	匹配DEM	MED/m	STDV	MED/m	STDV	n	SE/m	σ/m
ASTER2002	ASTER2009	51.37	54.45	0.19	23.06	528	1.00	1.02
ASTER2009	ASTER2014	27.87	50.11	0.32	23.25	486	1.05	1.10
ASTER2014	ASTER2020	-17.59	48.86	0.92	22.78	528	0.99	1.35
