藏东冻土区滑坡形变时序InSAR监测分析

doi:10.7522/j.issn.1000-0240.2021.0085

冰川冻土 ›› 2021, Vol. 43 ›› Issue (5): 1312-1322.doi: 10.7522/j.issn.1000-0240.2021.0085

• 第二次青藏高原综合科学考察研究 • 上一篇下一篇

藏东冻土区滑坡形变时序InSAR监测分析

焦志平^1,²(),江利明^1,²(),牛富俊^2,³,郭瑞^1,²,周志伟¹

^1.中国科学院精密测量科学与技术创新研究院大地测量与地球动力学国家重点实验室，湖北武汉 430077
^2.中国科学院大学，北京 100049
^3.中国科学院西北生态环境资源研究院冻土工程国家重点实验室，甘肃兰州 730000

收稿日期:2021-04-05 修回日期:2021-07-02 出版日期:2021-10-31 发布日期:2021-12-09
通讯作者: 江利明 E-mail:jiaozhiping@asch.whigg.ac.cn;jlm@whigg.ac.cn
作者简介:焦志平，硕士研究生，主要从事青藏高原冻融灾害InSAR监测分析. E-mail： jiaozhiping@asch.whigg.ac.cn
基金资助:
第二次青藏高原综合科学考察研究项目(2019QZKK0905);中国科学院重点部署项目(KFZD-SW-428)

Monitoring landslides in seasonal frozen regions in eastern Tibet with InSAR： a case study in Aila Mountain section of National Highway 317

Zhiping JIAO^1,²(),Liming JIANG^1,²(),Fujun NIU^2,³,Rui GUO^1,²,Zhiwei ZHOU¹

^1.State Key Laboratory of Geodesy and Earth’ s Dynamics，Innovation Academy for Precision Measurement Science and Technology，Chinese Academy of Sciences，Wuhan 430077，China
^2.University of Chinese Academy of Sciences，Beijing 100049，China
^3.State Key Laboratory of Frozen Soil Engineering，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China

Received:2021-04-05 Revised:2021-07-02 Online:2021-10-31 Published:2021-12-09
Contact: Liming JIANG E-mail:jiaozhiping@asch.whigg.ac.cn;jlm@whigg.ac.cn

摘要/Abstract

摘要：

受气候暖湿化和冻融作用的影响，近年来西藏东部地区的山体滑坡多发频发，对人民生命财产安全造成严重威胁，制约了当地经济社会发展，因此，迫切需要利用有效手段对滑坡灾害隐患开展大范围调查与早期识别。以藏东317国道矮拉山地区为例，利用小基线集时序InSAR（Interferometric Synthetic Aperture Radar）技术，分别对2017年3月—2019年7月期间Sentinel-1A SAR升、降轨数据集进行地表形变监测分析，获取了该地区滑坡体隐患的分布情况，并讨论了滑坡历史形变演化特征及成因。结果表明：大部分区域较为稳定，滑坡隐患主要集中在山谷两侧，升降轨InSAR提高了滑坡监测识别的准确性和覆盖度；冻融滑坡形变过程与降雨型滑坡存在差异，呈现平稳期和失稳期交替出现的季节性变化特征；形变过程主要受冻融和降雨影响，两者共同作用加速坡体变形。实验结果验证了InSAR技术能够有效弥补传统监测手段的不足，可在高山冻土区滑坡隐患早期识别与监测防治中发挥重要作用。

关键词: 冻融作用, 滑坡监测, 时序InSAR, 藏东地区

Abstract:

Due to the effects of climate warming， wetting， freezing and thawing， landslides occur frequently in eastern Tibet in recent years， which poses a serious threat to the safety of people’s lives and property safety and restricts the local economic and social development. Therefore， an effective method of large-scale landslides hazards investigation and early identification is required urgently. In this study， using Small Baseline Subset （SBAS） InSAR method and sentinel-1A ascending and descending SAR images acquired from March 2017 to July 2019， the surface deformation and distribution of landslide hazards in this area is achieved， and the characteristics of historical deformation evolution and causes of landslide are investigated as well. The results show that：（1） Most of the areas are relatively stable， and the potential landslide hazards mainly concentrate on both sides of the valley. The accuracy and coverage of landslide monitoring and identification are improved by combining ascending and descending InSAR. （2） The deformation process of the freeze-thaw landslide is different from that of the rainfall-induced landslide， showing the seasonal variation characteristics of the stable and the instable period alternatively. （3） The deformation development is mainly affected by freeze-thaw and rainfall process， and both of them accelerate the slope displacement. The results suggest that InSAR technology can be an effective alternative for the shortcomings of traditional monitoring methods， and can play an important role in the early identification， monitoring and prevention of landslide hazards in alpine permafrost regions.

Key words: freeze-thaw action, landslide monitoring, multi-temporal InSAR, eastern Tibet

中图分类号:

P642.14

焦志平,江利明,牛富俊,郭瑞,周志伟. 藏东冻土区滑坡形变时序InSAR监测分析[J]. 冰川冻土, 2021, 43(5): 1312-1322.

Zhiping JIAO,Liming JIANG,Fujun NIU,Rui GUO,Zhiwei ZHOU. Monitoring landslides in seasonal frozen regions in eastern Tibet with InSAR： a case study in Aila Mountain section of National Highway 317[J]. Journal of Glaciology and Geocryology, 2021, 43(5): 1312-1322.

图/表 12

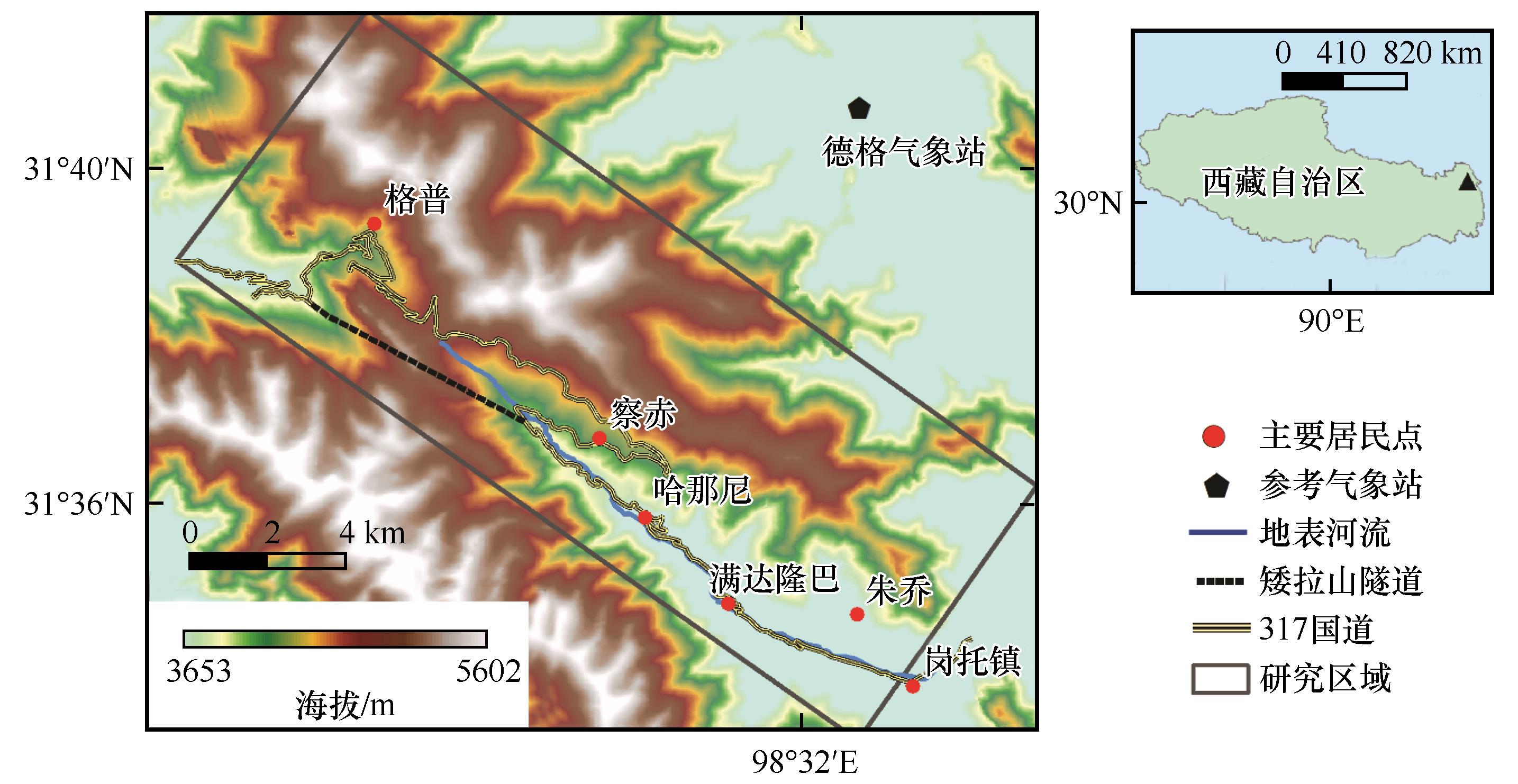

图1

表1

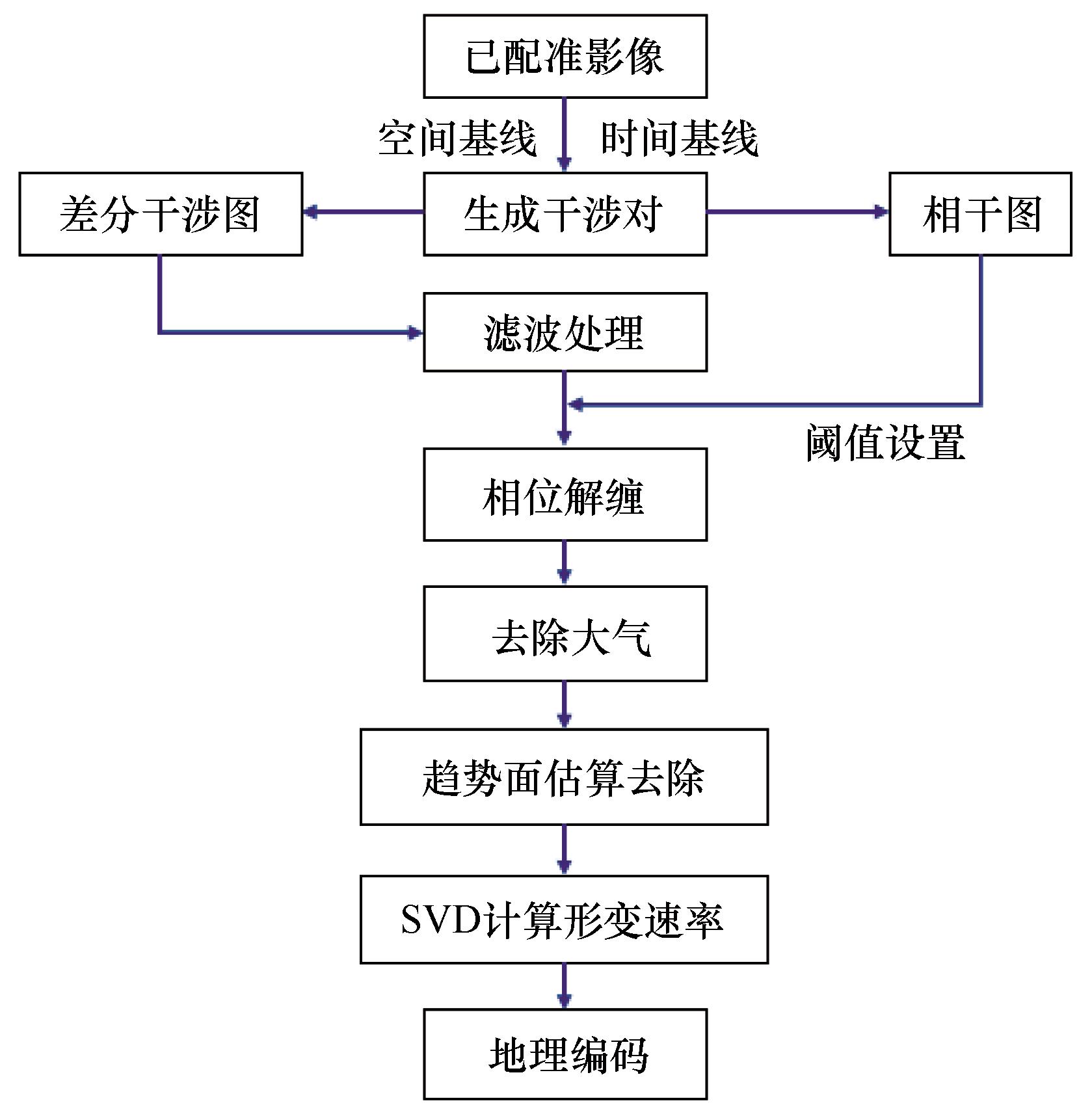

图2

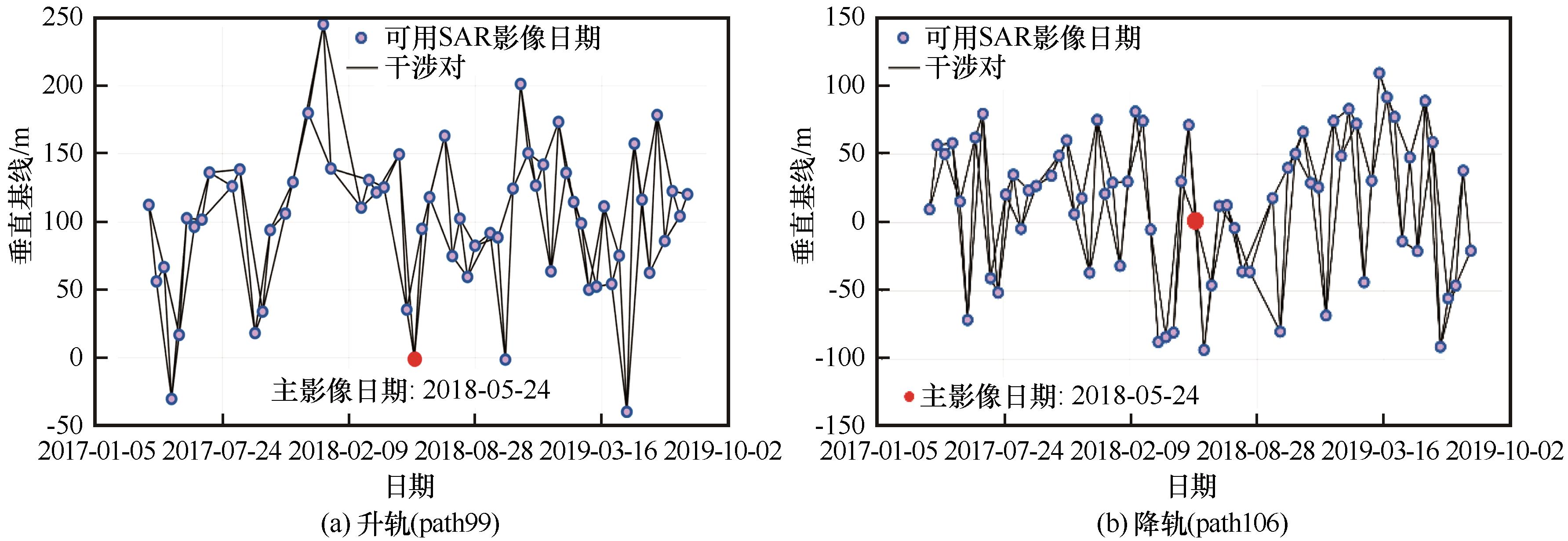

图3

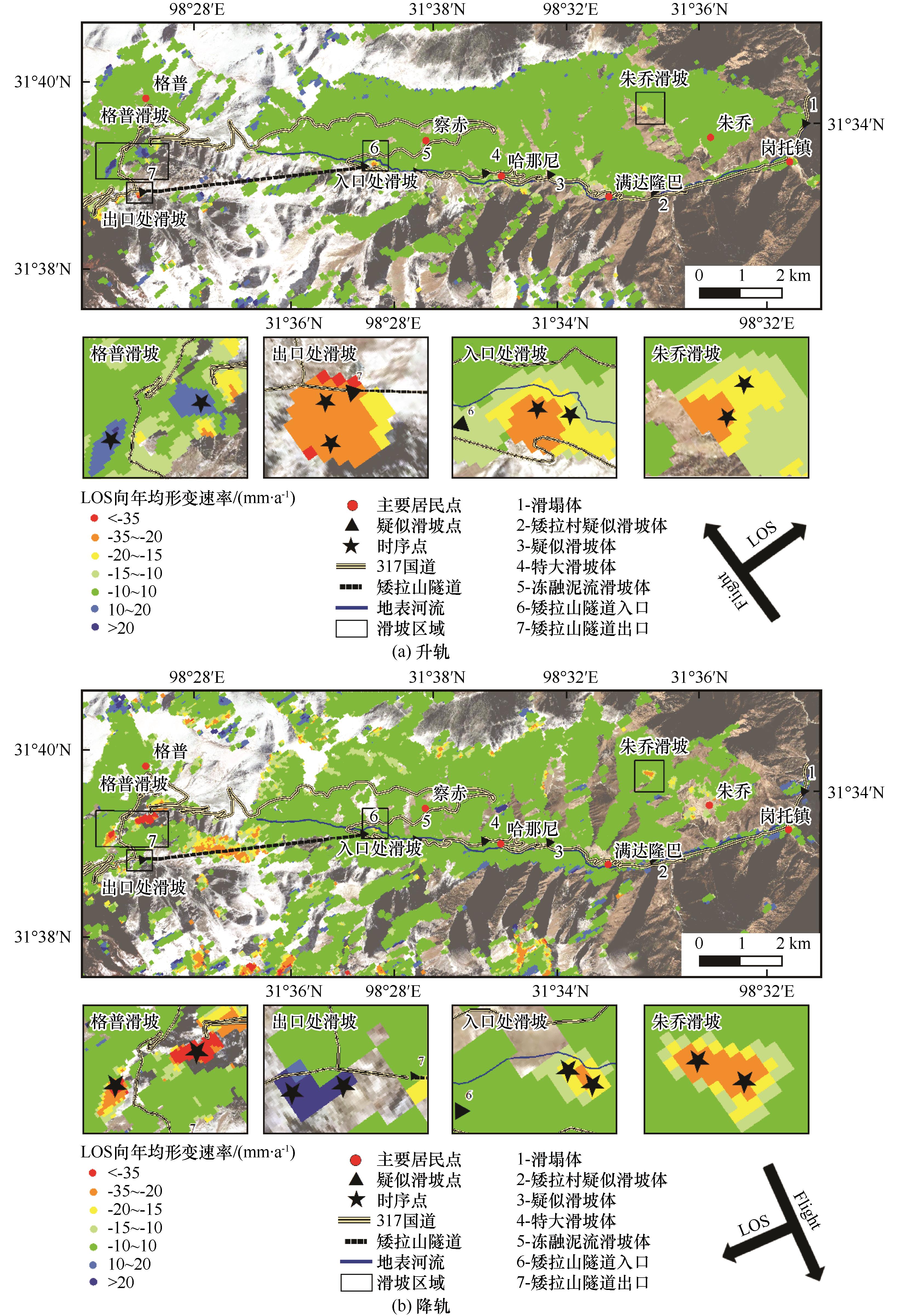

图4

表2

图5

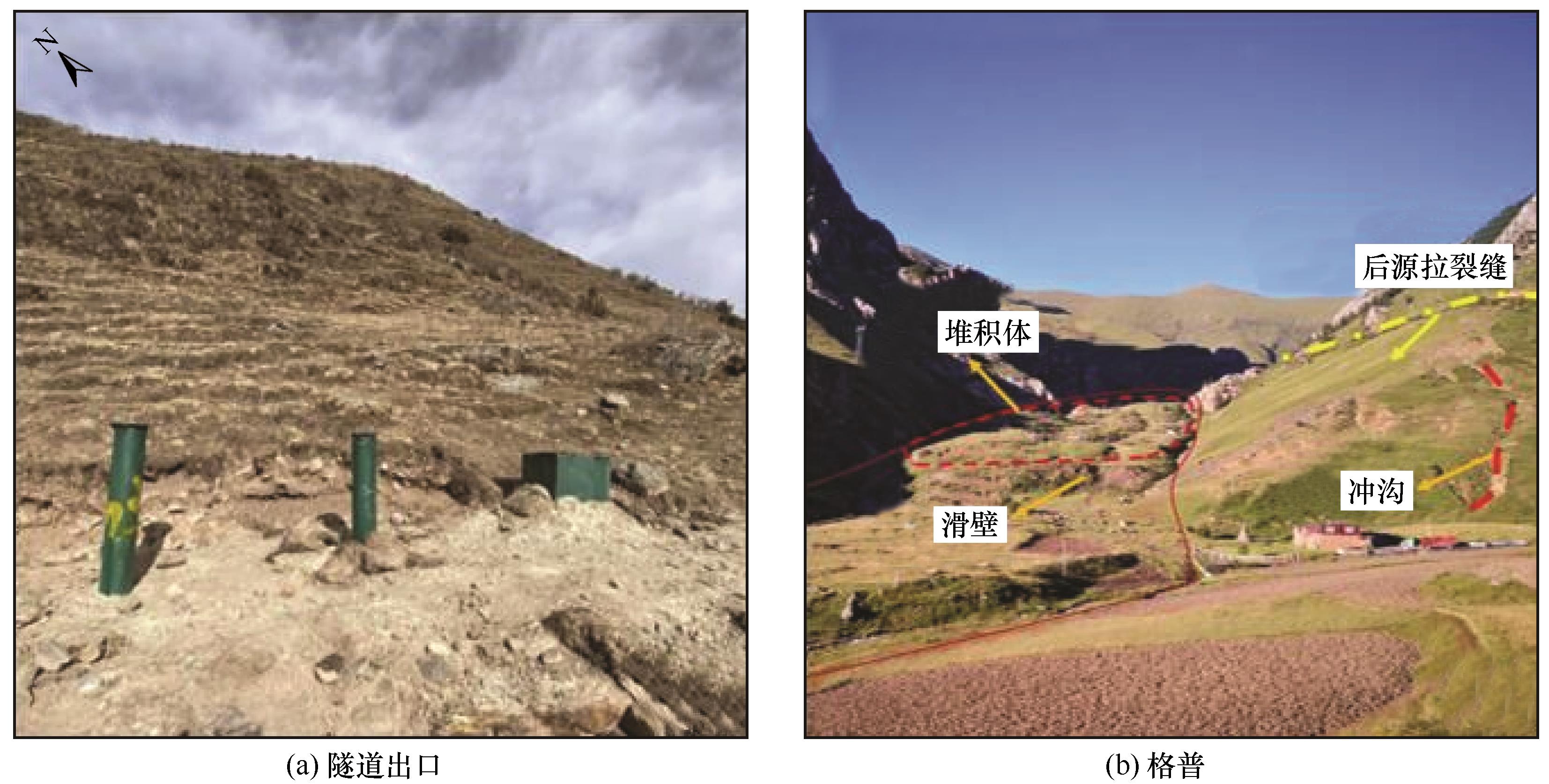

图6

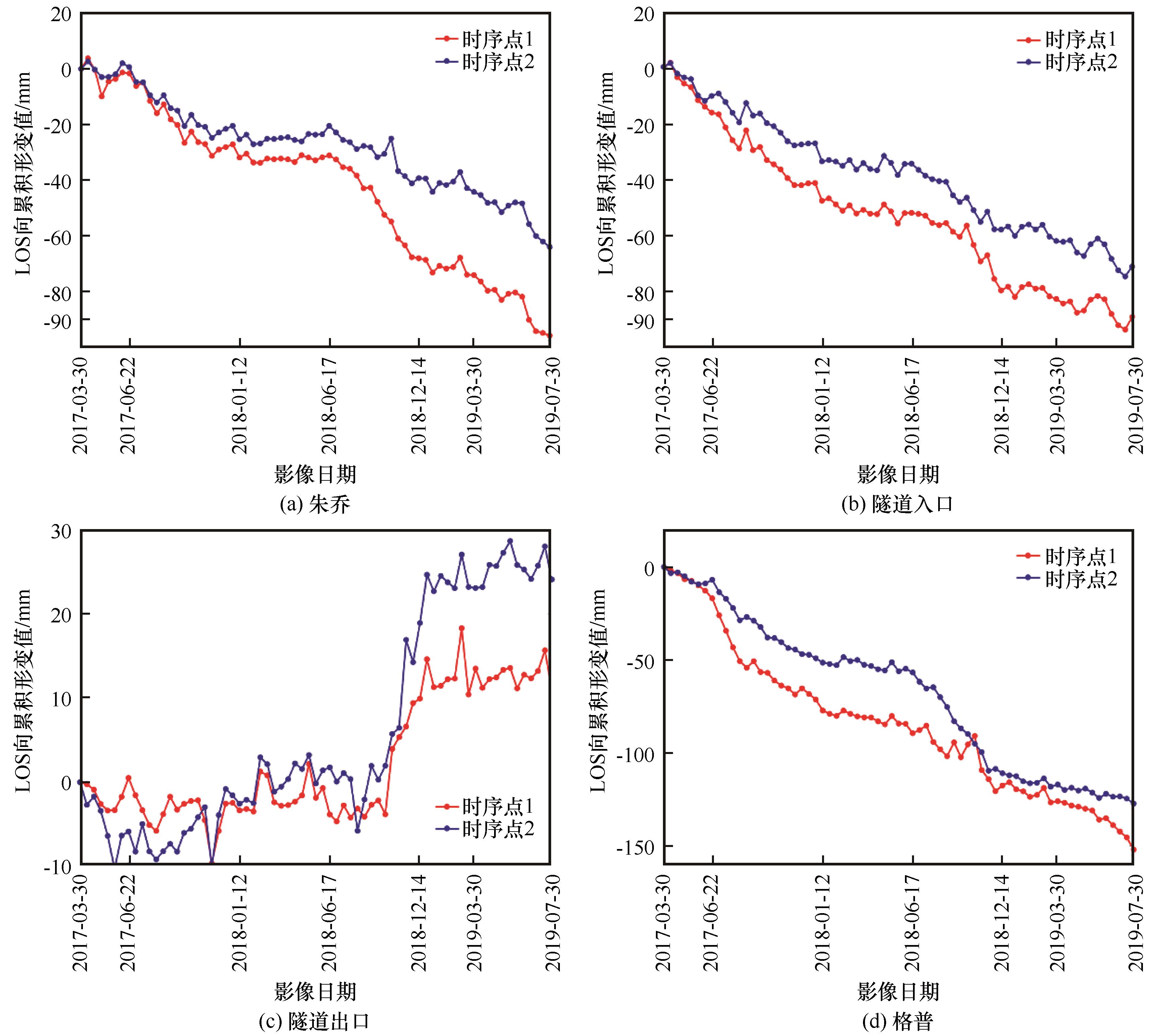

图7

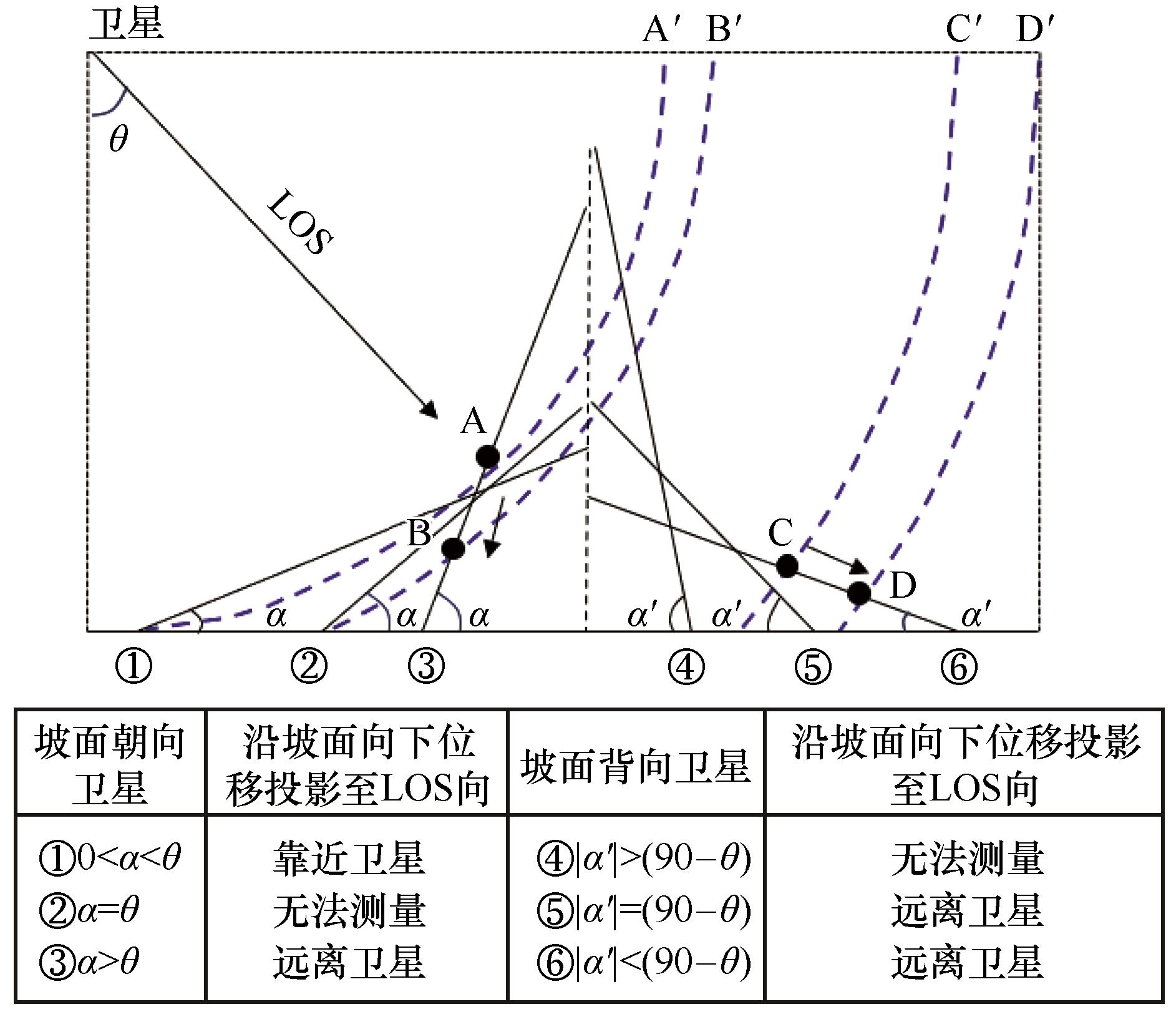

图8

图9

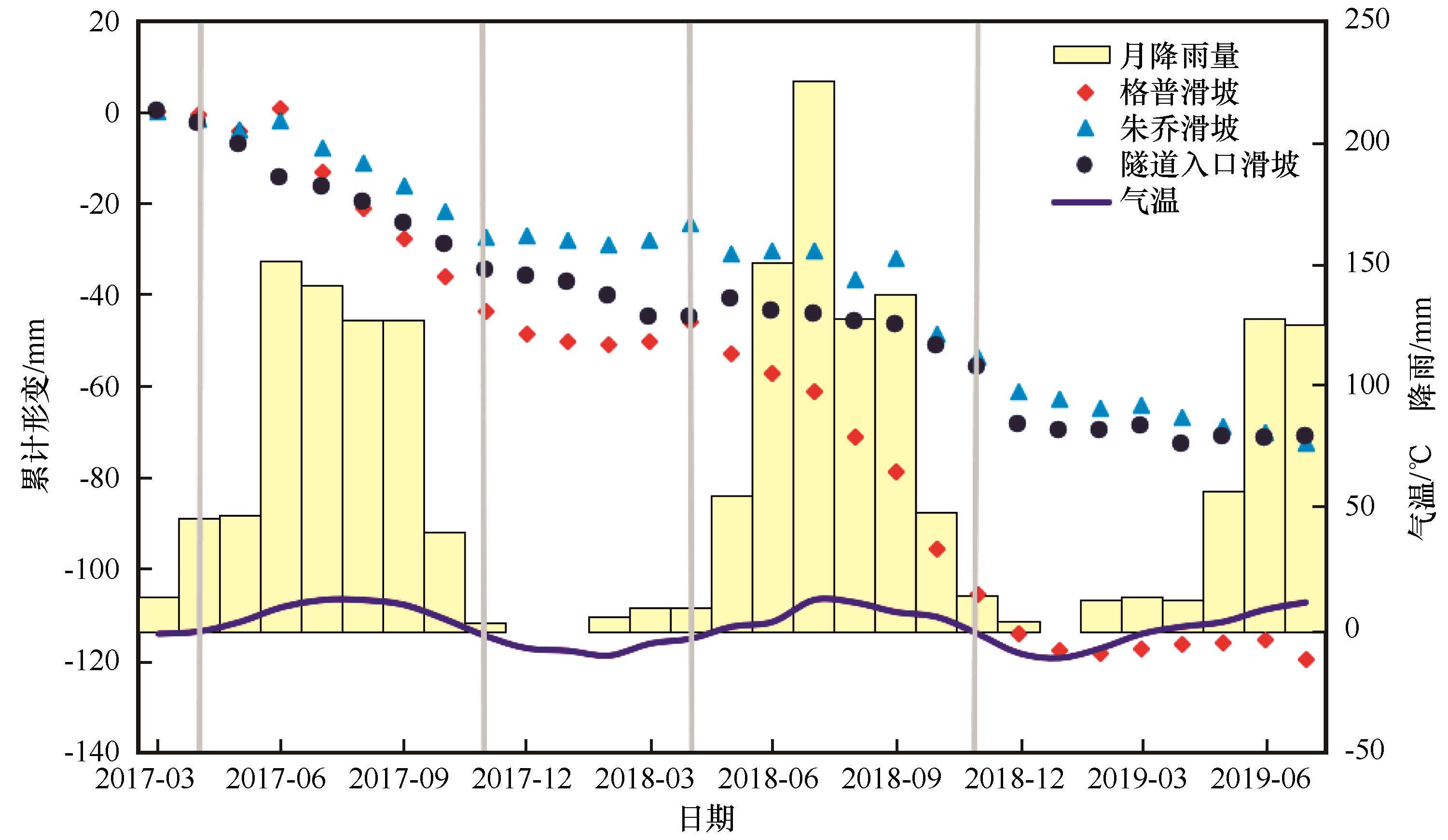

图10

参考文献 34

1	Hao Junming， Wu Tonghua， Li Ren， et al. A case study on earthflow in Yushu， Qinghai Province on the northeastern Tibetan Plateau： landslide features and cause analysis［J］. Journal of Glaciology and Geocryology， 2020， 42（2）： 447-456.
	郝君明，吴通华，李韧，等. 青藏高原东北部青海玉树泥流滑坡特征和成因分析［J］. 冰川冻土， 2020， 42（2）： 447-456.
2	Cheng Guodong. Interaction between Qinghai-Tibet Railway engineering and permafrost and environmental effects［J］. Bulletin of the Chinese Academy of Sciences， 2002， 17（1）： 21-25.
	程国栋. 青藏铁路工程与多年冻土相互作用及环境效应［J］. 中国科学院院刊， 2002， 17（1）： 21-25.
3	Zhang Yadi， Li Yidong， Dong Jie， et al. Landslide hazard detection in Markam with time-series InSAR analyses［J］. Journal of Remote Sensing， 2019， 23（5）： 987-996.
	张亚迪，李煜东，董杰，等. 时序InSAR技术探测芒康地区滑坡灾害隐患［J］. 遥感学报， 2019， 23（5）： 987-996.
4	Liao Mingsheng， Zhang Lu， Shi Xuguo， et al. Methods and Practice of Radar Remote Sensing Monitoring of Landslide Deformation［M］. Beijing： Science Press， 2017： 2-4.
	廖明生，张路，史绪国，等．滑坡变形雷达遥感监测方法与实践［M］. 北京：科学出版社， 2017： 2-4.
5	Zhou Zhenkai， Yao Xin， Liu Hongyan， et al. Accurate identification of active landslides in region composed with glacier， forest， steep valley： a case study in the lantsang meili snow mountain section［J］. Advanced Engineering Sciences， 2020， 52（6）： 61-74.
	周振凯，姚鑫，刘红岩，等. 冰川密林陡谷区活动性滑坡InSAR精细识别——以澜沧江梅里雪山段为例［J］. 工程科学与技术， 2020， 52（6）： 61-74.
6	Delacourt C， Allemand P， Casson B， et al. Velocity field of the “La Clapière” landslide measured by the correlation of aerial and QuickBird satellite images［J］. Geophysical Research Letters， 2004， 31（15）： L15619.
7	Liao Mingshen， Lin Hui. Synthetic aperture radar interferometry： principle and signal processing［M］. Beijing： Surveying and Mapping Press， 2003： 2-4.
	廖明生，林晖. 雷达干涉测量：原理与信号处理基础［M］. 北京：测绘出版社， 2003： 2-4.
8	Colesanti C， Ferretti A， Prati C， et al. Monitoring landslides and tectonic motions with the permanent scatterers technique［J］. Engineering Geology， 2003， 68（1/2）： 3-14.
9	Massonnet D， Rossi M， Carmona C， et al. The displacement field of the Landers earthquake mapped by radar interferometry［J］. Nature， 1993， 364（6433）： 138-142.
10	Chen Yuxing， Jiang Liming， Liang Linlin， et al. Monitoring permafrost deformation in the upstream Heihe River， Qilian Mountain by using multi-temporal Sentinel-1 InSAR dataset［J］. Chinese Journal of Geophysics， 2019， 62（7）： 2441-2454.
	陈玉兴，江利明，梁林林，等. 基于Sentinel-1 SAR数据的黑河上游冻土形变时序InSAR监测［J］. 地球物理学报， 2019， 62（7）： 2441-2454.
11	Zhao Chaoying， Liu Xiaojie， Zhang Qin， et al. Research on loess landslide identification， monitoring and failure mode with InSAR technique in Heifangtai， Gansu［J］. Geomatics and Information Science of Wuhan University， 2019， 44（7）： 996-1007.
	赵超英，刘晓杰，张勤，等. 甘肃黑方台黄土滑坡InSAR识别、监测与失稳模式研究［J］. 武汉大学学报（信息科学版）， 2019， 44（7）： 996-1007.
12	Dai Keren， Zhuo Guanchen， Xu Qiang， et al. Tracing the pre-failure two-dimensional surface displacements of Nanyu Landslide， Gansu Province with radar interferometry［J］. Geomatics and Information Science of Wuhan University， 2019， 44（12）： 1778-1786.
	戴可人，卓冠晨，许强，等. 雷达干涉测量对甘肃南峪乡滑坡灾前二维形变追溯［J］. 武汉大学学报（信息科学版）， 2019， 44（12）： 1778-1786.
13	Lu Huiyan， Li Weile， Xu Qiang. Early detection of landslides in the upstream and downstream areas of the Baige Landslide， the Jinsha River based on optical remote sensing and InSAR technologies［J］. Geomatics and Information Science of Wuhan University， 2019， 44（9）： 1342-1354.
	陆会燕，李为乐，许强，等. 光学遥感与InSAR结合的金沙江白格滑坡上下游滑坡隐患早期识别［J］. 武汉大学学报（信息科学版）， 2019， 44（9）： 1342-1354.
14	Zhang Lu， Liao Mingsheng， Dong Jie， et al. Early detection of landslide hazards in mountainous areas of West China using time series SAR interferometry： a case study of Danba， Sichuan［J］. Geomatics and Information Science of Wuhan University， 2018， 43（12）： 2039-2049.
	张路，廖明生，董杰，等. 基于时间序列InSAR分析的西部山区滑坡灾害隐患早期识别——以四川丹巴为例［J］. 武汉大学学报（信息科学版）， 2018， 43（12）： 2039-2049.
15	Fruneau B， Achache J， Delacourt C. Observation and modelling of the Saint-Étienne-de-Tinée landslide using SAR interferometry［J］. Tectonophysics， 1996， 265（3/4）： 181-190.
16	Guo Rui， Li Sumin， Chen Ya’nan， et al. Identification and monitoring landslides in Longitudinal Range-Gorge Region with InSAR fusion integrated visibility analysis［J］. Landslides， 2021， 18（2）： 551-568.
17	Dai Keren， Li Zhenhong， Tomás R， et al. Monitoring activity at the Daguangbao mega-landslide （China） using Sentinel-1 TOPS time series interferometry［J］. Remote Sensing of Environment， 2016， 186： 501-513.
18	Torres R， Snoeij P， Geudtner D， et al. GMES Sentinel-1 mission［J］. Remote Sensing of Environment， 2012， 120： 9-24.
19	Xiangyi Zhe， Li Xiangning. Changdu area along the 317 national highway rock mass stability analysis［J］. Building World， 2013（18）： 171-171.
	折向毅，李香凝. 昌都地区317国道沿线岩土体稳定性分析［J］. 建筑界， 2013（18）： 171-171.
20	Wang Xian. Study on comprehensive exploration technology for new Aila Mountain tunnel of No.317 National Highway［D］. Chengdu： Southwest Jiaotong University， 2014.
	王献. 国道317线新建矮拉山越岭隧道综合勘探技术应用研究［D］. 成都：西南交通大学， 2014.
21	Berardino P， Fornaro G， Lanari R， et al. A new algorithm for surface deformation monitoring based on small baseline differential SAR interferograms［J］. IEEE Transactions on Geoscience and Remote Sensing， 2002， 40（11）： 2375-2383.
22	Liao Mingsheng， Wang Teng. Time series InSAR technology and its applications［M］. Beijing： Science Press， 2014： 83-86.
	廖明生，王腾. 时间序列InSAR技术与应用［M］. 北京：科学出版社. 2014： 83-86.
23	Zhu Jianjun， Li Zhiwei， Hu Jun. Research progress and methods of InSAR for deformation monitoring［J］. Acta Geodaetica et Cartographica Sinica， 2017， 46（10）： 1717-1733.
	朱建军，李志伟，胡俊. InSAR变形监测方法与研究进展［J］. 测绘学报， 2017， 46（10）： 1717-1733.
24	Hao Junming， Wu Tonghua， Wu Xiaodong， et al. Investigation of a small landslide in the Qinghai-Tibet Plateau by InSAR and absolute deformation model［J］. Remote Sensing， 2019， 11（18）： 2126.
25	Li Zhenhong， Song Chuang， Yu Chen， et al. Application of satellite radar remote sensing to landslide detection and monitoring： challenges and solutions［J］. Geomatics and Information Science of Wuhan University， 2019， 44（7）： 967-979.
	李振洪，宋闯，余琛，等. 卫星雷达遥感在滑坡灾害探测和监测中的应用：挑战与对策［J］. 武汉大学学报（信息科学版）， 2019， 44（07）： 967-979.
26	Dai Keren， Yongbo Tie， Xu Qiang， et al. Early identification of potential landslide geohazards in alpine-canyon terrain based on SAR interferometry： a case study of the middle section of yalong river［J］. Journal of Radars， 2020， 9（3）： 554-568.
	戴可人，铁永波，许强，等. 高山峡谷区滑坡灾害隐患InSAR早期识别——以雅砻江中段为例［J］. 雷达学报， 2020， 9（3）： 554-568.
27	Chen Yuxing. Permafrost monitoring with SAR/InSAR techniques： a case study in the Qilian Mountain region over the upper reaches of the Heihe River basin［D］. Beijing： University of Chinese Academy of Sciences， 2019.
	陈玉兴. SAR/InSAR技术在多年冻土监测中的应用研究—以黑河上游祁连山区为例［D］. 北京：中国科学院大学， 2019.
28	Wang Yan， Ge Daqing， Zhang Ling， et al. Inter-comparison and time series fusion of ascending and descending PSInSAR data for land subsidence monitoring［J］. Remote Sensing for Land & Resources， 2014， 26（4）： 125-130.
	王艳，葛大庆，张玲，等. 升降轨PSInSAR地面沉降监测结果的互检验与时序融合［J］. 国土资源遥感， 2014， 26（4）： 125-130.
29	Yongbo Tie， Bai Yongjian， Song Zhi. Damage types and hazards effects from freezing-thawing process in plateau of western Sichuan Province［J］. Bulletin of Soil and Water Conservation， 2015， 35（2）： 241-245.
	铁永波，白永健，宋志. 川西高原的岩土体的冻融破坏类型及其灾害效应［J］. 水土保持通报， 2015， 35（2）： 241-245.
30	Li Shanshan， Li Zhiwei， Hu Jun， et al. Investigation of the Seasonal oscillation of the permafrost over Qinghai-Tibet Plateau with SBAS-InSAR algorithm［J］. Chinese Journal of Geophysics， 2013， 56（5）： 1476-1486.
	李珊珊，李志伟，胡俊，等. SBAS-InSAR技术监测青藏高原季节性冻土形变［J］. 地球物理学报， 2013， 56（5）： 1476-1486.
31	Wu Weijiang. Slide accelerated by water entrapment due to seasonal freezing［J］. Journal of Glaciology and Geocryology， 1997， 19（4）： 71-77.
	吴玮江. 季节性冻结滞水促滑效应——滑坡发育的一种新因素［J］. 冰川冻土， 1997， 19（4）： 71-77.
32	Wang Nianqin， Yao Yong. Characteristics and mechanism of landslides in loess during freezing and thawing periods in seasonally frozen ground regions［J］. Journal of Disaster Prevention and Mitigation Engineering， 2008， 28（2）： 163-166.
	王念秦，姚勇. 季节冻土区冻融期黄土滑坡基本特征与机理［J］. 防灾减灾工程学报， 2008， 28（2）： 163-166.
33	Wu Weijiang. Seasonal freeze-thaw action and the entire deformation， failure of slope［J］. The Chinese Journal of Geological Hazard and Control， 1996， 7（4）： 59-64.
	吴玮江. 季节性冻融作用与斜坡整体变形破坏［J］. 中国地质灾害与防治学报， 1996， 7（4）： 59-64.
34	Deng Jianhui， Dai Fuchu， Wen Baoping， et al. Investigation on the catastrophic mechanism and risk control measures of major landslides in Tibetan Plateau［J］. Advanced Engineering Sciences， 2019， 51（5）： 1-8.
	邓建辉，戴福初，文宝萍，等. 青藏高原重大滑坡动力灾变与风险防控关键技术研究［J］. 工程科学与技术， 2019， 51（5）： 1-8.

参数	升轨	降轨
监测用途	滑坡范围、变化速率、时间序列提取
波长/cm	5.63	5.63
重访周期/d	12	12
空间分辨率/m	5×20	5×20
视角/（°）	33.82	33.85
飞行角/（°）	-12.79	168.34
影像数量	55	69

区域	升轨InSAR形变速率/（mm·a^-1）			降轨InSAR形变速率/（mm·a^-1）
区域	均值	最大形变	最小形变	均值	最大形变	最小形变
格普滑坡	20.43	36.12	10.39	-47.93	-73.99	-28.35
隧道出口滑坡	-24.88	-39.66	-10.81	16.33	17.13	15.23
隧道入口滑坡	-16.46	-25.8	-10.75	-14.78	-23.08	-10.73
朱乔滑坡	-16.83	-23.35	-10.8	-31.54	-33.75	-11.95
