高海拔多年冻土区路基工程行为对低温多年冻土长期影响的监测研究

doi:10.7522/j.issn.1000-0240.2021.0086

摘要/Abstract

摘要：

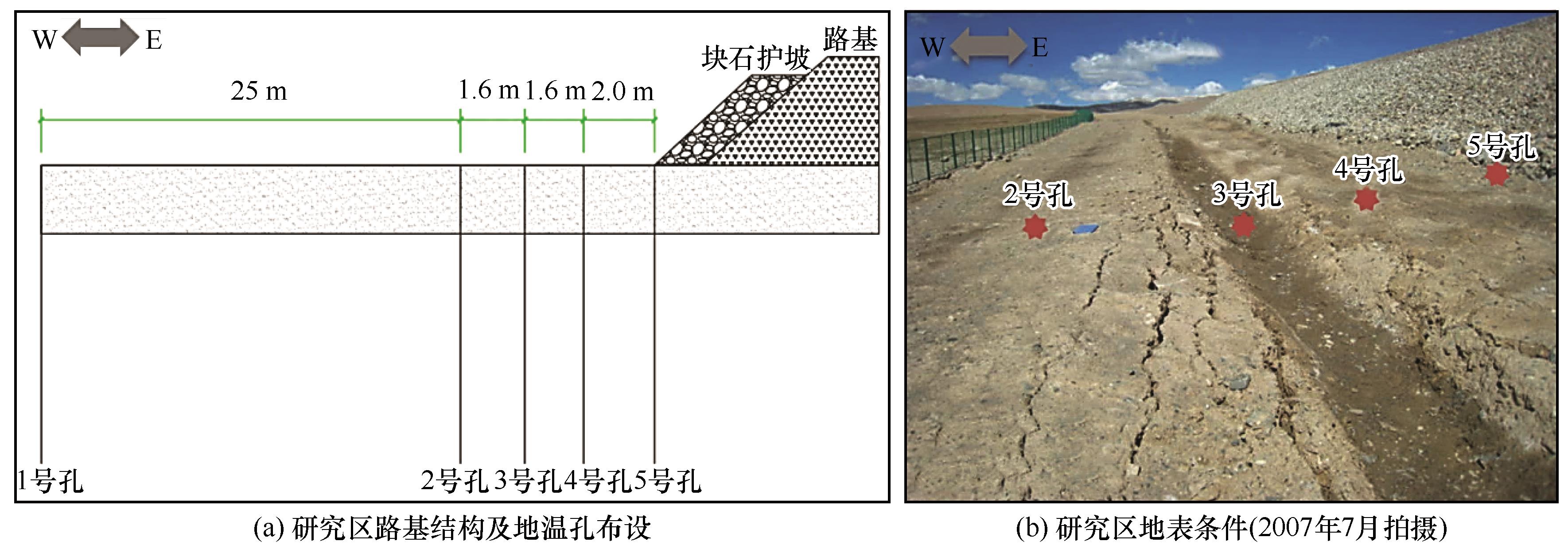

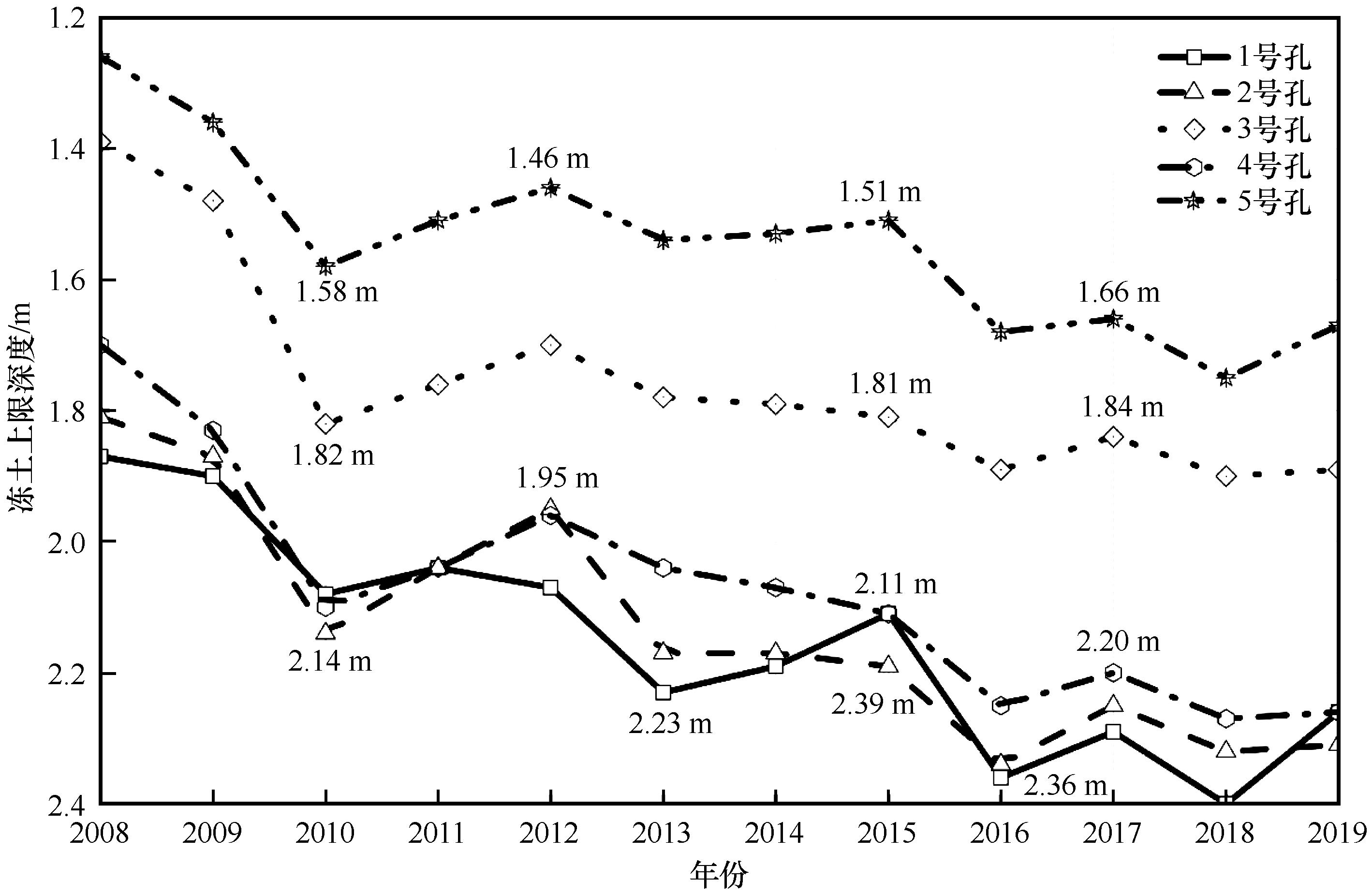

青藏铁路路基创造性采用了主动冷却路基的设计理念修建而成，目前铁路已经安全运营超过10年。青藏铁路路基修筑在多年冻土之上，路基下部冻土温度变化是衡量路基是否稳定的关键因素。基于长期（2008—2019年）地温观测资料，对昆仑山垭口南坡青藏铁路K980+000低温多年冻土区块石路基坡脚至坡脚外30 m范围内的冻土上限变化、年际地温变化、季节性地温变化进行分析，研究了路基工程行为对低温多年冻土的长期影响机制。结果表明：冻土地温不断升高，冻土上限逐年下移；与天然孔比较，路基坡脚处地温增温幅度反而较小，主要可能受块石路基冷却效应的影响；冷季与暖季呈现出不对称的增温趋势。冻土路基普遍增温的趋势仍然存在，出于对多年冻土的保护与保证工程稳定性的考虑，应尽量采用冷却路基的思想修建路基。同时，应加强对路基的监测，分析长期增温过程后路基稳定性变化，并对路基下部冻土的变化做出定量研究。

关键词: 青藏铁路, 低温多年冻土, 增温趋势, 路基工程影响

Abstract:

The Qinghai-Tibet Railway （QTP） embankment was constructed based on the method of active cooling embankment. At present， the railway has been safely operating for more than 10 years. The subgrade of QTP is built on the permafrost， and temperature change of the permafrost under the subgrade is a key factor in measuring the stability of the subgrade. Based on the long-term （2008—2019） observation， the permafrost table and the annual ground temperature in five boreholes which were drilled within 30 m range to the slope foot mileage K980+000 was analyzed. Inter-annual ground temperature changes and seasonal temperature changes were analyzed and the long-term effects of engineering behavior on cold permafrost were examined. The results show that the permafrost temperature has been increasing and permafrost table has been decreasing. Compared with the natural hole， the ground temperature of the borehole at the foot of the slope is less increased by the cooling effect of the roadbed. The cold season and the warm season are asymmetrical. Due to the consideration of the protection of permafrost and the stability of the project， the roadbed should be built with the idea of cooling roadbed as much as possible， so that the ground temperature at the foot of the roadbed slope is lower than the temperature of the frozen soil under the natural state， but the roadbed of the frozen soil is generally warmed. The trend still exists. At the same time， the monitoring of the subgrade should be strengthened， the stability of the subgrade after the long-term warming process should be analyzed， and the quantitative study on the change of the frozen soil under the subgrade should be processed.

Key words: Qinghai-Tibet Railway, cold permafrost, warming trend, embankment engineering impact

中图分类号:

P642.14

范星文,林战举,罗京,刘明浩,尹国安,高泽永. 高海拔多年冻土区路基工程行为对低温多年冻土长期影响的监测研究[J]. 冰川冻土, 2021, 43(5): 1323-1333.

Xingwen FAN,Zhanju LIN,Jing LUO,Minghao LIU,Guo’an YIN,Zeyong GAO. Long-term effects of embankment engineering behaviors on cold permafrost in high-altitude permafrost regions[J]. Journal of Glaciology and Geocryology, 2021, 43(5): 1323-1333.

图/表 11

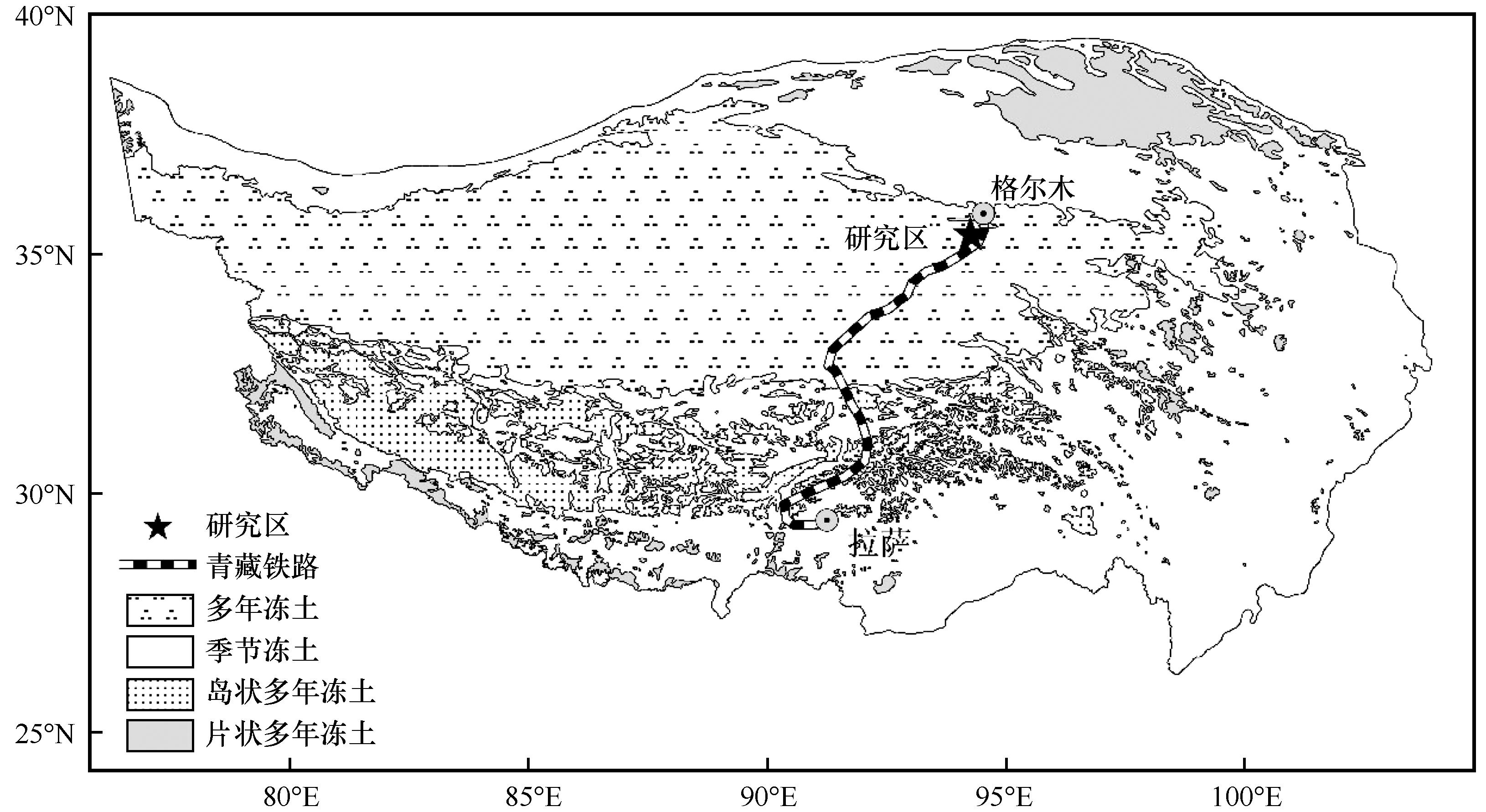

图1

表1

图2

图3

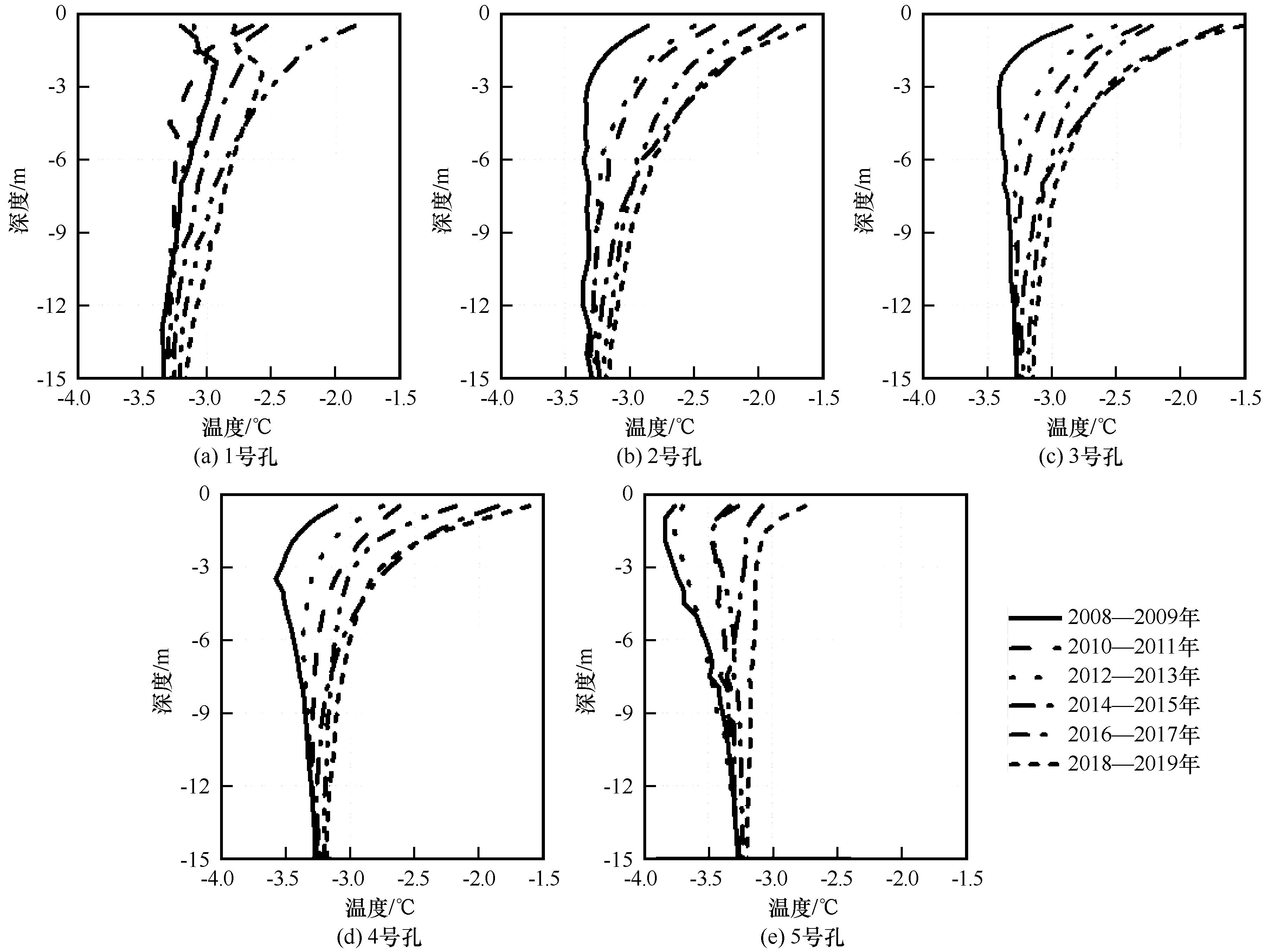

图4

图5

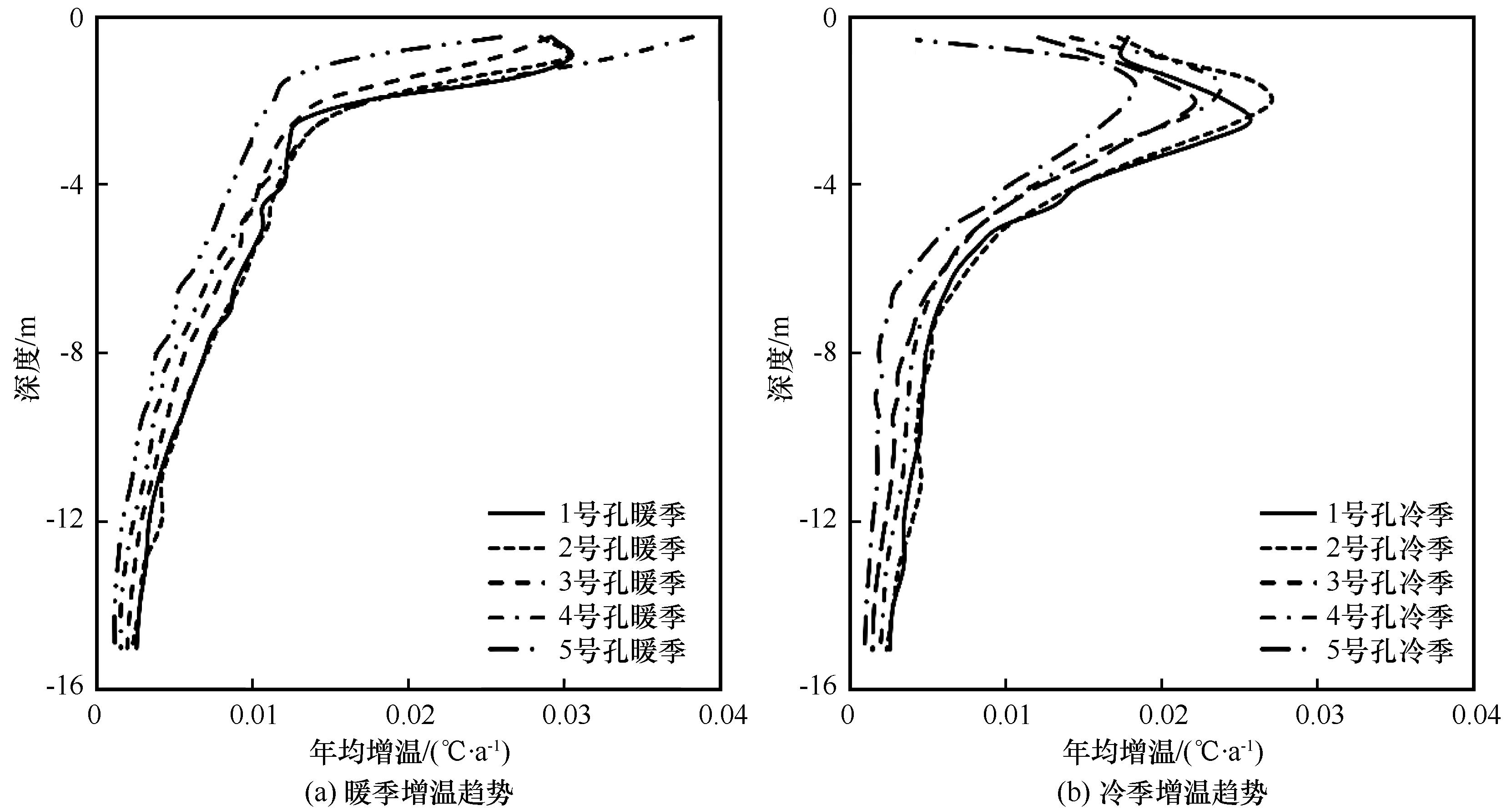

图6

表3

图7

表4

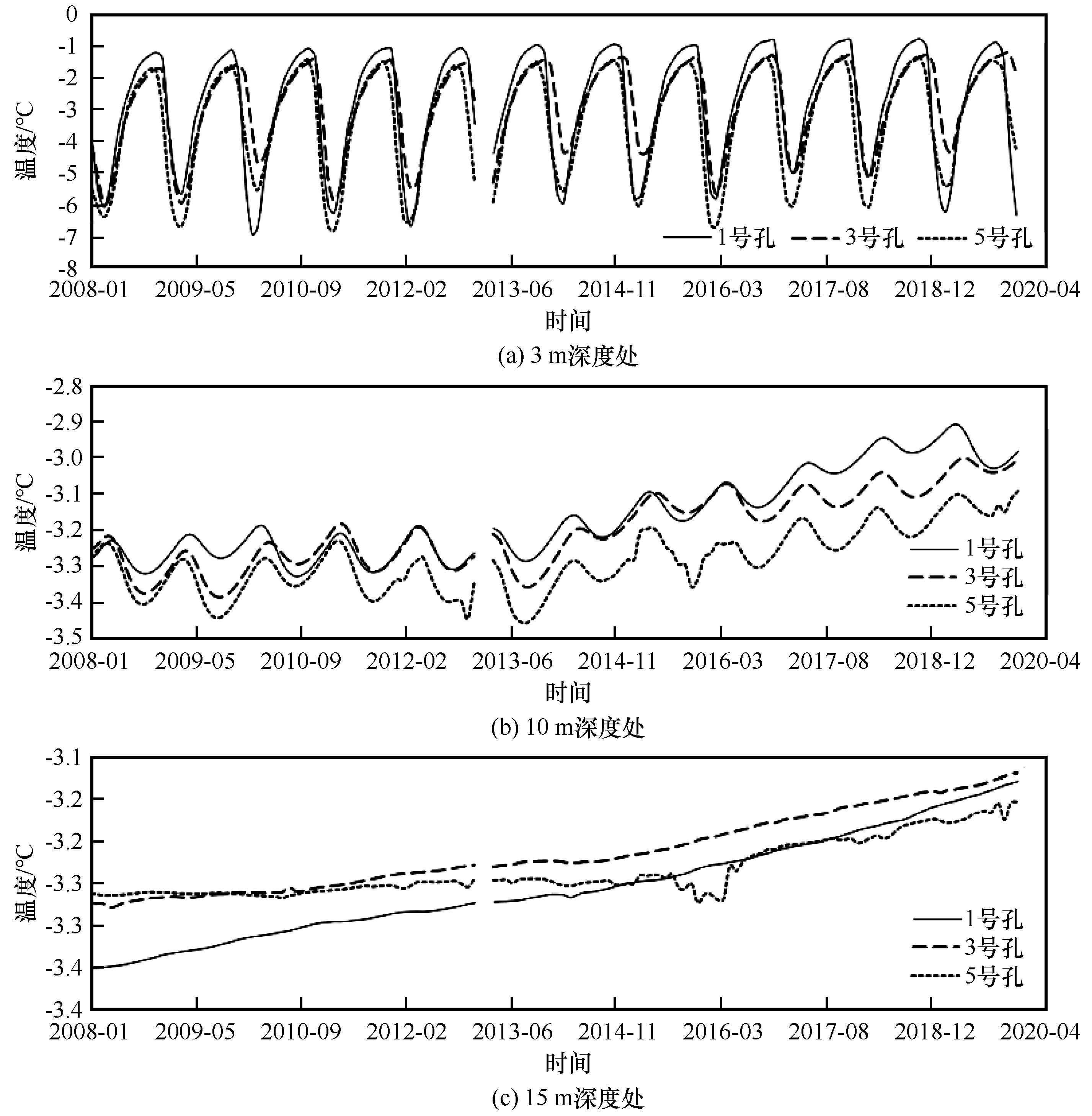

图8

参考文献 40

1	Cheng Guodong， Sun Zhizhong， Niu Fujun. Application of the roadbed cooling approach in Qinghai-Tibet railway engineering［J］. Cold Regions Science and Technology， 2008， 53（3）： 241-258.
2	Wu Qingbai， Niu Fujun. Permafrost changes and engineering stability in Qinghai-Xizang Plateau［J］. Chinese Science Bulletin， 2013， 58（2）： 115-130.
	吴青柏，牛富俊. 青藏高原多年冻土变化与工程稳定性［J］. 科学通报， 2013， 58（2）： 115-130.
3	Liu Hua， Niu Zelin， Niu Fujun， et al. Numerical investigation on freeze characteristic and thermal influence areas of roadbed-bridge transition section in cold regions high-speed railways ［J］. Journal of Glaciology and Geocryology， 2020， 42（4）： 1256-1266.
	刘华，牛泽林，牛富俊，等. 寒区高铁路桥过渡段冻结特征及热影响区域数值分析［J］. 冰川冻土， 2020， 42（4）： 1256-1266.
4	Cheng Guodong， Yang Chengsong. Mechanics related with frozen ground in construction of Qinghai-Tibet Railway［J］. Mechanics in Engineering， 2006， 28（3）： 1-8.
	程国栋，杨成松. 青藏铁路建设中的冻土力学问题［J］. 力学与实践， 2006， 28（3）： 1-8.
5	Wu Jichun， Sheng Yu， Wu Qingbai， et al. Processes and modes of permafrost degradation on the Qinghai-Tibet Plateau［J］. Science China： Series D Earth Sciences， 2009， 39（11）： 1570-1578.
	吴吉春，盛煜，吴青柏，等. 青藏高原多年冻土退化过程及方式［J］. 中国科学： D辑地球科学， 2009， 39（11）： 1570-1578.
6	Wu Qingbai， Liu Yongzhi. Ground temperature monitoring and its recent change in Qinghai-Tibet Plateau［J］. Cold Regions Science and Technology， 2004， 38（2）： 85-92.
7	Liu Deping， Wang Shuangjie， Jin Long， et al. Engineering geological characteristics of the permafrost and degradation analysis of national road 214［J］. Subgrade Engineering， 2013（1）： 1-5.
	刘德平，汪双杰，金龙，等. 国道214线多年冻土工程地质特征及退化分析［J］. 路基工程， 2013（1）： 1-5.
8	Sun Zhizhong， Wu Guilong， Yun Hanbo， et al. Permafrost degradation under an embankment of the Qinghai-Tibet Railway in the southern limit of permafrost［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 767-771.
	孙志忠，武贵龙，贠汉伯，等. 多年冻土南界附近青藏铁路路基下的冻土退化［J］. 冰川冻土， 2014， 36（4）： 767-771.
9	Yin Guoan， Niu Fujun， Lin Zhanju， et al. The distribution characteristics of permafrost along the Qinghai-Tibet Railway and their response to environmental change［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 772-781.
	尹国安，牛富俊，林战举，等. 青藏铁路沿线多年冻土分布特征及其对环境变化的响应［J］. 冰川冻土， 2014， 36（4）： 772-781.
10	Jiao Shihui， Wang Lingyue， Liu Gengnian. Prediction of Tibetan Plateau permafrost distributionin global warming［J］. Acta Scientiarum Naturalium Universitatis Pekinensis， 2016， 52（2）： 249-256.
	焦世晖，王凌越，刘耕年. 全球变暖背景下青藏高原多年冻土分布变化预测［J］. 北京大学学报（自然科学版）， 2016， 52（2）： 249-256.
11	Ding Yongjian， Zhang Shiqiang， Zhao Lin， et al. Global warming weakening the inherent stability of glaciers and permafrost［J］. Science Bulletin， 2019， 64（4）： 245-253.
12	An Guodong， Mi Long， Zhu Benzhen. Study and application of long-term monitoring system for permafrost area along Qinghai-Tibet Railway［J］. Journal of Railway Engineering Society， 2010， 27（3）： 1-6.
	安国栋，米隆，朱本珍，等. 青藏铁路多年冻土区长期监测系统的研究与应用［J］. 铁道工程学报， 2010， 27（3）： 1-6.
13	Wang Xiaojun， Mi Weijun， Wei Yongliang， et al. The change characteristics of the artificial upper limit of the roadbed and its relationship with the stability for Qinghai-Tibet Railway in the permafrost region［J］. China Railway Science， 2010， 31（5）： 1-7.
	王小军，米维军，魏永梁，等. 青藏铁路多年冻土区路基人为上限的变化特点及其与稳定性的关系［J］. 中国铁道科学， 2010， 31（5）： 1-7.
14	Cai Hancheng， Li Yong， Yang Yongpeng， et al. Variation of temperature and permafrost along Qinghai-Tibet Railway［J］. Chinese Journal of Rock Mechanics and Engineering， 2016， 35（7）： 1434-1444.
	蔡汉成，李勇，杨永鹏，等. 青藏铁路沿线多年冻土区气温和多年冻土变化特征［J］. 岩石力学与工程学报， 2016， 35（7）： 1434-1444.
15	Hu Da， Yu Wenbing， Yi Xin， et al. Boundary temperature features of the embankment in Qumar River region along the Qinghai-Tibet transportation engineering corridor［J］. Journal of Glaciology and Geocryology， 2016， 38（5）： 1332-1339.
	胡达，喻文兵，易鑫，等. 青藏工程走廊楚玛尔河高平原区路基边界温度特征［J］. 冰川冻土， 2016， 38（5）： 1332-1339.
16	Wang Honglei， Sun Zhizhong， Liu Yongzhi， et al．Thermal state of embankment with thawed interlayer in permafrost regions of the Qinghai-Tibet Railway［J］. Journal of Glaciology and Geocryology， 2018， 40（5）： 934-942．
	王宏磊，孙志忠，刘永智，等. 青藏铁路多年冻土区含融化夹层路基的热状态［J］. 冰川冻土， 2018， 40（5）： 934-942.
17	Mu Yanhu， Ma Wei， Sun Zhizhong， et al. Comparative analysis of cooling effect of crushed rock embankment along the Qinghai-Tibet Railway［J］. Rock and Soil Mechanics， 2010， 31（S1）： 284-292.
	穆彦虎，马巍，孙志忠，等. 青藏铁路块石路基冷却降温效果对比分析［J］. 岩土力学， 2010， 31（S1）： 284-292.
18	Xu Zhiying， Niu Fujun. Analysis of permafrost subgrade temperature in qumar river region along Qinghai-Tibet Railway［J］. Subgrade Engineering， 2011（3）： 5-8.
	徐志英，牛富俊. 青藏铁路楚玛尔河地区冻土路基地温状况分析［J］. 路基工程， 2011（3）： 5-8.
19	Xu Anhua. Numerical simulation study of the thermosyphon applied to wide embankment in permafrost regions of Gonghe-Yushu Expressway of National Highway 214［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 987-993．
	徐安花. 热棒技术在国道214线共和-玉树高速公路宽幅冻土路基中应用的数值模拟研究［J］. 冰川冻土， 2014， 36（4）： 987-993.
20	Zhang Mingli，Wang Bin，Zhou Zhixiong，et al. Monitoring and analysis of the thermal conductivity of railway subgrade in the permafrost regions［J］. Journal of Glaciology and Geocryology， 2020， 42（2）： 457-466.
	张明礼，王斌，周志雄，等. 多年冻土区铁路路基导热系数监测与分析［J］. 冰川冻土， 2020， 42（2）： 457-466.
21	Cheng Guodong. Interaction between Qinghai-Tibet Railway engineering and permafrost and environmental effects［J］. Bulletin of the Chinese Academy of Sciences， 2002， 17（1）： 21-25.
	程国栋. 青藏铁路工程与多年冻土相互作用及环境效应［J］. 中国科学院院刊， 2002， 17（1）： 21-25.
22	Mu Yanhu， Ma Wei， Niu Fujun， et al. Monitoring and analyzing the thermal conditions of traditional embankments along the Qinghai-Tibet Railway［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 953-961．
	穆彦虎，马魏，牛富俊，等. 青藏铁路多年冻土区普通路基热状况监测分析［J］. 冰川冻土， 2014， 36（4）： 953-961.
23	Sun Zhizhong， Ma Wei， Mu Yanhu， et al. Permafrost change under natural sites along the Qinghai-Tibet Railway during the years of 2006—2015［J］．Advances in Earth Science， 2018， 33（3）： 248-256.
	孙志忠，马巍，穆彦虎，等. 青藏铁路沿线天然场地多年冻土变化［J］. 地球科学进展， 2018， 33（3）： 248-256.
24	Wang Honglei， Sun Zhizhong， Liu Yongzhi， et al. The monitoring analysis of the thermal-mechanical response on embankment with thawed interlayer along Qinghai-Tibet Railway［J］. Rock and Soil Mechanics， 2019， 40（7）： 2815-2824.
	王宏磊，孙志忠，刘永智，等. 青藏铁路含融化夹层路基热力响应监测分析［J］. 岩土力学， 2019， 40（7）： 2815-2824.
25	Zhang Yili， Li Bingyuan， Zheng Du. A discussion on the boundary and area of the Tibetan Plateau in China［J］. Geographical Research， 2002， 21（1）： 1-8.
	张镱锂，李炳元，郑度. 论青藏高原范围与面积［J］. 地理研究， 2002， 21（1）： 1-8.
26	Li Shude， Cheng Guodong. Map of frozen ground on Qinghai-Xizang Plateau［M］. Lanzhou： Gansu Culture Press， 1996.
	李树德，程国栋. 青藏高原冻土图［M］. 兰州：甘肃文化出版社， 1996.
27	Zheng Du， Li Bingyuan. Recent process of geographical studies on the Qinghai-Xizang Plateau［J］. Acta Geographica Sinica， 1990， 45（2）： 235-244.
	郑度，李炳元. 青藏高原自然地理研究的进展［J］. 地理学报， 1990， 45（2）： 235-244.
28	Wang Qingchun， Qin Ningsheng， Tang Hongyu， et al. Study on climate change facts and their characteristics in the Qinghai Plateau in recent 44 years［J］. Arid Zone Research， 2007， 4（2）： 234-239.
	汪青春，秦宁生，唐红玉，等. 青海高原近44年来气候变化的事实及其特征［J］. 干旱区研究， 2007， 4（2）： 234-239.
29	Lin Zhanju， Niu Fujun， Xu Zhiying， et al. Developing features of thaw grooves and their influence on stability of roadbed along Qinghai-Tibet Railway［J］. Chinese Journal of Geotechnical Engineering， 2011， 33（4）： 566-573.
	林战举，牛富俊，徐志英，等. 青藏铁路沿线热融沟发展特征及其对路基热稳定性的影响［J］. 岩土工程学报， 2011， 33（4）： 566-573.
30	Liu Qiang， Fu Yongshuo， Zeng Zhenzhong， et al. Temperature， precipitation， and insolation effects on autumn vegetation phenology in temperate China［J］. Global Change Biology， 2016， 22（2）： 644-655.
31	Kong Dongdong， Zhang Qiang， Huang Wenlin， et al. Vegetation phenology change in Tibetan Plateau from 1982 to 2013 and its related meteorological factors［J］. Acta Geographica Sinica， 2017， 72（1）： 39-52.
	孔冬冬，张强，黄文琳，等. 1982—2013年青藏高原植被物候变化及气象因素影响［J］. 地理学报， 2017， 72（1）： 39-52.
32	Zhou Youwu， Guo Dongxin， Qiu Guoqing， et al. Chinese permafrost［M］. Beijing： China Publishing House， 2000： 330-334.
	周幼吾，郭东信，邱国庆，等. 中国冻土［M］. 北京：中国出版社， 2000： 330-334.
33	Xu Xiaozu， Wang Jiacheng， Zhang Lixin. Physics of frozen soil［M］. Beijing： Science Press， 2009： 75-82.
	徐斅祖，王家澄，张立新. 冻土物理学［M］. 北京：科学出版社， 2009： 112-116.
34	IPCC. Climate Change 2001： The scientific basis， summary for policymakers and technical summary of Working Group I report［M］//Houghton J T， Ding Yihui， Griggs D，et al. Cambridge： Cambridge University Press， 2001： 98.
35	Wu Qingbai， Zhang Tingjun. Recent permafrost warming on the Qinghai-Tibetan Plateau［J］. Journal Geography Research， 2008， 113： D13108.
36	Ma Junjie， Li Ren， Liu Hongchao， et al. A review on the development of study on hydrothermal characteristics of active layer in permafrost areas in Qinghai-Tibet Plateau［J］. Journal of Glaciology and Geocryology， 2020， 42（1）： 195-204.
	马俊杰，李韧，刘宏超，等. 青藏高原多年冻土区活动层水热特性研究进展［J］. 冰川冻土， 2020， 42（1）： 195-204.
37	Wang Pengling， Tang Guoli， Cao Lijuan， et al. Surface air temperature variability and its relationship with altitude and latitude over the Tibetan Plateau in 1981—2010［J］. Climate Change Research. 2012， 8（5）： 4-10.
	王朋岭，唐国利，曹丽娟，等. 1981—2010年青藏高原地区气温变化与高程及纬度的关系［J］. 气候变化研究进展， 2012， 8（5）： 4-10.
38	Wu Qingbai， Zhang Zhongqiong， Liu Ge. The relationship between climate warming on the Qinghai-Tibet Plateau and permafrost engineering［J］. Journal of Engineering Geology， 2021， 29（2）： 342-352.
	吴青柏，张中琼，刘戈. 青藏高原气候转暖与冻土工程的关系［J］. 工程地质学报， 2021， 29（2）： 342-352.
39	Cheng Guodong， Wu Qingbai， Ma Wei. Engineering effect of active cooling subgrade of Qinghai-Tibet Railway［J］. Science China： Series E Technological Sciences， 2009， 39（1）： 16-22.
	程国栋，吴青柏，马巍. 青藏铁路主动冷却路基的工程效果［J］. 中国科学： E辑技术科学， 2009， 39（1）： 16-22.
40	Niu Fujun， Liu Minghao， Cheng Guodong， et al. Long-term thermal regimes of the Qinghai-Tibet Railway embankments in plateau permafrost regions［J］. Science China： Earth Sciences， 2015， 45（8）： 1220-1228.
	牛富俊，刘明浩，程国栋，等. 多年冻土区青藏铁路路基的长期热状况［J］. 中国科学：地球科学， 2015， 45（8）： 1220-1228.

年份	年均温度/℃	极端低温/℃	极端高温/℃	冻结天数/d	冻结指数/（℃?d）	融化天数/d	融化指数/（℃?d）	冻融指数
2015	-5.6	-25.3	13.6	251	2 458.2	114	420.9	5.8
2016	-5.1	-25.3	13.6	247	2 460.9	119	618.7	3.9
2017	-5.3	-23.4	13.6	241	2 432.4	124	502.9	4.8
2018	-5.7	-23.4	10.2	247	2 610.1	118	549.6	4.8

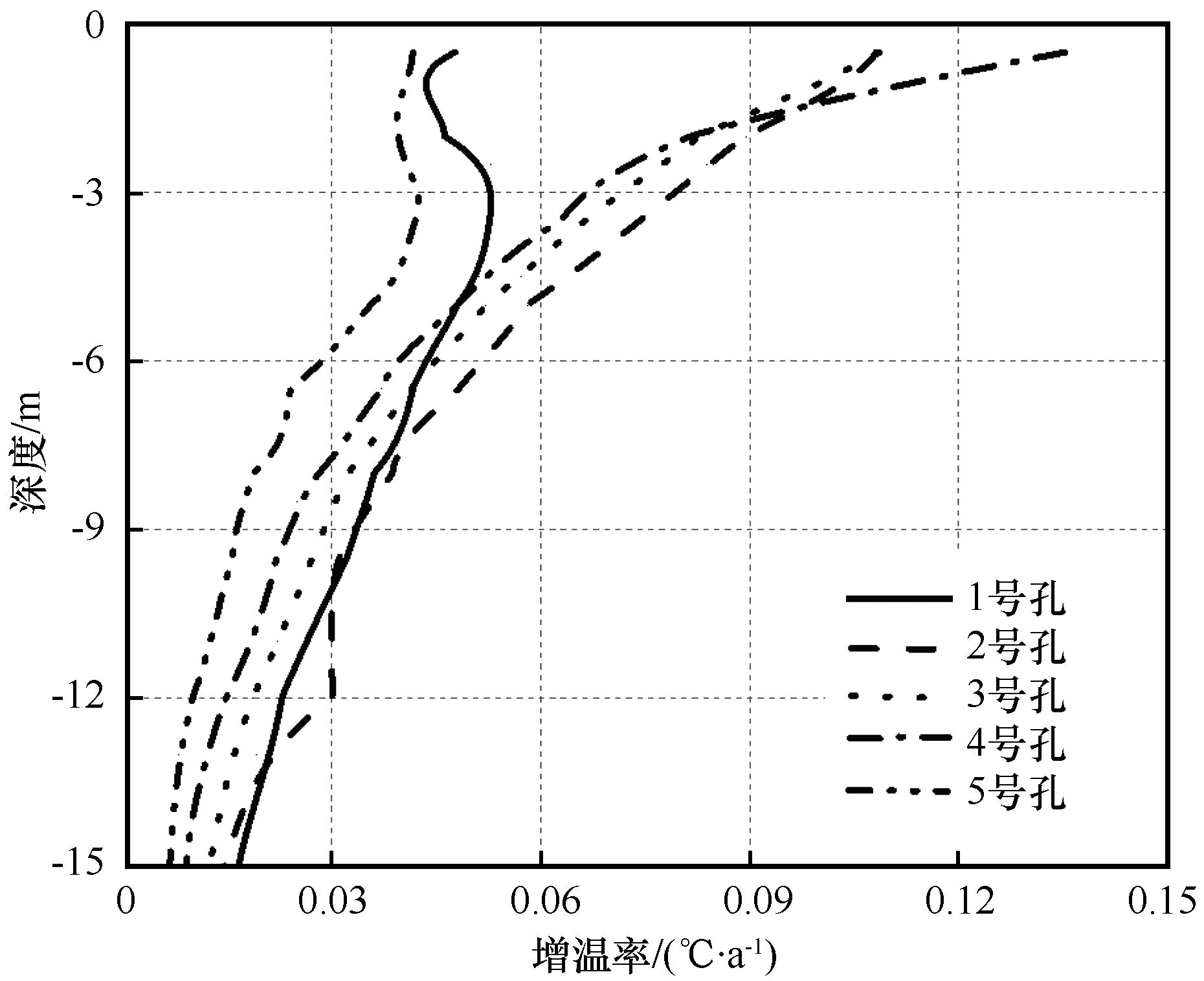

孔号	参数	深度/m
孔号	参数	-0.5	-1.5	-2.5	-5	-10	-15
1号孔	增温率/（℃·a^-1）	0.048	0.046	0.053	0.048	0.030	0.016
1号孔	R²	0.13	0.24	0.47	0.67	0.97	0.98
2号孔	增温率/（℃·a^-1）	0.108	0.097	0.083	0.058	0.03	0.015
2号孔	R²	0.53	0.74	0.76	0.86	0.94	0.98
3号孔	增温率/（℃·a^-1）	0.108	0.091	0.078	0.052	0.025	0.012
3号孔	R²	0.44	0.52	0.54	0.72	0.89	0.96
4号孔	增温率/（℃·a^-1）	0.135	0.095	0.072	0.048	0.021	0.009
4号孔	R²	0.53	0.52	0.49	0.65	0.83	0.93
5号孔	增温率/（℃·a^-1）	0.042	0.038	0.040	0.036	0.014	0.007
5号孔	R²	0.37	0.39	0.42	0.57	0.70	0.79

变量	5HK-4HK	5HK-3HK	5HK-2HK	5HK-1HK
-0.5
-1.0		+	+
-1.5		+	+
-2.0		++	+	+
-2.5		++	++	+
-3.0	+	+++	+++	++
-5.0	++	+++	+++	+++
-10.0	+++	+++	+++	+++
-15.0	+++	+++	+++	+++
