天山乌鲁木齐河源1号冰川消融期反照率特征

doi:10.7522/j.issn.1000-0240.2021.0097

摘要/Abstract

摘要：

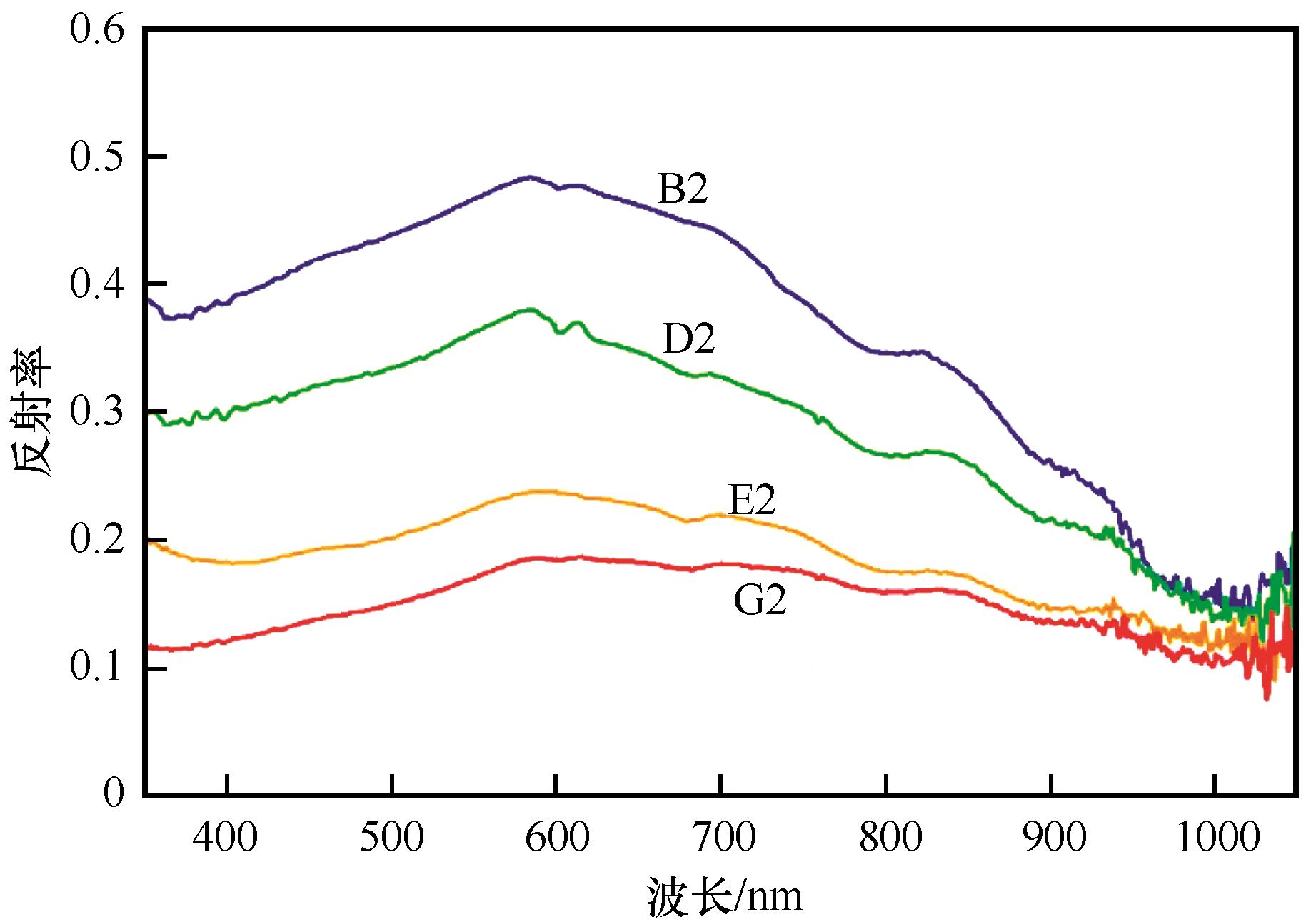

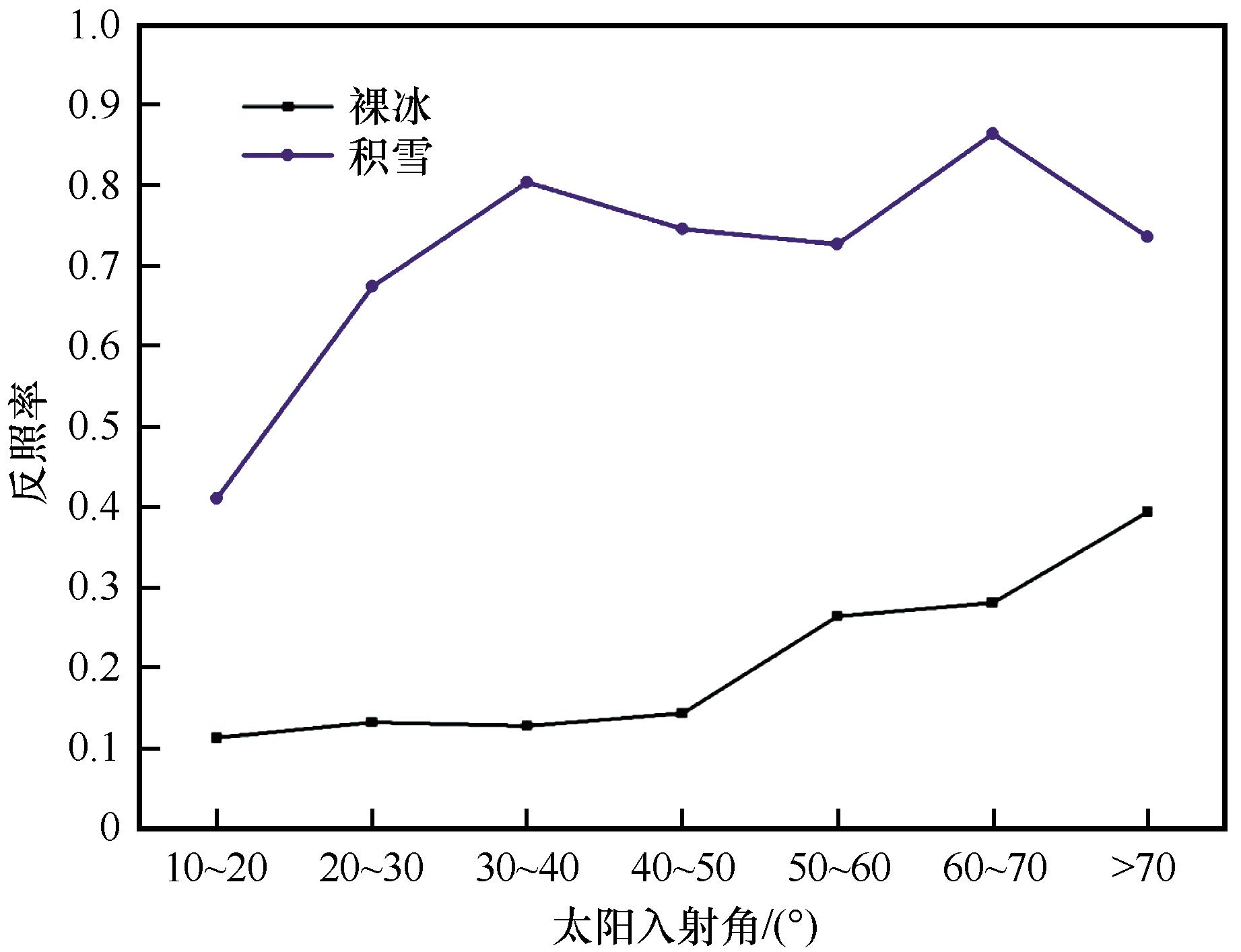

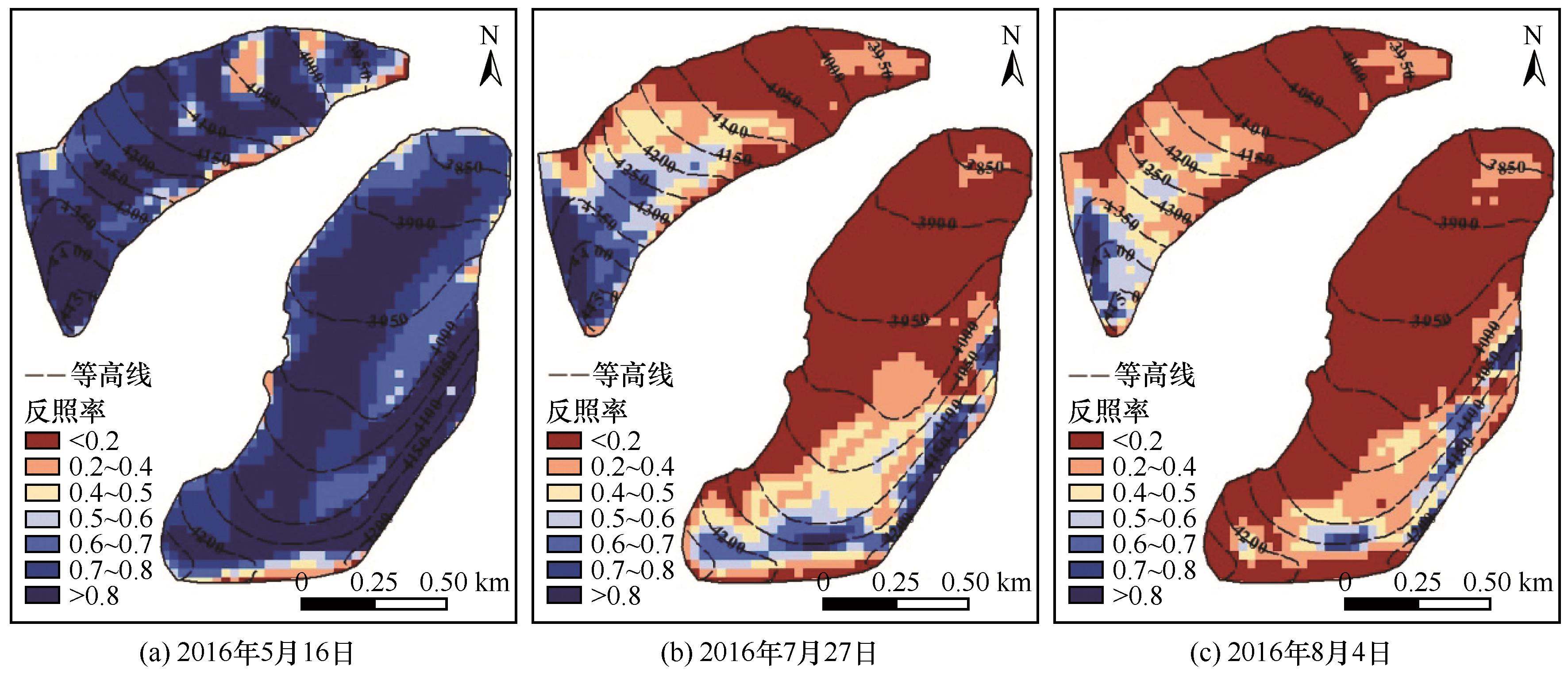

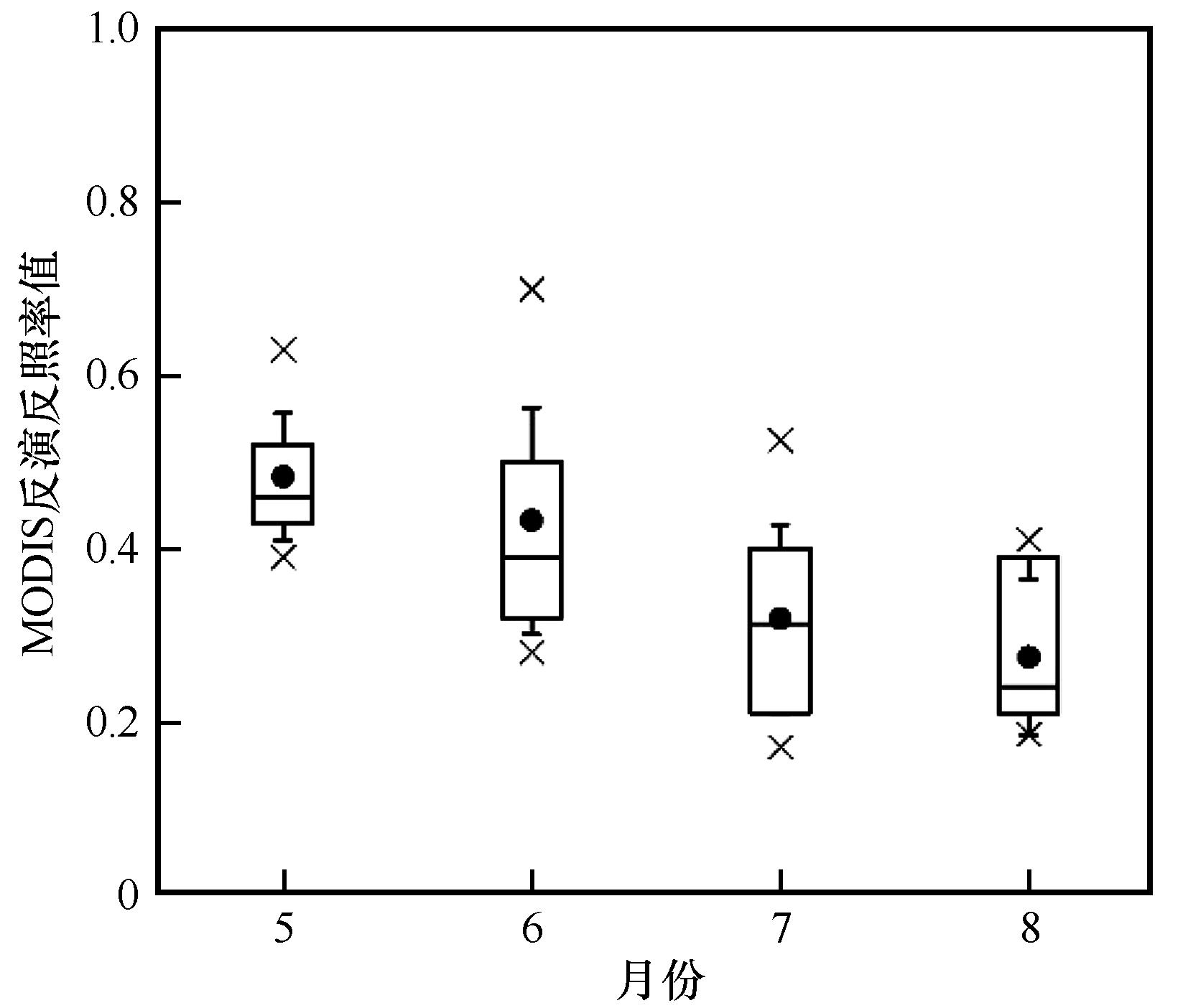

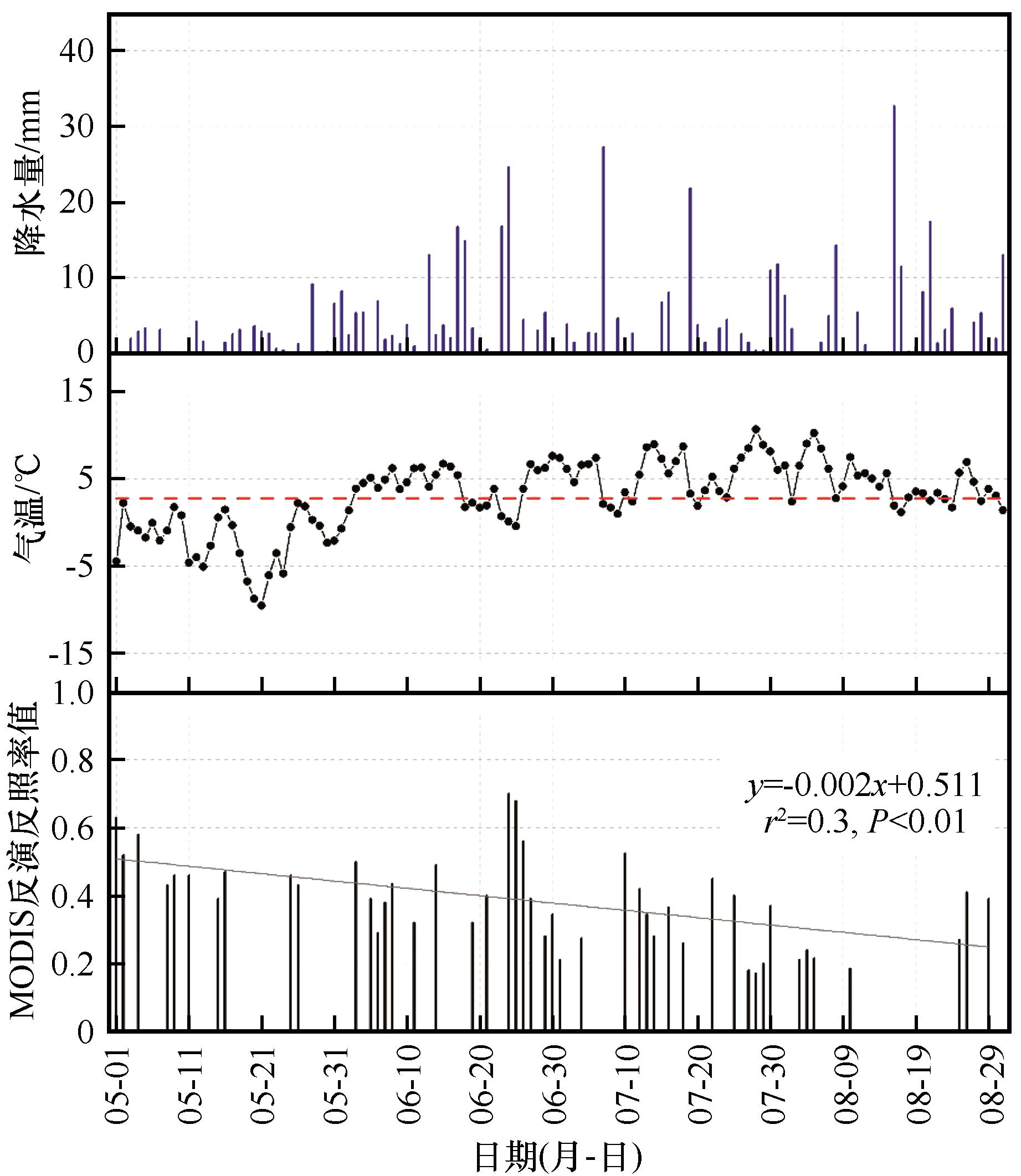

消融期冰川反照率特征研究对于深入理解冰川消融过程及其对气候变化的响应机理具有重要意义。利用Landsat卫星影像反演反照率数据，MODIS逐日反照率产品数据以及野外观测反照率数据，分析了天山乌鲁木齐河源1号冰川2016年消融期（5—8月）反照率时空变化特征。研究表明：消融早期，冰川反照率空间变化不明显；消融中后期，总体上呈现随海拔的升高而增大的趋势，在平衡线附近增速最快。消融期冰川反照率整体呈下降趋势，而且在6—7月份变化最为剧烈。平衡线附近反照率时间变化尤其显著，积累区次之，消融区最弱。冰川反照率的时空变化主要由冰面特征决定。气温和固态降水是其驱动因素。冰川反照率随气温的升高而降低，但固态降水会打破其随气温的变化趋势，引起反照率的增加。污化物显著降低冰面反照率，尤其在可见光波段（380~760 nm）。此外，即使冰面特征相对均一，反照率还呈现随太阳入射角的增大而增大的趋势，主要由冰川局部地形（坡度与坡向）差异所致。

关键词: 冰川反照率, 时空变化, 消融期, 乌鲁木齐河源1号冰川

Abstract:

Glacier albedo directly governs the net shortwave radiation flux at the glacier surface and largely determines the surface energy balance over entire glacier. Surface albedo is one of the important drivers of surface processes that promote glacier melting. Therefore， it is important to investigate the temporal and spatial variation of the glacier albedo for simulating the glacier melting. In this study， spatial and temporal variations of albedo were investigated using Landsat images， MODIS daily albedo products and the albedo measured by an Analytical Spectral Device on the Urumqi Glacier No.1 in eastern Tien Shan， China， during May and August， 2016. The data suggested that the spatial distribution of surface albedo was not observed in the early ablation season. However， in the middle or later ablation season， it varied remarkably and generally increased with elevation， especially around the equilibrium line. Temporally， the fluctuation of surface albedo was obvious with from 0.70 to 0.17， a generally decreasing trend was shown. The profile of daily albedo variations was different at various sites on melting glacier surface. The largest daily variation in albedo occurred near the snow line， and followed at the snow sites. A trend of mild fluctuating daily albedo values was shown at ice sites. Most of these variations were induced by the transition in dominant surface type from snow to bare ice， and these transitions in dominant surface type were driven by the air temperature and snowfall. Over bare ice surface， the albedo significantly decreased as the concentrations of surface dust increased， particularly in the visible wavelength. Moreover， the spatial change in surface albedo was related to slope and aspect， because the solar incident angle is dominated by slope and aspect， the surface albedo obviously increases with the solar incident angle on the assumption that the surface condition is uniform.

Key words: glacier surface albedo, spatial and temporal variations, ablation season, Urumqi Glacier No.1

中图分类号:

P343.6

岳晓英,李忠勤,王飞腾,李宏亮,沈思民. 天山乌鲁木齐河源1号冰川消融期反照率特征[J]. 冰川冻土, 2021, 43(5): 1412-1423.

Xiaoying YUE,Zhongqin LI,Feiteng WANG,Hongliang LI,Simin SHEN. The characteristics of surface albedo on the Urumqi Glacier No. 1 during the ablation season in eastern Tien Shan[J]. Journal of Glaciology and Geocryology, 2021, 43(5): 1412-1423.

图/表 12

图1

表1

表2

图2

图3

图4

图5

图6

图7

图8

图9

图10

参考文献 40

1	Sicart J E， Hock R， Six D. Glacier melt， air temperature， and energy balance in different climates the Bolivian Tropics， the French Alps， and northern Sweden［J］. Journal of Geophysical Research， 2008， 113： D24113.
2	Giesen R， Andreassen L M， Oerlemans J， et al. Surface energy balance in the ablation zone of Langfjordjokelen an arctic， maritime glacier in northern Norway［J］. Journal of Glaciology， 2014， 60（219）： 57-70.
3	Zhu M L， Yao T D， Yang W， et al. Differences in mass balance behavior for three glaciers from different climatic regions on the Tibetan Plateau［J］. Climate Dynamics， 2018， 50（9）： 3457-3484.
4	Li Z Q， Li H L， Chen Y N. Mechanisms and simulation of accelerated shrinkage of continental glaciers： a case study of Urumqi Glacier No.1 in eastern Tianshan， central Asia［J］. Journal of Earth Science， 2011， 22（4）： 423-430.
5	Hock R. Glacier melt： a review of processes and their modeling ［J］. Progress in Physical Geography， 2005， 29（3）： 362-391.
6	Cuffey K M， Paterson W S B. The physics of glaciers［M］. USA： Academic Press， 2010.
7	Oerlemans J， Knap W H. A 1 year record of global radiation and albedo in the ablation zone of Morteratschgletscher， Switzerland［J］. Journal of Glaciology， 1998， 44（147）： 231-238.
8	Brock B W， Willis I C， Sharp M J. Measurement and parameterization of albedo variations at Haut Glacier d’Arolla， Switzerland［J］. Journal of Glaciology， 2002， 46（155）： 675-688.
9	Moustafa S E， Rennermalm A K， Smith L C， et al. Multi-modal albedo distributions in the ablation area of the southwestern Greenland Ice Sheet［J］. The Cryosphere， 2015， 9： 905-923.
10	Brun F， Dumont M， Berthier E， et al. Seasonal changes in surface albedo of Himalayan glaciers from MODIS data links with the annual mass balance［J］. The Cryosphere， 2015， 9（1）： 341-355.
11	Naegeli K， Huss M， Hoelzle M. Change detection of bare-ice albedo in the Swiss Alps［J］. The Cryosphere， 2019， 13： 397-412.
12	Xu Tianli， Wu Guangjian， Zhang Xuelei， et al. Albedo on glaciers in Tibetan Plateau based on MODIS data： spatiotemporal distribution and variation［J］. Journal of Glaciology and Geocryology， 2018， 40（5）： 875-883.
	徐田利，邬光剑，张学磊，等.基于MODIS数据的青藏高原冰川反照率时空分布及变化研究［J］. 冰川冻土， 2018， 40（5）： 875-883.
13	Wang J， Ye B S， Cui Y H， et al. Spatial and temporal variations of albedo on nine glaciers in western China from 2000 to 2011［J］. Hydrological Processes， 2014， 28： 3454-3465.
14	Bai Zhongyuan， Ohata Tetsuo. Variations of albedo on the Glacier No.1 at the headwater of Urumqi River， TianshanMountains， during the summer ablation period［J］. Journal of Glaciology and Geocryology， 1989， 11（4）： 311-324.
	白重瑗，大畑哲夫. 天山乌鲁木齐河源1号冰川夏季消融期内反射率的变化［J］. 冰川冻土， 1989， 11（4）： 311-324.
15	Takeuchi N， Li Z Q. Characteristics of surface dust on Ürümqi Glacier No.1 in the Tien Shan Mountains， China ［J］. Arctic， Antarctic， and Alpine Research， 2007， 40（4）： 744-750.
16	Ming J， Xiao C D， Wang F T， et al. Grey Tienshan Urumqi Glacier No.1 and light-absorbing impurities［J］. Environmental Science and Pollution Research， 2016， 23（10）： 9549-9558.
17	Wang P Y， Li Z Q， Li H L， et al. Comparison of glaciological and geodetic mass balance at Urumqi Glacier No.1， Tian Shan， Central Asia［J］. Global and Planetary Change， 2014， 114： 14-22.
18	Klok E J， Greull W， Oerlemans J. Temporal and spatial variation of the surface albedo of Morteratschgletscher， Switzerland， as derived from 12 Landsat images［J］. Journal of Glaciology， 2003， 49（167）： 491-502.
19	Knap W H， Brock B W， Oerlemans J， et al. Comparison of Landsat TM-derived and ground-based albedos of Haut Glacier d'Arolla， Switzerland［J］. International Journal of Remote Sensing， 1999， 20（17）： 3293-3310.
20	Fugazza D， Senese A， Azzoni R S， et al. Spatial distribution of surface albedo at the Forni Glacier （Stelvio National Park， Central Italian Alpa）［J］. Cold Regions Science and Technology， 2016， 125： 128-137.
21	Zhang Huawei. Snow albedo retrieval and its application in the Tibetan Plateau［D］. Lanzhou： Cold and Arid Regions Environmental and Engineering Research Institute， Chinese Academy of Sciences， 2012.
	张华伟. 青藏高原典型冰川区域积雪反照率反演及其应用研究［D］. 兰州：中国科学院寒区旱区环境与工程研究所， 2012.
22	Hang Wei， Zhang Liangpei， Li Pingxiang. An improved topographic correction approach for satellite image［J］. Journal of Image Graphics， 2005， 10（9）： 1124-1128.
	黄微，张良培，李平湘.一种改进的卫星影像地形校正算法［J］. 中国图像图形学报， 2005， 10（9）： 1124-1128.
23	Greuell W， Wildt M R. Anisotropic reflection by melting glacier ice measurements and parameterizations in Landsat TM bands 2 and 4［J］. Remote Sensing of Environment， 1999， 70： 265-277.
24	Reijmer C H， Bintanja R， Greuell W. Surface albedo measurements over snow blue ice in thematic mapper bands 2 and 4 Dronning Maud Land， Antarctica［J］. Journal of Geophysical Research， 2001， 106（D9）： 9661-9672.
25	Knap W H， Reijmer C H， Oerlemans J. Narrowband to broadband conversion of Landsat TM glacier albedos［J］. International Journal of Remote Sensing， 1999， 20（10）： 2091-2110.
26	Wei Yarui， Hao Xiaohua， Wang Jian， et al. Retrieval and analysis of spatiotemporal variation of snow black carbon and snow grain size in Northern Xinjiang based on MODIS data［J］. Journal of Glaciology and Geocryology， 2019， 41（5）： 1192-1204.
	魏亚瑞，郝晓华，王建，等.基于MODIS数据的北疆积雪黑碳和雪粒径反演及时空变化分析［J］. 冰川冻土， 2019， 41（5）： 1192-1204.
27	Zhang Liancheng， Hu Liequn， Li Shuailei， et al. Analyses of summer snowline elevation and its influencing factors in the Kunlun Mountain based on RS， 2001-2015［J］. Journal of Glaciology and Geocryology， 2019， 41（3）： 546-553.
	张连成，胡列群，李帅磊，等.基于RS的昆仑山区夏季雪线高程变化及其影响因素分析［J］. 冰川冻土， 2019， 41（3）： 546-553.
28	Wright P， Bergin M， Dibb J， et al. Comparing MODIS daily snow albedo to spectral albedo field measurements in Central Greenland［J］. Remote Sensing of Environment， 2014， 140： 118-129.
29	Li Y， Kang S C， Yan F P， et al. Cryoconite on a glacier on the northeastern Tibetan Plateau： light absorbing impurities albedo and enhanced melting［J］. Journal of Glaciology， 2019， 65（252）： 633-644.
30	Liang S L. Narrowband to broadband conversions of land surface albedo I： algorithms［J］. Remote sensing of environment， 2001， 76（2）： 213-238.
31	Xu C H， Li Z Q， Wang P Y， et al. Detailed comparison of glaciological and geodetic mass balances for Urumqi Glacier No.1， eastern Tien Shan， China， from 1981 to 2015［J］. Cold Regions Science and Technology， 2018， 155， 137-148.
32	Wang Jiemin， Gao Feng. Discussion on the problems on land surface albedo retrieval by remote sensing data［J］. Remote Sensing Technology and Application， 2004， 19（5）： 295-300.
	王介民，高峰. 关于地表反照率遥感反演的几个问题［J］. 遥感技术与应用， 2004， 19 （5）： 295-300.
33	Kang Ersi， Ohmura Atsumu. Study on energy-water-mass balance and the hydrological flow model in a glacierized catchment of Tianshan Mountain［J］. Chinese Science Bulletin， 1993， 38（10）： 925-929.
	康尔泗， Ohmura Atsumu. 天山冰川作用流域能-水-质平衡和水文流量模型研究［J］. 科学通报， 1993， 38（10）： 925-929.
34	Gardner A S， Sharp M J. A review of snow and ice albedo and the development of a new physically based broadband albedo parameterization［J］. Journal of Geophysical Research： Earth Surface， 2010， 115（F1）： 1-15.
35	Oerlemans J， Giesen R H， Van den Broeke M R. Retreating alpine glaciers increased melt rates due to accumulation of dust （Vadret da Morteratsch， Switzerland）［J］. Journal of Glaciology， 2009， 55 （192）： 729-736.
36	Sun W J， Qin X， Wang Y T， et al. The response of surface mass and energy balance of a continental glacier to climate variability， western Qilian Mountains， China［J］. Climate Dynamics， 2018， 50（9）： 3557-3570.
37	Takeuchi N， Nishiyama H， Li Z Q. Structure and formation process of cryoconite granules on Urumqi glacier No.1， Tien Shan， China［J］. Annals of Glaciology， 2010， 51（56）： 9-14.
38	Takeuchi N. Temporal and spatial variations in spectral reflectance and characteristics of surface dust on Gulkana Glacier， Alaska Range［J］. Journal of Glaciology， 2009， 55（192）： 701-709.
39	Brock B W. An analysis of short-term albedo variations at Haut Glacier d’Arolla， Switzerland［J］. Geografiska Annaler， 2004， 86A（1）： 53-65.
40	Azzoni R S， Senese A， Zerboni A， et al. Estimating ice albedo from fine debris cover quantified by a semi-automatic method the case study of Forni Glacier， Italian Alps［J］. The Cryosphere， 2016， 10： 665-679.

轨道号	成像日期	传感器类型	太阳方位角	太阳天顶角
143/30	2016-05-16	OLI	141.47°	61.47°
	2016-07-27	ETM+	138.55°	60.57°
	2016-08-04	OLI	139.69°	58.59°
