大兴安岭湿地多年冻土区活动层水热特征分析

doi:10.7522/j.issn.1000-0240.2021.0098

摘要/Abstract

摘要：

大兴安岭北部是我国唯一的中高纬度多年冻土区，其水热特征分析对陆气能量交换、生态系统和气候变化等研究有重要意义。基于2011—2020年期间对大兴安岭森林生态站附近的湿地多年冻土开展的气温和0~2 m地温和土壤含水量数据，对大兴安岭湿地多年冻土活动层的水热特征进行了分析。结果表明：湿地多年冻土活动层内地温的变幅随深度减小，且具有滞后性。融化期地表温度高于深层地温，冻结期相反。2012年、2013年、2019年和2020年的平均融化速率分别为0.49、0.61、0.47和0.56 cm·d^-1，向上平均冻结速率分别为1.34、2.12、2.58和1.65 cm·d^-1。向下平均冻结速率分别为1.69、1.02、3.32和1.00 cm·d^-1，最大融化深度分别为78.73、85.65、66.22和74.94 cm。2012年5月—2013年5月期间，土壤未冻水含量随地温变化的拟合关系较好，相关系数大于0.90，且深层拟合效果优于表层。融化期土壤水分变化幅度大，与地温的相关性差，随深度增加相关性减弱。湿地充足的水分为多年冻土的双向冻结提供了条件。研究成果可为大兴安岭湿地多年冻土区的冻融循环、水热耦合机理和模拟研究提供数据基础和理论依据。

关键词: 大兴安岭森林生态站, 多年冻土活动层, 土壤温度, 土壤含水量, 冻融过程

Abstract:

Besides being an important part of cryosphere， the permafrost in the northern Greater Khingan Mountains is the only permafrost region at the mid-to-high latitudes in China. Analysis on the hydrothermal characteristics in this region is of great significance to the research of land-atmosphere energy exchange， terrestrial ecosystems， and climate change. Based on the air temperature， ground temperature and moisture content at the depths between 0-2 m collected in a wetland permafrost near the Greater Khingan Mountains Forest Ecological Station from 2011 to 2020， the heat and water transferring characteristics of the permafrost active layer in the Greater Khingan Mountains wetland were analyzed. Results show that the varying range of ground temperature in the active layer of the wetland permafrost decreases with depth and has a significant hysteresis. The ground surface temperature is higher than that at deep depths during the ground thawing period， and it is opposite during the ground freezing period. The average ground thawing velocities were 0.49， 0.61， 0.47， and 0.56 cm·d^-1 in 2012， 2013， 2019， and 2020. The corresponding average upward ground freezing velocities were 1.34， 2.12， 2.58， and 1.65 cm·d^-1， respectively. The average downward ground freezing velocities were 1.69， 1.02， 3.32， and 1.00 cm·d^-1， and the maximum thawing depths of the active layer were 78.73， 85.65， 66.22， and 74.94 cm， respectively. From May 2012 to May 2013， the soil moisture content remained much correlated with the ground temperature. During the freezing period， the unfrozen soil water content was related with the ground temperature in a good power function， and the correlation coefficient is greater than 0.90， and the fitting result for deep soil is better than that at surface soil. During the thawed period， the correlation between the soil moisture content and ground temperature is not good and the correlation coefficient is less than 0.50. In addition， the correlation coefficient decreases with depth. Sufficient soil moisture in the wetland is in favor of the bidirectional freezing in the permafrost active layer. In the depth less than or equal 1.4 m， the ground temperature is strongly correlated with the air temperature. As a strong thermal insulation material， the snow dampens the ground temperature variation with air temperature in winter and somehow keeps the ground ‘warm’. The process of snow melting delays the ground from thawing. Besides， the vegetation layer will impede the solar radiation arriving the ground surface and decrease the ground surface temperature， which will weaken the correlativity between air and ground temperatures and preserve the permafrost. This study will provide a good data basis and theoretical advanced investigation for modelling the ground freezing and thawing with consideration of both heat and water transferring in a coupled way the permafrost regions of the Greater Khingan Mountains wetland.

Key words: the Greater Khingan Mountains Forest Ecological Station, permafrost active layer, ground temperature, soil moisture content, freezing and thawing processes

中图分类号:

P642.14

冯晓琳,张艳林,常晓丽. 大兴安岭湿地多年冻土区活动层水热特征分析[J]. 冰川冻土, 2021, 43(5): 1468-1479.

Xiaolin FENG,Yanlin ZHANG,Xiaoli CHANG. Analysis of heat and water transferring characteristics in the active layer of permafrost in the wetland of the Greater Khingan Mountains[J]. Journal of Glaciology and Geocryology, 2021, 43(5): 1468-1479.

图/表 11

图1

表1

图2

图3

图4

图5

表2

图6

表3

表4

图7

参考文献 36

1	Wang Y， Li G， Jin H， et al. Thermal state of soils in the active layer and underlain permafrost at the kilometer post 304 site along the China-Russia Crude Oil Pipeline［J］. Journal of Mountain Science， 2016， 13（11）： 1984-1994.
2	Wang Jiaoyue， Han Yaopeng， Song Changchun， et al. Effects of freezing-thawing cycles on soil organic carbon mineralization in the peatland ecosystems from continuous permafrost zone， Great Hinggan Mountains［J］. Climate change Research， 2018，14 （1）： 59-66.
	王娇月，韩耀鹏，宋长春，等. 冻融作用对大兴安岭多年冻土区泥炭地土壤有机碳矿化的影响研究［J］. 气候变化研究进展， 2018， 14（1）： 59-66.
3	Gruber S， Fleiner R， Guegan E， et al. Inferring permafrost and permafrost thaw in the mountains of the Hindu Kush Himalaya region［J］. The Cryosphere， 2017， 11（1）： 81-99.
4	Luo Dongliang， Jin Huijun， Lanzhi Lü， et al. Spatiotemporal characteristics of freezing and thawing of the active layer in the source areas of the Yellow River（SAYR）［J］. Chinese Science Bulletin， 2014， 59（24）： 3034-3045.
	罗栋梁，金会军，吕兰芝，等. 黄河源区多年冻土活动层和季节冻土冻融过程时空特征［J］. 科学通报， 2014， 59（14）： 1327-1336.
5	Qin Yanhui， Wu Tonghua， Li Ren， et al. Thermal condition of the active layer on the Qinghai-Tibet Plateau simulated by using the Model of GIPL2［J］. Journal of Glaciology and Geocryology， 2018， 40 （6）： 1153-1166.
	秦艳慧，吴通华，李韧，等. 基于GIPL2模型的青藏高原活动层土壤热状况模拟研究［J］. 冰川冻土， 2018， 40（6）： 1153-1166.
6	Zhang Z Q， Wu Q B， Hou M T， et al. Permafrost change in Northeast China in the 1950s-2010s［J］. Advances in Climate Change Research， 2021， 12（1）： 18-28.
7	change Climate2013： the physical science basis： Working Group I contribution to the Fifth assessment report of the Intergovernmental Panel on Climate Change［M］. Cambridge university press， 2014.
8	Li Ji，Jiao Min， Hu Chunli， et al. Characteristics of summer temperature and its impact factors in Northeast China from 1951 to 2012［J］.Journal of Meteorology and Environment， 2016， 32（5）：74-83.
	李辑，焦敏，胡春丽，等. 1951—2012年东北地区夏季气温及其影响因子变化特征［J］. 气象与环境学报， 2016， 32（5）：74-83.
9	Hjort J， Karjalainen O， Aalto J， et al. Degrading permafrost threatens Arctic nature and built environment［C］//EGU General Assembly Conference Abstracts. 2020： 8408.
10	Qin Y， Wu T， Zhao L， et al. Numerical modeling of the active layer thickness and permafrost thermal state across Qinghai‐Tibetan Plateau［J］. Journal of Geophysical Research： Atmospheres， 2017， 122（21）： 11，604-11，620.
11	Schuur E A G， McGuire A D， Schädel C， et al. Climate change and the permafrost carbon feedback［J］. Nature， 2015， 520（7546）： 171-179.
12	Liang Yuan， Liu Binhui. Soil Temperature Change at Summer Shallow Layer in the north Daxing’an Mountains［J］. Journal of Northeast Forestry University， 2014，42 （5）： 83-84+88.
	梁媛，刘滨辉. 大兴安岭北部地区夏季浅层地温的变化［J］. 东北林业大学学报， 2014， 42（5）： 83-84+88.
13	Wei Changlei， Wang Lizhong， Liu Fangrui， et al. Research on Geothermal of Permafrost Active Layer in Wetland of Great Xing'an Mountains［J］.Journal of Temperate Forestry Research， 2019，2 （3）： 37-40.
	韦昌雷，王立中，刘芳蕊，等. 大兴安岭南瓮河湿地多年冻土活动层地温研究［J］. 温带林业研究， 2019， 2（3）： 37-40.
14	Wu Xiangwen， Zang Shuying， Ma Dalong， et al. Greenhouse gas fluxes from forest soil in permafrost regions of Greater Hinggan Mountains， Northeast China［J］. Acta Geographica Sinica， 2020， 75 （11）： 41-53.
	吴祥文，臧淑英，马大龙，等. 大兴安岭多年冻土区森林土壤温室气体通量［J］. 地理学报， 2020， 75（11）： 41-53.
15	Li X， Jin H， He R， et al. Effects of forest fires on the permafrost environment in the northern Da Xing’anling （Hinggan） mountains， Northeast China［J］. Permafrost and Periglacial Processes， 2019， 30（3）： 163-177.
16	Yuan Xizhong， Li Ning， Zhao Xiuyun， et al. Analysis of sensitivity of frozen ground bearing capacity to climate change in Northeast China permafrost regions［J］. Rock and soil Mechanics， 2010， 31 （10）： 3265-3272.
	原喜忠，李宁，赵秀云，等. 东北多年冻土地区地基承载力对气候变化敏感性分析［J］. 岩土力学， 2010， 31（10）： 3265-3272.
17	Gao Shuhui， Jin Huijun， he Ruixia. Influence factors on the ground temperature recovery process of an open-pit coal mine backfill in the permafrost area of northeastern China［J］. Hydrogeology and Engineering Geology， 2017， 44 （1）： 137-143.
	高淑会，金会军，何瑞霞. 东北多年冻土区露天煤矿回填后地温恢复影响因素分析［J］. 水文地质工程地质， 2017， 44（1）： 137-143.
18	Li Jia， Zhou Zuhao， Wang Hao， et al. The spatial-temporal distribution of maximum depth of frozen soil and its response to temperature change in the Songhuajiang River Basin［J］. Resources Science， 2017， 39 （1）： 147-156.
	李佳，周祖昊，王浩，等. 松花江流域最大冻土深度的时空分布及对气温变化的响应［J］. 资源科学， 2017， 39（1）： 147-156.
19	Ren Jingquan， Liu Yuxi， Wang Dongni， et al. Spatiotemporal changes of annual freezing/thawing index of seasonally frozen soil in Jilin Province［J］. Journal of Glaciology and Geocryology， 2020， 42 （2）： 142-150.
	任景全，刘玉汐，王冬妮，等. 吉林省季节冻土区年冻融指数的时空变化特征［J］. 冰川冻土， 2020， 42（2）： 142-150.
20	Yao Hongwei， Xie Yanwei， Fan Tingting. Analysis on Spatio-temporal variation characteristics of Frozen soil in Changchun City［J］. Modern Agricultural Science and Technology， 2019 （24）： 165-169.
	姚宏伟，解彦维，范婷婷. 长春市冻土时空变化特征分析［J］. 现代农业科技， 2019 （24）： 165-169.
21	Wang Ning， Zang Shuying， Zhang Lijuan. Spatial and temporal variations of spermafrost thickness in Heilongjiang Province in recent 50 years［J］. Geographical Research， 2018， 37 （3）： 622-634.
	王宁，臧淑英，张丽娟. 近50年来黑龙江省冻土厚度的时空变化特征［J］. 地理研究， 2018， 37（3）： 622-634.
22	Feng Yingying， Li Zhuolun. Spatial and temporal evolution of the negative accumulated temperature in Northeast China from 1957 through 2007［J］. Journal of Glaciology and Geocryology， 2016， 38 （6）： 1529-1537.
	冯滢瑛，李卓仑. 1957—2007年东北地区负积温时空演变［J］. 冰川冻土， 2016， 38（6）： 1529-1537.
23	Chang Xiaoli， Jin Huijun， he Ruixia， et al. Review of permafrost monitoring in the northern Da Hinggan Mountains，Northeast China［J］. Journal of Glaciology and Geocryology， 2013， 35 （1）： 93-100.
	常晓丽，金会军，何瑞霞，等. 大兴安岭北部多年冻土监测进展［J］. 冰川冻土， 2013， 35（1）： 93-100.
24	Yaya Lü， Li Yingjie， Jin Juan， et al. Impact of Different Cradle Cut Ways on Fallen Wood Distribution Pattern of Larix gmelinii Forest［J］. Chinese Agricultural Science Bulletin， 2015， 31 （1）： 30-37.
	吕亚亚，李英杰，金娟，等. 不同抚育采伐方式对兴安落叶松林倒木分布格局影响研究［J］. 中国农学通报， 2015， 31（1）： 30-37.
25	Chang Xiaoli， Jin Huijun， Yu Shaopeng， et al. Influence of vegetation on frozen ground temperatures the forested area in the Da Xing’anling Mountains，Northeastern China［J］. Acta Ecologica Sinica， 2011， 31 （18）： 5138-5147.
	常晓丽，金会军，于少鹏，等. 大兴安岭林区不同植被对冻土地温的影响［J］. 生态学报， 2011， 31（18）： 5138-5147.
26	Zhang Z Q， Wu Q B， Jiang G L， et al. Changes in the permafrost temperatures from 2003 to 2015 in the Qinghai-Tibet Plateau［J］. Cold Regions Science and Technology， 2020， 169： 102904.
27	Chang Xiaoli， limin Tie， Jin Huijun， et al. The features of permaforst in Xinlin forest area on estern slope of Greater Khingan Mountains［J］. Journal of Glaciology and Geocryology， 2020， 42 （3）： 823-833.
	常晓丽，帖利民，金会军，等. 大兴安岭东坡新林林区冻土变化特征［J］. 冰川冻土， 2020， 42（3）： 823-8 33.
28	Outcalt S I， Nelson F E， Hinkel K M. The zero‐curtain effect： Heat and mass transfer across an isothermal region in freezing soil［J］. Water Resources Research， 1990， 26（7）： 1509-1516.
29	Wang Zilong， Fu Qiang， Jiang Qiuxiang， et al. Spatial Variability of Soil Moisture Profile in Seasonal Frozen Soil Region in Different Stages［J］. Scientia Geographica Sinica， 2010， 30 （5）： 772-776.
	王子龙，付强，姜秋香，等. 季节性冻土区不同时期土壤剖面水分空间变异特征研究［J］. 地理科学， 2010， 30（5）： 772-776.
30	Zhou Youwu， Guo Dongxin. Main characteristics of permafrost in China［J］. Journal of Glaciology and Geocryology， 1982， 4（1）： 1-19.
	周幼吾，郭东信. 我国多年冻土的主要特征［J］. 冰川冻土， 1982， 4（1）： 1-19.
31	Yao Nan， Zhao Ying， Zhang Jianguo， et al. Soil water and heat dynamics during freezing and thawing period under three grazing densities in grassland of Inner Mongolia［J］. Research of Soil and Water Conservation， 2017，24 （5）： 132-138.
	姚楠，赵英，张建国，等. 不同放牧条件内蒙古草原土壤冻融期水热动态［J］. 水土保持研究， 2017， 24（5）： 132-138.
32	Zhao Lin， Hu Guojie， Zou Defu， et al. Permafrost Changes and Its Effects on Hydrological Processes on Qinghai-Tibet Plateau［J］. Bulletin of the Chinese Academy of Sciences， 2019， 34 （11）： 1233-1246.
	赵林，胡国杰，邹德富，等. 青藏高原多年冻土变化对水文过程的影响［J］. 中国科学院院刊， 2019， 34（11）： 1233-1246.
33	Yang Shuhua， Li Ren， Wu Tonghua， et al. The variation characteristics of different freeze-thaw status in the near surface soil and the relationship with temperature over the Qinghai-Tibet Plateau［J］. Journal of Glaciology and Geocryology， 2019，41（6）： 1377-1387.
	杨淑华，李韧，吴通华，等. 青藏高原近地表土壤不同冻融状态的变化特征及其与气温的关系［J］. 冰川冻土， 2019， 41（6）： 1377-1387.
34	Shur Y L， Jorgenson M T. Patterns of permafrost formation and degradation in relation to climate and ecosystems［J］. Permafrost and Periglacial Processes， 2007， 18（1）： 7-19.
35	Yan Xiaoyu， Zhao Chunyu， Gou Xiaohui， et al. Spatial distributions and variations of the snow cover in the forests of Northeast China［J］. Journal of Arid Land Resources and Environment， 2015，29 （1）： 154-162.
	严晓瑜，赵春雨，缑晓辉，等. 东北林区积雪空间分布与变化特征［J］. 干旱区资源与环境， 2015， 29（1）： 154-162.
36	Li Xiaoying，Jin Huijun，He Ruixia，et al. Impacts of hazardous fires on permafrost environment： a review［J］. Journal of Glaciology and Geocryology，2017，39（2）： 317 -327.
	李晓英，金会军，何瑞霞，等. 森林大火对冻土环境影响的研究进展［J］. 冰川冻土， 2017， 39（2）： 317-327.

测定指标	仪器型号	生产国及公司	埋设深度	测量精度	测量范围
体积含水量	CS616	美国Campbell	地下5、10、20、30、40、50、60、70、80、90、100、120、140、160、180、200 cm	0.05%	0~100%
土壤温度	109SS-L	美国Campbell	地下5、10、20、30、40、50、60、70、80、90、100、120、140、160、180、200 cm	±0.6 ℃	-40~+70 ℃

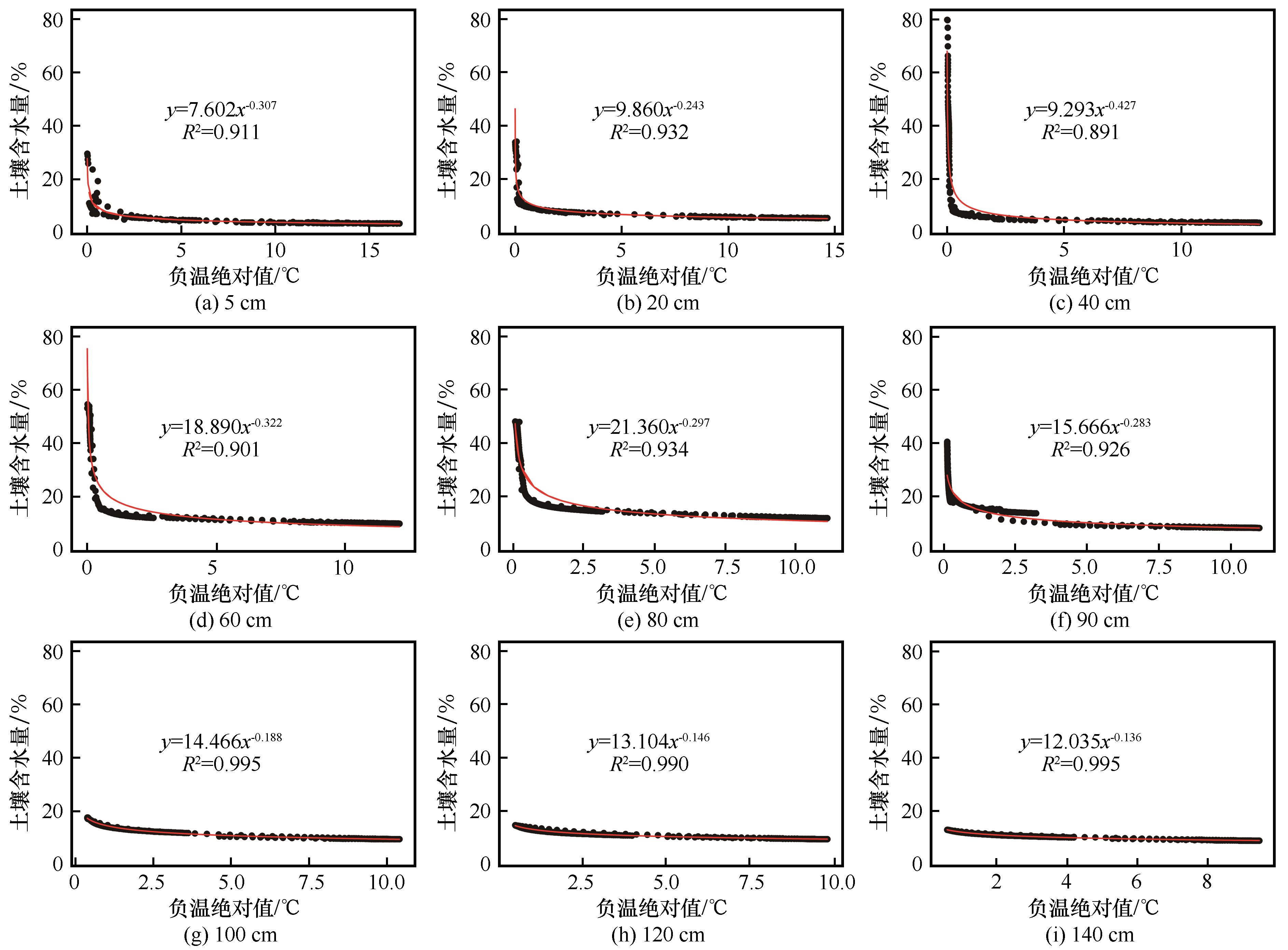

土壤深度/cm	a	b	R²	土壤深度/cm	a	b	R²
5	7.602	-0.307	0.911	80	21.360	-0.297	0.934
10	7.678	-0.245	0.954	90	15.666	-0.283	0.926
20	9.860	-0.243	0.932	100	14.466	-0.188	0.995
30	12.929	-0.263	0.875	120	13.104	-0.146	0.990
40	9.293	-0.427	0.891	140	12.035	-0.136	0.995
50	15.651	-0.374	0.921	160	10.771	-0.117	0.990
60	18.890	-0.322	0.901	180	10.767	-0.115	0.984
70	21.214	-0.305	0.892	200	9.128	-0.096	0.989

土壤深度/cm	5	10	20	30	40	50	60	70
相关系数R	0.251	0.182	-0.174	0.274	0.262	0.327	-0.494	0.046
显著性 P	0.001	0.021	0.034	0.001	0.006	0.001	0	0.710

土壤深度/m	0.05	0.1	0.2	0.4	0.8	1.4	1.6	1.8	2.0
相关系数R	0.889	0.869	0.798	0.736	0.463	0.311	0.250	0.211	0.172
显著性 P	0.000	0.000	0.000	0.000	0.000	0.017	0.058	0.112	0.182
