冻融作用对不同初始状态基坑稳定性的影响研究

doi:10.7522/j.issn.1000-0240.2021.0099

冰川冻土 ›› 2021, Vol. 43 ›› Issue (5): 1480-1488.doi: 10.7522/j.issn.1000-0240.2021.0099

冻融作用对不同初始状态基坑稳定性的影响研究

赵容舟^1,²(),梁二雷³,姚晓亮⁴(),余帆¹

^1.中国科学院西北生态环境资源研究院冻土工程国家重点实验室，甘肃兰州 730000
^2.中国科学院大学，北京 100049
^3.中国建筑第四工程局有限公司西北分公司，陕西西安 710075
^4.西安理工大学，陕西西安 701148

收稿日期:2021-04-29 修回日期:2021-06-27 出版日期:2021-10-31 发布日期:2021-12-09
通讯作者: 姚晓亮 E-mail:zhaorongzhou@nieer.ac.cn;yaoxl@xaut.edu.cn
作者简介:赵容舟，硕士研究生，主要从事寒区岩土工程研究. E-mail： zhaorongzhou@nieer.ac.cn
基金资助:
国家自然科学基金项目(42101132);西北旱区生态水利国家重点实验室项目(QNZX-2019-07)

Study on the influence of freeze-thaw on stability of foundation trench under different initial status

Rongzhou ZHAO^1,²(),Erlei LIANG³,Xiaoliang YAO⁴(),Fan YU¹

^1.State Key Laboratory of Frozen Soil Engineering，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China
^2.University of Chinese Academy of Sciences，Beijing 100049，China
^3.China Construction Fourth Engineering Division Co. ，Ltd. ，Xi’an 710075，China
^4.Xi’an University of Technology，Xi’an 710048，China

Received:2021-04-29 Revised:2021-06-27 Online:2021-10-31 Published:2021-12-09
Contact: Xiaoliang YAO E-mail:zhaorongzhou@nieer.ac.cn;yaoxl@xaut.edu.cn

摘要/Abstract

摘要：

为研究季节冻土区冻融作用对基坑工程的影响，基于考虑冰-水相变的热传导理论、考虑黏聚力的修正剑桥模型和强度折减法，建立了适用于季节冻土区基坑稳定性分析的计算平台。在此基础上，结合具体的试验数据对不同初始状态的基坑算例进行计算，研究季节冻土区基坑冻融前后稳定性和位移的变化情况，并根据土体冻融前后的物理力学参数对上述变化规律作出分析。研究结果表明，冻融作用加剧季节冻土区基坑的局部变形，且土体的初始干重度对变形规律的影响较大，但基坑的整体安全系数并未受到冻融作用的显著影响。存在一个临界干重度γ_d0，基坑土体的初始干重度接近临界干重度时，围护桩水平位移在冻融前后的变化较小，随着土体初始干重度与临界干重度的差距增大，围护桩水平位移在冻融前后的变化量也随之增大。土体的初始干重度越小，基坑围护桩的竖向位移和坑底隆起位移在冻融前后的变化量越大，即土体初始干重度较小的基坑在经历冻融后，围护桩的竖向位移产生显著沉降，但坑底隆起情况有明显缓解。研究成果对季节冻土区基坑工程的设计和施工具有重要意义。

关键词: 季节冻土区, 冻融作用, 基坑工程, 初始干重度, 稳定性分析

Abstract:

In order to study the impact of freeze-thaw on foundation trenches in seasonally frozen regions， a numerical platform for stability analysis is established based on the theory of thermal transport with the consideration of ice-water phase and modified cam-clay model considering cohesion and strength reduction method. By comparing the numerical and experimental data of foundation trench cases with different initial dry unit weights， the deformation and stability as well as the changes in physical-mechanical parameters of the soil induced by freeze-thaw are analyzed. The results show that： 1） the freeze-thaw causes a notable local deformation， 2） the original dry unit weight has a great influence on the deformation characteristics， and 3） the freeze-thaw induces a negligible change in safety factor. The freeze-thaw induced horizontal displacements of piles are relatively small when the original unit weight approaches the critical state （γ_d0）， and the displacements increase when the original dry unit weight deviates from the critical one. The horizontal displacements of piles increase with the increase of the discrepancy between the initial and critical dry unit weights. For the cases with relatively lower initial dry unit weights， larger vertical settlement but smaller basal heave are found. The research results will benefit to the design and construction of foundation trenches in seasonally frozen regions.

Key words: seasonally frozen regions, freeze-thaw action, foundation trench, original dry unit weight, stability analysis

中图分类号:

P642.14

赵容舟,梁二雷,姚晓亮,余帆. 冻融作用对不同初始状态基坑稳定性的影响研究[J]. 冰川冻土, 2021, 43(5): 1480-1488.

Rongzhou ZHAO,Erlei LIANG,Xiaoliang YAO,Fan YU. Study on the influence of freeze-thaw on stability of foundation trench under different initial status[J]. Journal of Glaciology and Geocryology, 2021, 43(5): 1480-1488.

图/表 11

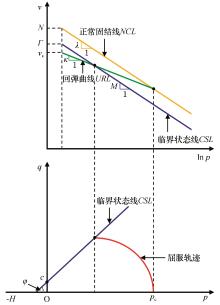

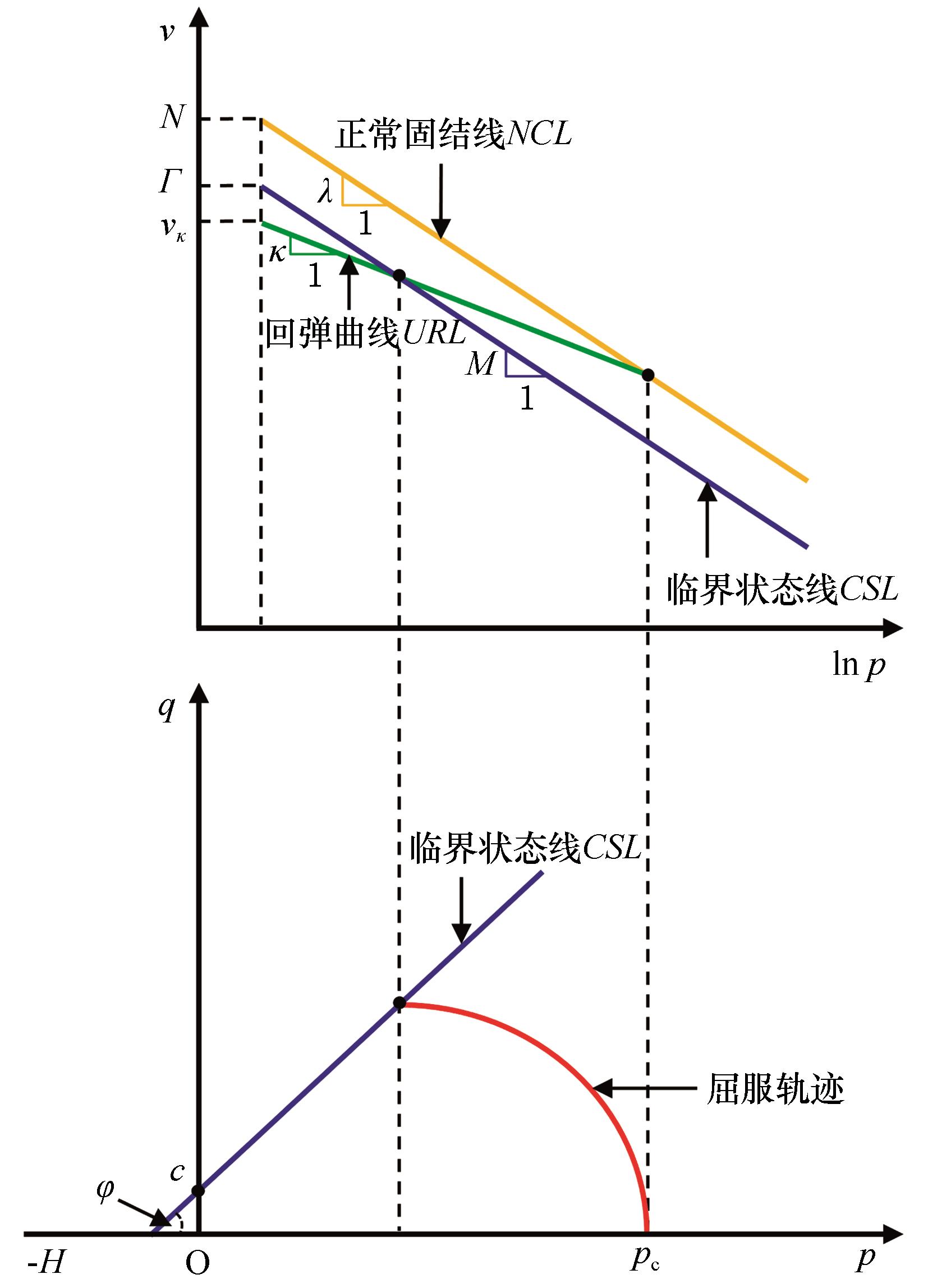

图1

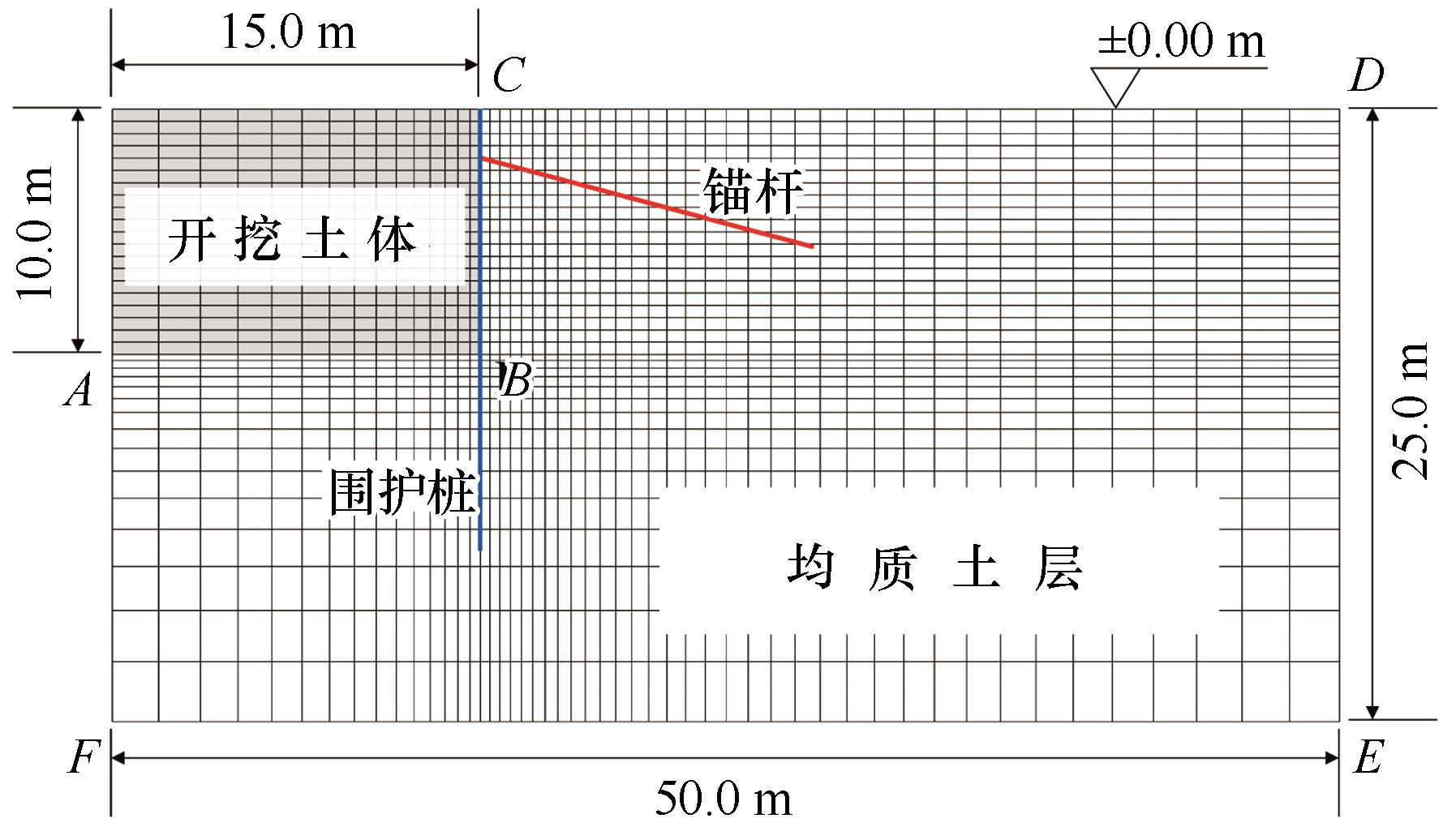

图2

表1

表2

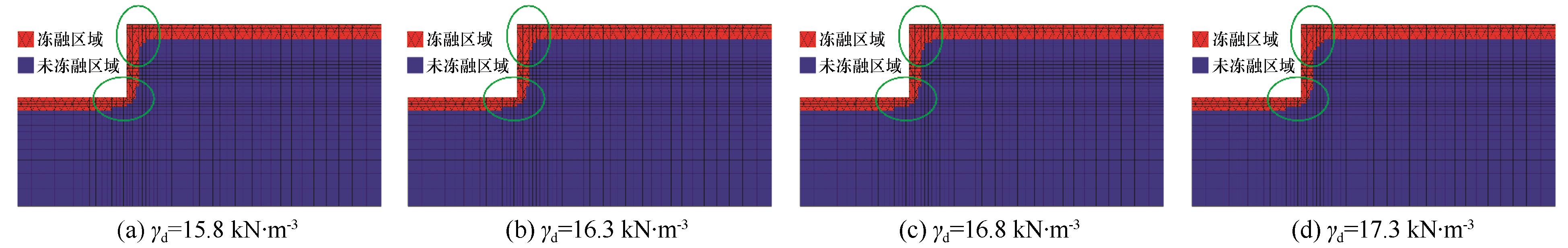

图3

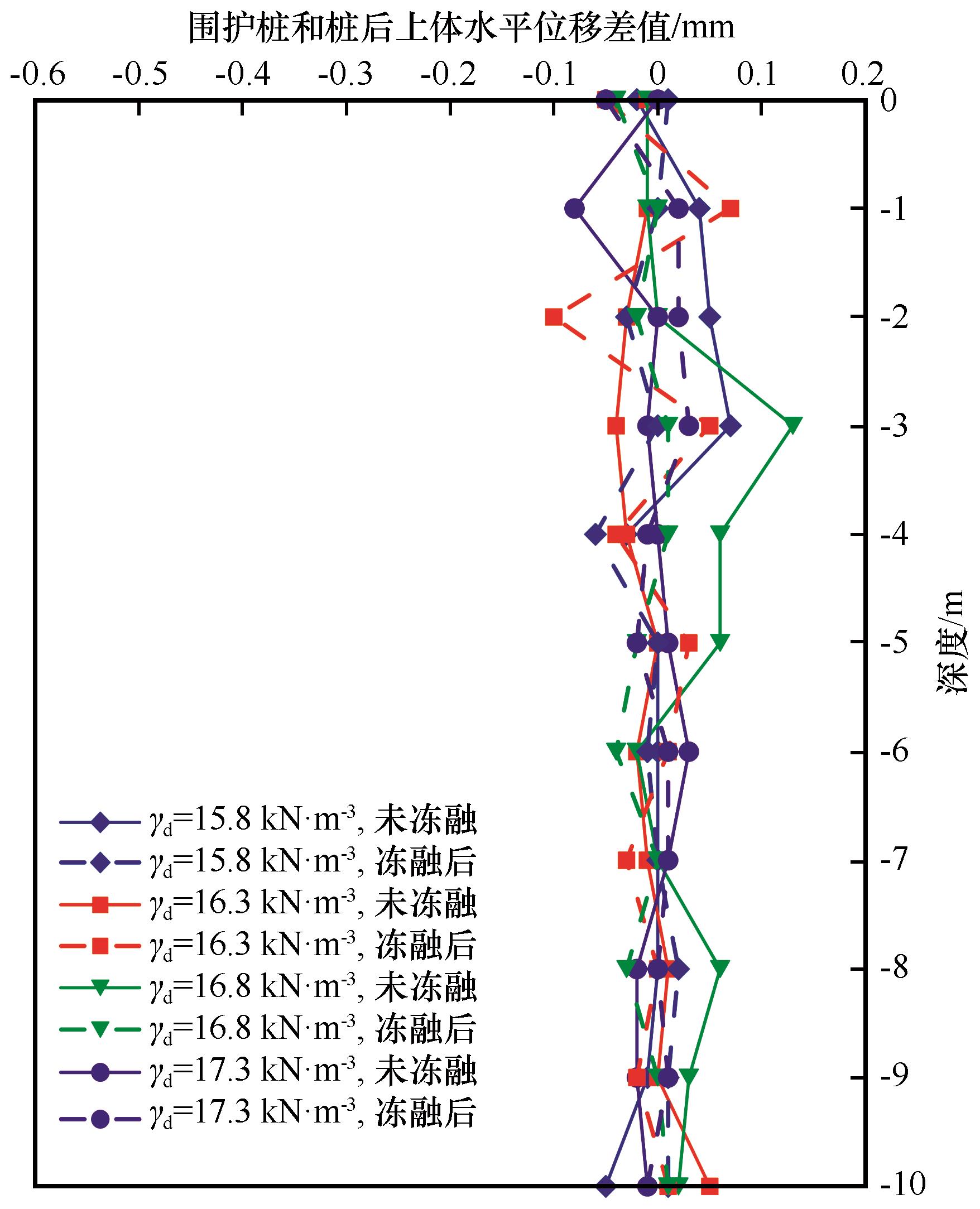

图4

图5

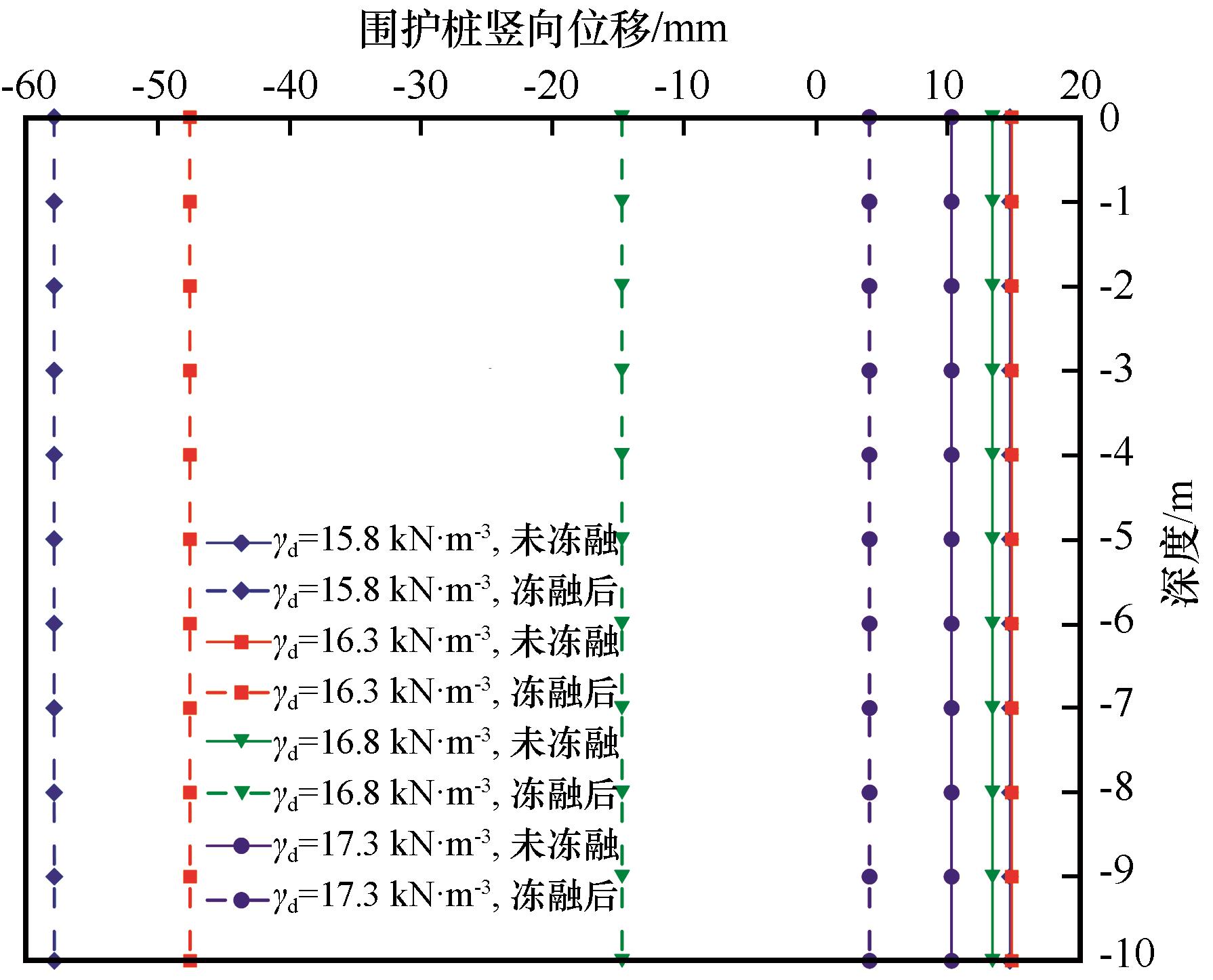

图6

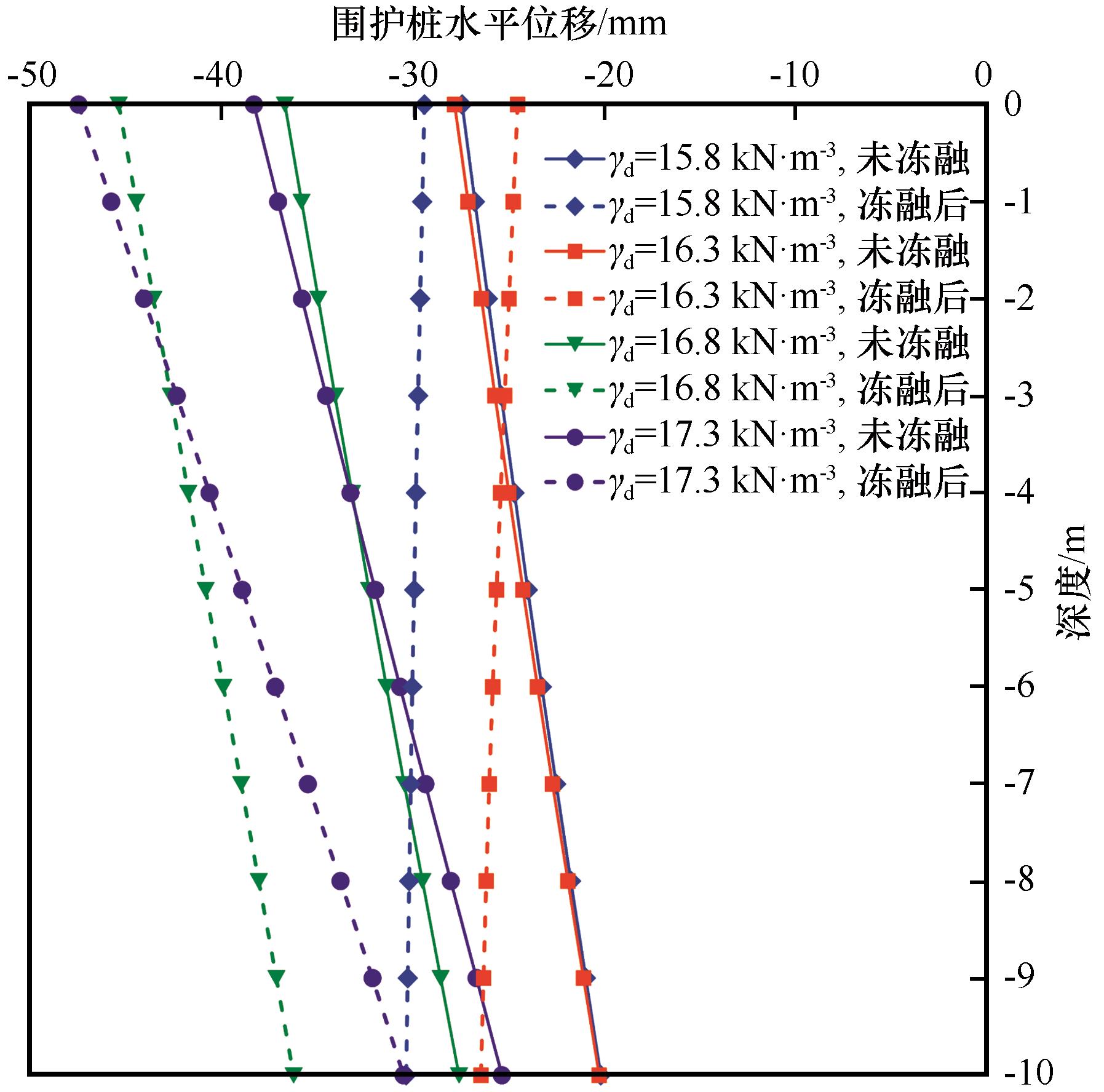

图7

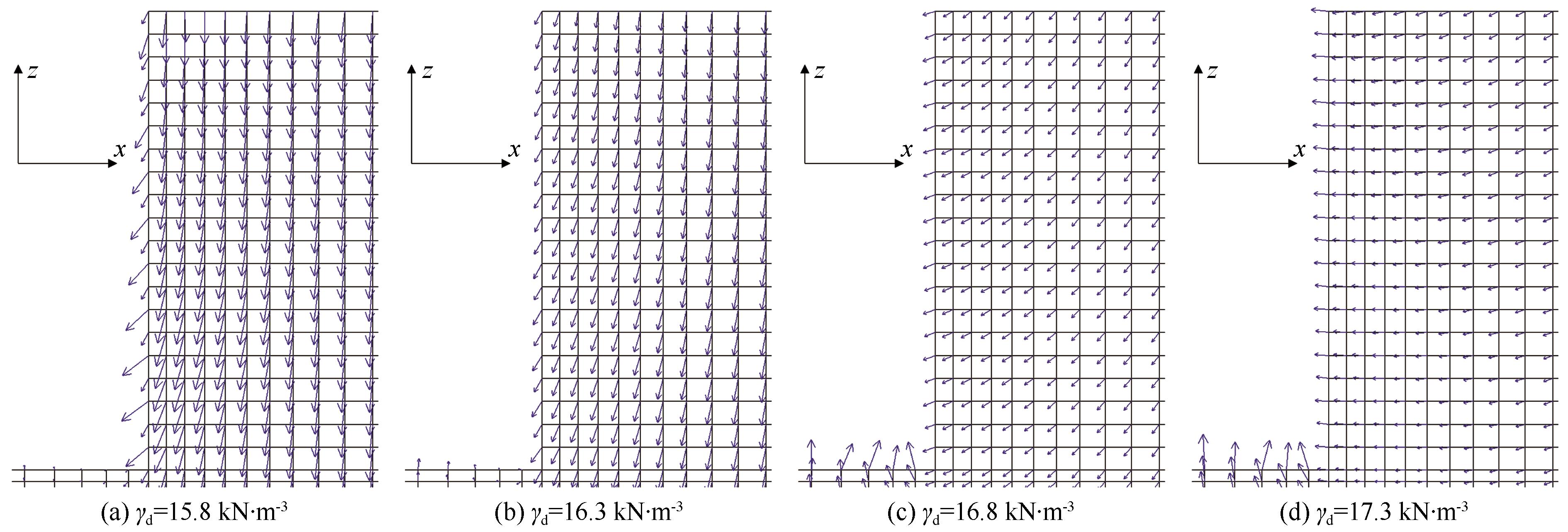

图8

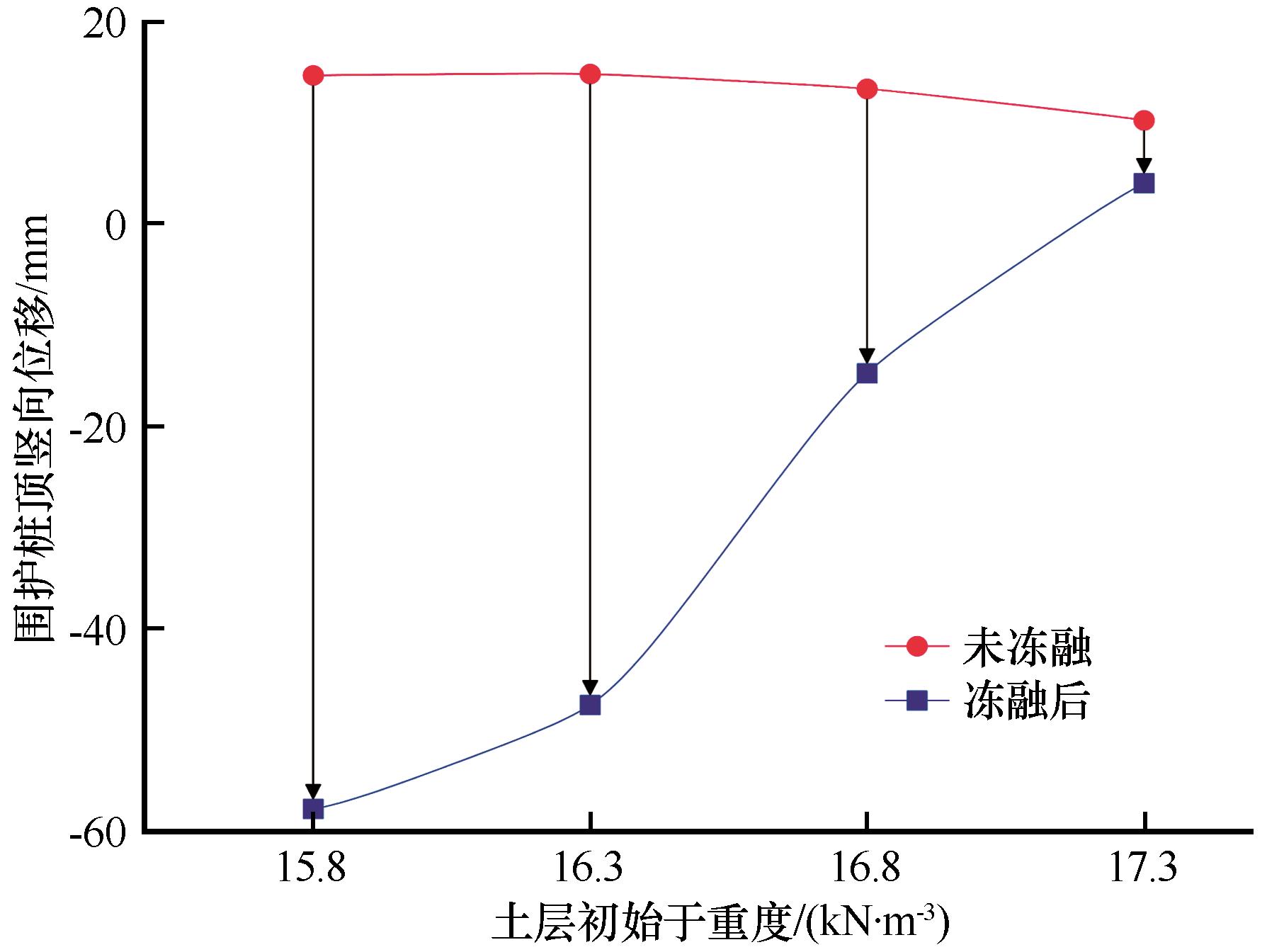

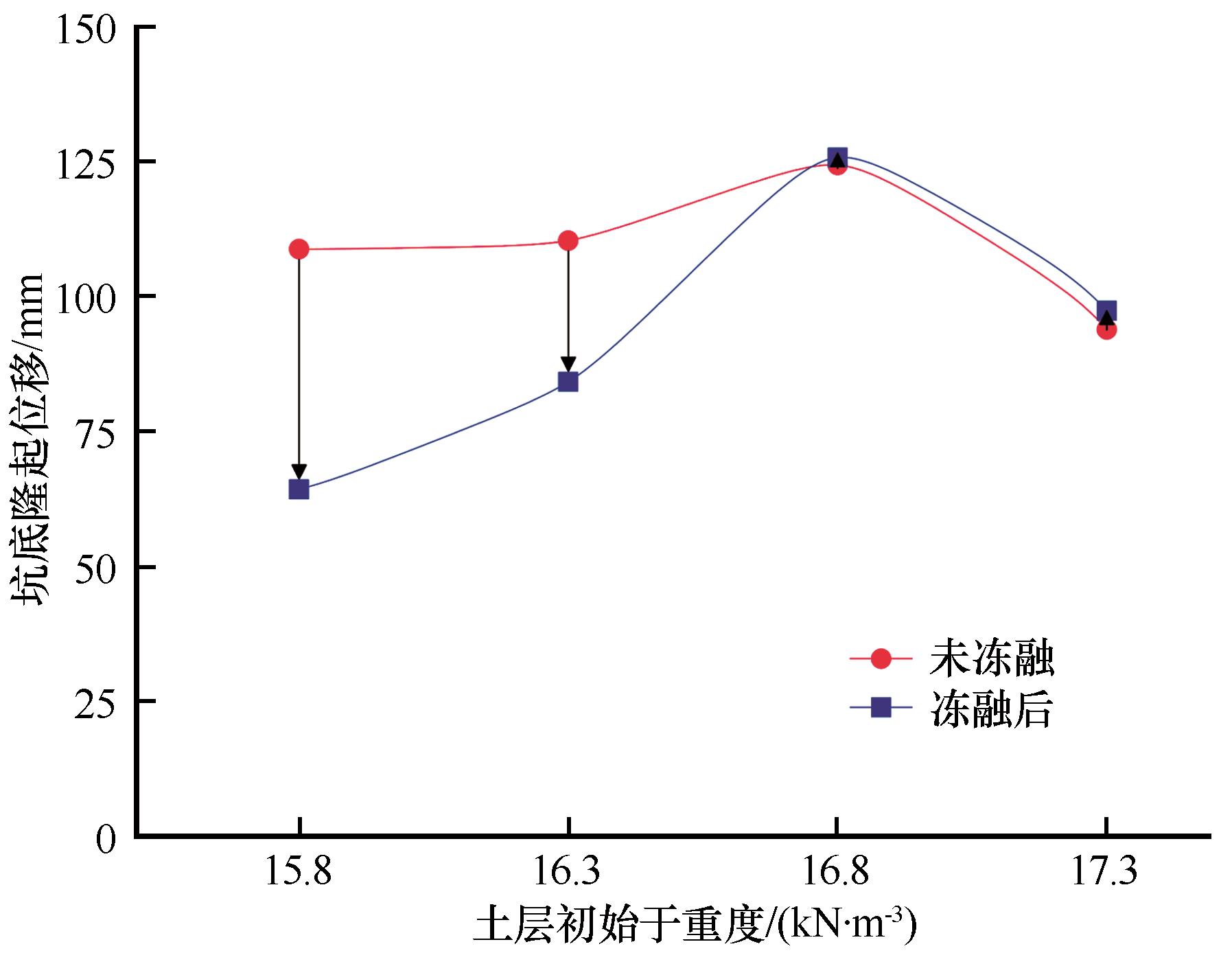

图9

参考文献 48

1	Lai Yuanming， Xu Xiangtian， Dong Yuanhong， et al. Present situation and prospect of mechanical research on frozen soils in China［J］. Cold Regions Science and Technology， 2013， 87： 6-18.
2	Xu Xiaozu， Wang Jiacheng， Zhang Lixin. Frozen soil physics ［M］. 2nd ed. Beijing： Science Press， 2010.
	徐敩祖，王家澄，张立新. 冻土物理学［M］. 2版. 北京：科学出版社， 2010.
3	Ma Wei， Wang Dayan. Frozen soil mechanics［M］. Beijing： Science Press， 2014.
	马巍，王大雁. 冻土力学［M］. 北京：科学出版社， 2014.
4	QI Jilin， Cheng Guodong， Vermeer P A. State-of-the-art of influence of freeze-thaw on engineering properties of soils［J］. Advances in Earth Science， 2005， 20（8）： 887-894.
	齐吉琳，程国栋， Vermeer P A. 冻融作用对土工程性质影响的研究现状［J］. 地球科学进展， 2005， 20（8）： 887-894.
5	Qi Jilin， Vermeer P A， Cheng Guodong. A review of the influence of freeze-thaw cycles on soil geotechnical properties［J］. Permafrost and Periglacial Processes， 2006， 17（3）： 245-252.
6	Qi Jilin， Ma Wei. State-of-art of research on mechanical properties of frozen soils［J］. Rock and Soil Mechanics， 2010， 31（1）：133-143.
	齐吉琳，马巍. 冻土的力学性质及研究现状［J］. 岩土力学， 2010， 31（1）： 133-143.
7	Liu Furong， Ma Wei， Zhou Zhiwei， et al. Deformation and stress variation characteristics of canal foundation soils under freeze-thaw cycles［J］. Journal of Glaciology and Geocryology， 2021， 43（2）： 523-534.
	刘富荣，马巍，周志伟，等. 渠基土在冻融循环作用下的变形和应力变化特征［J］. 冰川冻土， 2021， 43（2）： 523-534.
8	Zhang Y， Sun B， Li P， et al. Analysis of deformation and temperature characteristics of high-speed railway roadbed in seasonal frozen regions［J］. Soil Mechanics and Foundation Engineering， 2020， 57（5）： 384-393.
9	Plotnikova A， Wotherspoon L， Beskhyroun S， et al. Influence of seasonal freezing on dynamic bridge characteristics using in-situ monitoring data［J］. Cold Regions Science and Technology， 2019， 160： 184-193.
10	Subramanian S S， Ishikawa T， Tokoro T. Stability assessment approach for soil slopes in seasonal cold regions［J］. Engineering Geology， 2017， 221： 154-169.
11	Wen Zhi， Sheng Yu， Jin Huijun， et al. Thermal elasto-plastic computation model for a buried oil pipeline in frozen ground［J］. Cold Regions Science and Technology， 2010， 64（3）： 248-255.
12	Xu Jian， Niu Fujun， Niu Yonghong， et al. The design parameters of roadbed with insulation in seasonal frozen ground［J］. Journal of Civil， ArchitectvraI & Environmental Engineering， 2009， 31（3）：83-89.
	许健，牛富俊，牛永红，等. 季节冻土区保温路基设计参数［J］. 土木建筑与环境工程， 2009， 31（3）： 83-89.
13	Yu Wenbing， Zhang Tianqi， Lu Yan， et al. Engineering risk analysis in cold regions： state of the art and perspectives［J］. Cold Regions Science and Technology， 2020， 171： 102963.
14	He Pengfei， Ma Wei. Study of canals in cold regions of China： achievements and prospects［J］. Journal of Glaciology and Geocryology， 2020， 42（1）： 182-194.
	何鹏飞，马巍. 我国寒区输水工程研究进展与展望［J］. 冰川冻土， 2020， 42（1）： 182-194.
15	Zhao Lianping. Prevention and treatment of deep foundation pits in winter cold injury［J］. China Science and Technology Information， 2015（05）： 130-131.
	赵连平. 深基坑越冬冻害的预防及处理［J］. 中国科技信息， 2015（05）： 130-131.
16	Chen Shuming， Yang Suchun. The exploration of the mechanism of soil nail wall support system under the influence of seasonal frozen soil［J］. Building Construction， 2001， 23（6）： 440-442.
	陈树铭，杨素春. 季节性冻土影响下土钉墙支护体系作用机理探讨［J］. 建筑施工， 2001， 23（6）： 440-442.
17	Wang Jiawei. Study on the security of a ultra-deep foundation pit with the pile-anchor support structure in the seasonal frozen earth［J］. Journal of Transport Science and Engineering， 2012， 28（1）： 52-55.
	王家伟. 季节冻土地区深基坑桩锚支护体系安全性研究［J］. 交通科学与工程， 2012， 28（1）： 52-55.
18	Guo Hongxian， Song Shushuang， Li Xiufen. Construction and analysis of soil nailing for deep excavation of Hangyao Building ［J］. Industrial Construction， 2004（）： 149-153.
	郭红仙，宋术双，李秀芬. 航遥大厦基坑土钉支护工程施工及其分析［J］. 工业建筑， 2004（）： 149-153.
19	Guo Heng， Song Fuyuan， Geng Dongqing， et al. Analysis and treatment for frost heaving accident of an over winter foundation excavation in Beijing［J］. Construction Technology， 2013， 42（）： 67-72.
	郭恒，宋福渊，耿冬青，等. 北京某越冬基坑冻胀事故分析与处理［J］. 施工技术， 2013， 42（）： 67-72.
20	Alipour A， Eslami A. Design adaptations in a large and deep urban excavation： Case study［J］. Journal of Rock Mechanics and Geotechnical Engineering， 2019， 11（2）： 389-399.
21	Li Zhongchao， Chen Renpeng， Chen Yunmin， et al. Factor of safety of a braced deep excavation in soft clay［J］. Chinese Journal of Geotechnical Engineering， 2015， 37（5）： 669-775.
	李忠超，陈仁朋，陈云敏，等. 软黏土中某内支撑式深基坑稳定性安全系数分析［J］. 岩土工程学报， 2015， 37（5）： 769-775.
22	Li Mingguang， Xiao Xiao， Wang Jianhua， et al. Numerical study on responses of an existing metro line to staged deep excavations［J］. Tunnelling and Underground Space Technology， 2019， 85： 268-281.
23	Goh A， Zhang W G， Wong K S. Deterministic and reliability analysis of basal heave stability for excavation in spatial variable soils［J］. Computers and Geotechnics， 2019， 108： 152-160.
24	Do T N， Ou C Y， Chen R P. A study of failure mechanisms of deep excavations in soft clay using the finite element method［J］. Computers and Geotechnics， 2016， 73： 153-163.
25	Cheng X S， Zheng G， Diao Y， et al. Study of the progressive collapse mechanism of excavations retained by cantilever contiguous piles［J］. Engineering Failure Analysis， 2017， 71： 72-89.
26	Botero E， Ovando E， Mendoza M J. Successful prediction of slope failure in an excavation trial［J］. Engineering Failure Analysis， 2020， 109： 104392.
27	Hu Hesong. Study on the mechanical deformation characteristic and stability of deep foundation with pile-anchor structure［D］. Changsha： Central South University， 2009.
	胡贺松. 深基坑桩锚支护结构稳定性及受力变形特性研究［D］. 长沙：中南大学， 2009.
28	Zienkiewicz O C， Humpheson C， Lewis R W. Associated and non-associated visco-plasticity and plasticity in soil mechanics［J］. Géotechnique， 1975， 25（4）： 671-689.
29	Matsui T， San K C. Finite element slope stability analysis by shear strength reduction technique［J］. Soils and Foundations， 1992， 32（1）： 59-70.
30	Chen Xi， Liu Jiankun， Feng Yuan， et al. A pseudo-coupled numerical approach for stability analysis of frozen soil slopes based on finite element limit analysis method［J］. Sciences in Cold and Arid Regions， 2013， 5（4）： 478-487.
31	Du Dongning. Research on excavation deformation mechanism and support scheme optimization based on the effect of freeze-thaw cycles［D］. Fuxin： Liaoning Technical University， 2015.
	杜东宁. 基于冻融循环作用的基坑变形机理及支护方案优化研究［D］. 阜新：辽宁工程技术大学， 2015.
32	Li Guofeng. Research on slope stability of open-pit coal mine under freezing-thawing cycles［D］. Xi'an： Xi'an University of Technology， 2016.
	李国锋. 冻融循环作用下某露天矿边坡稳定性研究［D］. 西安：西安理工大学， 2016.
33	Qin Zipeng， Lai Yuanming， Tian Yan， et al. Stability behavior of a reservoir soil bank slope under freeze-thaw cycles in cold regions［J］. Cold Regions Science and Technology， 2021， 181： 103181.
34	Gong Xiaonan. Reflections on numerical analysis of geotechnical engineering［J］. Rock and Soil Mechanics， 2011， 32（2）： 321-325.
	龚晓南. 对岩土工程数值分析的几点思考［J］. 岩土力学， 2011， 32（2）： 321-325.
35	Wang Dan， Wang Fuguo， Lu Linhai， et al. Suitable constitutive model of pit in thick alluvial clay along Huanghe River［J］. Journal of Civil and Environmental Engineering， 2019， 46（1）： 36-47.
	王丹，王国富，路林海等. 黄河流域冲积层本构模型的深基坑适用性研究［J］. 土木与环境工程学报， 2019， 46（1）： 36-47.
36	Yao Xiaoliang， Qi Jilin， Ma Wei. Influence of freeze-thaw on the stored free energy in soils［J］. Cold Regions Science and Technology， 2009， 56（2/3）： 115-119.
37	Wood D M. Soil behaviour and critical state soil mechanics［M］. Combridge， United Kingdom： Combridge University Press， 1990.
38	Ministry of Housing and Urban-Rural Development of the People’s Republic of China， State Administration for Market Regulation. Standard for geotechnical testing method［S］. Beijing： China Architecture and Building Press， 2019. ［中华人民共和国住房和城乡建设部，国家市场监督管理总局. 土工试验方法标准［S］. 北京：中国计划出版社， 2019.］
39	Wang Zhiliang， Zheng Mingxin， Li Yongchi. Research on mathematic model method for calculating pre-consolidation pressure and its application［J］. Rock and Soil Mechanics， 2005， 26（10）： 66-69.
	王志亮，郑明新，李永池. 求前期固结应力的数学模型研究及应用［J］. 岩土力学， 2005， 26（10）： 66-69.
40	Zhu Linnan. Study of the adherent layer on different types of ground in permafrost regions on the Qinghai-Xizang Plateau［J］. Journal of Glaciology and Geocryology， 1988， 10（1）： 8-14.
	朱林楠. 高原冻土区不同下垫面的附面层研究［J］. 冰川冻土， 1988， 10（1）： 8-14.
41	Liu Xiaoyan， Zhao Jun， Shi Cheng， et al. Study on soil layer of constant temperature［J］. Acta Energiae Solaris Sinica， 2007（5）： 494-498.
	刘晓燕，赵军，石成，等. 土壤恒温层温度及深度研究［J］. 太阳能学报， 2007（5）： 494-498.
42	Ministry of Housing and Urban-Rural Development of the People’s Republic of China， State Administration for Market Regulation. Technical standard for monitoring of building excavation engineering［S］. Beijing： China Architecture and Building Press， 2019. ［中华人民共和国住房和城乡建设部，国家市场监督管理总局. 建筑基坑工程监测技术标准［S］. 北京：中国计划出版社， 2019.］
43	Song Chunxia， Qi Jilin， Liu Fengyin. Influence of freeze-thaw on mechanical properties of Lanzhou loess［J］. Rock and Soil Mechanics， 2008， 29（4）： 1077-1080.
	宋春霞，齐吉琳，刘奉银. 冻融作用对兰州黄土力学性质的影响［J］. 岩土力学， 2008， 29（4）： 1077-1080.
44	Yao Xiaoliang， Qi Jilin， Song Chunxia. Influence of freeze-thaw on engineering properties of Qingzang clay ［J］. Journal of Glaciology and Geocryology， 2008， 30（1）： 165-169.
	姚晓亮，齐吉琳，宋春霞. 冻融作用对青藏黏土工程性质的影响［J］. 冰川冻土， 2008， 30（1）： 165-169.
45	Alkire B D， Morrison J M. Change in soil structure due to freeze-thaw and repeated loading［J］. Transportation Research Record， 1983， 918： 15-22.
46	Xu Zhonghua. Deformation behavior of deep excavations supported by permanent structure in shanghai soft deposit［D］. Shanghai： Shanghai Jiao Tong University， 2007.
	徐中华. 上海地区支护结构与主体地下结构相结合的深基坑变形性状研究［D］. 上海：上海交通大学， 2007.
47	Liu Yunxia. Rearch on the deformation mechanism of excavation retaining structure and construction control［D］. Beijing： Beijing Jiaotong University， 2012.
	刘云霞. 基坑支护系统的变形机理及施工控制的研究［D］. 北京：北京交通大学， 2012.
48	Li Jian. The deformation monitoring and the research of the deformation mechanism and law for deep foundation pit［D］. Xi'an： Chang’an University， 2012.
	李建. 深基坑变形监测及变形机理与规律分析研究［D］. 西安：长安大学， 2012.

干重度 γ_d/（kN·m^-3）	土体状态	黏聚力c/kPa	内摩擦角φ/（°）	临界状态线斜率M	正常固结线斜率 λ/kPa^-1	回弹曲线斜率 κ/kPa^-1	前期固结压力 p_c/（kPa）	初始比体积 v₀
15.8	未冻融	5.980	31.9896	1.2868	0.0338	0.0113	109.6361	1.7089
15.8	经历冻融	10.255	31.6147	1.2704	0.0374	0.0125	130.5996	1.6568
16.3	未冻融	8.330	32.0517	1.2895	0.0336	0.0112	137.9530	1.6564
16.3	经历冻融	12.600	30.1991	1.2087	0.0372	0.0124	165.7748	1.6797
16.8	未冻融	24.508	26.7946	1.0610	0.0323	0.0108	235.0717	1.6048
16.8	经历冻融	19.365	28.8786	1.1512	0.0327	0.0109	199.3555	1.6074
17.3	未冻融	39.965	25.4338	1.0024	0.0238	0.0079	331.4956	1.5608
17.3	经历冻融	14.923	29.5327	1.1797	0.0271	0.0090	202.7111	1.5671

初始干重度 γ_d/（kN·m^-3）	导热系数 λ/（W·m^-1·℃^-1）		比热容 c/（J·kg^-1·℃^-1）
初始干重度 γ_d/（kN·m^-3）	融土	冻土	融土	冻土
15.8	1.27	1.82	1 538	1 196
16.3	1.29	1.79	1 498	1 183
16.8	1.30	1.76	1 457	1 169
17.3	1.31	1.74	1 416	1 155
