高分三号山地冰川表面运动提取与分析

doi:10.7522/j.issn.1000-0240.2021.0107

冰川冻土 ›› 2021, Vol. 43 ›› Issue (5): 1594-1605.doi: 10.7522/j.issn.1000-0240.2021.0107

高分三号山地冰川表面运动提取与分析

张齐民^1,²(),闫世勇^1,²(),吕明阳³,张露³,刘广³

^1.自然资源部国土环境与灾害监测重点实验室，江苏徐州 221116
^2.中国矿业大学环境与测绘学院，江苏徐州 221116
^3.中国科学院空天信息创新研究院，北京 100094

收稿日期:2021-05-23 修回日期:2021-08-11 出版日期:2021-10-31 发布日期:2021-12-09
通讯作者: 闫世勇 E-mail:lwyzzqm@163.com;yanshiyong@cumt.edu.cn
作者简介:张齐民，硕士研究生，主要从事雷达遥感与冰川变化研究. E-mail： lwyzzqm@163.com
基金资助:
国家对地观测科学数据中心开放基金项目(DAOP2020010);中国科学院战略性先导科技专项(XDA19070202);国家自然基金项目(41876226)

Accurate extraction and analysis of mountain glacier surface motion with GF-3 imagery

Qimin ZHANG^1,²(),Shiyong YAN^1,²(),Mingyang LÜ³,Lu ZHANG³,Guang LIU³

^1.Key Laboratory of Land，Environment and Disaster Monitoring，Ministry of Natural Resources，Xuzhou 221116，Jiangsu，China
^2.School of Environment Science and Spatial Informatics，China University of Mining and Technology，Xuzhou 221116，Jiangsu，China
^3.Key Laboratory of Digital Earth Science，Aerospace Information Research Institute，Chinese Academy of Sciences，Beijing 100094，China

Received:2021-05-23 Revised:2021-08-11 Online:2021-10-31 Published:2021-12-09
Contact: Shiyong YAN E-mail:lwyzzqm@163.com;yanshiyong@cumt.edu.cn

摘要/Abstract

摘要：

冰川表面运动提取在冰川动力学与物质平衡变化研究中具有重要意义。针对当前我国自主遥感卫星数据在冰川运动监测应用中存在的不足，选用GF-3卫星FSI模式下获取的2019—2020年间覆盖亚洲高山区典型冰川的SAR数据，借助并行化偏移量跟踪算法获取了研究区冰川表面流速分布。研究结果表明：优化后的偏移量跟踪算法极大地提高了运行效率；全局形变拟合估计、地形偏差校正及滤波降噪后，冰川运动分布形态更加直观，精度可达0.5 m；通过与准同期Landsat-8影像提取的冰川流速对比以及对非冰川区位移残差的统计分析，验证了GF-3影像在监测不同区域冰川流速结果方面的可靠性及适用性；GF-3影像凭借其良好的空间分辨率，在规模较小、运动缓慢的冰川运动提取方面具有显著的优势，能够更好地体现冰川运动细节信息及其差异性。该研究有助于分析气候变化背景下青藏高原地区冰川的运动规律及其时空演变特征。

关键词: 偏移量跟踪算法, 冰川表面流速分布, 亚洲高山区, GF-3, 气候变化

Abstract:

Accurate extraction of glacier movement holds special significance in the analysis of the glacier dynamics and mass balance. There is few research of glacier movement with Chinese high-quality remote sensing images in High Mountain Asia. In this paper， based on the SAR imagery of the High Mountain Asia acquired by GF-3 with FSI imaging modes， the distribution of ice surface motion is obtained with GPU parallel algorithm pixel-tracking algorithm from 2019 to 2020. The results demonstrate that the operating efficiency was greatly improved. The accurate ice motion with an accuracy of 0.5 m was extracted by removing the global deformation， the topographic-related offset and the noise. The glacier flow velocity was assessed by the results of quasi-same period Landsat-8 data and the statistical analysis of the residual movement in the non-glacial region， then the usability and applicability of GF-3 data in monitoring glacier motion was evaluated. Because of the high spatial resolution， GF-3 satellite imagery plays a unique advantage in monitoring the glacier motion on the small-sized and slow-moving glaciers， which could better reflect the detailed information of glacier movement and corresponding variation. Furthermore， the accurate extraction of glacier surface movement in Qinghai-Tibet Plateau region would provide better insight into the spatiotemporal evolution of glaciers and global climate change.

Key words: pixel-tracking algorithm, distribution of ice surface motion, GF-3, High Mountain Asia, climate change

中图分类号:

P512.4

张齐民,闫世勇,吕明阳,张露,刘广. 高分三号山地冰川表面运动提取与分析[J]. 冰川冻土, 2021, 43(5): 1594-1605.

Qimin ZHANG,Shiyong YAN,Mingyang LÜ,Lu ZHANG,Guang LIU. Accurate extraction and analysis of mountain glacier surface motion with GF-3 imagery[J]. Journal of Glaciology and Geocryology, 2021, 43(5): 1594-1605.

图/表 11

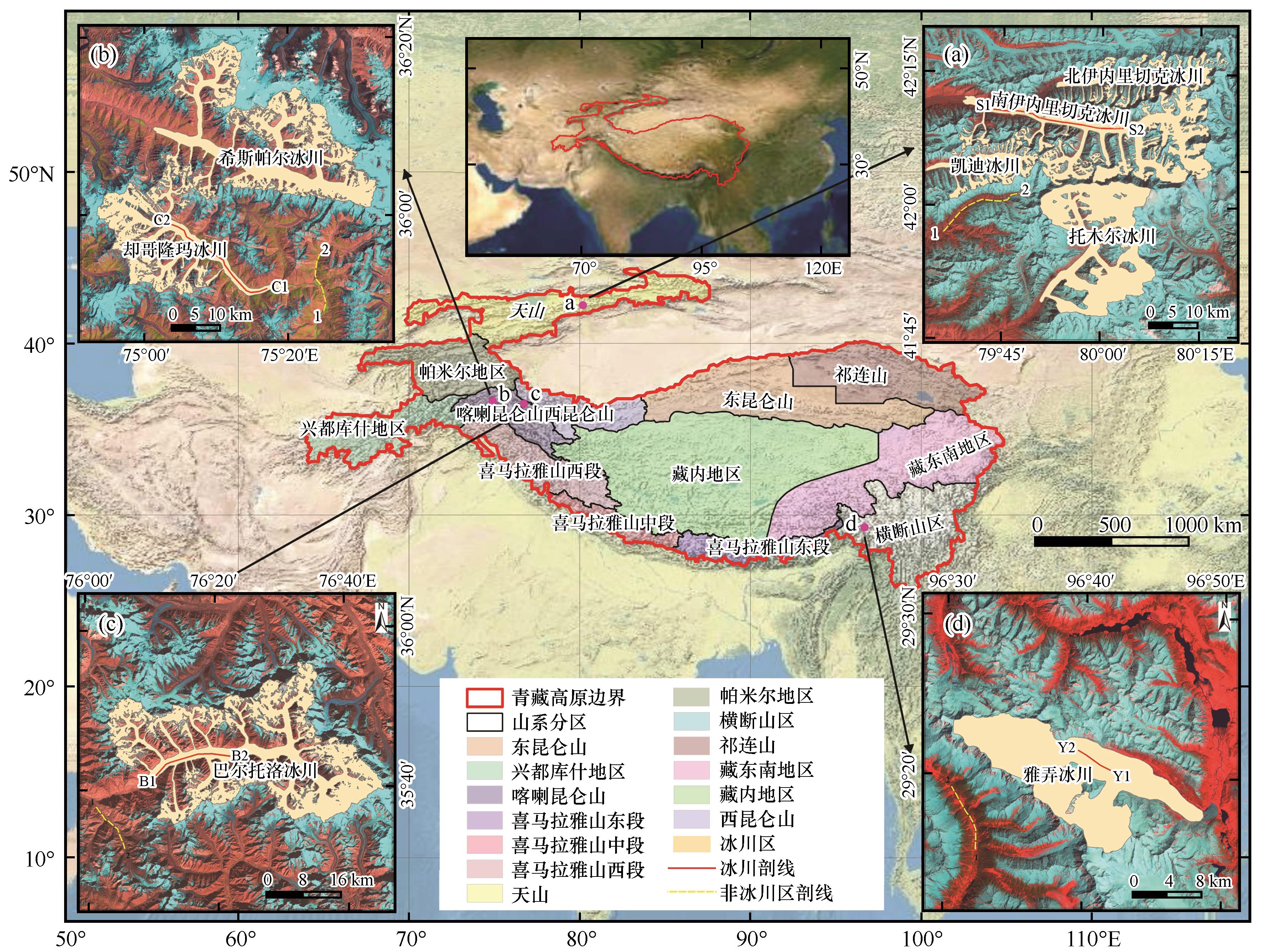

图1

表1

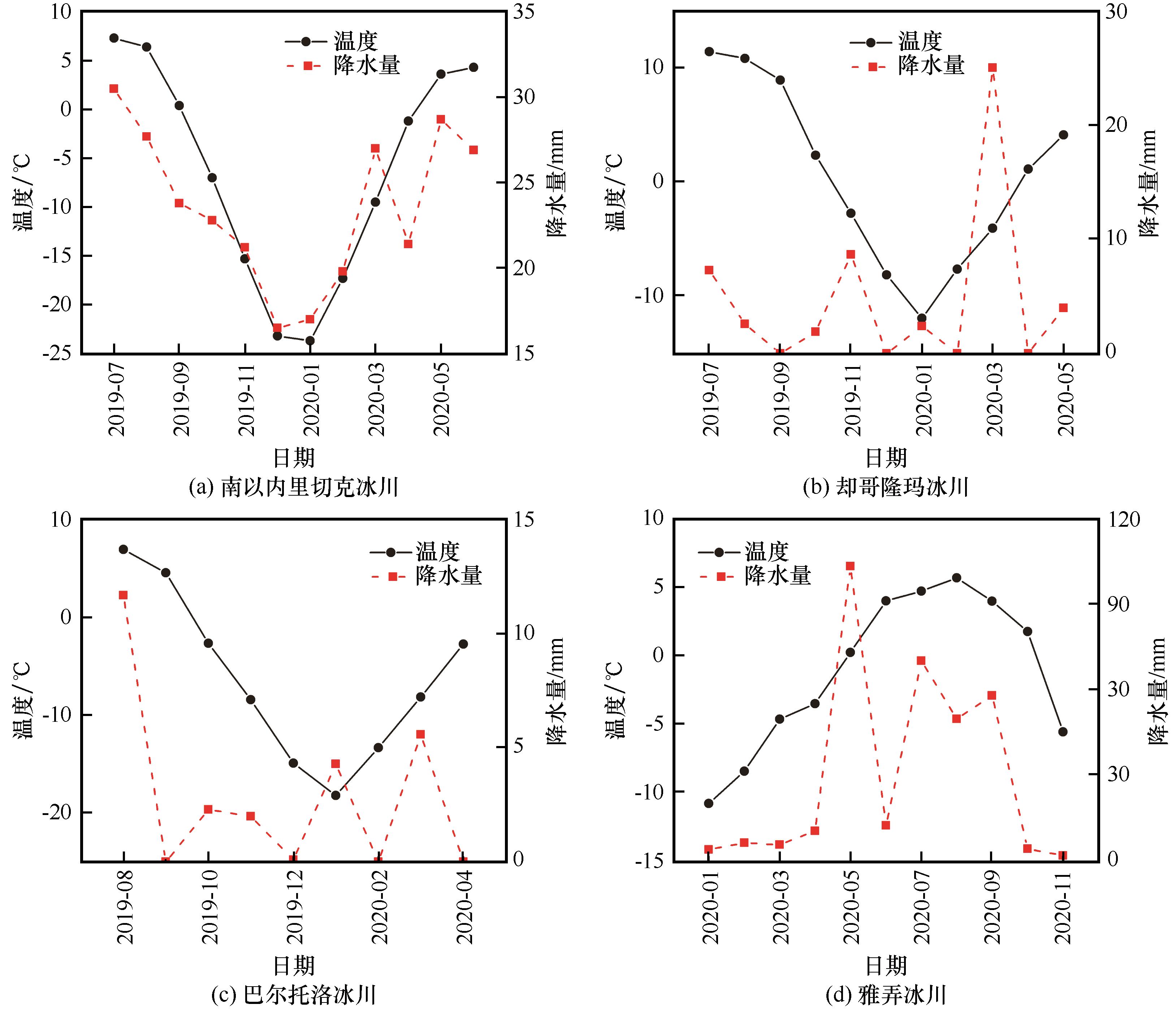

图2

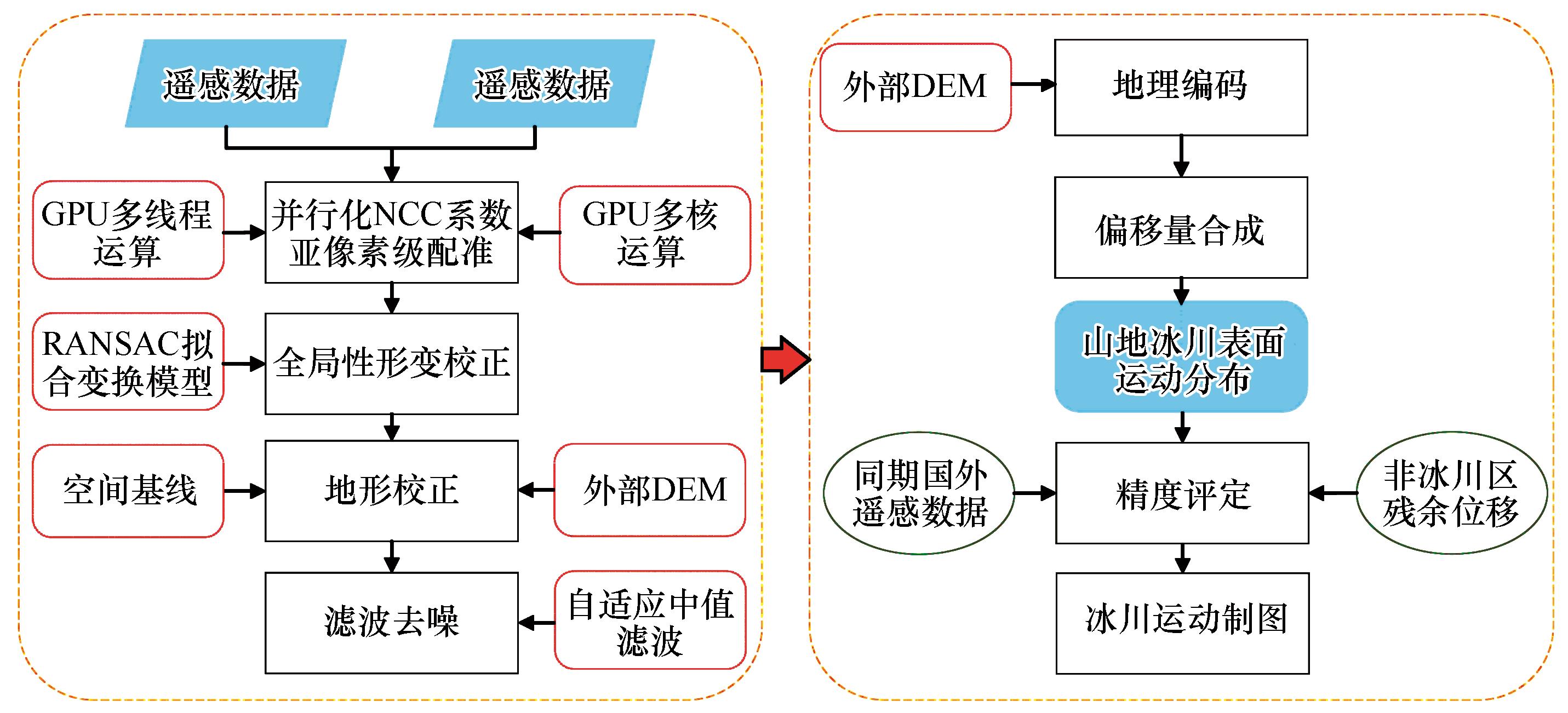

图3

表2

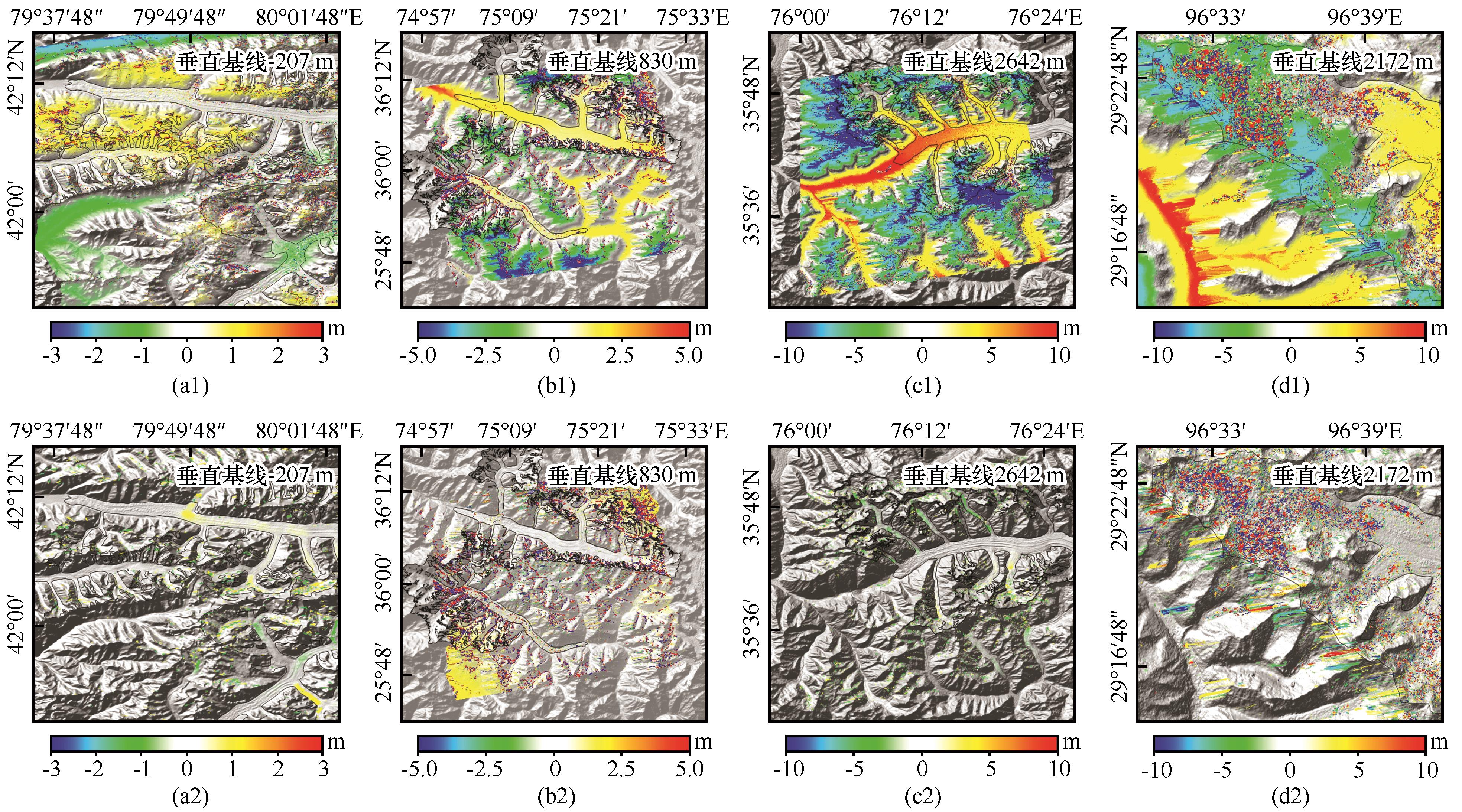

图4

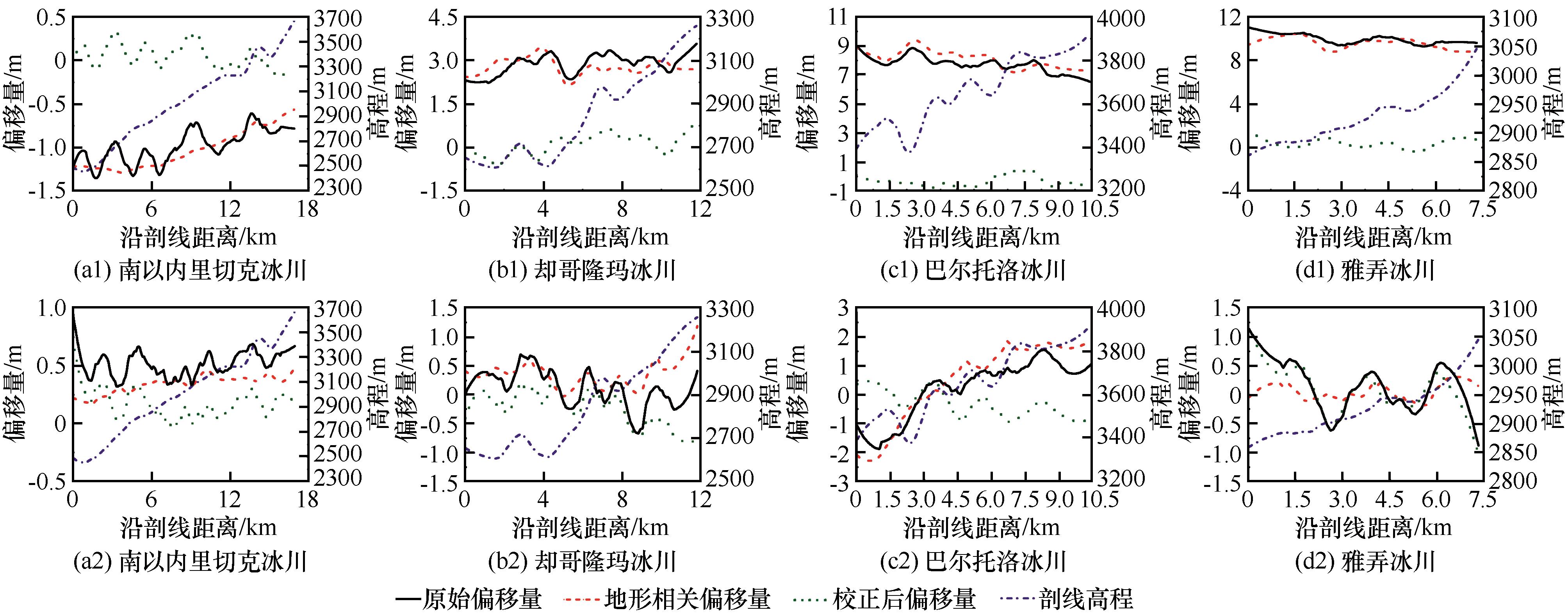

图5

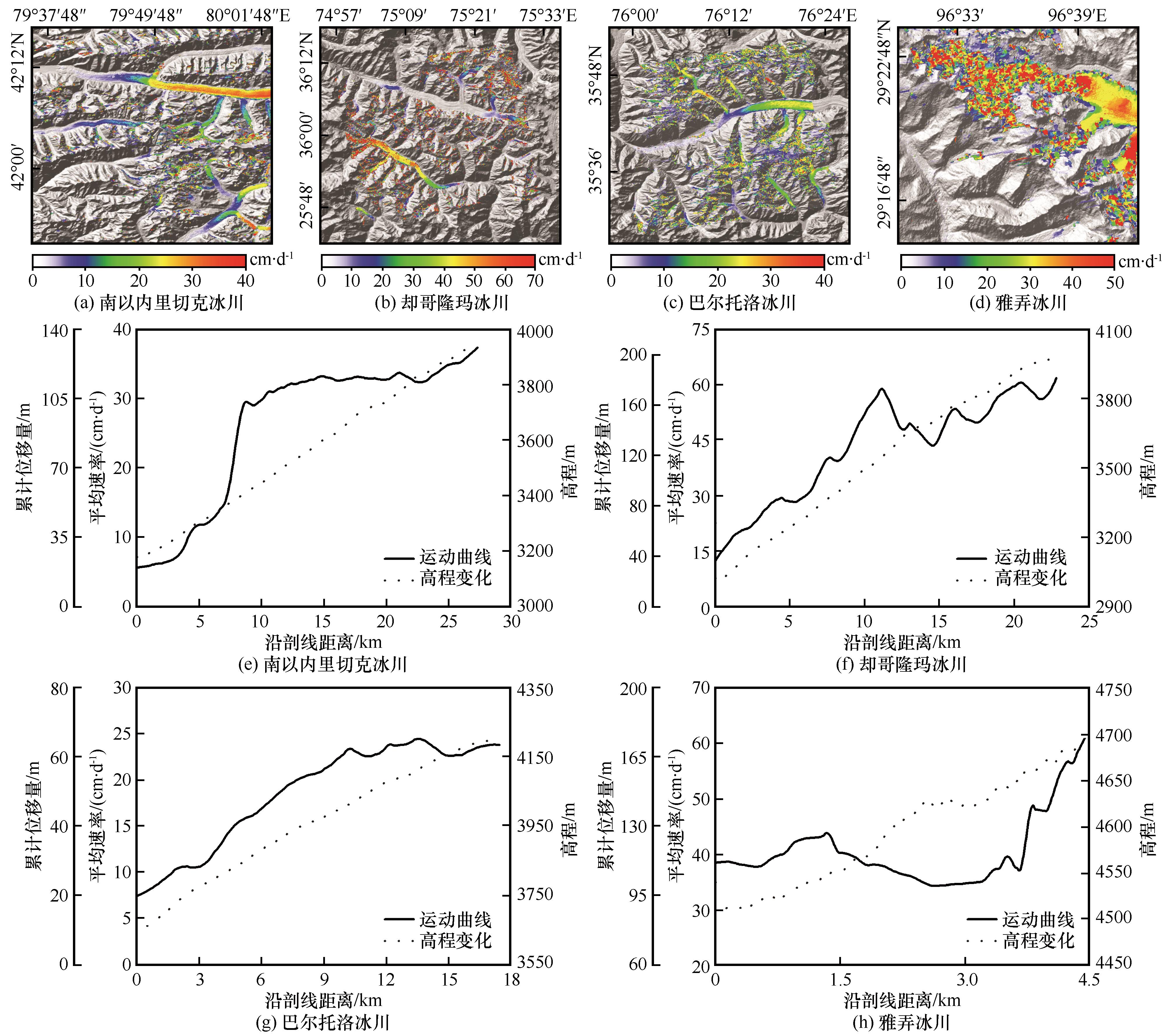

图6

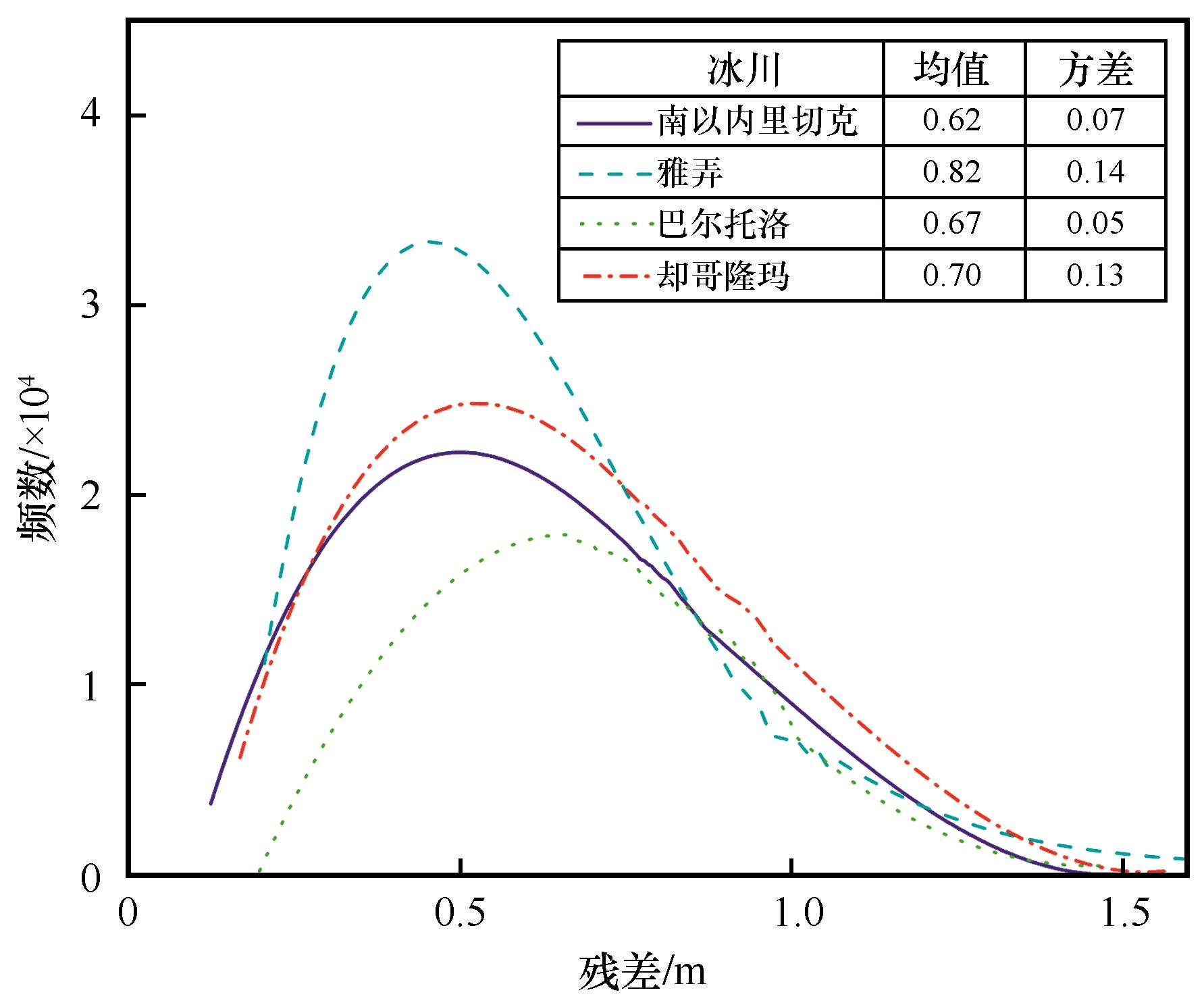

图7

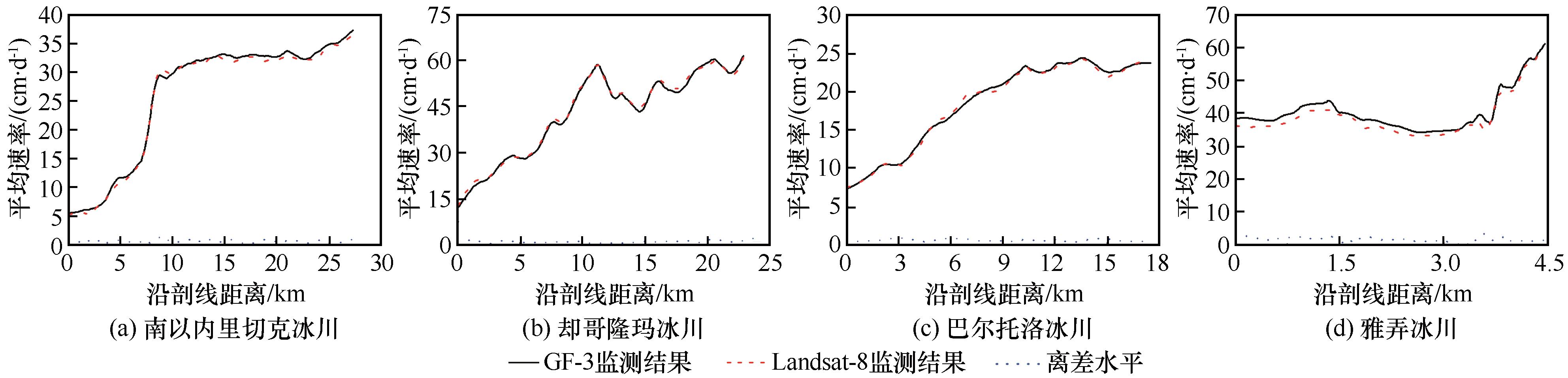

图8

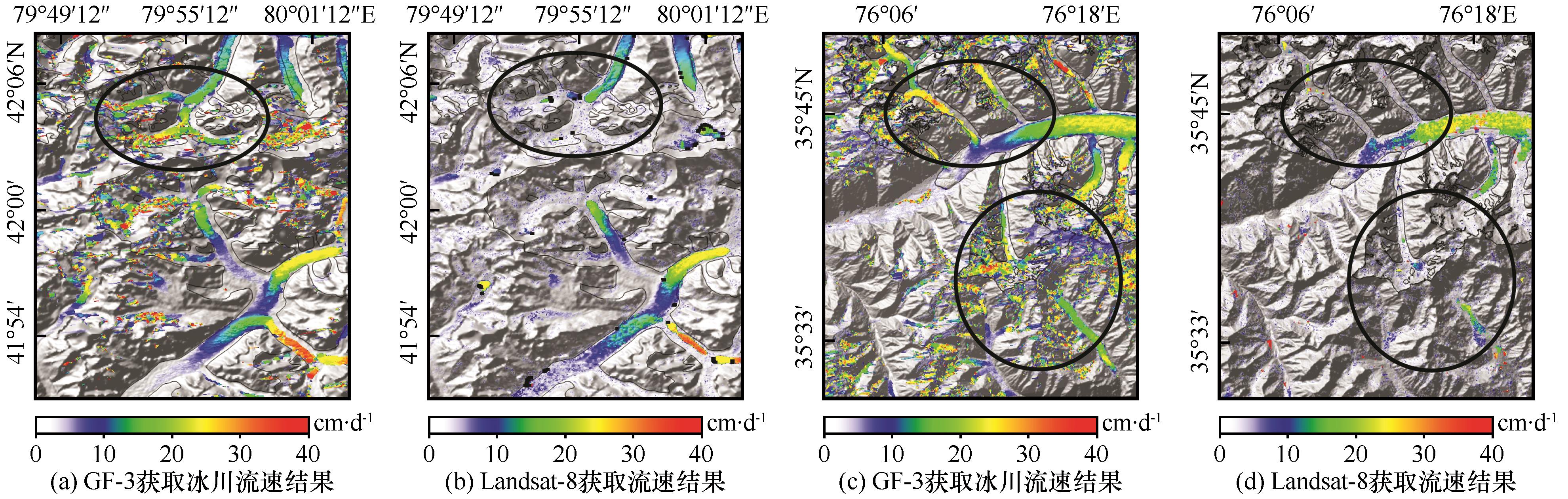

图9

参考文献 42

1	Singh D K， Thakur P K， Naithani B P， et al. Spatio-temporal analysis of glacier surface velocity in dhauliganga basin using geo-spatial techniques［J］. Environmental Earth Sciences， 2021， 80（1）： 1-16.
2	Guan Weijin， Cao Bo， Pan Baotian. Research of glacier flow velocity： current situation and prospects［J］. Journal of Glaciology and Geocryology， 2020， 42（4）： 1101-1114.
	管伟瑾，曹泊，潘保田. 冰川运动速度研究：方法、变化、问题与展望［J］. 冰川冻土， 2020， 42（4）： 1101-1114.
3	Mingyang Lyu， Guo Huadong， Yan Jin， et al. Distinguishing glaciers between surging and advancing by remote sensing： a case study in the Eastern Karakoram［J］. Remote Sensing， 2020， 12（14）： 2297.
4	Yan Shiyong， Zheng Yitong， Li Yi， et al. A spatio-temporal variation analysis of Fedchenko and Grumm-Grzhimaylo glacier motion pattern with an efficient pixel-tracking method on spaceborne SAR imagery［J］. Environmental Earth Sciences， 2019， 78（20）： 599.
5	Wu Kunpeng， Liu Shiyin， Zhu Yu， et al. Dynamics of glacier surface velocity and ice thickness for maritime glaciers in the southeastern Tibetan Plateau［J］. Journal of Hydrology， 2020， 590： 125527.
6	Shukla A， Garg P K. Spatio-temporal trends in the surface ice velocities of the central Himalayan glaciers， India［J］. Global and Planetary Change， 2020， 190： 103187.
7	Zhang Qimin， Zheng Yitong， Zhang Lu， et al. South Inylchek glacier surface motion extraction and analysis based on time-series pixel tracking algorithm［J］. Remote Sensing Technology and Application， 2020， 35（6）： 1273-1282.
	张齐民，郑一桐，张露，等. 基于时序像素跟踪算法的南伊内里切克冰川运动提取与特征分析［J］. 遥感技术与应用， 2020， 35（6）： 1273-1282.
8	Zhang Xiaobo， Zhao Xuesheng， Ge Daqing， et al. Motion characteristics of the South Inilchek glacier derived from new C-band SAR satellite［J］. Geomatics and Information Science of Wuhan University， 2019， 44（3）： 429-435.
	张晓博，赵学胜，葛大庆，等. 利用新型C波段雷达卫星研究南伊内里切克冰川运动特征［J］. 武汉大学学报（信息科学版）， 2019， 44（3）： 429-435.
9	Rouyet L， Lauknes T R， Christiansen H H， et al. Seasonal dynamics of a permafrost landscape， Adventdalen， Svalbard， investigated by InSAR［J］. Remote Sensing of Environment， 2019， 231： 111236.
10	Zhao Jiarui， Ke Changqing. Flow velocity of the Pine Island Glacier， West Antarctica， derived from Sentinel-1 SAR data［J］. Journal of Glaciology and Geocryology， 2019， 41（1）： 12-18.
	赵家锐，柯长青. 基于Sentinel-1SAR数据的南极松岛冰川流速监测［J］. 冰川冻土， 2019， 41（1）： 12-18.
11	Schubert A， Faes A， Kääb A， et al. Glacier surface velocity estimation using repeat TerraSAR-X images： Wavelet-vs. correlation-based image matching［J］. ISPRS Journal of Photogrammetry and Remote Sensing， 2013， 82： 49-62.
12	Rankl M， Kienholz C， Braun M H. Glacier changes in the Karakoram region mapped by multimission satellite imagery［J］. The Cryosphere， 2014， 8（3）： 977-989.
13	Niu Muye， Zhou Chunxia， Liu Tingting. Derivation of ice-flow velocity of polar record glacier using an improved NCC algorithm［J］. Chinese Journal of Polar Research， 2016， 28（2）： 243-249.
	牛牧野，周春霞，刘婷婷. 基于改进NCC算法的东南极极记录冰川流速提取研究［J］. 极地研究， 2016， 28（2）： 243-249.
14	Strozzi T， Luckman A， Murray T， et al. Glacier motion estimation using SAR offset-tracking procedures［J］. IEEE Transactions on Geoscience and Remote Sensing， 2002， 40（11）： 2384-2391.
15	Wang Qun， Zhang Yunling， Fan Jinghui， et al. Monitoring the motion of the Yiga Glacier using GF-3 images［J］. Geomatics and Information Science of Wuhan University， 2020， 45（3）： 460-466.
	王群，张蕴灵，范景辉，等. 利用高分三号影像监测依嘎冰川表面运动［J］. 武汉大学学报（信息科学版）， 2020， 45（3）： 460-466.
16	Zheng Yitong. Design and implementation of SAR pixel tracking parallel algorithms for mountain glacier motion monitoring［D］. Xuzhou： China University of Mining and Technology， 2019.
	郑一桐. 面向山地冰川运动监测的SAR偏移量跟踪算法并行化设计与实现［D］. 徐州：中国矿业大学， 2019.
17	Wang Qun， Fan Jinghui， Zhou Wei， et al. Research on the DEM-assisted offset tracking technique applied to glaciers movement monitoring［J］. Remote Sensing for Land and Resources， 2018， 30（3）： 167-173.
	王群，范景辉，周伟，等. DEM辅助偏移量跟踪技术的山地冰川运动监测研究［J］. 国土资源遥感， 2018， 30（3）： 167-173.
18	Shafique M， Faiz B， Bacha A S， et al. Evaluating glacier dynamics using temporal remote sensing images： a case study of Hunza Valley， northern Pakistan［J］. Environmental Earth Sciences， 2018， 77（5）： 162.
19	Zhang Yuxin， Li Yu， Zhu Gengrui. The effects of altitude on temperature precipitation and climatic zone in the Qinghai-Tibet Plateau［J］. Journal of Glaciology and Geocryology， 2019， 41（3）： 505-515.
	张宇欣，李育，朱耿睿. 青藏高原海拔要素对温度、降水和气候型分布格局的影响［J］. 冰川冻土， 2019， 41（3）： 505-515.
20	Li Yi， Yan Shiyong， Li Zhiguo， et al. The flow state of South Inylchek Glacier in the Tianshan Mountains in 2016： extraction and analysis based on Landsat-8 OLI image［J］. Journal of Glaciology and Geocryology， 2016， 39（6）： 1281-1288.
	李毅，闫世勇，李治国，等. 基于Landsat-8 OLI影像的天山南伊内里切克冰川2016年冰川表面运动状态提取与分析［J］. 冰川冻土， 2017， 39（6）： 1281-1288.
21	Wang Shizhe. Estimation of glacier velocity over Tibetan Plateau［D］. Nanjing： Nanjing University， 2019.
	王仕哲. 青藏高原冰川流速估算［D］. 南京：南京大学， 2019.
22	Zhao Yufei， Zhu Jiang， Xu Yan. Establishment and assessment of the grid precipitation datasets in China for recent 50 years［J］. Journal of the Meteorological Sciences， 2014， 34（4）： 414-420.
	赵煜飞，朱江，许艳. 近50a中国降水格点数据集的建立及质量评估［J］. 气象科学， 2014， 34（4）： 414-420.
23	Liao Rongwei， Cao Lijuan， Zhang Dongbin， et al. Validation of gridded precipitation and temperature data over China［J］. Meteorological Science and Technology， 2017， 45（2）： 364-374.
	廖荣伟，曹丽娟，张冬斌，等. 中国地面气温和降水网格化数据精度比较［J］. 气象科技， 2017， 45（2）： 364-374.
24	Debella-Gilo M， Kääb A. Sub-pixel precision image matching for measuring surface displacements on mass movements using normalized cross-correlation［J］. Remote Sensing of Environment， 2011， 115（1）： 130-142.
25	Neelmeijer J， Motagh M， Wetzel H U. Estimating spatial and temporal variability in surface kinematics of the Inylchek Glacier， central Asia， using TerraSAR-X data［J］. Remote Sensing， 2014， 6（10）： 9239-9259.
26	Yan Shiyong， Ruan Zhixing， Liu Guang， et al. Deriving Ice Motion patterns in mountainous regions by integrating the intensity-based pixel-tracking and phase-based D-InSAR and MAI approaches： a case study of the Chongce Glacier［J］. Remote Sensing， 2016， 8（7）： 611.
27	Yan Shiyong. Research on extraction of alpine glacier surface movement by SAR remote sensing［D］. Beijing： Chinese Academy of Sciences， 2013.
	闫世勇. 山地冰川表面运动雷达遥感监测方法研究［D］. 北京：中国科学院大学， 2013.
28	Chum O. Two-view geometry estimation by random sample and consensus［D］. Prague： Czech Technical University in Prague， 2005.
29	Short N H， Gray A L. Glacier dynamics in the Canadian high arctic from RADARSAT-1 speckle tracking［J］. Canadian Journal of Remote Sensing， 2005， 31（3）： 225-239.
30	Yan Shiyong， Guo Huadong， Liu Guang， et al. Mountain glacier displacement estimation using a DEM-assisted offset tracking method with ALOS/PALSAR data［J］. Remote Sensing Letters， 2013， 4（5）： 494-503.
31	Shafique M， Faiz B， Bacha A S， et al. Evaluating glacier dynamics using temporal remote sensing images： a case study of Hunza Valley， northern Pakistan［J］. Environmental Earth Sciences， 2018， 77（5）： 162.
32	Yan Shiyong， Li Yi， Li Zhiguo， et al. An insight into the surface velocity of Inylchek Glacier and its effect on Lake Merzbacher during 2006-2016 with Landsat time-series imagery［J］. Environmental Earth Sciences， 2018， 77（23）： 773.
33	Shangguan Donghui， Bolch T， Ding Yongjian， et al. Mass changes of Southern and Northern Inylchek Glacier， central Tian Shan， Kyrgyzstan， during∼1975 and 2007 derived from remote sensing data［J］. The Cryosphere， 2015， 9（2）： 703-717.
34	Paul F， Strozzi T， Schellenberger T， et al. The 2015 surge of Hispar Glacier in the Karakoram［J］. Remote Sensing， 2017， 9（9）： 888.
35	Sun Yongling， Jiang Liming， Liu Lin， et al. Spatial-temporal characteristics of glacier velocity in the central Karakoram revealed with 1999-2003 Landsat-7 ETM+Pan Images［J］. Remote Sensing， 2017， 9（10）： 1064.
36	Elisa P， Ahmad T A， Paolo C， et al. Climatic characterization of Baltoro Glacier （Karakoram） and northern Pakistan from In-situ Stations［M］//Lollino G， Manconi A， Clague J， et al. Engineering Geology for Society and Territory. Switzerland： Springer， 2015.
37	Zhang Jing， Jia Li， Menenti M， et al. Interannual and seasonal variability of glacier surface velocity in the Parlung Zangbo Basin， Tibetan Plateau［J］. Remote Sensing， 2020， 13（1）： 80.
38	Zhou Jianmin， Zhang Xin， Liu Zhiping， et al. Extraction and analysis of mountain glacier movement from GF-1 satellite data［J］. Journal of Remote Sensing， 2021， 25（2）： 530-538.
	周建民，张鑫，刘志平，等. 高分一号山地冰川运动速度提取与分析［J］. 遥感学报， 2021， 25（2）： 530-538.
39	Mouginot J， Rignot E， Scheuchl B， et al. Comprehensive annual ice sheet velocity mapping using Landsat-8， Sentinel-1， and RADARSAT-2 data［J］. Remote Sensing， 2017， 9（4）： 364.
40	Zhang Shasha， Zhang Zhen， Liu Shiyin， et al. Terrain dependence characteristics of glacier flow velocity in northwest of the Karakoram Mountains［J］. Journal of Glaciology and Geocryology， 2019， 41（5）： 1015-1025.
	张莎莎，张震，刘时银，等. 喀喇昆仑山西北部冰川运动速度地形控制特征［J］. 冰川冻土， 2019， 41（5）： 1015-1025.
41	Huang Maohuan， Sun Zuozhe. Some flow characteristics of continental-type glaciers in China［J］. Journal of Glaciology and Cryopedology， 1982， 4（2）： 35-45.
	黄茂桓，孙作哲. 我国大陆型冰川运动的某些特征［J］. 冰川冻土， 1982， 4（2）： 35-45.
42	Jing Zhefan， Zhou Zaiming， Liu Li. Progress of the research on glacier velocities in China［J］. Journal of Glaciology and Geocryology， 2010， 32（4）： 749-754.
	井哲帆，周在明，刘力. 中国冰川运动速度研究进展［J］. 冰川冻土， 2010， 32（4）： 749-754.

冰川信息（RGI编号）	成像时间间隔	时间基线/d	垂直基线/m
南以内里切克冰川（G080211E42128N）	2019-07-01—2020-06-13	348	-207
却哥隆玛冰川（G075218E35874N）	2019-07-27—2020-05-12	290	830
巴尔托洛冰川（G076367E35737N）	2019-07-15—2020-04-01	261	2 642
雅弄冰川（G096685E29331N）	2020-01-31—2020-11-16	290	2 172

冰川区	GPU线程	影像尺寸	模板窗口	搜索窗口	步长	加速比
南以内里切克冰川	64	21 000×11 000	128×128	64×64	5×5	23.7
却哥隆玛冰川	64	19 000×13 000	128×128	96×96	5×5	23.1
巴尔托洛冰川	64	15 000×11 000	96×96	48×48	5×5	22.4
雅弄冰川	64	12 000×10 000	128×128	64×64	5×5	21.6
