地基微波遥感评估黄河源区草原下垫面土壤冻融过程研究

doi:10.7522/j.issn.1000-0240.2021.0117

冰川冻土 ›› 2021, Vol. 43 ›› Issue (6): 1718-1731.doi: 10.7522/j.issn.1000-0240.2021.0117

• 第二次青藏高原综合科学考察研究 • 上一篇下一篇

地基微波遥感评估黄河源区草原下垫面土壤冻融过程研究

蒋雨芹¹(),文军¹(),吕少宁²,王作亮³,刘闻慧¹,武月月¹,邓浩¹

^1.成都信息工程大学大气科学学院/高原大气与环境四川省重点实验室，四川成都 610225
^2.复旦大学大气与海洋科学系/大气科学研究院，上海 200438
^3.中国科学院西北生态环境资源研究院寒旱区陆面过程与气候变化重点实验室，甘肃兰州 730000

收稿日期:2020-09-15 修回日期:2021-01-05 出版日期:2021-12-31 发布日期:2022-01-28
通讯作者: 文军 E-mail:j.yuqin@qq.com;jwen@cuit.edu.cn
作者简介:蒋雨芹，硕士研究生，主要从事陆面过程研究. E-mail： j.yuqin@qq.com
基金资助:
国家自然科学基金项目(41971308);第二次青藏高原综合科学考察研究项目(2019QZKK0105);成都信息工程大学自主研发项目(KYTZ201821)

Study on evaluating soil freeze/thaw process of grassland underlying surface in source region of the Yellow River by using ground-based microwave remote sensing

Yuqin JIANG¹(),Jun WEN¹(),Shaoning LÜ²,Zuoliang WANG³,Wenhui LIU¹,Yueyue WU¹,Hao DENG¹

^1.College of Atmospheric Sciences，Chengdu University of Information Technology / Sichuan Key Laboratory of Plateau Atmosphere and Environment，Chengdu 610225，China
^2.Department of Atmospheric and Oceanic Sciences / Institute of Atmospheric Sciences，Fudan University，Shanghai 200438，China
^3.Key Laboratory for Land Surface Process and Climate Change in Cold and Arid Regions，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China

Received:2020-09-15 Revised:2021-01-05 Online:2021-12-31 Published:2022-01-28
Contact: Jun WEN E-mail:j.yuqin@qq.com;jwen@cuit.edu.cn

摘要/Abstract

摘要：

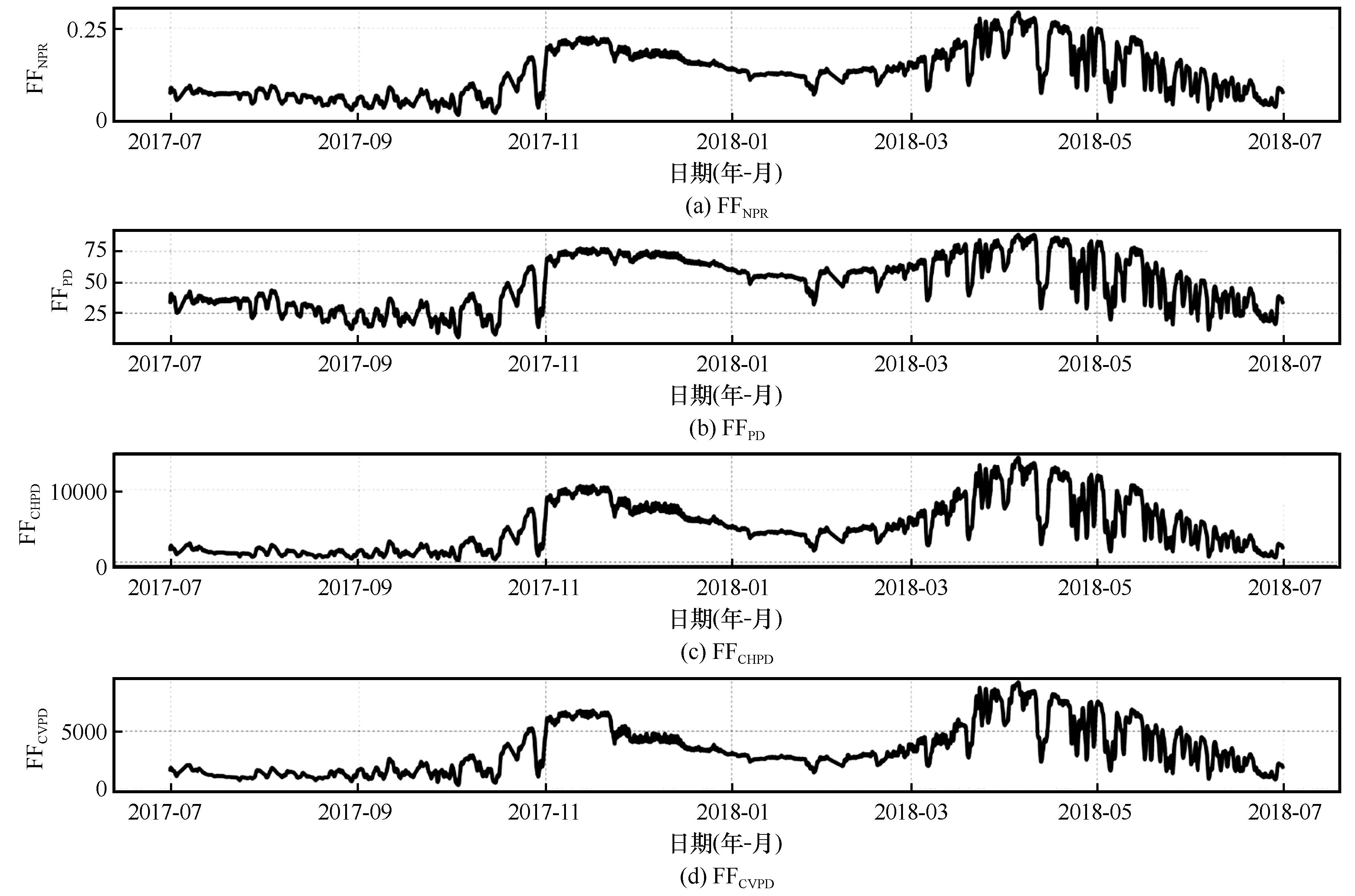

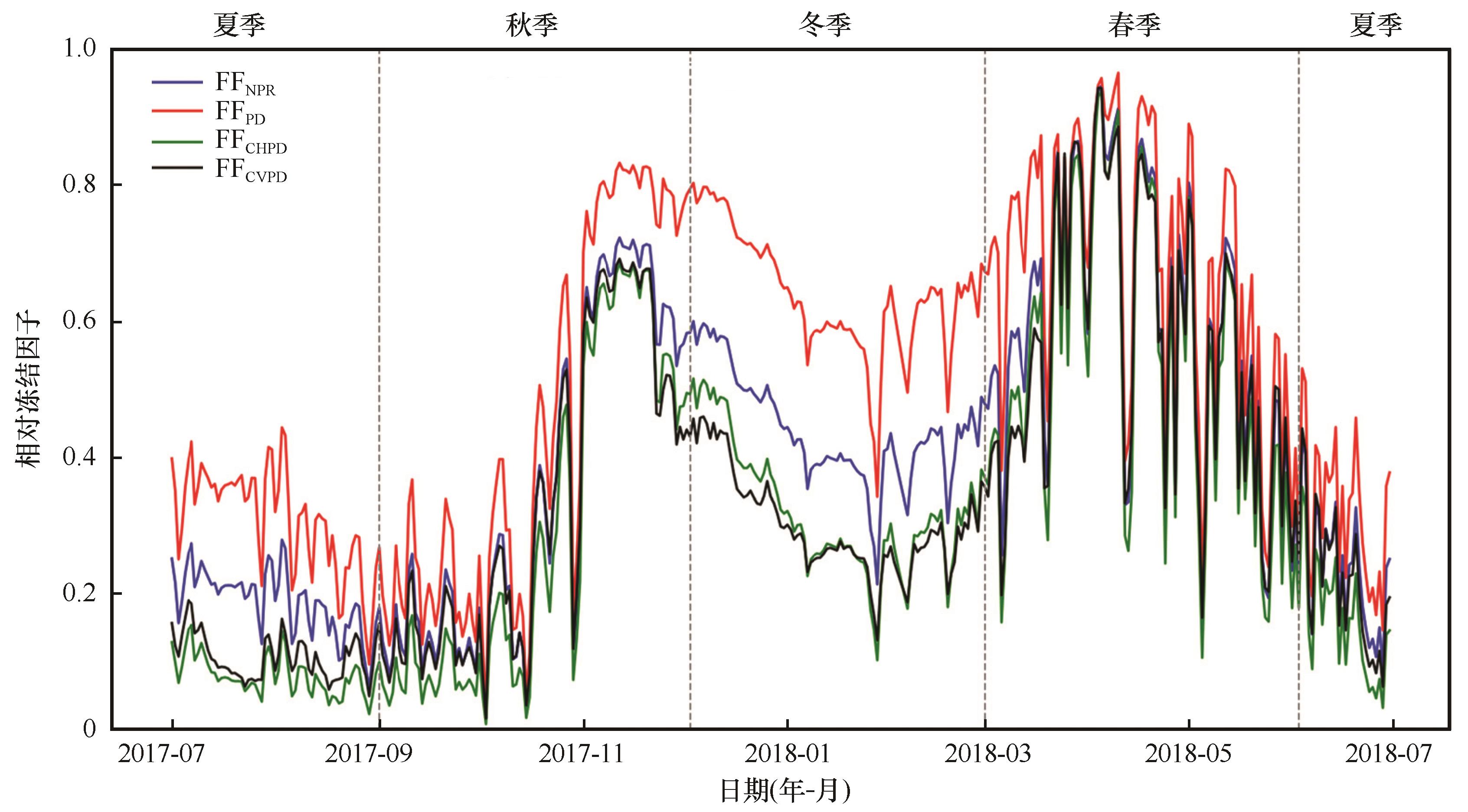

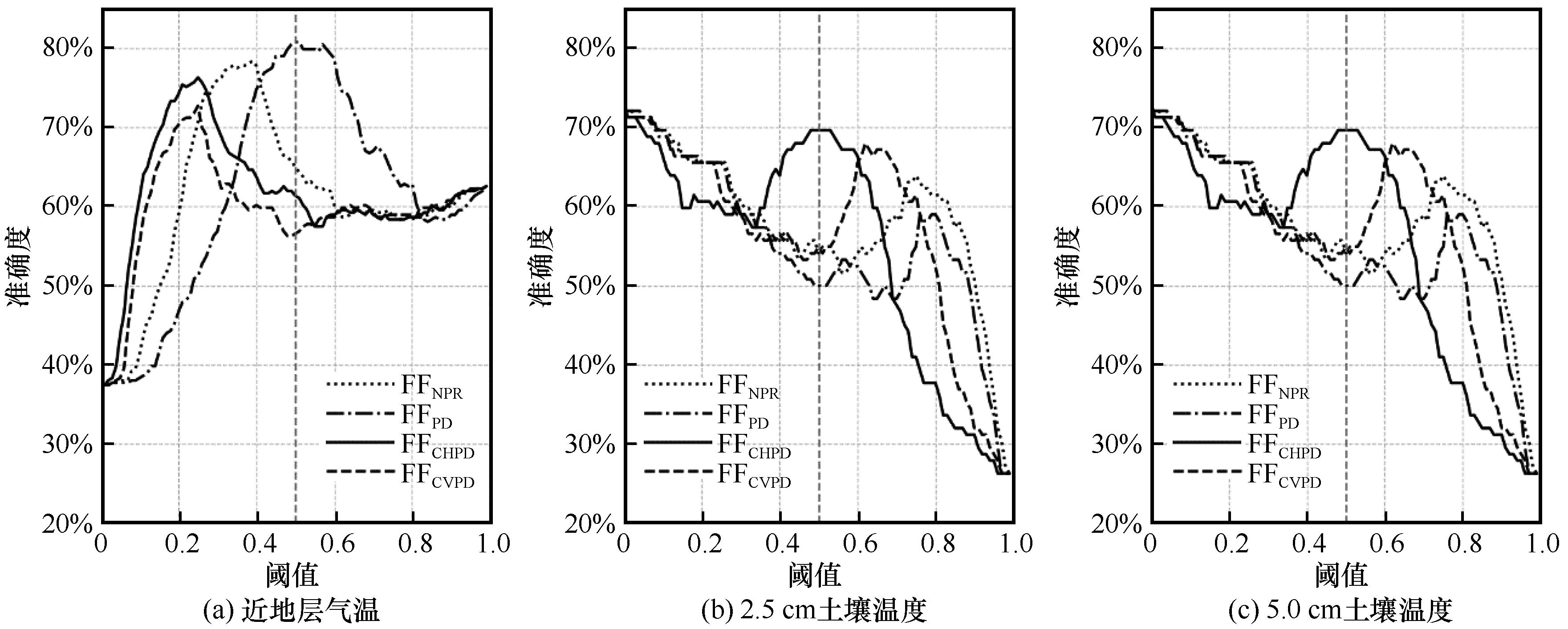

土壤冻融过程对气候变化非常敏感，如何准确监测土壤冻融过程具有重要的科学意义。利用2017年6月至2018年6月中国科学院若尔盖高原湿地生态系统研究站玛曲观测场地基微波辐射计观测数据、浅层土壤温度和近地面气温数据，通过构建归一化极化比值冻结因子、极化差值冻结因子、组合水平极化差值冻结因子和组合垂直极化差值冻结因子等不同土壤冻结因子，评估了黄河源区草原下垫面土壤冻融过程。结果表明：L波段微波辐射计监测土壤冻融状态的结果与近地面气温和浅层土壤温度表征的土壤冻融过程基本一致。当入射角为50°时，归一化极化比值冻结因子和极化差值冻结因子与实测数据的一致性分别达到83.6%和82.8%。每种冻结因子具有明显的季节性变化，四种冻结因子在春季时的准确度低于夏、秋、冬三个季节。归一化后的相对冻结因子的标准差在秋季最大，可达0.3；在冬季和夏季最小，值小于0.2。在土壤发生冻结和融化转换时，垂直极化和水平极化下的亮温同时下降，其差值较完全冻结或者完全融化时的亮温差大。研究结果可为微波遥感监测土壤冻融过程提供技术参考。

关键词: 黄河源区, 微波辐射计, 土壤冻融过程, 极化比

Abstract:

Soil freeze/thaw process （F/T） is sensitive to climate change， accurately monitoring the soil F/T has important scientific significance. The brightness temperature data observed by ELBARA-III， as well as soil temperature and near-surface air temperature at the Maqu site of the of the Zoige Plateau Wetland Ecosystem Research Station， Chinese Academy of Sciences， from June 2017 to June 2018 are deployed in this study. Four soil frost factors （FF） of which are normalized polarization ratio， polarization difference， combined horizontal polarization difference， and combined vertical polarization difference were constructed with the ELBARA-III data. The characteristics of the freeze-thaw process in source region of the Yellow River were evaluated by these four frost factors. The results show： There are agreements between FFs and the F/T estimated from two reference data sets （in situ measurements of soil temperature and air temperature）. Frost factor of the normalized polarization ratio and frost factor of polarization difference_{get the highest accuracy of 83.6% and 82.8% under the incident angle of 50°， respectively. All frost factors have seasonal changes， the four frost factors were higher in spring than in summer， autumn and winter. The standard deviation of the normalized relative frost factor is the largest in autumn， and the maximum can reach 0.3； it is the smallest in winter and summer， and the minimum is less than 0.2. The brightness temperature difference between H-polarization and V-polarization decreases in freeze/thaw transitions， and the difference in the polarization difference during the freeze/thaw transition period is more significant than that during complete frozen or complete thawed period. The results are potential to provide technical supports for monitoring soil F/T by using microwave remote sensing.}

Key words: source region of the Yellow River, microwave radiometer, soil freeze/thaw process, polarization ratio

中图分类号:

S152

蒋雨芹,文军,吕少宁,王作亮,刘闻慧,武月月,邓浩. 地基微波遥感评估黄河源区草原下垫面土壤冻融过程研究[J]. 冰川冻土, 2021, 43(6): 1718-1731.

Yuqin JIANG,Jun WEN,Shaoning LÜ,Zuoliang WANG,Wenhui LIU,Yueyue WU,Hao DENG. Study on evaluating soil freeze/thaw process of grassland underlying surface in source region of the Yellow River by using ground-based microwave remote sensing[J]. Journal of Glaciology and Geocryology, 2021, 43(6): 1718-1731.

图/表 15

图1

表1

图2

表2

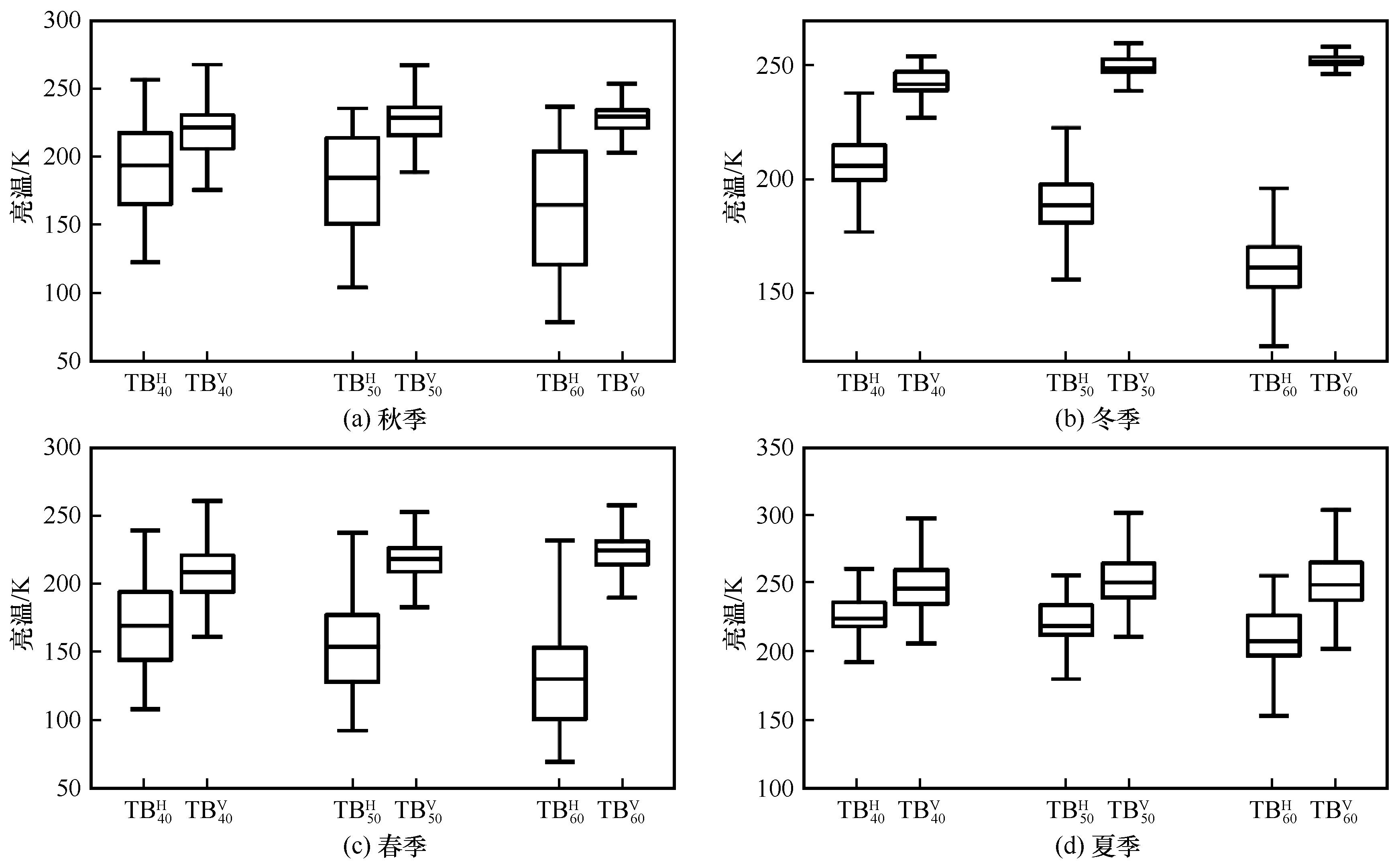

图3

表3

图4

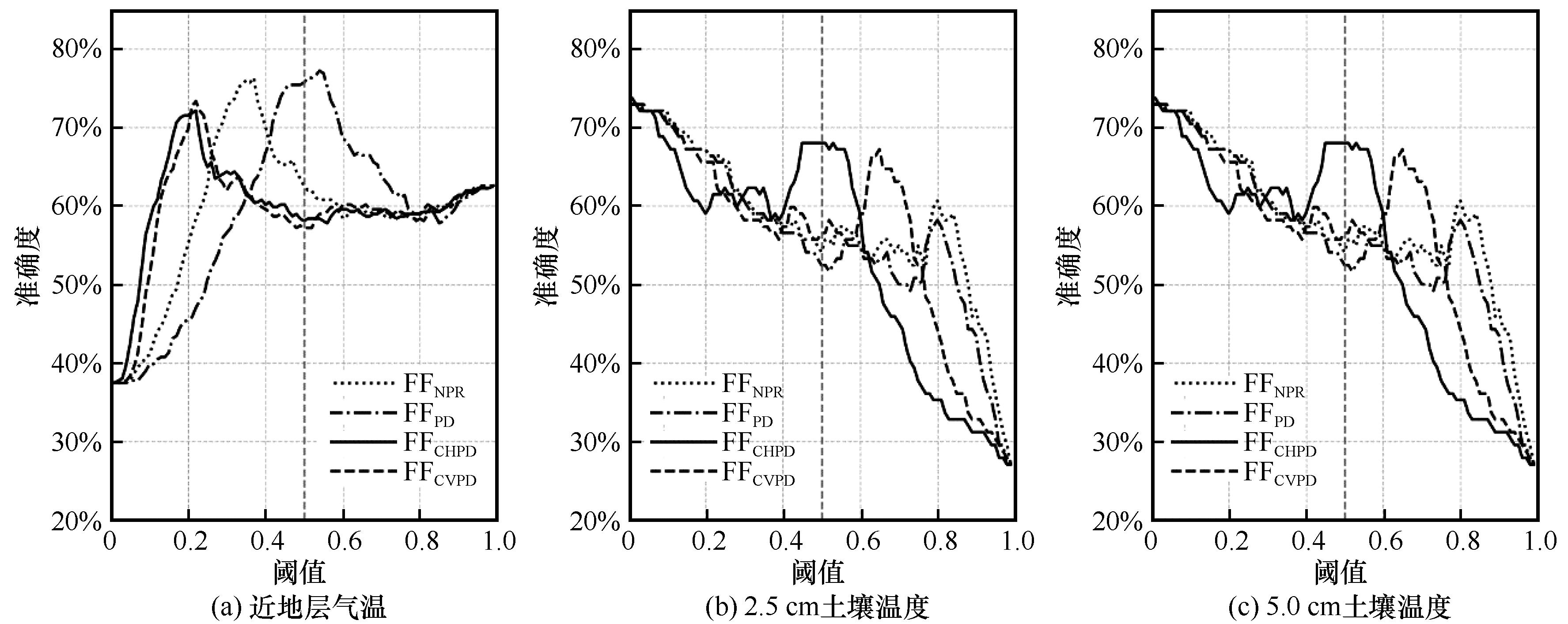

图5

图6

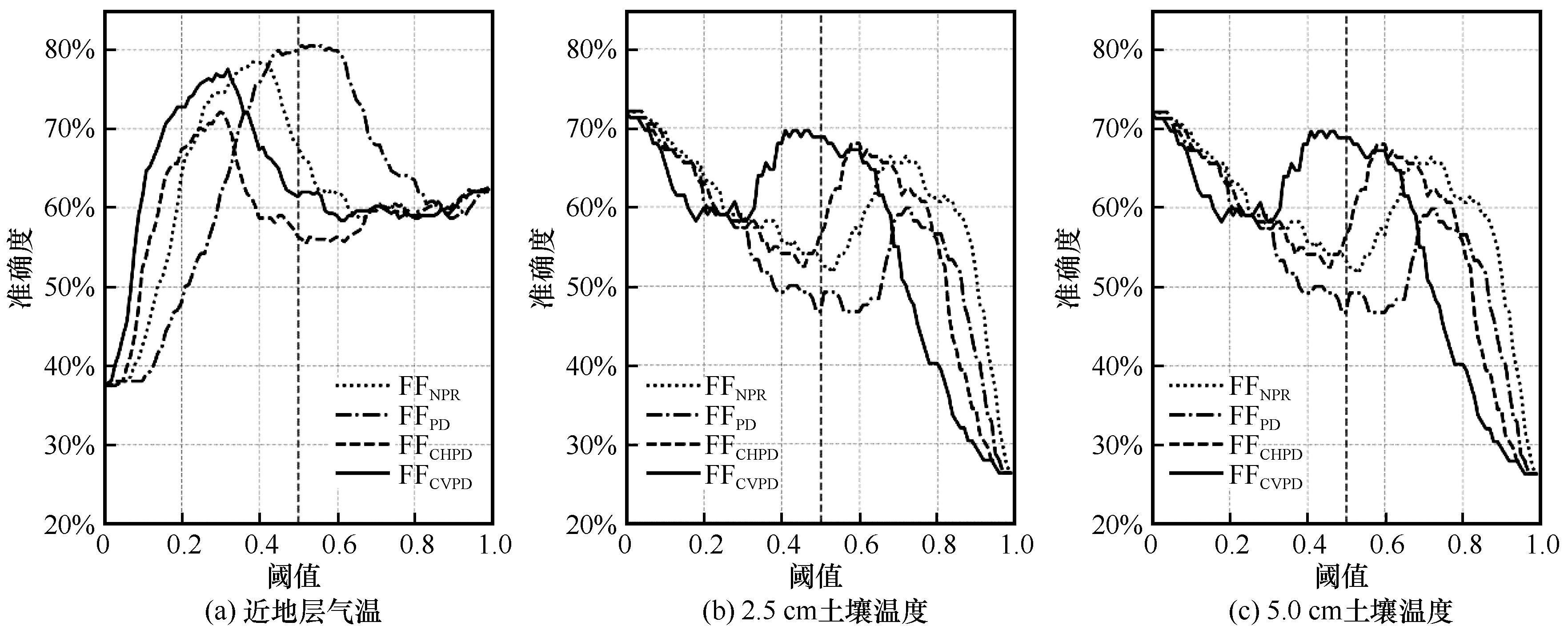

图7

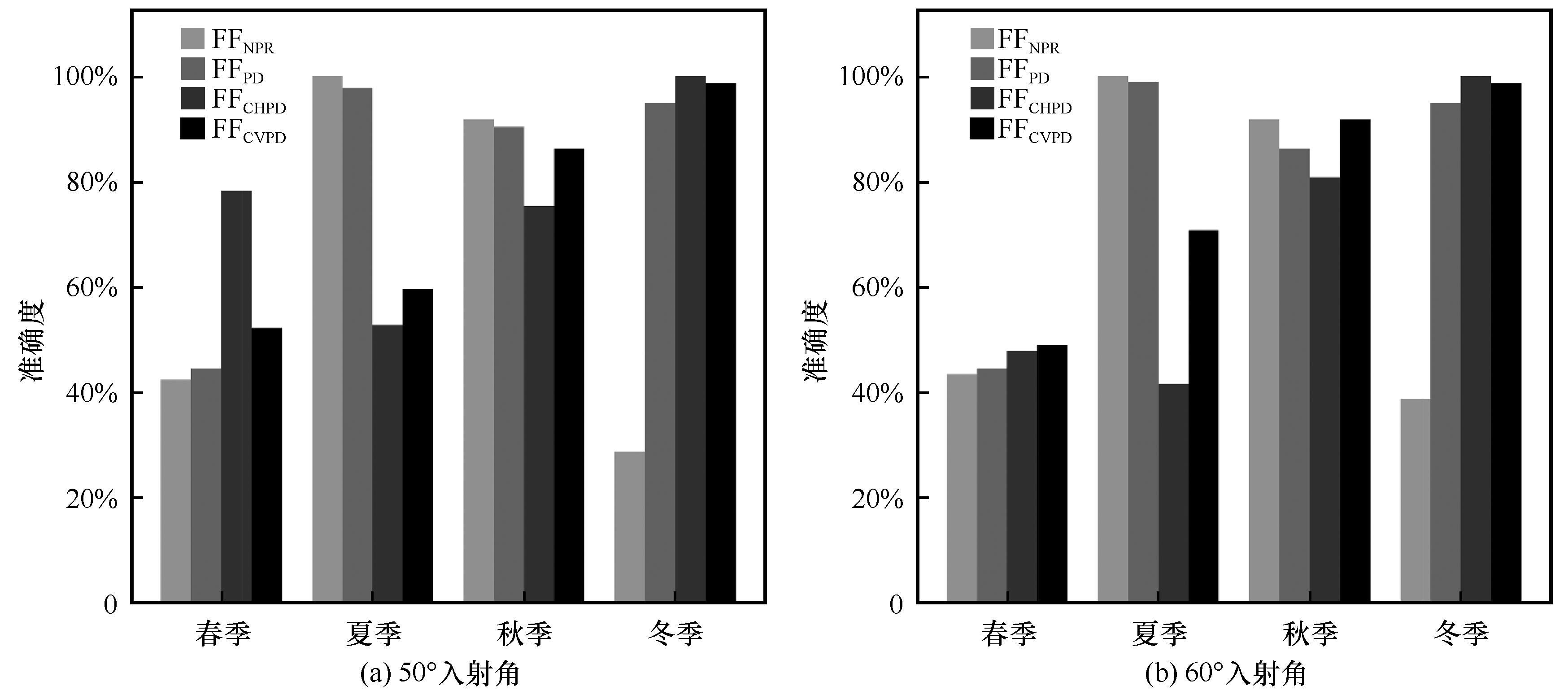

图8

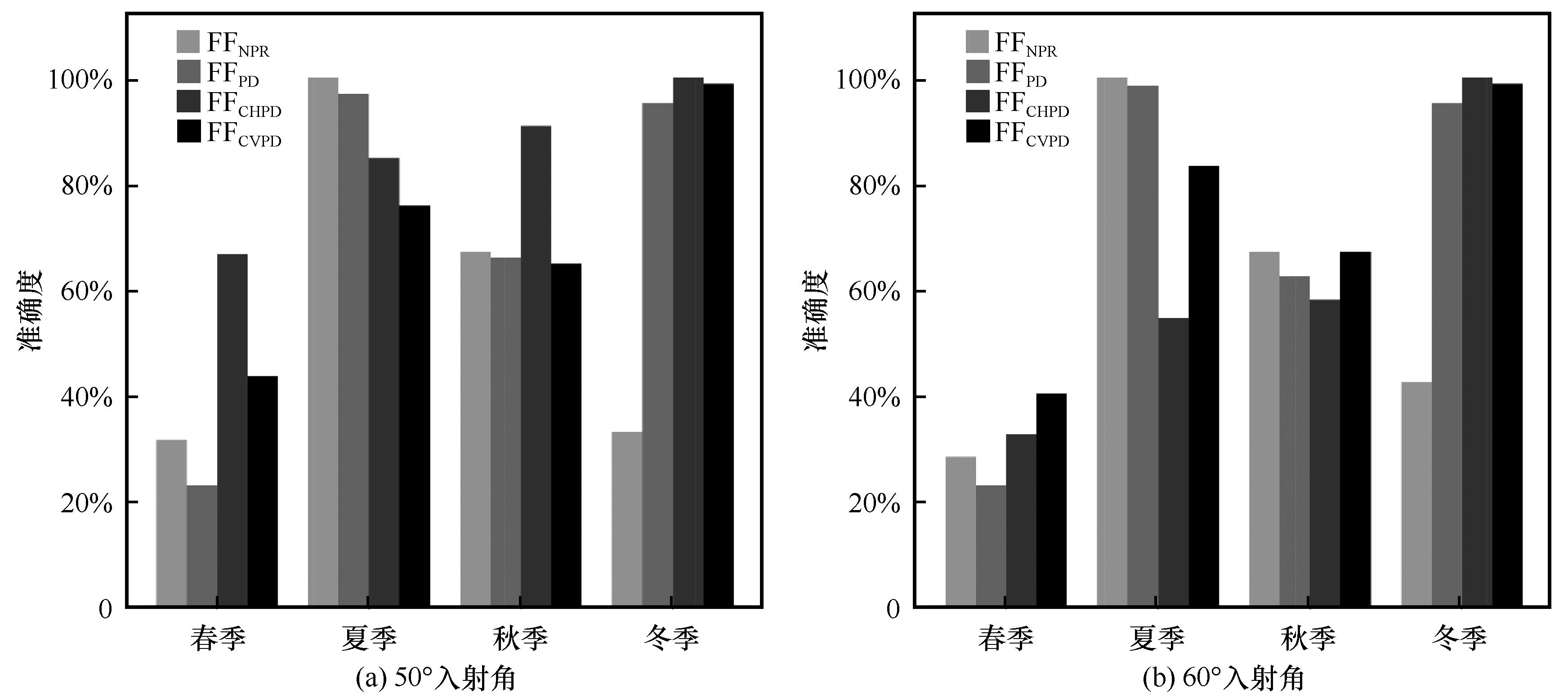

图9

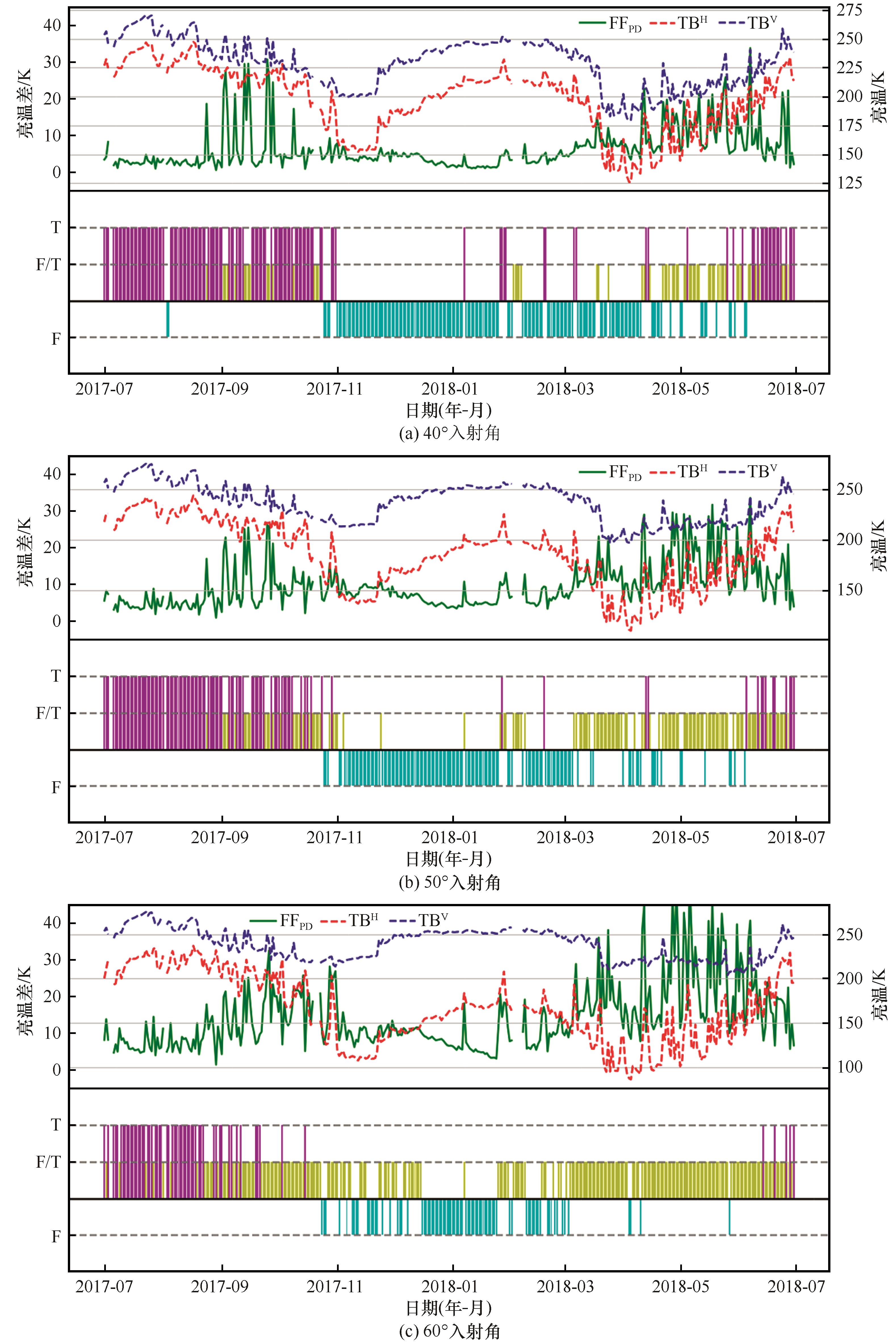

图10

图11

图12

参考文献 30

1	Zhang T， Barry R G， Knowles K， et al. Statistics and characteristics of permafrost and ground-ice distribution in the Northern Hemisphere［J］. Polar Geography， 2008， 31（1/2）： 47-68.
2	Kimball J S， McDonald K C， Keyser A R， et al. Application of the NASA Scatterometer （NSCAT） for determining the daily frozen and nonfrozen landscape of Alaska［J］. Remote Sensing of Environment， 2001， 75（1）： 113-126.
3	Lawrence D M， Slater A G. Incorporating organic soil into a global climate model［J］. Climate Dynamics， 2008， 30（2/3）： 145-160.
4	Wang Xuejia， Yang Meixue， Wan Guoning. Processes of soil thawing-freezing and features of ground temperature and moisture at D105 on the northern Tibetan Plateau［J］. Journal of Glaciology and Geocryology， 2012， 34（1）： 56-63.
	王学佳，杨梅学，万国宁. 藏北高原D105点土壤冻融状况与温湿特征分析［J］. 冰川冻土， 2012， 34（1）： 56-63.
5	Yang Meixue， Yao Tandong， Nozomu H， et al. Diurnal freeze-thaw cycles of topsoil in the Tibetan Plateau［J］. Chinese Science Bulletin， 2006， 51（16）： 1975-1976.
	杨梅学，姚檀栋， Nozomu H，等. 青藏高原表层土壤的日冻融循环［J］. 科学通报， 2006， 51（16）： 1974-1976.
6	Jin Rui， Li Xin， Che Tao. A decision tree algorithm for surface freeze/thaw classification using SSM/I［J］. Journal of Remote Sensing， 2009， 13（1）： 152-161.
	晋锐，李新，车涛. SSM/I监测地表冻融状态的决策树算法［J］. 遥感学报， 2009， 13（1）： 152-161.
7	Che Tao. Impacts on passive microwave remote sensing of snow from heterogeneities of snow properties［J］. Remote Sensing Technology and Application， 2013， 38（1）： 27-33.
	车涛. 积雪属性非均匀性对被动微波遥感积雪的影响［J］. 遥感技术与应用， 2013， 38（1）： 27-33.
8	Zhao Tianjie， Zhang Lixin， Jiang Lingmei， et al. Joint inversion of soil moisture using active and passive microwave data［J］. Advances in Earth Science， 2009， 24（7）： 769-775.
	赵天杰，张立新，蒋玲梅，等. 利用主被动微波数据联合反演土壤水分［J］. 地球科学进展， 2009， 24（7）： 769-775.
9	Zheng Donghai， Li Xin， Wang Xin， et al. Sampling depth of L-band radiometer measurements of soil moisture and freeze-thaw dynamics on the Tibetan Plateau［J］. Remote Sensing of Environment， 2019， 226： 16-25.
10	Jackson T J， Schmugge T J. Passive microwave remote sensing system for soil moisture： some supporting research［J］. IEEE Transactions on Geoscience and Remote Sensing， 1989， 27（2）： 225-235.
11	Wang L， Wolken G J， Sharp M J， et al. Integrated pan-Arctic melt onset detection from satellite active and passive microwave measurements， 2000-2009［J/OL］. Journal of Geophysical Research： Atmospheres， 2011， 116（D22）［2021-01-25］. .
12	Kim Y， Kimball J S， Zhang K， et al. Satellite detection of increasing Northern Hemisphere non-frozen seasons from 1979 to 2008： implications for regional vegetation growth［J］. Remote Sensing of Environment， 2012， 121： 472-487.
13	Kerr Y H， Waldteufel P， Wigneron J P， et al. Soil moisture retrieval from space： the soil moisture and ocean salinity （SMOS） mission［J］. IEEE Transactions on Geoscience and Remote Sensing， 2001， 39（8）： 1729-1735.
14	Roy A， Royer A， Derksen C， et al. Evaluation of spaceborne L-band radiometer measurements for terrestrial freeze/thaw retrievals in Canada［J］. IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing， 2015， 8（9）： 4442-4459.
15	Panciera R， Walker J P， Kalma J D， et al. Evaluation of the SMOS L-MEB passive microwave soil moisture retrieval algorithm［J］. Remote Sensing of Environment， 2009， 113（2）： 435-444.
16	Mo T， Choudhury B J， Schmugge T J， et al. A model for microwave emission from vegetation-covered fields［J］. Journal of Geophysical Research： Oceans， 1982， 87（C13）： 11229-11237.
17	Zhang Lixin， Zhao Shaojie， Jiang Lingmei. The time series of microwave radiation from representative land surface in upper reach of the Heihe River during the alternation of freezing and thawing［J］. Journal of Glaciology and Geocryology， 2009， 31（2）： 198-206.
	张立新，赵少杰，蒋玲梅. 冻融交替季节黑河上游代表性地物类型的微波辐射时序特征［J］. 冰川冻土， 2009， 31（2）： 198-206.
18	Schwank M， Wiesmann A， Werner C， et al. ELBARA II， an L-band radiometer system for soil moisture research［J］. Sensors， 2010， 10（1）： 584-612.
19	Rautiainen K. L-band radiometer observations of soil processes in boreal and subarctic environments［J］. IEEE Transactions on Geoscience and Remote Sensing， 2012， 50（5）： 1483-1497.
20	Chen Jinlei， Wen Jun， Liu Rong， et al. Variation characteristics of soil temperature & moisture and air parameters in the source region of the Yellow River［J］. Journal of Applied Meteorological Science， 2017， 28（1）： 98-108.
	陈金雷，文军，刘蓉，等. 黄河源区土壤温湿和大气参量变化特征［J］. 应用气象学报， 2017， 28（1）： 98-108.
21	European Space Agency. SMOS gets help from Tibet［EB/OL］. ［2020-04-22］. .
22	Wang Zuoliang， Wen Jun， Liu Rong， et al. Evaluation of the applicability of different dielectric models for soil moisture retrieval based on the ground-based radiometer measurements［J］. Remote Sensing Technology and Application， 2020， 35（1）： 97-110.
	王作亮，文军，刘蓉，等. 基于地基微波辐射计数据评估不同土壤介电模型反演土壤湿度的适用性［J］. 遥感技术与应用， 2020， 35（1）： 97-110.
23	Chen Jinlei， Wen Jun， Tian Hui， et al. A study of soil thermal and hydraulic properties and parameterizations for CLM in the SRYR［J］. Journal of Geophysical Research： Atmospheres， 2018， 123（16）： 8487-8499.
24	Falge E， Baldocchi D， Olson R， et al. Gap filling strategies for defensible annual sums of net ecosystem exchange［J］. Agricultural and Forest Meteorology， 2001， 107： 43-69.
25	Ge Jun， Yu Ye， Li Zhenchao， et al. Impacts of freeze/thaw processes on land surface energy fluxes in the permafrost region of Tibet Plateau［J］. Plateau Meteorology， 2016， 35（3）： 608-620.
	葛骏，余晔，李振朝，等. 青藏高原多年冻土区土壤冻融过程对地表能量通量的影响研究［J］. 高原气象， 2016， 35（3）： 608-620.
26	Ran Hongwu， Fan Jihui， Huang Jing. Characteristics of water and heat change during the freezing-thawing process of soil profiles in the alpine cold steppe， northern Tibetan Plateau［J］. Pratacultural Science， 2019， 36（4）： 980-990.
	冉洪伍，范继辉，黄菁. 藏北高寒草地土壤冻融过程水热变化特征［J］. 草业科学， 2019， 36（4）： 980-990.
27	Miao Chunyan， Chen Junfeng， Zheng Xiuqing. Relationship between air temperatures and soil freezing-thawing process［J］. Journal of Taiyuan University of Technology， 2018， 49（3）： 412-417.
	苗春燕，陈军锋，郑秀清. 冻融期气温与土壤冻融过程的关系研究［J］. 太原理工大学学报， 2018， 49（3）： 412-417.
28	Rautiainen K， Lemmetyinen J， Schwank M， et al. Detection of soil freezing from L-band passive microwave observations［J］. Remote Sensing of Environment， 2014， 147（9）： 206-218.
29	Rautiainen K， Parkkinen T， Lemmetyinen J， et al. SMOS prototype algorithm for detecting autumn soil freezing［J］. Remote Sensing of Environment， 2016， 180： 346-360.
30	Li Danhua， Wen Lijuan， Long Xiao， et al. Energy balance during three snow cover processes at Maqu in the headwaters of the Yellow River［J］. Arid Zone Research， 2018， 35（6）： 1327-1335.
	李丹华，文莉娟，隆霄，等. 黄河源区玛曲3次积雪过程能量平衡特征［J］. 干旱区研究， 2018， 35（6）： 1327-1335.

参数	对应值
极化类型	垂直极化、水平极化
通道中心频率	1.4075 GHz， 1.4195 GHz
带宽	22.0 MHz（2×11.0 MHz）
入射角范围	40°≤ α ≤ 70°
绝对精确度	±0.5 K

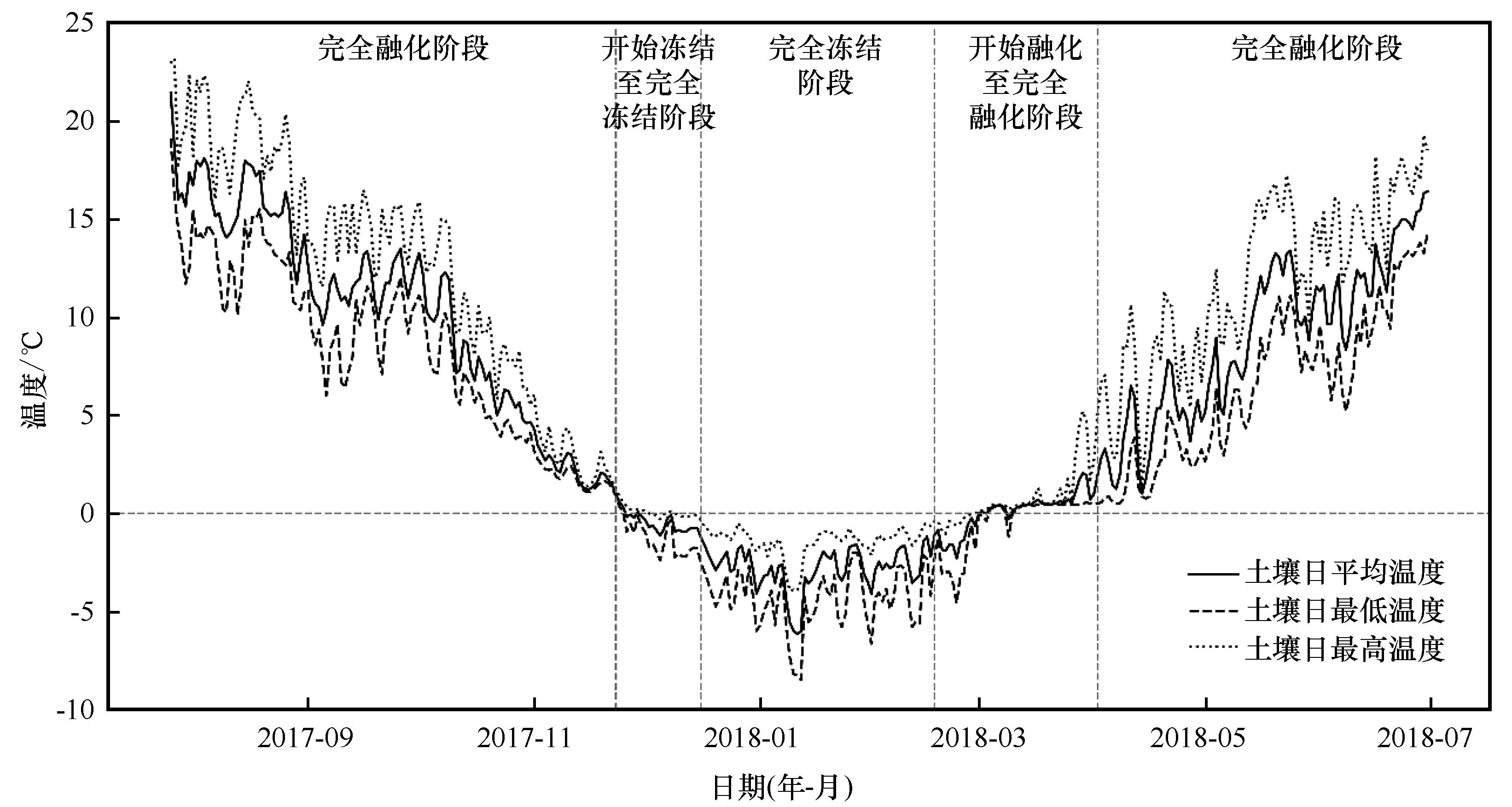

土壤冻融过程阶段	起止日期（年-月-日）		持续日数/d
土壤冻融过程阶段	开始日期	结束日期	持续日数/d
完全融化	—	2017-11-23	—
开始冻结至完全冻结	2017-11-24	2017-12-16	23
完全冻结	2017-12-17	2018-02-16	68
开始融化至完全融化	2018-02-17	2018-04-01	44
完全融化	2018-04-02	—	—

相对冻结因子	冻融参考值	“30-Average”法			“5-Max/Min”法
相对冻结因子	冻融参考值	40°	50°	60°	40°	50°	60°
FF_NPR	FF（th）	0.2	0.3	0.4	0.2	0.3	0.4
FF_NPR	FF（fr）	0	0	0	0	0	0
FF_PD	FF（th）	51.3	83.8	124.4	53.8	86.3	127.8
FF_PD	FF（fr）	10.3	17.1	21.7	6.1	10.7	12.5
FF_CHPD	FF（th）	6 593.2	12 064.5	21 044.2	7 353.0	13 338.8	22 882.1
FF_CHPD	FF（fr）	460.3	783.2	1 111.0	288.7	464.0	592.8
FF_CVPD	FF（th）	5 594.1	7 857.4	9 939.3	6 157.2	8 558.0	10 550.3
FF_CVPD	FF（fr）	649.9	914.7	1 141.5	433.8	639.9	768.4
