冻融循环作用下富平黄土微观结构几何类型变化研究

doi:10.7522/j.issn.1000-0240.2021.0140

冰川冻土 ›› 2021, Vol. 43 ›› Issue (2): 484-496.doi: 10.7522/j.issn.1000-0240.2021.0140

冻融循环作用下富平黄土微观结构几何类型变化研究

付翔宇¹^,²(), 张泽²^,³(), 杨成松², 恽晴飞¹^,², 明姣²

^1.兰州大学土木工程与力学学院，甘肃兰州 730000
^2.中国科学院西北生态环境资源研究院冻土工程国家重点实验室，甘肃兰州 730000
^3.东北林业大学寒区科学与工程研究院/土木工程学院，黑龙江哈尔滨 150040

收稿日期:2019-10-30 修回日期:2021-01-22 出版日期:2021-04-30 发布日期:2022-08-11
通讯作者: 张泽 E-mail:fuxy17@lzu.edu.cn;zhangze@lzb.ac.cn
作者简介:付翔宇，助理工程师，主要从事岩土工程研究. E-mail： fuxy17@lzu.edu.cn
基金资助:
国家自然科学基金项目(41771078);冻土工程国家重点实验室自主研究项目(SKLFSE-ZT-19)

Study on geometric type changes of Fuping loess microstructure under freeze-thaw cycles

Xiangyu FU¹^,²(), Ze ZHANG²^,³(), Chengsong YANG², Qingfei YUN¹^,², Jiao MING²

^1.College of Civil Engineering and Mechanics，Lanzhou University，Lanzhou 730000，China
^2.State Key Laboratory of Frozen Soil Engineering，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China
^3.Institute of Cold Regions Science and Engineering，School of Civil Engineering，Northeast Forestry University，Harbin 150040，China

Received:2019-10-30 Revised:2021-01-22 Online:2021-04-30 Published:2022-08-11
Contact: Ze ZHANG E-mail:fuxy17@lzu.edu.cn;zhangze@lzb.ac.cn

摘要/Abstract

摘要：

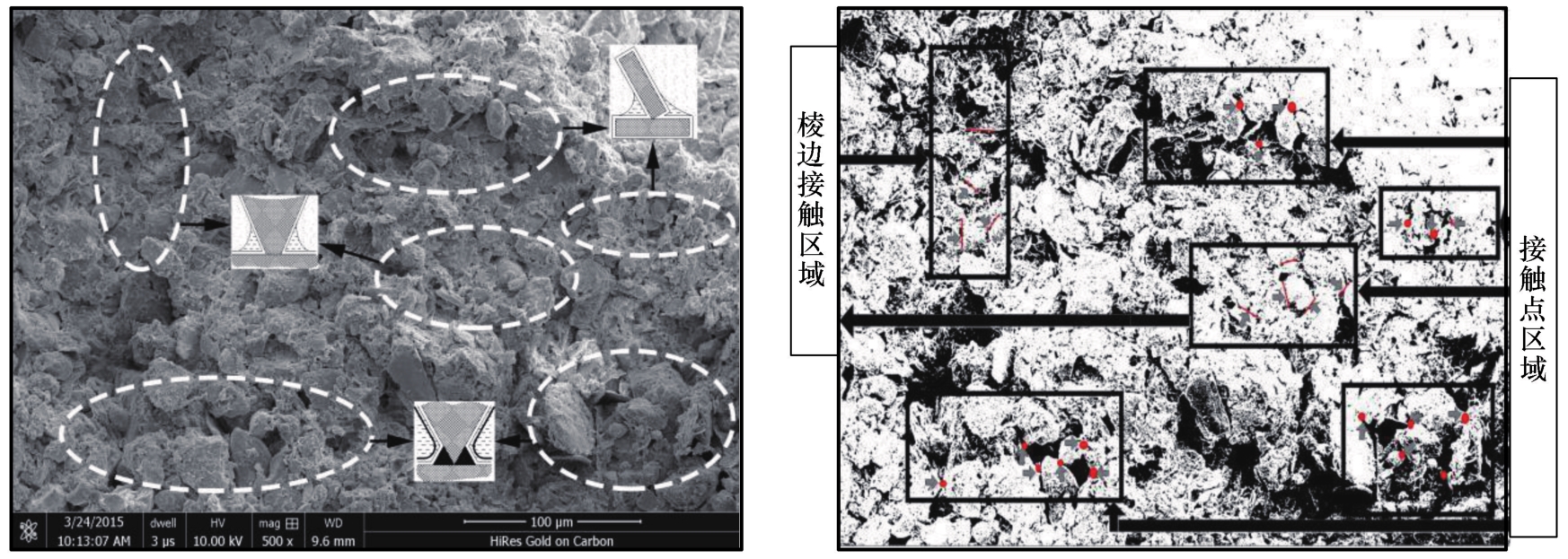

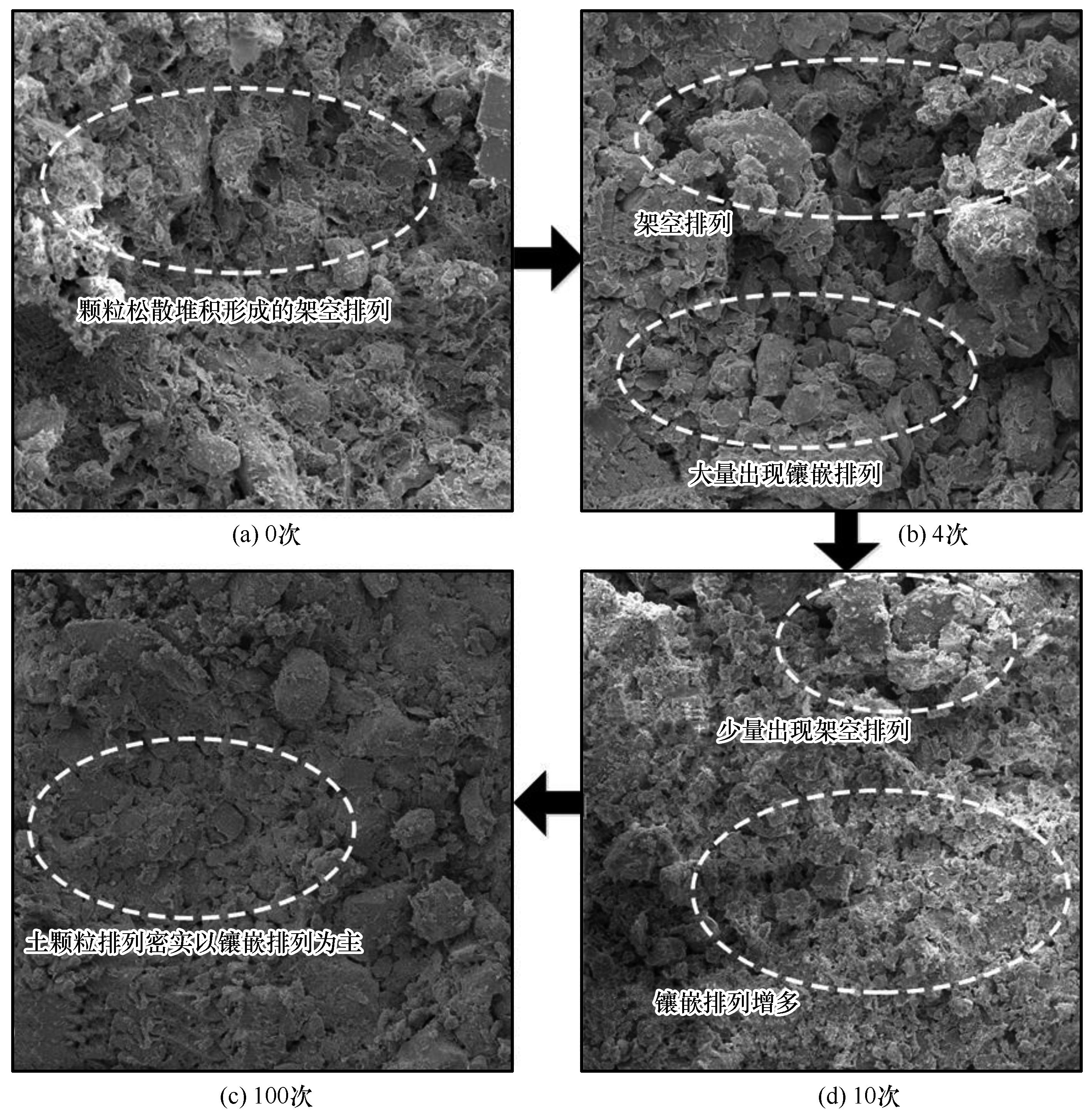

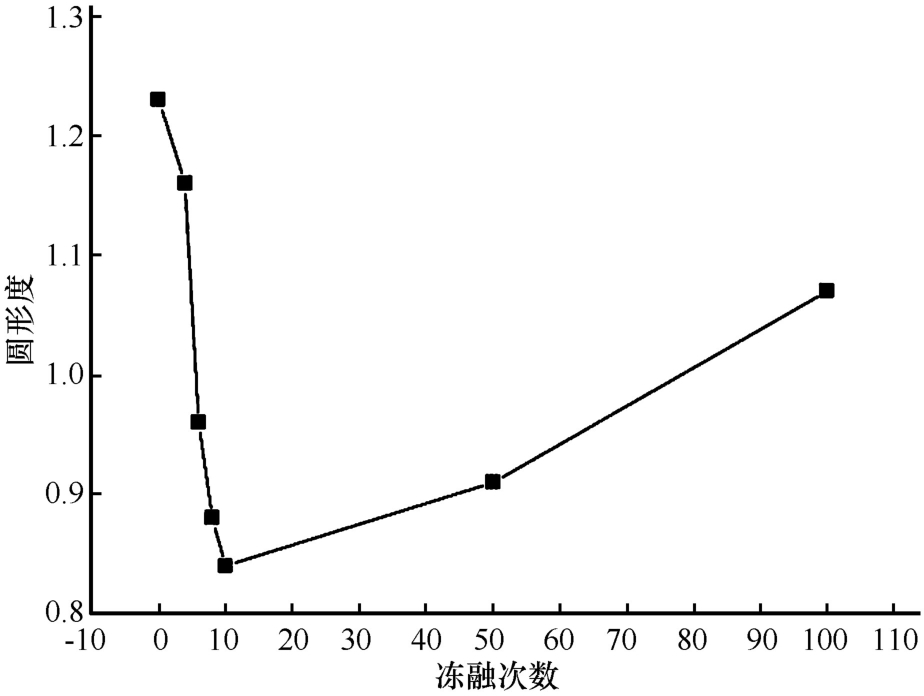

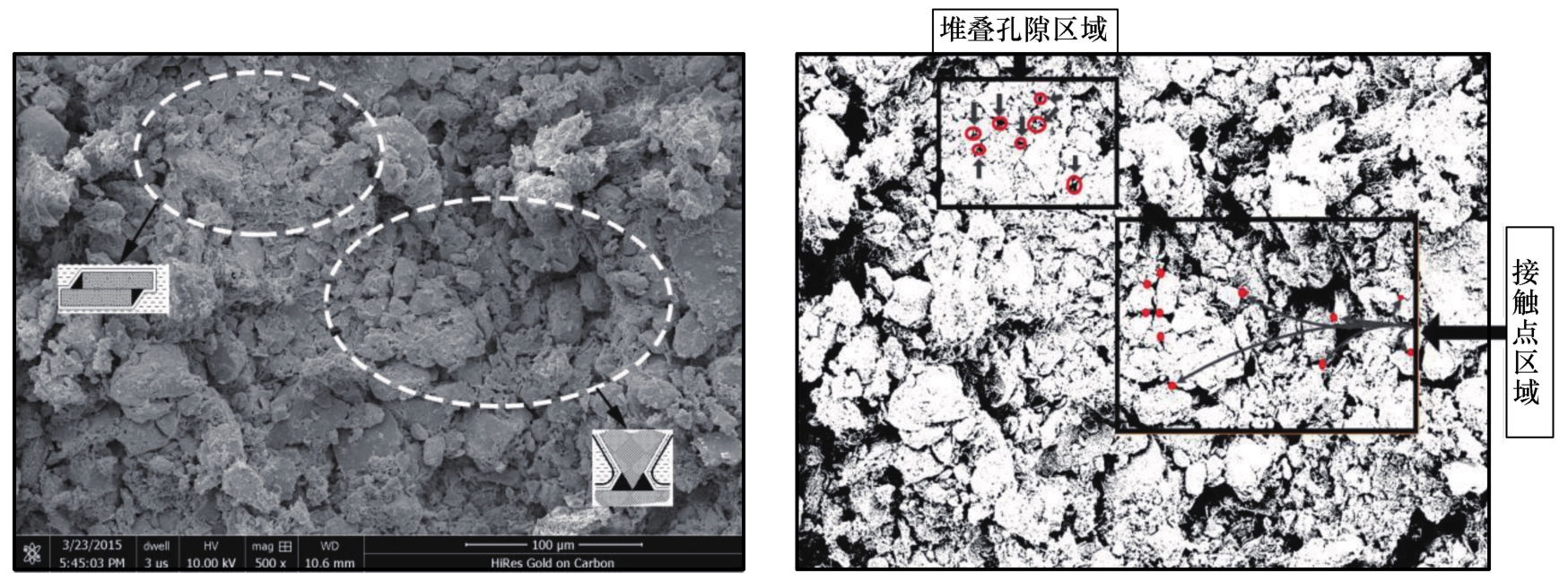

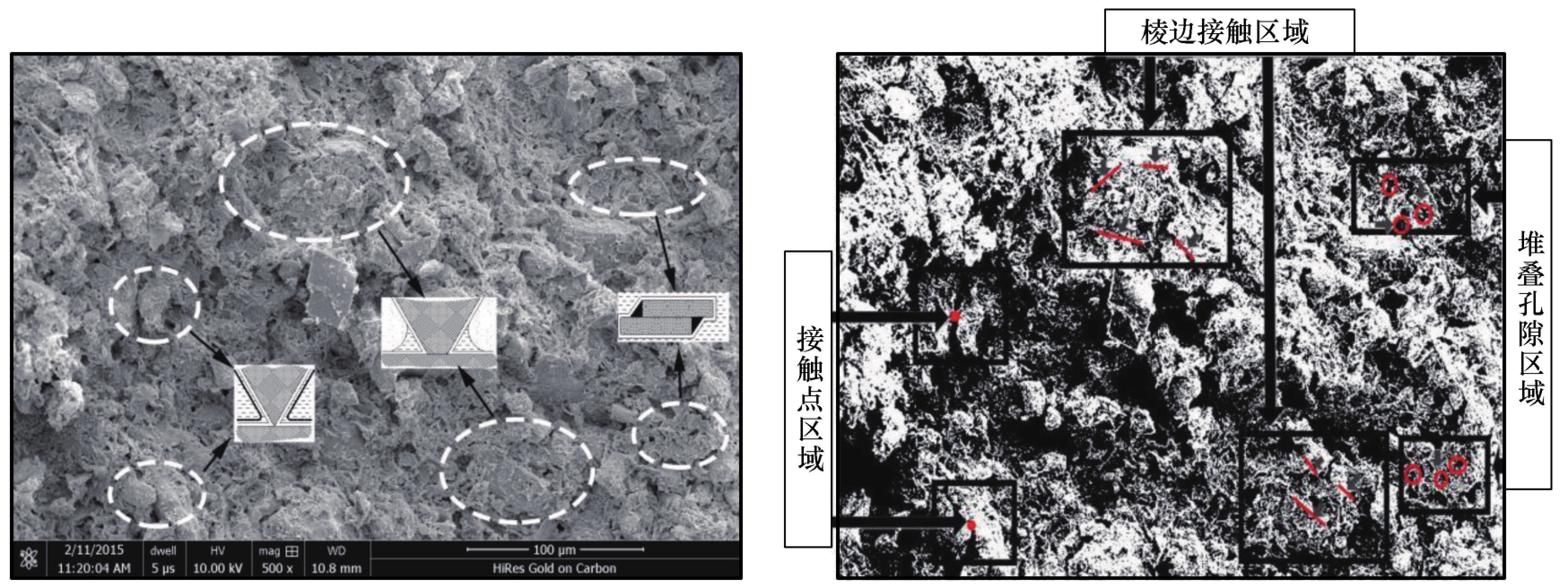

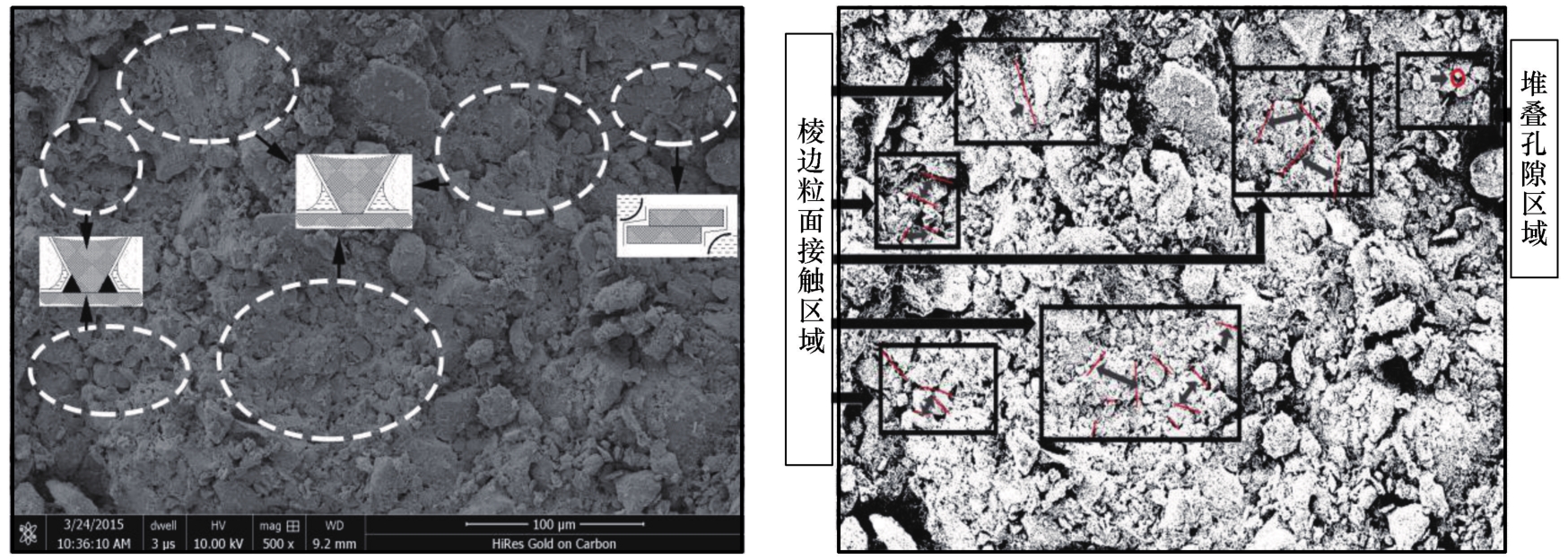

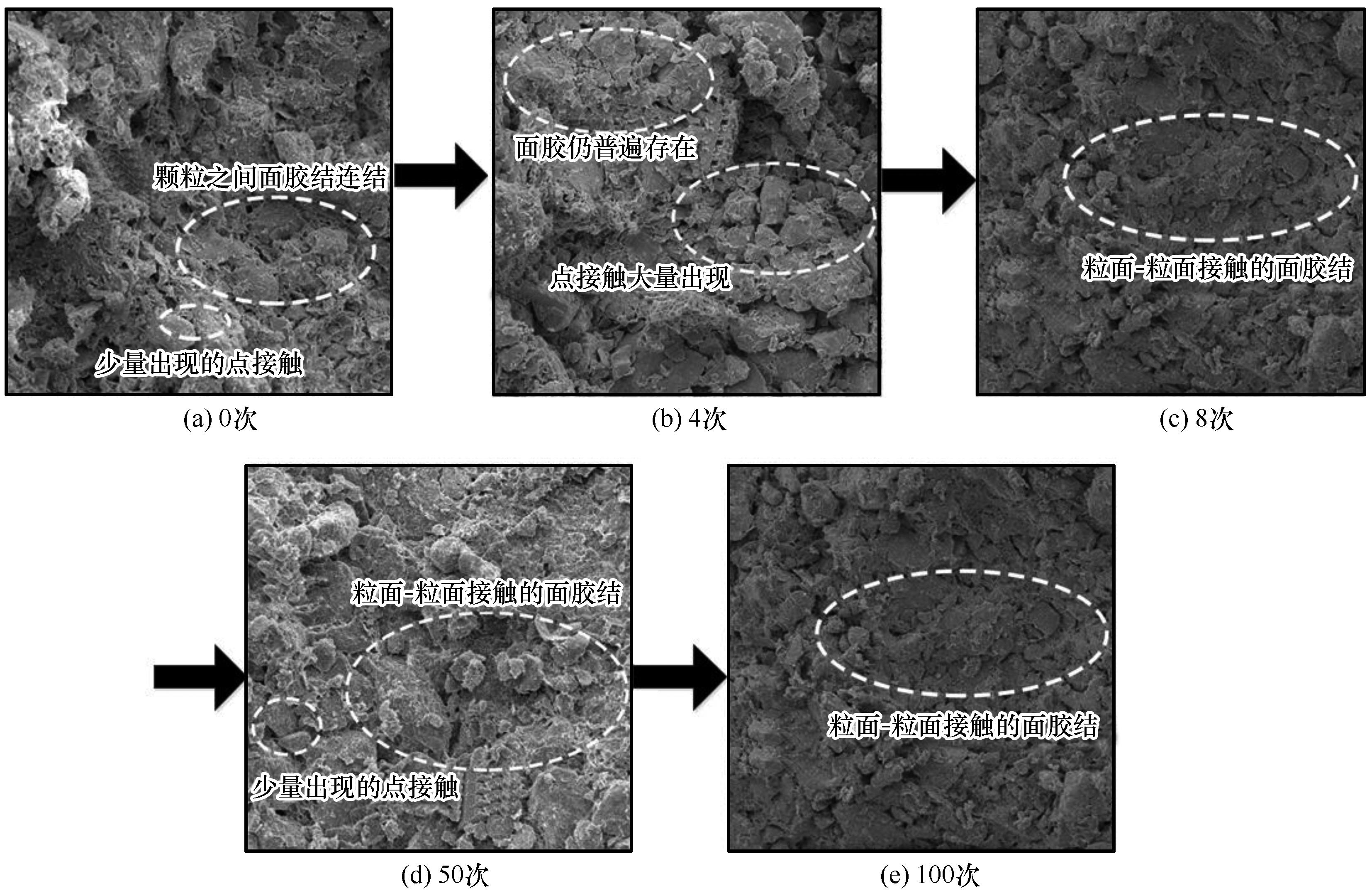

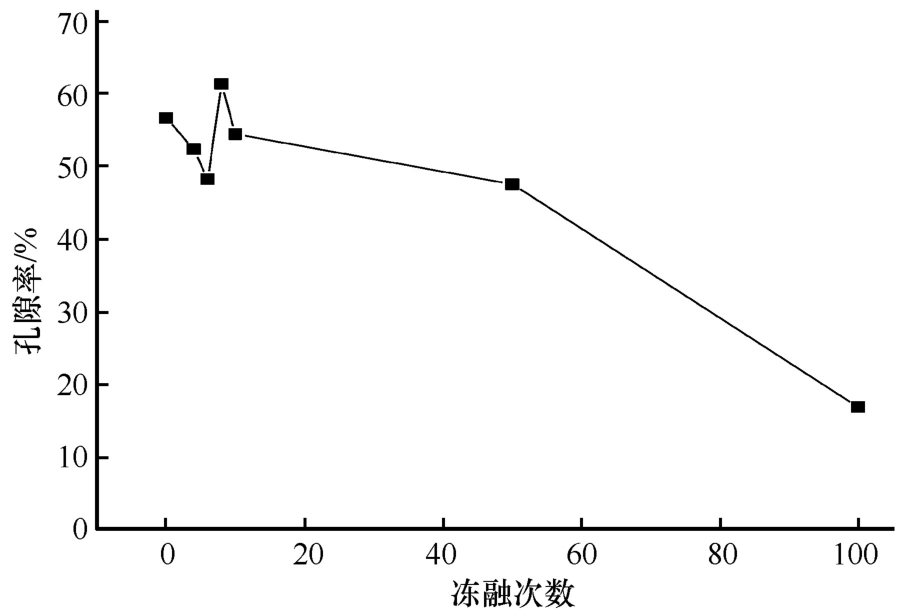

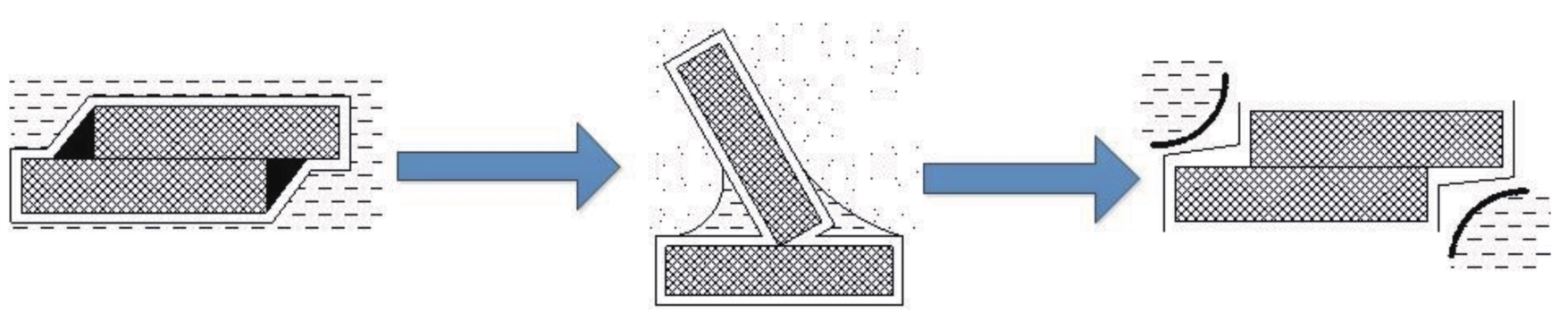

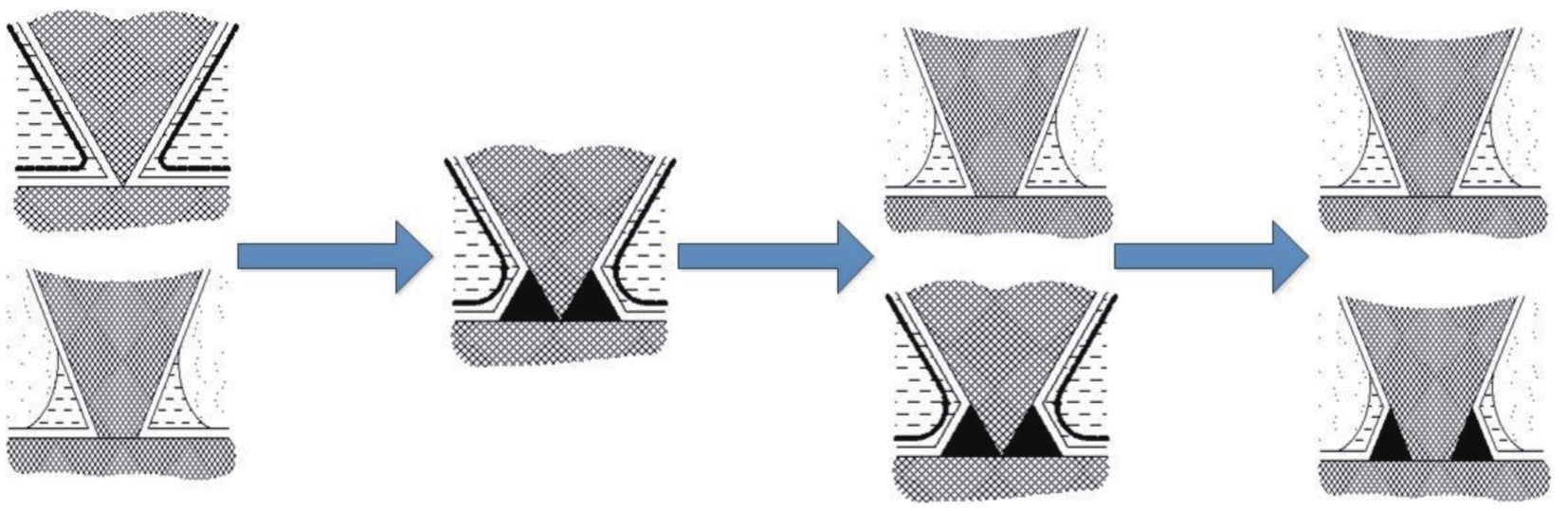

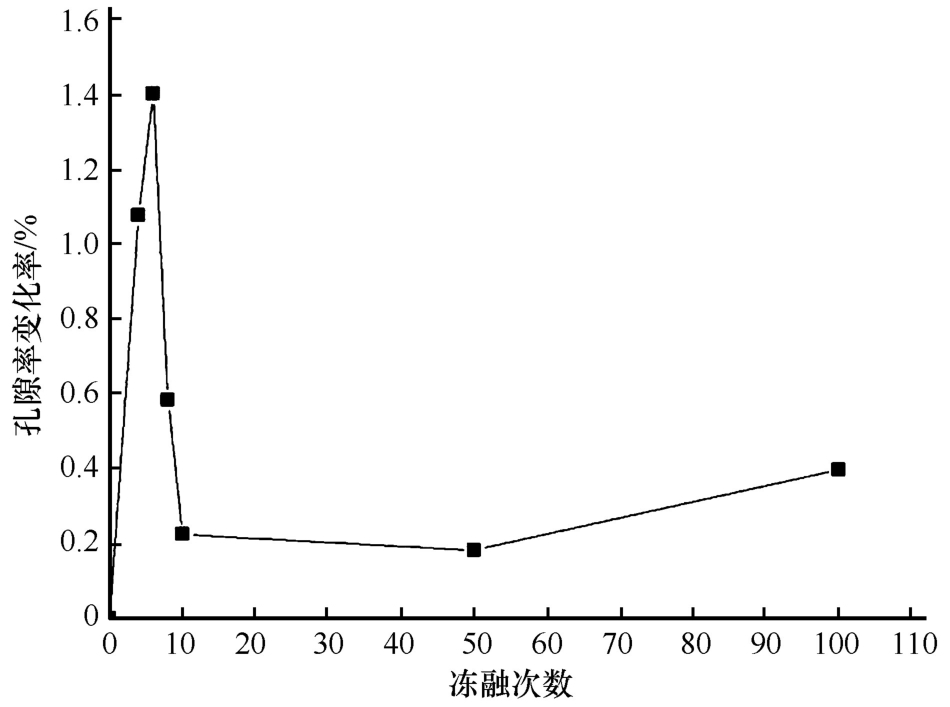

冻融循环作用可通过影响寒区土体结构致使基础设施发生破坏，而导致工程失稳宏观现象的根源来自于冻融作用改变了土体的微观结构。为探索冻融作用下土体微观结构变化规律，将富平黄土作为研究对象，分别对其进行0、4、6、8、10、50、100次冻融循环下的电镜扫描观测试验，得到对应次数下的微观照片，对其从颗粒形态、连结方式、排列形式对孔隙的影响三方面进行分析，并且将微观照片中出现的颗粒接触方式以几何模型的方式进行归类，研究几何模型随冻融循环次数增加后的变化规律。结果表明：随着冻融循环次数的增加，土颗粒大小朝着均一性的方向发展，平均粒径呈先减小后增大趋势；颗粒的连结形式从面胶结为主逐渐演变为点接触为主最终再回归为面胶结为主；土体在0~6次冻融循环时孔隙率呈下降趋势，6~8次冻融循环时孔隙率快速上升，之后随着冻融循环次数的增加孔隙率逐渐减小；粒状粒子几何模型变化规律从棱边接触逐渐过渡为粒面接触，扁平状粒子几何模型变化规律从初始粒面接触为主逐渐演变为棱边接触为主，最终再演变为粒面接触。

关键词: 黄土, 冻融循环, 电子显微镜, 微观结构, 几何结构

Abstract:

The freeze-thaw cycles can cause damage to the infrastructure by affecting the soil structure in cold regions， and the macrostructure change is caused by the freezing and thawing effect that able to change the microstructure of soil. In order to explore the law of soil microstructure change under freezing and thawing， this paper takes Fuping loess with specific dry density as the research object， and performs electron microscopy scanning after 0， 4， 6， 8， 10， 50 and 100 freeze-thaw cycles. Experiments were carried out to obtain microscopic photographs. The microscopic photographs were analyzed from the three aspects of particle morphology， bonding mode and arrangement form， and the particle contact modes appearing in the microphotographs were classified by geometric model. Study the variation of the geometric model with the increase of the number of freeze-thaw cycles. The results show that with the increase of the number of freeze-thaw cycles， the size of soil particles develops toward uniformity， and the average particle size decreases first and then increases. The joint form of particles gradually changes from surface cementation to point contact. The main final regression is the surface cementation； the porosity of the soil decreases during 0~6 times freeze-thaw cycles， and the porosity increases rapidly during the 6~8 times freeze-thaw cycles， and then the number of freeze-thaw cycles increases. The porosity gradually decreases. The variation of the geometric model of granular particles gradually changes from edge contact to grain contact. The variation of geometric model of flat particles gradually changes from initial grain contact to edge contact， and finally evolves to grain contact.

Key words: loess, freeze-thaw cycles, electron microscope, microstructure, geometric structure

中图分类号:

P642.14

付翔宇, 张泽, 杨成松, 恽晴飞, 明姣. 冻融循环作用下富平黄土微观结构几何类型变化研究[J]. 冰川冻土, 2021, 43(2): 484-496.

Xiangyu FU, Ze ZHANG, Chengsong YANG, Qingfei YUN, Jiao MING. Study on geometric type changes of Fuping loess microstructure under freeze-thaw cycles[J]. Journal of Glaciology and Geocryology, 2021, 43(2): 484-496.

图/表 18

表1

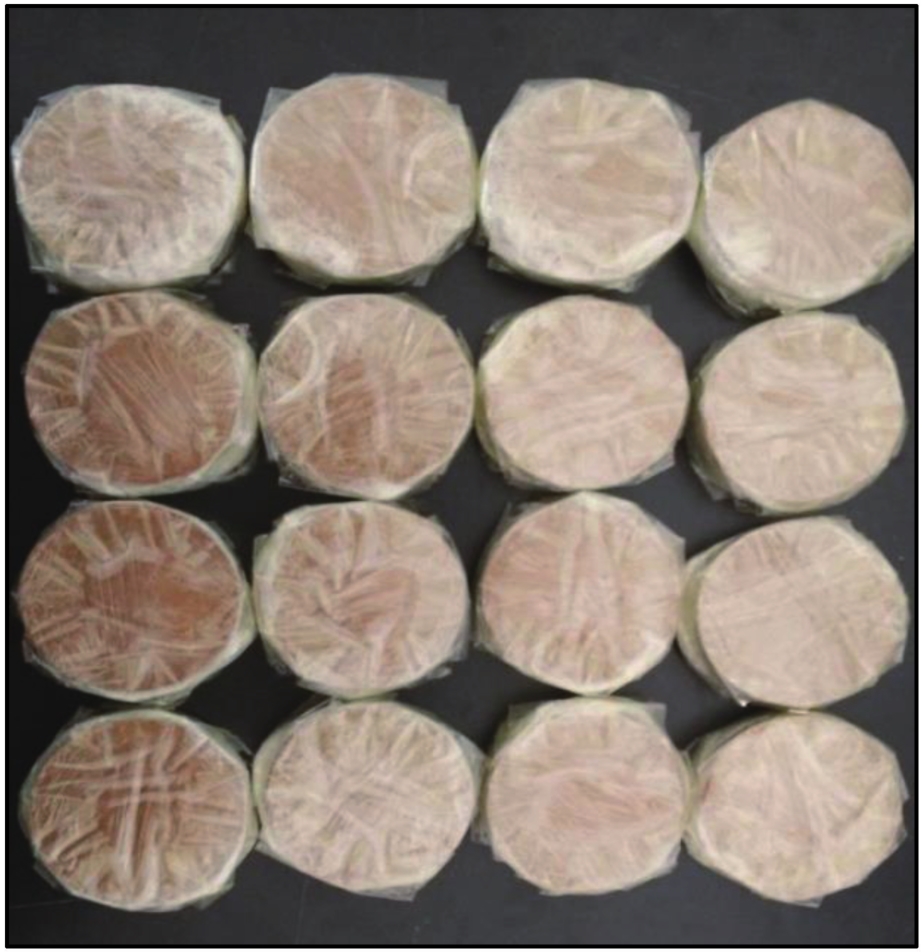

图1

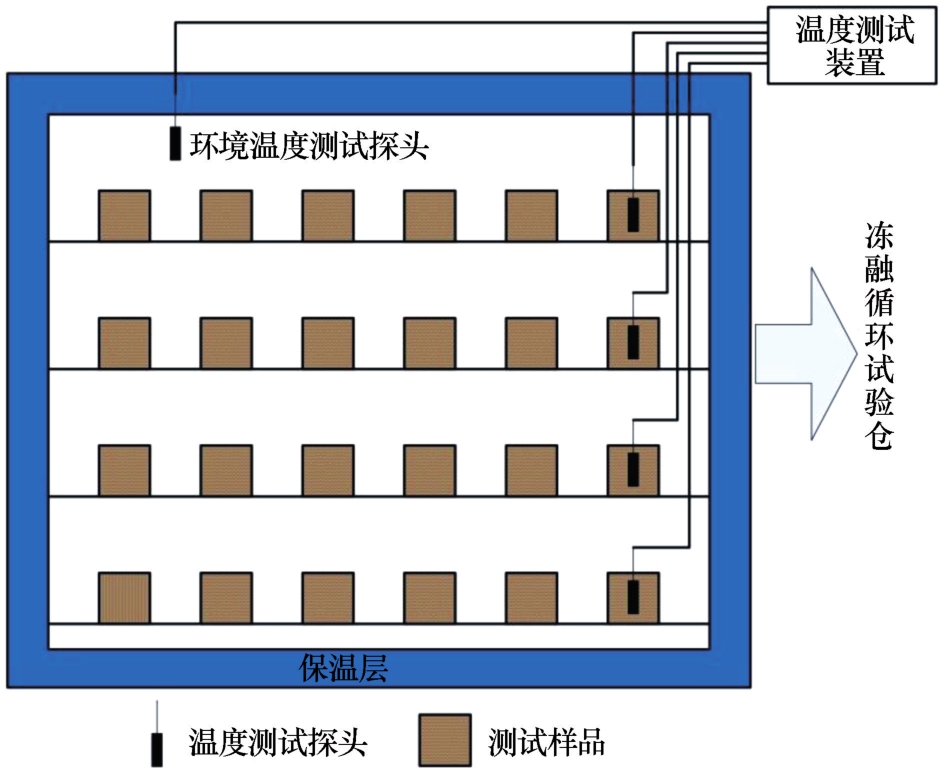

图2

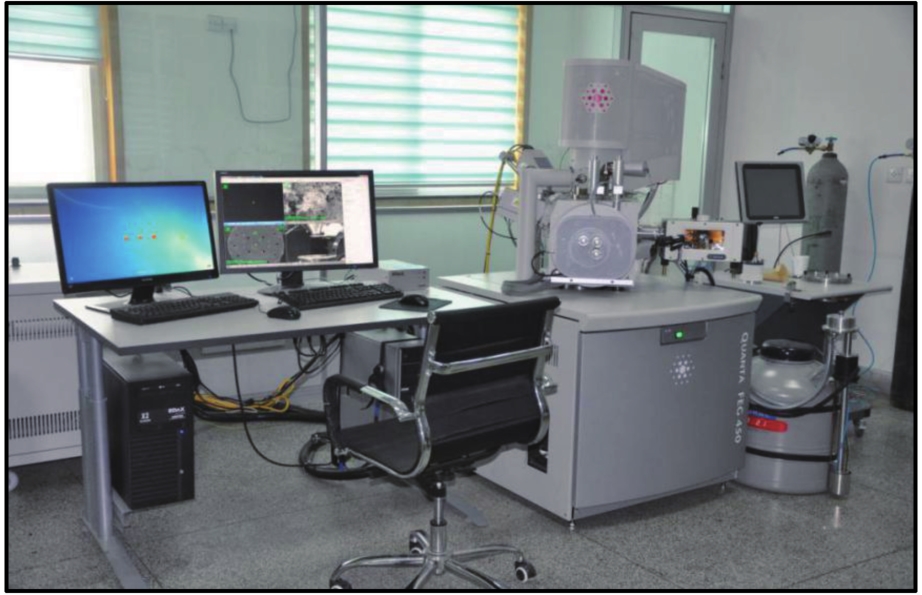

图3

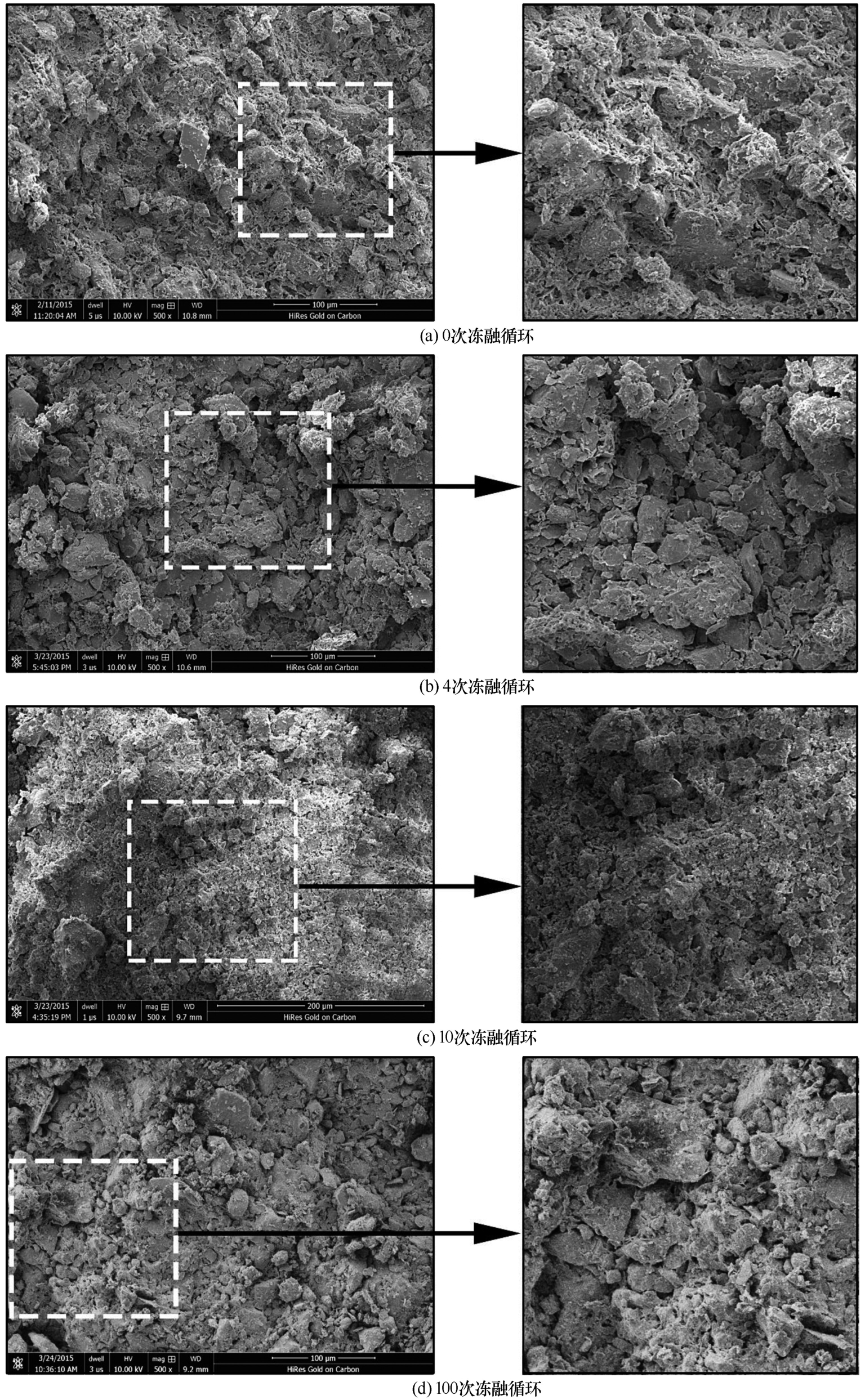

图4

图5

图6

图7

图8

图9

表2

表3

图10

图11

图12

图13

图14

图15

参考文献 27

1	Fang Lili， Qi Jilin， Ma Wei. The effect of freeze-thaw on soil structure and the strength change caused by freeze-thaw action［J］. Journal of Glaciology and Geocryology， 2012， 34（2）： 435-440.
	方丽莉，齐吉琳，马巍. 冻融作用对土结构性的影响及其导致的强度变化［J］. 冰川冻土， 2012， 34（2）： 435-440.
2	Ma Wei， Xu Xiaozu， Zhang Lixin. Effects of freeze-thaw cycles on shear strength characteristics of lime silt［J］. Chinese Journal of Geotechnical Engineering， 1999， 21（2）： 23-25.
	马巍，徐斅祖，张立新. 冻融循环对石灰粉土剪切强度特性的影响［J］. 岩土工程学报， 1999， 21（2）： 23-25.
3	Xiao Donghui， Feng Wenjie， Zhang Ze. Porosity variation of loess under freeze-thaw cycles［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 907-912.
	肖东辉，冯文杰，张泽. 冻融循环作用下黄土孔隙率变化规律［J］. 冰川冻土， 2014， 36（4）： 907-912.
4	Chamberlain E J， Gow A J. Effect of freezing and thawing on the permeability and structure of soils［J］. Engineering Heology， 1979， 26： 73-92.
5	Rosenqvist I T. Physico-chemical properties of soils： soil-water systems［J］. Journal of the Soil Mechanics and Foundations Division， 1959， 85（2）： 31-54.
6	Tovey N K， Krinsley D H， Dent D L， et al. Techniques to quantitatively study the microfabric of soils［J］. Geoderma， 1992， 53（3/4）： 217-235.
7	Zhang Ze， Ma Wei， Qi Jilin. Evolution law of soil structure and its engineering property change mechanism under freeze-thaw cycles［J］. Journal of Jilin University（Earth Science Edition）， 2013， 43（6）： 1904-1914.
	张泽，马巍，齐吉琳. 冻融循环作用下土体结构演化规律及其工程性质改变机理［J］. 吉林大学学报（地球科学版）， 2013， 43（6）： 1904-1914.
8	Конищев В Н. Криогенное выветривание［C］//П Междунар. конф. по мерзлотоведениъо. Докл. и сообщ. вьш. З. Якутск. 1973： 38-44.
9	Мазуров Г П. Формирование Состава и Свойств Грунтовв Субарктической Зонепод Воздействием Криогенных Процессов［J］. Вопросы Инженерной Геологии Доклады Сов Ученых к Меж Конгрессу Междун Ассоциации Инженер-Геологов. Москва： Изд-во МГУ， 1970： 118-125.
10	Тютюнов И А. Процессы изменения и преобразования почв и горных пород при отрицательной температуре （Криогенез）［M］. Изд-во Академии наук СССР， 1960.
11	Qi Jilin， Ma Wei. The effect of freeze-thaw action on the strength of overconsolidated soil ［J］. Chinese Journal of Geotechnical Engineering， 2006， 28（12）： 2082-2086.
	齐吉琳，马巍. 冻融作用对超固结土强度的影响［J］. 岩土工程学报， 2006， 28（12）： 2082-2086.
12	Gao Guorui. Discussion on microstructure and collapse mechanism of Lanzhou loess［J］. Journal of Lanzhou University， 1979（2）： 126-137.
	高国瑞. 兰州黄土显微结构和湿陷机理的探讨［J］. 兰州大学学报， 1979（2）： 126-137.
13	Wang Yongyan， Liu Xueqing， Su Chuanqi， et al. Experimental study on the effects of freeze-thaw cycles on similar materials of shale with different porosity ［J］.Journal of Glaciology and Geocryology， 2018， 40（1）： 102-109.
	王永岩，柳雪庆，苏传奇，等. 冻融循环对不同孔隙率页岩相似材料影响的试验研究［J］. 冰川冻土， 2018， 40（1）： 102-109.
14	Tovey N K， Smart P， Hounslow M W， et al. Automatic orientation mapping of some types of soil fabric［J］. Geoderma， 1992， 53（34）： 179-200.
15	Zhang Ze， Ma Wei， Zhang Zhongqiong. Systems and methods of permafrost research in engineering geology ［J］. Earth Science， 2016， 41（2）： 351-360.
	张泽，马巍，张中琼. 工程地质学中冻土研究的系统与方法［J］. 地球科学， 2016， 41（2）： 351-360.
16	Zhou Hong， Zhang Ze， Qin Qi， et al. Variability of basic physical properties of loess under freeze-thaw cycles ［J］. Journal of Glaciology and Geocryology， 2015， 37 （1）： 162-168.
	周泓，张泽，秦琦，等. 冻融循环作用下黄土基本物理性质变异性研究［J］. 冰川冻土， 2015， 37（1）： 162-168.
17	Xu Shimin， Wu Zhijian， Zhao Wenchen， et al. Study on pore structure of loess based on MATLAB and IPP ［J］. China Earthquake Engineering Journal， 2017（1）： 80-87.
	徐世民，吴志坚，赵文琛，等. 基于MATLAB和IPP的黄土孔隙微观结构研究［J］. 地震工程学报， 2017（1）： 80-87.
18	Gu Tianfeng， Wang Jiading， Guo Le， et al. Microstructural changes of Q₃ loess based on image processing［J］. Chinese Journal of Rock Mechanics and Engineering， 2011（）： 3185-3192.
	谷天峰，王家鼎，郭乐，等. 基于图像处理的Q₃黄土的微观结构变化研究［J］. 岩石力学与工程学报， 2011（）： 3185-3192.
19	Chen Kaisheng， Sha Aimin. Microstructure of compacted loess based on digital image processing technology ［J］. Highway， 2009（12）： 152-157.
	陈开圣，沙爱民. 基于数字图像处理技术压实黄土微观结构研究［J］. 公路， 2009（12）： 152-157.
20	Chen Guo， Zhang Chenzhao. Microstructure analysis of loess based on pore characteristics［J］. Ground Water， 2013， 35（3）： 28-229+232.
	陈果，张晨招. 基于孔隙特征的黄土微观结构分析［J］. 地下水， 2013， 35（3）： 28-229+232.
21	Miao Deyu. Research on soil SEM image processing method based on MATLAB［D］. Taiyuan： Taiyuan University of Technology， 2014.
	苗得雨. 基于MATLAB的土体SEM图像处理方法研究［D］. 太原：太原理工大学， 2014.
22	Cui Honghuan， Pei Guolu， Yao Shijun， et al. Mechanical properties of cement-soil after freeze-thaw cycles under different curing ages［J］. Journal of Glaciology and Geocryology， 2018， 40（1）： 110-115.
	崔宏环，裴国陆，姚世军，等. 不同养生龄期下水泥土经冻融循环后力学性能试验探究［J］. 冰川冻土， 2018， 40（1）： 110-115.
23	Fang Xiangwei， Shen Chunni， Li Chunhai， et al. Microstructural characteristics and quantitative analysis of loess in Pucheng， Shaanxi［J］. Chinese Journal of Rock Mechanics and Engineering， 2013， 32（9）： 1917-1925.
	方祥位，申春妮，李春海，等. 陕西蒲城黄土微观结构特征及定量分析［J］. 岩石力学与工程学报， 2013， 32（9）： 1917-1925.
24	Zhang Ze， Ma Wei， Fang Wenjie， et al. Reconstruction of soil particle composition during freeze-thaw cycling： A review［J］. Pedosphere， 2016， 26（2）： 167-179.
25	Ni Wankui， Shi Huaqiang. Effects of freeze-thaw cycles on the microstructure and strength of Loess［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 922-927.
	倪万魁，师华强. 冻融循环作用对黄土微结构和强度的影响［J］. 冰川冻土， 2014， 36（4）： 922-927.
26	Zhang Ze， Zhou Hong， Qin Qi， et al. Pore characteristics test of loess under freeze-thaw cycles［J］. Journal of Jilin University（Earth Science Edition）， 2017， 47（3）： 839-847.
	张泽，周泓，秦琦，等. 冻融循环作用下黄土的孔隙特征试验［J］. 吉林大学学报（地球科学版）， 2017， 47（3）： 839-847.
27	Trofimov V T， Korolev V A， Voznesensky E A， et al. Soil science［M］. Moscow： Moscow State University Press， 2005.
