基于分层核磁测试新技术的未冻水变化规律研究——以砂土冻融过程为例

doi:10.7522/j.issn.1000-0240.2022.0015

冰川冻土 ›› 2022, Vol. 44 ›› Issue (2): 667-683.doi: 10.7522/j.issn.1000-0240.2022.0015

• 冰冻圈技术 • 上一篇

基于分层核磁测试新技术的未冻水变化规律研究——以砂土冻融过程为例

韩大伟¹^,²(), 杨成松¹(), 张莲海¹, 石亚军¹^,², 尚飞¹^,²

^1.中国科学院西北生态环境资源研究院冻土工程国家重点实验室，甘肃兰州 730000
^2.中国科学院大学，北京 100049

收稿日期:2021-12-07 修回日期:2022-03-20 出版日期:2022-04-30 发布日期:2022-06-10
通讯作者: 杨成松 E-mail:handawei@nieer.ac.cn;ychsong@lzb.ac.cn
作者简介:韩大伟，硕士研究生，主要从事冻土物理力学与工程研究. E-mail： handawei@nieer.ac.cn
基金资助:
国家自然科学基金项目(41501072);冻土工程国家重点实验室自主课题项目(SKLFSE-ZT-202107);国家自然科学基金项目(41801041)

Study on the variation law of unfrozen water based on the new technology of layered nuclear magnetic testing： taking the freezing and thawing process of sand as an example

Dawei HAN¹^,²(), Chengsong YANG¹(), Lianhai ZHANG¹, Yajun SHI¹^,², Fei SHANG¹^,²

^1.State Key Laboratory of Frozen Soil Engineering，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China
^2.University of Chinese Academy of Sciences，Beijing 100049，China

Received:2021-12-07 Revised:2022-03-20 Online:2022-04-30 Published:2022-06-10
Contact: Chengsong YANG E-mail:handawei@nieer.ac.cn;ychsong@lzb.ac.cn

摘要/Abstract

摘要：

土体冻融过程中的未冻水动态变化与冰-水相变过程密切相关，是冻融过程中非饱和土研究的重要基础。利用在线控温以及分层扫描的核磁共振新技术直观测试冻融过程中非饱和砂土的未冻水含量。结合T₂分布曲线（曲线上不同的T₂值对应着孔隙水类别特性，曲线下方的面积对应试样水分含量）在冻融过程中的峰值大小和峰面积数据反演土体中含水量的大小与赋存的位置，而曲线的峰形态以及弛豫范围（各峰起始值以及终止值）等信息反演不同类型水分（吸附水与毛细水）以及土体结构的分布。在处理试验结果时，首先依据测试得到的冻结温度划分试样冻结区与未冻区。冻结区与未冻区未冻水含量及其孔隙变化差异明显，究其原因是冰水相变与水分迁移。在土样冻结区域冰水相变占主导地位，水分主要由未冻区向冻结锋面附近的e、f层迁移。首先以中大孔隙中毛细水迁移为主，其次以小孔隙中的吸附水迁移为辅。依据水相变成冰体积增大和孔隙体积占比数据分析可知，冻结区微小孔隙会在冻结过程中连通形成中大孔隙；而在未冻区水分迁移占主导地位。未冻区受固结作用中大孔隙压缩形成为小孔隙。试验过程中冻结锋面附近的e、f层孔隙变化最为剧烈。

关键词: 未冻水含量, T₂分布曲线, 吸附水, 毛细水, 水分迁移

Abstract:

The dynamic change of unfrozen water during freezing-thawing process is closely related to the ice-water phase transition， which is an important basis for the study of unsaturated soil. In this paper， the unfrozen water content of unsaturated sand during freeze-thaw process is tested by on-line temperature control and layered scanning NMR technology. The peak size and peak area data of the T₂ distribution curve （different T₂ values on the curve correspond to the characteristics of pore water category， and the area below the curve corresponds to the moisture content of the sample） in the freezing and thawing process inverse the size and location of water content in soil， and the peak shape and relaxation range of the curve （the initial value and termination value of each peak） inverse the distribution of different types of water （adsorbed water and capillary water） and soil structure. When the test results are processed， the frozen area and unfrozen area of the sample are firstly divided according to the freezing point obtained by the test. There are obvious differences in unfrozen water content and pore changes between frozen and unfrozen areas， which are caused by ice water phase transition and water migration. The ice-water phase transformation is dominant in the freezing area of soil samples， and the water mainly migrates from the unfrozen area to the e and f layers near the freezing front. Firstly， capillary water migration in medium and large pores is dominant， followed by adsorbed water migration in small pores. According to the analysis of the volume increase of water phase into ice and the proportion of pore volume， it can be seen that the tiny pores in the freezing zone will connect to form medium and large pores during the freezing process. Water migration is dominant in the unfrozen area. The large pores in the unfrozen area are compressed into small pores under consolidation. During the test， the pore changes of e and f layers near the freezing front are the most dramatic.

Key words: unfrozen water content, T₂ distribution curve, adsorption water, capillary water, moisture migration

中图分类号:

P642.14

韩大伟, 杨成松, 张莲海, 石亚军, 尚飞. 基于分层核磁测试新技术的未冻水变化规律研究——以砂土冻融过程为例[J]. 冰川冻土, 2022, 44(2): 667-683.

Dawei HAN, Chengsong YANG, Lianhai ZHANG, Yajun SHI, Fei SHANG. Study on the variation law of unfrozen water based on the new technology of layered nuclear magnetic testing： taking the freezing and thawing process of sand as an example[J]. Journal of Glaciology and Geocryology, 2022, 44(2): 667-683.

图/表 17

图1

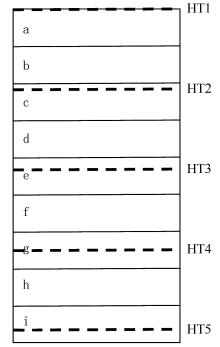

图2

图3

图4

表1

表2

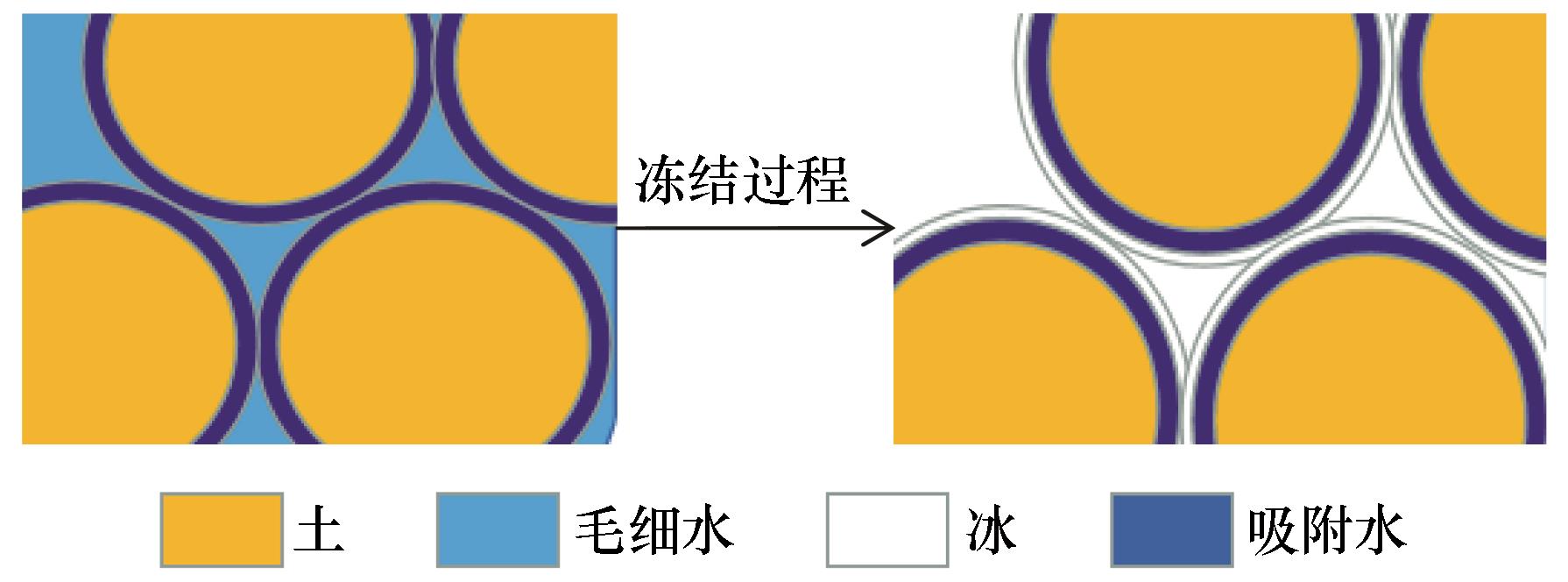

图5

图6

图7

图8

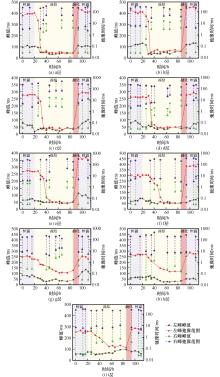

图9

图10

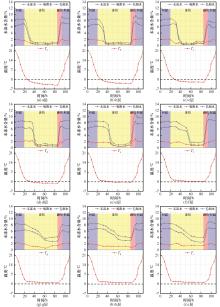

图11

图12

图13

图14

图15

参考文献 37

1	Zhou Youwu， Guo Dongxin， Qiu Guoqing， et al. Geocryology in China［M］. Beijing： Science Press， 2018.
	周幼吾，郭东信，邱国庆，等. 中国冻土［M］. 北京：科学出版社， 2018.
2	Ma Wei， Wang Dayan . et al. The mechanics of frozen soil［M］. Beijing： Science Press， 2014.
	马巍，王大雁，等. 冻土力学［M］. 北京：科学出版社， 2014.
3	Xu Xuezu， Wang Jiacheng， Zhang Lixin. Frozen soil physics［M］. 2nd ed. Beijing： Science Press， 2001.
	徐学祖，王家澄，张立新. 冻土物理学［M］. 2版. 北京：科学出版社， 2001.
4	Zhang Lianhai， Ma Wei， Yang Chengsong， et al. A review and prospect of the thermodynamics of soils subjected to freezing and thawing［J］. Journal of Glaciology and Geocryology， 2014， 35（6）： 1505-1518.
	张莲海，马巍，杨成松，等. 土在冻结及融化过程中的热力学研究现状与展望［J］. 冰川冻土， 2014， 35（6）： 1505-1518.
5	Tan Long， Wei Changfu， Tian Huihui， et al. Experimental study of unfrozen water content of frozen soils by low-field nuclear magnetic resonance［J］. Rock and Soil Mechanics， 2015， 36（6）： 1566-1572.
	谭龙，韦昌富，田慧会，等. 冻土未冻水含量的低场核磁共振试验研究［J］. 岩土力学， 2015， 36（6）： 1566-1572.
6	Zhang Lianhai， Zhuang Qianlai， Wen Zhi， et al. Spatial state distribution and phase transition of non-uniform water in soils： Implications for engineering and environmental sciences［J］. Advances in Colloid and Interface Science， 2021， 294： 102465.
7	Dong Xiaohong， Zhang Aijun， Lian Jiangbo， et al. Laboratory study on shear strength deterioration of loess with long-term freezing-thawing cycles［J］. Journal of Engineering Geology， 2010， 18（6）： 887-893.
	董晓宏，张爱军，连江波，等. 长期冻融循环引起黄土强度劣化的试验研究［J］. 工程地质学报， 2010， 18（6）： 887-893.
8	Xiao Donghui， Feng Wenjie， Zhang Ze， et al. Research on the relationship between permeability and construction feature of loess under the freeze-thaw cycles［J］. Hydrogeology and Engineering Geology， 2015， 42（4）： 43-49.
	肖东辉，冯文杰，张泽，等. 冻融循环作用下黄土渗透性与其结构特征关系研究［J］. 水文地质工程地质， 2015， 42（4）： 43-49.
9	Yang Chengsong， He Ping， Cheng Guodong， et al. Testing study on influence of freezing and thawing on dry density and water content of soil［J］. Chinese Journal of Rock Mechanics and Engineering， 2003， 22（S2）： 2695-2699.
10	Liu Jiankun， Peng Lü， Cui Yinghui， et al. Experimental study on direct shear behavior of frozen soil-concrete interface［J］. Cold regions science and technology， 2014， 104： 1-6.
11	Shen Zhongyan， Wu Ziwang. Basic form of the failure criteria of triaxial strength of frozen soils and its relativity to unfrozen water［J］. Glaciology and Geocryology， 1999， 21（1）： 22-26.
	沈忠言，吴紫汪. 冻土三轴强度破坏准则的基本形式及其与未冻水含量的相关性［J］. 冰川冻土， 1999， 21（1）： 22-26.
12	Zhang Sheng， He Zuoyue， Teng Jidong， et al. Water vapor transfer and phase change in unsaturated soils： experimental study on two types of canopy effect［J］. Chinese Journal of Geotechnical Engineering， 2017， 39（5）： 961-968.
	张升，贺佐跃，滕继东，等. 非饱和土水汽迁移与相变：两类“锅盖效应”的试验研究［J］. 岩土工程学报， 2017， 39（5）： 961-968.
13	Tice A R， Anderson D M， Banin A. The prediction of unfrozen water contents in frozen soils from liquid limit determinations［M］. Department of Defense， Army， Corps of Engineers， Cold Regions Research and Engineering Laboratory， 1976.
14	Leng Yifei， Zhang Xifa， Yang Fengxue， et al. Experimental research on unfrozen water content of frozen soils by calorimetry［J］. Rock and Soil Mechanics， 2010， 31（12）： 3758-3764.
	冷毅飞，张喜发，杨凤学，等. 冻土未冻水含量的量热法试验研究［J］. 岩土力学， 2010， 31（12）： 3758-3764.
15	Li Shunqun， Gao Lingxia， Chai Shouxi. Significance and interaction of factors on mechanical properties of frozen soil［J］. Rock and Soil Mechanics， 2012， 33（4）： 1173-1177.
	李顺群，高凌霞，柴寿喜. 冻土力学性质影响因素的显著性和交互作用研究［J］. 岩土力学， 2012， 33（4）： 1173-1177.
16	Watanabe K， Wake T. Measurement of unfrozen water content and relative permittivity of frozen unsaturated soil using NMR and TDR［J］. Cold Regions Science and Technology， 2009， 59（1）： 34-41.
17	Mohnke O， Yaramanci U. Smooth and block inversion of surface NMR amplitudes and decay times using simulated annealing［J］. Journal of Applied Geophysics， 2002， 50（1/2）： 163-177.
18	Gao S， Chapman W G， House W. Application of low field NMR T2 measurements to clathrate hydrates［J］. Journal of Magnetic Resonance， 2009， 197（2）： 208-212.
19	Bird N R A， Preston A R， Randall E W， et al. Measurement of the size distribution of water‐filled pores at different matric potentials by stray field nuclear magnetic resonance［J］. European Journal of Soil Science， 2005， 56（1）： 135-143.
20	Coates G R， Xiao L， Prammer M G. NMR logging： principles and applications［M］. Houston： Haliburton Energy Services， 1999.
21	Tian Huihui， Wei Changfu. Test and analysis of soil adsorption water content based on nuclear magnetic resonance technology［J］. Scientia Sinica （Technologica）， 2014， 44（3）： 295-305.
	田慧会，韦昌富. 基于核磁共振技术的土体吸附水含量测试与分析［J］. 中国科学：技术科学， 2014， 44（3）： 295-305.
22	Cheng Hua， Chen Hanqing， Cao Guangyong， et al. Migration mechanism of capillary-film water in frozen soil and its experimental verification［J］. Chinese Journal of Geotechnical Engineering， 2020， 42（10）： 1790-1799.
	程桦，陈汉青，曹广勇，等. 冻土毛细-薄膜水分迁移机制及其试验验证［J］. 岩土工程学报， 2020， 42（10）： 1790-1799.
23	Lu Ning. Generalized soil water retention equation for adsorption and capillarity［J］. Journal of Geotechnical and Geoenvironmental Engineering， 2016， 142（10）： 04016051.
24	Zhang Jiwen， Mu Qingyi， Liao Hongjian. A soil freezing characteristic curve model for capturing void ratio and specific surface area effects［J］. Chinese Journal of Geotechnical Engineering， 2020， 41（9）： 2913-2921.
	张继文，穆青翼，廖红建，等. 考虑土体孔隙比和比表面积影响的未冻结体积含水率曲线模型［J］. 岩土力学， 2020， 41（9）： 2913-2921.
25	Kozlowski T. Some factors affecting supercooling and the equilibrium freezing point in soil-water systems［J］. Cold Regions Science and Technology， 2009， 59（1）： 25-33.
26	Lei Xiangyi， Wang Shufa. Pore size and collapsibility of loess［J］. Hydrogeology Engineering Geology， 1987， 14（5）： 15-18.
	雷祥义，王书法. 黄土的孔隙大小与湿陷性［J］. 水文地质工程地质， 1987， 14（5）： 15-18.
27	Kou Jingyuan， Ma Xinyan， Teng Jidong， et al. Hysteresis effect of unfrozen water content in soil based on pore structure［J］. China Journal of Highway and Transport， 2020， 33（9）： 115.
	寇璟媛，马新岩，滕继东，等. 基于孔隙结构的土体未冻水含量滞回效应研究［J］. 中国公路学报， 2020， 33（9）： 115.
28	Zhang Lianhai， Ma Wei， Yang Chengsong， et al. An investigation of pore water pressure and consolidation phenomenon in the unfrozen zone during soil freezing［J］. Cold Regions Science and Technology， 2016， 130： 21-32.
29	Xie Mengying， Zhang Wenbo， Tang Kexuan， et al. An analysis and study of the influence of ion concentration on nuclear magnetic resonance response signal of frozen soil［J］. Geophysical and Geochemical Exploration， 2017 41（6）： 1262-1267.
	谢梦莹，张文波，汤克轩，等. 离子浓度对冻土核磁共振响应信号的影响分析及研究［J］. 物探与化探， 2017， 41（6）： 1262-1267.
30	Zhou Keping， Li Jielin， Xu Yujuan， et al. Measurement of rock pore structure based on NMR technology［J］. Journal of Central South University. Science and Technology， 2012， 43（12）： 4796-4800.
	周科平，李杰林，许玉娟，等. 基于核磁共振技术的岩石孔隙结构特征测定［J］. 中南大学学报，自然科学版， 2012， 43（12）： 4796-4800.
31	Kong Bowen， Ding Zhi， He Shaoheng. Experimental study on pore features and dynamic behaviors of soft clay under different confine pressures during freezing［J］. Chinese Journal of Rock Mechanics and Engineering， 2020， 39（11）： 2328-2340.
	孔勃文，丁智，何绍衡，等. 冻压条件下冻融软土孔隙特征与动力特性分析［J］. 岩石力学与工程学报， 2020， 39（11）： 2328-2340.
32	Xue Ke， Wen Zhi， Zhang Mingli， et al. Relationship between matric potential， moisture migration and frost heave in freezing process of soil［J］. Transactions of the Chinese Society of Agricultural Engineering， 2017， 33（10）： 176-183.
	薛珂，温智，张明礼，等. 土体冻结过程中基质势与水分迁移及冻胀的关系［J］. 农业工程学报， 2017， 33（10）： 176-183.
33	Wang Tiehang， Zhan Shude， Equation for water vaporous transfer in unsaturated soil［J］. China Journal of Highway and Transport， 2003， 16（2）： 18-21.
	王铁行，赵树德. 非饱和土体气态水迁移引起的含水量变化方程［J］. 中国公路学报， 2003， 16（2）： 18-21.
34	Nakano Y， Tice A， Oliphant J. Transport of water in frozen soil IV. Analysis of experimental results on the effects of ice content［J］. Advances in Water Resources， 1984， 7（2）： 58-66.
35	Yin Xiao， Liu Enlong， Song Bingtang， et al. Numerical analysis of coupled liquid water， vapor， stress and heat transport in unsaturated freezing soil［J］. Cold Regions Science and Technology， 2018， 155： 20-28.
36	Teng J， Shan F， He Z， et al. Experimental study of ice accumulation in unsaturated clean sand［J］. Géotechnique， 2019， 69（3）： 251-259.
37	Philip J R， De Vries D A. Moisture movement in porous materials under temperature gradients［J］. Eos， Transactions American Geophysical Union， 1957， 38（2）： 222-232.

试验阶段	上顶板/℃	下顶板/℃	环境/℃
恒温阶段（冻结前或融化后）	21.5	20	18
	16.5	15	13
	11.5	10	8
	6.5	5	3
冻结阶段	-20.0	1	1
融化阶段	1.5	0	0
