不同温控曲线对石灰改良黄土强度影响研究

doi:10.7522/j.issn.1000-0240.2022.0035

冰川冻土 ›› 2022, Vol. 44 ›› Issue (1): 262-274.doi: 10.7522/j.issn.1000-0240.2022.0035

不同温控曲线对石灰改良黄土强度影响研究

解邦龙¹^,²(), 张吾渝¹^,²^,³(), 孙翔龙¹^,², 刘乐青¹^,², 刘成奎³^,⁴

^1.青海大学土木工程学院，青海西宁 810016
^2.青海省建筑节能材料与工程安全重点实验室，青海西宁 810016
^3.青海省高原绿色建筑与生态社区重点实验室，青海西宁 810008
^4.青海省建筑建材科学研究院有限责任公司，青海西宁 810008

收稿日期:2021-04-22 修回日期:2021-08-21 出版日期:2022-02-28 发布日期:2022-03-28
通讯作者: 张吾渝 E-mail:qhxnxbl@163.com;qdzwy@163.com
作者简介:解邦龙，硕士研究生，主要从事黄土及冻土物理力学研究. E-mail： qhxnxbl@163.com
基金资助:
国家自然科学基金项目(52168054);青海省科技计划项目(2020-ZJ-738);青海省高原绿色建筑与生态社区重点实验室开放基金计划项目(KLKF-2021-007)

Study on the influence of lime-improved loess strength based on different temperature control curves

Banglong XIE¹^,²(), Wuyu ZHANG¹^,²^,³(), Xianglong SUN¹^,², Leqing LIU¹^,², Chengkui LIU³^,⁴

^1.College of Civil Engineering，Qinghai University，Xining 810016，China
^2.Qinghai Key Laboratory of Building Energy Saving Materials and Engineering Safety，Xining 810016，China
^3.Qinghai Provincial Key Laboratory of Plateau Green Building and Eco-community，Xining 810008，China
^4.Qinghai Building and Materials Research Co. ，Ltd. ，Xining 810008，China

Received:2021-04-22 Revised:2021-08-21 Online:2022-02-28 Published:2022-03-28
Contact: Wuyu ZHANG E-mail:qhxnxbl@163.com;qdzwy@163.com

摘要/Abstract

摘要：

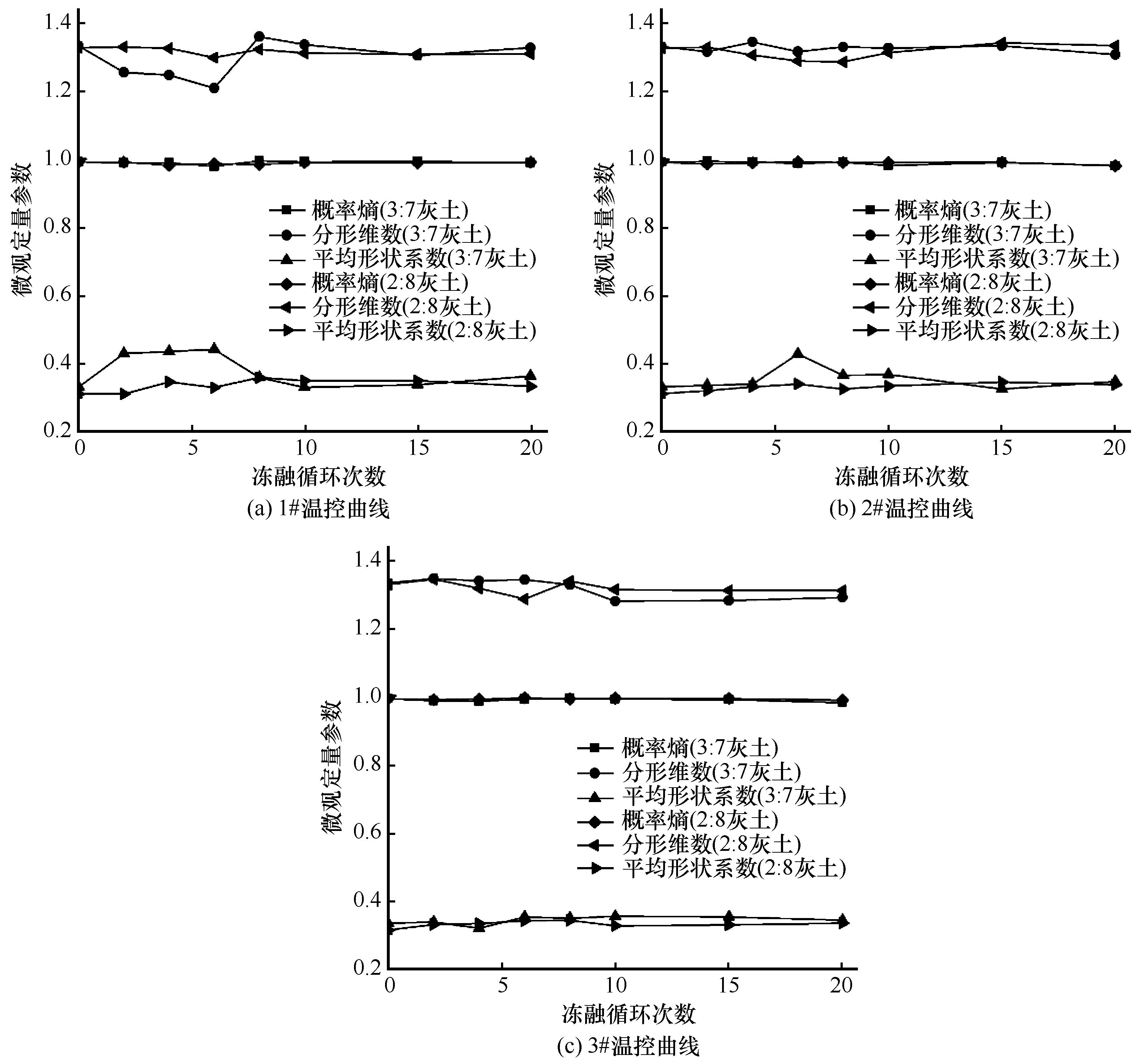

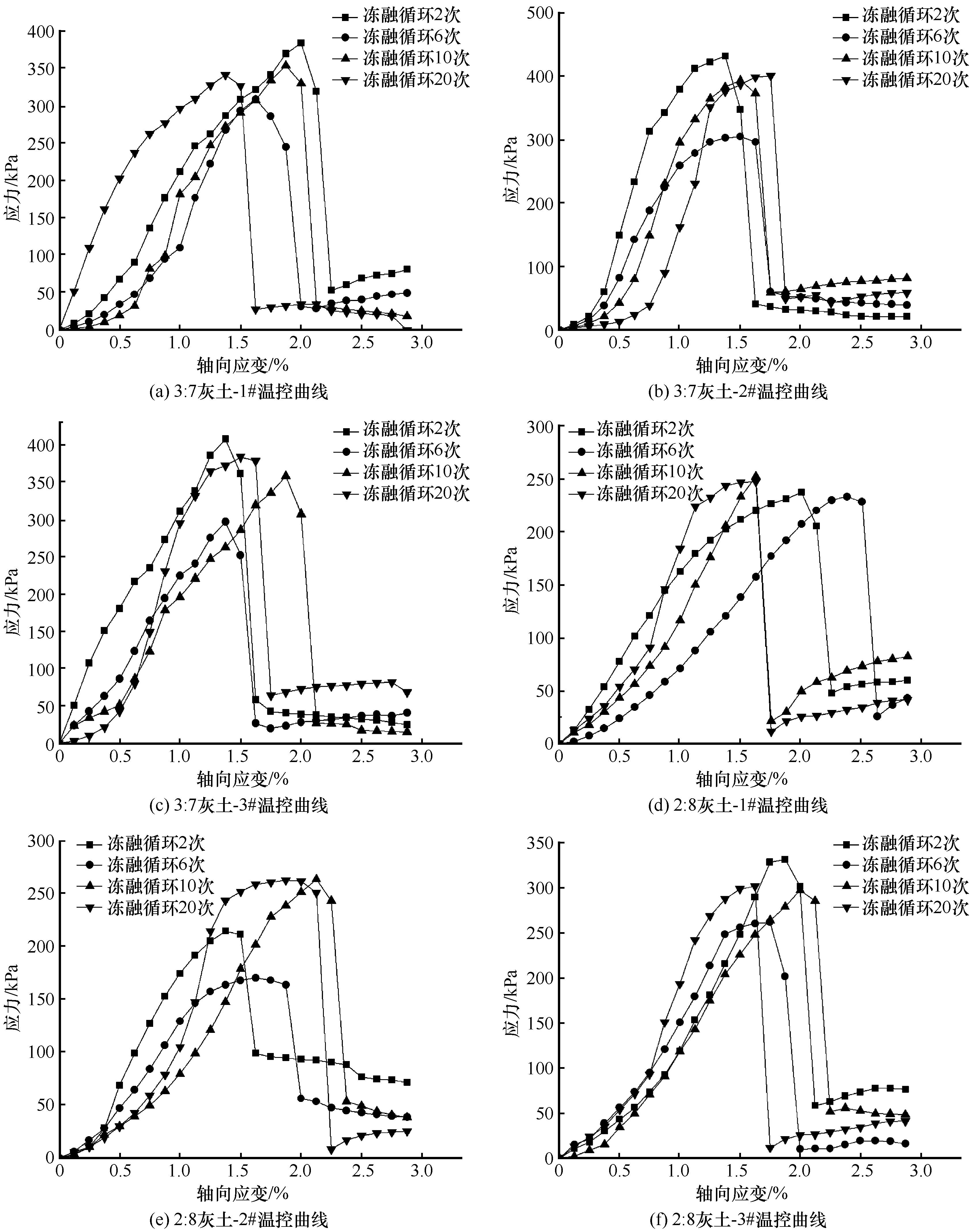

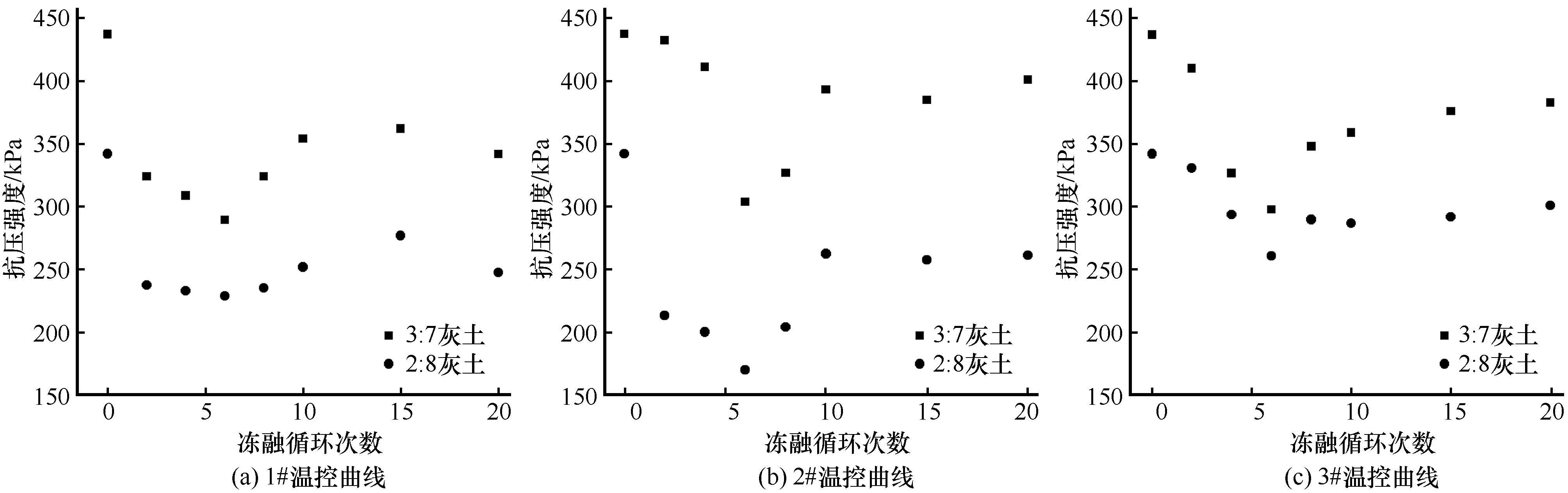

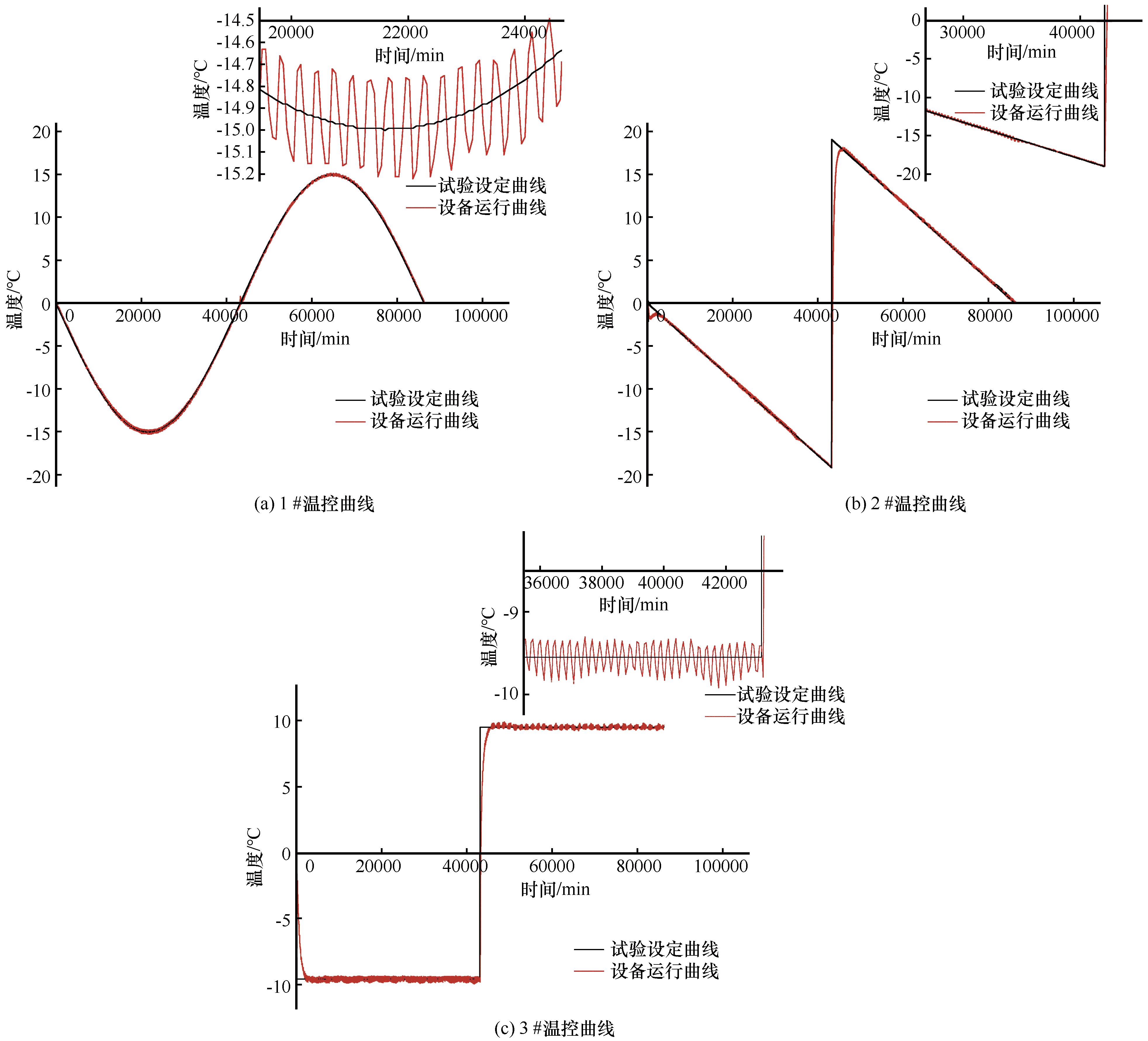

青海季节性冻土地区工程建设受冻融循环作用和黄土湿陷性的双重影响，工程上常采用石灰与黄土拌和作为垫层材料以满足工程要求，但冻融循环作用依旧对地基土体的性能有所影响。为探究青海季节性地区气候变化对地基土所带来的不利影响，采用3种温控曲线（1#、2#和3#温控曲线）模拟了青海季节性冻土地区气候变化规律，通过无侧限抗压强度试验和SEM等微观试验，分析不同温控曲线对2∶8、3∶7灰土强度和微观结构的变化规律。结果表明3∶7和2∶8灰土的应力-应变关系均呈现应变软化型，0~6次冻融过程中试样的无侧限抗压强度随着冻融循环次数的增加逐渐降低，继续增加冻融循环次数后其强度有所上升；冻融循环6次时灰土内部孔隙分布相较于冻融20次时多，且随着冻融循环次数的增加颗粒间接触方式由点-点、点-面接触向面-面接触转变；1#温控曲线的微观定量参数较2#、3#温控曲线变化明显，经历1#曲线时试样内部孔隙更为圆滑，结构排列疏松，1#温控曲线对试样结构和强度的影响程度相对较弱。

关键词: 冻融循环, 石灰改良黄土, 温控曲线, 无侧限抗压强度试验, 微观试验

Abstract:

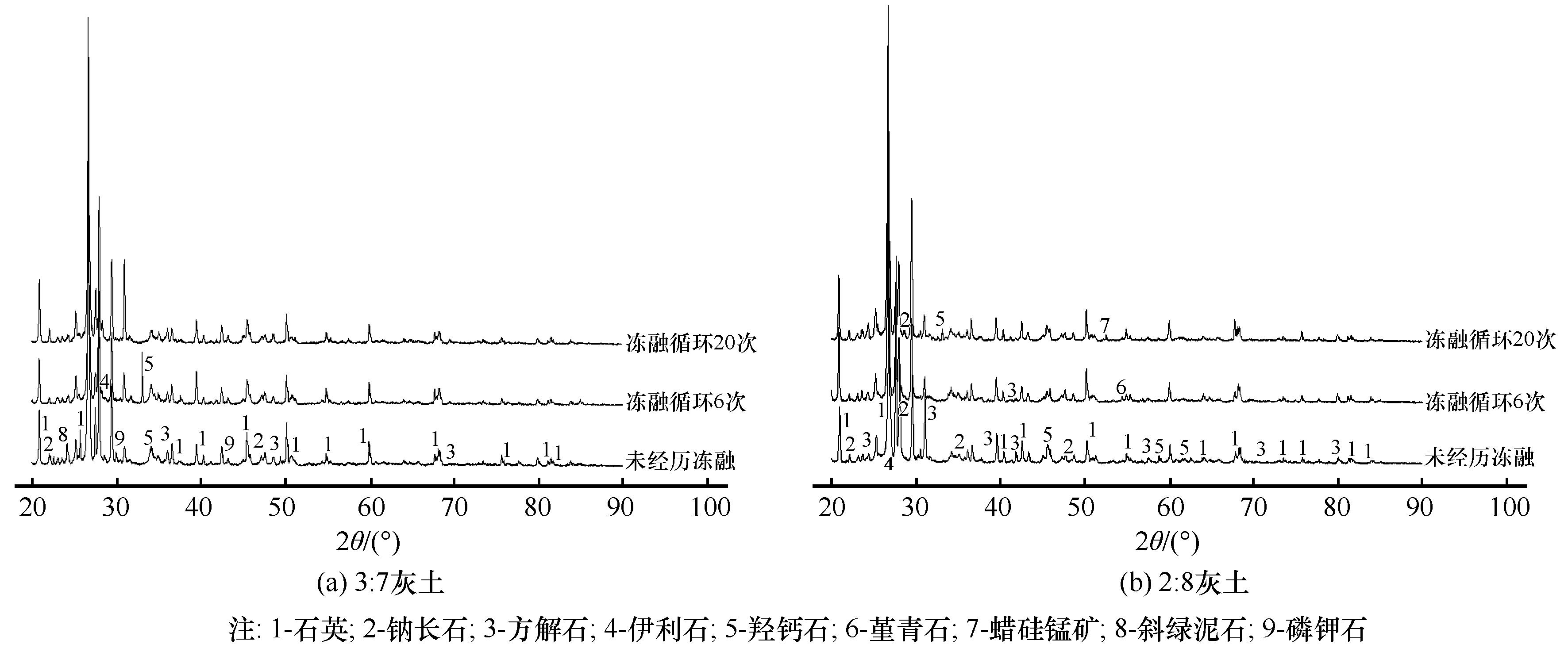

In Qinghai， engineering construction is affected by the effects of freeze-thaw cycles and the properties of loess. Lime and loess are often mixed as cushion materials to meet engineering requirements， but the freezing and thawing effects still affect the performance of the foundation soil. To explore the adverse effects of climate changes in Qinghai’s seasonal regions on the foundation soil， three temperature control curves （1#， 2# and 3# temperature control curves） are selected by using the frost heave circulation box to simulate the change law of temperature in Qinghai. Through the unconfined compressive strength （UCS） test and SEM， XRD microscopic test， to analyze the change trend of different temperature control curves on the strength and microstructure of lime-improved loess. The results show that the stress-strain relationship of lime-improved loess was strain-softening. During the 0~6 freeze-thaw cycles， the UCS of the sample gradually decreased with the increase in the number of freeze-thaw cycles， and its strength increased after the freeze-thaw cycles. The distribution of pores in the lime-improved loess at 6 freeze-thaw cycles was more than that at 20 times. And with the increase of the number of melting cycles， the contact mode between particles changed from point-to-point， point-to-surface contact to surface-to-surface contact. The micro-quantitative parameters of lime-improved loess changed more obviously when experiencing the temperature control curve of 1# than when experiencing the temperature control curves of 2# and 3#. The pores of the lime-improved loess were smoother and the structure arrangement was more disordered when going through the 1# temperature control curve. The 1# temperature control curve had relatively weak influence on the structure and strength of the lime-improved loess.

Key words: freeze-thaw cycle, lime-improved loess, temperature control curve, unconfined compressive strength test, microscopic test

中图分类号:

P642.14

解邦龙, 张吾渝, 孙翔龙, 刘乐青, 刘成奎. 不同温控曲线对石灰改良黄土强度影响研究[J]. 冰川冻土, 2022, 44(1): 262-274.

Banglong XIE, Wuyu ZHANG, Xianglong SUN, Leqing LIU, Chengkui LIU. Study on the influence of lime-improved loess strength based on different temperature control curves[J]. Journal of Glaciology and Geocryology, 2022, 44(1): 262-274.

图/表 16

图1

表1

图2

图3

图4

表2

图5

图6

图7

图8

图9

图10

图11

图12

图13

图14

参考文献 24

1	Zhang Hui， Wang Tiehang， Xu Jian. Investigation and field test studies on freezing-thawing disease of the loess plateau slope［J］. Chinese Journal of Underground Space and Engineering， 2015， 11（5）： 1339-1343.
	张辉，王铁行，许健. 黄土高原边坡冻融病害调查及现场测试研究［J］. 地下空间与工程学报， 2015， 11（5）： 1339-1343.
2	Wei Yao， Yang Gengshe， Ye Wanjun， et al. Factorial experiment on unconfined compression strength of freeze-thawing loess ［J］. Journal of Xi’an University of Science and Technology， 2019， 39（1）： 103-111.
	魏尧，杨更社，叶万军，等. 冻融黄土无侧限抗压强度的析因实验［J］. 西安科技大学学报， 2019， 39（1）： 103-111.
3	Yang Z J， Still B， Ge X. Mechanical properties of seasonally frozen and permafrost soils at high strain rate［J］. Cold regions science and technology， 2015， 113： 12-19.
4	Zhou H， Zhang Z， Feng W J， et al. Determination of long-term strength of frozen loess after numerous freeze-thaw cycles［J］. Sciences in Cold and Arid Regions， 2014， 6（5）： 494-498.
5	Hu Tianfei， Liu Jiankun， Fang Jianhong， et al. Experimental study on the effect of cyclic freezing-thawing on mechanical properties of silty clay with different degrees of compaction ［J］. Chinese Journal of Rock Mechanics and Engineering， 2017， 36（7）： 1757-1767.
	胡田飞，刘建坤，房建宏，等. 冻融循环下冷却温度对粉质黏土力学性质影响的试验研究［J］. 岩石力学与工程学报， 2017， 36（7）： 1757-1767.
6	Zhang Fan， Li Shunqun Xia Jinhong， et al. Freezing potential analysis of frozen soil based on thermal parameters and soil-water potential variation［J］. Industrial Construction， 2019， 49（7）： 97-101.
	张翻，李顺群，夏锦红，等. 基于热参数和土水势变化的冻土冻结势研究［J］. 工业建筑， 2019， 49（7）： 97-101.
7	Zhang Lei， Yang Liu， Ma Xianglong， et al. Strength characteristic of stabilized earth material under freezing and thawing cycle［J］. Bulletin Of The Chinese Ceramic Society， 2016， 35（7）： 2094-2100.
	张磊，杨柳，麻向龙，等. 冻融循环作用下改性生土材料强度特性研究［J］. 硅酸盐通报， 2016， 35（7）： 2094-2100.
8	Yang Qingwen， Pei Xiangjun， Huang Runqiu. Research on the effect of freeze and thaw cycles on the property and damage mechanism of M-CMC stabilized soil［J］. Chinese Journal of Rock Mechanics and Engineering， 2019， 38（）： 3102-3113.
	杨晴雯，裴向军，黄润秋. 改性钠羧甲基纤维素加固土冻融性能及损伤机制研究［J］. 岩石力学与工程学报， 2019， 38（）： 3102-3113.
9	Zhou Yu， Li Guoyu， Wu Hongjuan， et al. Experimental study on the unconfined compressive strength of lime stabilized red-mudstone［J］. Journal of Glaciology and Geocryology， 2021， 43（2）： 535-543.
	周宇，李国玉，武红娟，等. 石灰改良红层无侧限抗压强度试验研究［J］. 冰川冻土， 2021， 43（2）： 535-543.
10	Hu Zaiqiang， Liu Yin， Li Hongru. Influence of freezing-thawing cycles on strength of loess［J］. Journal of Hydraulic Engineering， 2014， 45（）： 14-18.
	胡再强，刘寅，李宏儒. 冻融循环作用对黄土强度影响的试验研究［J］. 水利学报， 2014， 45（）： 14-18.
11	Zhang W， Guo A， Lin C. Effects of cyclic freeze and thaw on engineering properties of compacted loess and lime-stabilized loess［J］. Journal of Materials in Civil Engineering， 2019， 31（9）： 04019205.
12	Nguyen T T H， Cui Y J， Ferber V， et al. Effect of freeze-thaw cycles on mechanical strength of lime-treated fine-grained soils［J］. Transportation Geotechnics， 2019， 21： 100281.
13	Xu Jian， Wang Zhangquan， Ren Jianwei， et al. Experimental analysis on permeability law of remolded loess under freezing-thawing condition ［J］. Journal of Northwest A & F University （Natural Science Edition）， 2017， 45（7）： 134-142.
	许健，王掌权，任建威，等. 冻融条件下重塑黄土渗透规律试验分析［J］. 西北农林科技大学学报（自然科学版）， 2017， 45（7）： 134-142.
14	Xu Jian， Wang Zhangquan， Ren Jianwei， et al. Comparative experimental study on permeability of undisturbed and remolded loess under freezing-thawing condition［J］. Journal of Engineering Geology， 2017， 25（2）： 292-299.
	许健，王掌权，任建威，等. 原状与重塑黄土冻融过程渗透特性对比试验研究［J］. 工程地质学报， 2017， 25（2）： 292-299.
15	Xu Jian， Wang Zhangquan， Ren Jianwei， et al. Experimental research on shear strength deterioration of remolded loess under the freezing-thawing cycle［J］. Journal of Xi’an University of Architecture & Technology （Natural Science Edition）， 2017， 49（2）： 200-206.
	许健，王掌权，任建威，等. 重塑黄土冻融过程抗剪强度劣化特性试验研究［J］. 西安建筑科技大学学报（自然科学版）， 2017， 49（2）： 200-206.
16	Chen Xin， Zhang Ze， Li Dongqing. Study on the pore features of freezing-thawing loess based on different fractal models［J］. Journal of Glaciology and Geocryology， 2020， 42（4）： 1238-1248.
	陈鑫，张泽，李东庆. 基于不同分形模型的冻融黄土孔隙特征研究［J］. 冰川冻土， 2020， 42（4）： 1238-1248.
17	Xu Xiaozu， Wang Jiacheng， Zhang Lixin. Physics of frozen soil［M］. 2nd ed. Beijing： Science Press， 2010： 75-82.
	徐敩祖，王家澄，张立新. 冻土物理学［M］. 2版. 北京：科学出版社， 2010： 75-82.
18	Zhang Guoxin. MgO micro-expansion thermal integral model considering temperature process effect［J］. Water Power， 2002（11）： 28-32.
	张国新. 考虑温度过程效应的MgO微膨胀热积模型［J］. 水力发电， 2002（11）： 28-32.
19	Fang Lili， Qi Jilin， Ma Wei. Freeze-thaw induced changes in soil structure and ies relationship with variations in strength［J］. Journal of Glaciology and Geocryology， 2012， 34 （2）： 435-440.
	方丽莉，齐吉琳，马巍. 冻融作用对土结构性的影响及其导致的强度变化［J］. 冰川冻土， 2012， 34（2）： 435-440.
20	Hunan University， Tianjin University， Tongji University， et al. Civil engineering materials［M］. Beijing： China Architecture & Building Press， 2002： 46-49.
	湖南大学，天津大学，同济大学，等. 土木工程材料［M］. 北京：中国建筑工业出版社， 2002： 46-49.
21	Chen Tao， Bi Guiquan， Chen Guoliang， et al. Laboratory study on effect of cyclic freeze-thaw on the uniaxial compressive properties of clayey coarse grained soils［J］. Journal of Glaciology and Geocryology， 2019， 41（3）： 587-594.
	陈涛，毕贵权，陈国良，等. 冻融循环对黏质粗粒土单轴抗压性能影响的试验研究［J］. 冰川冻土， 2019， 41（3）： 587-594.
22	Fu Xiangyu， Zhang Ze， Yang Chengsong， et al. Study on geometric type changes of Fuping loess microstructure under freeze-thaw cycles［J］. Journal of Glaciology and Geocryology， 2021， 43（2）： 484-496.
	付翔宇，张泽，杨成松，等. 冻融循环作用下富平黄土微观结构几何类型变化研究［J］. 冰川冻土， 2021， 43（2）： 484-496.
23	Liu C， Shi B， Zhou J， et al. Quantification and characterization of microporosity by image processing， geometric measurement and statistical methods： application on SEM images of clay materials［J］. Applied Clay Science， 2011， 54（1）： 97-106.
24	Lu Zhe， Wang Sheliang， Wang Shanwei， et al. Method for enhancing durability of sticky rice mortar under the coupling effect of chloride salt erosion and freeze-thaw cycle［J］. Materials Reports，2021， 35（3）： 3033-3040.
	卢喆，王社良，王善伟，等. 氯盐侵蚀-冻融循环耦合作用下改性糯米灰浆耐久性能增强方法［J］. 材料导报， 2021， 35（3）： 3033-3040.

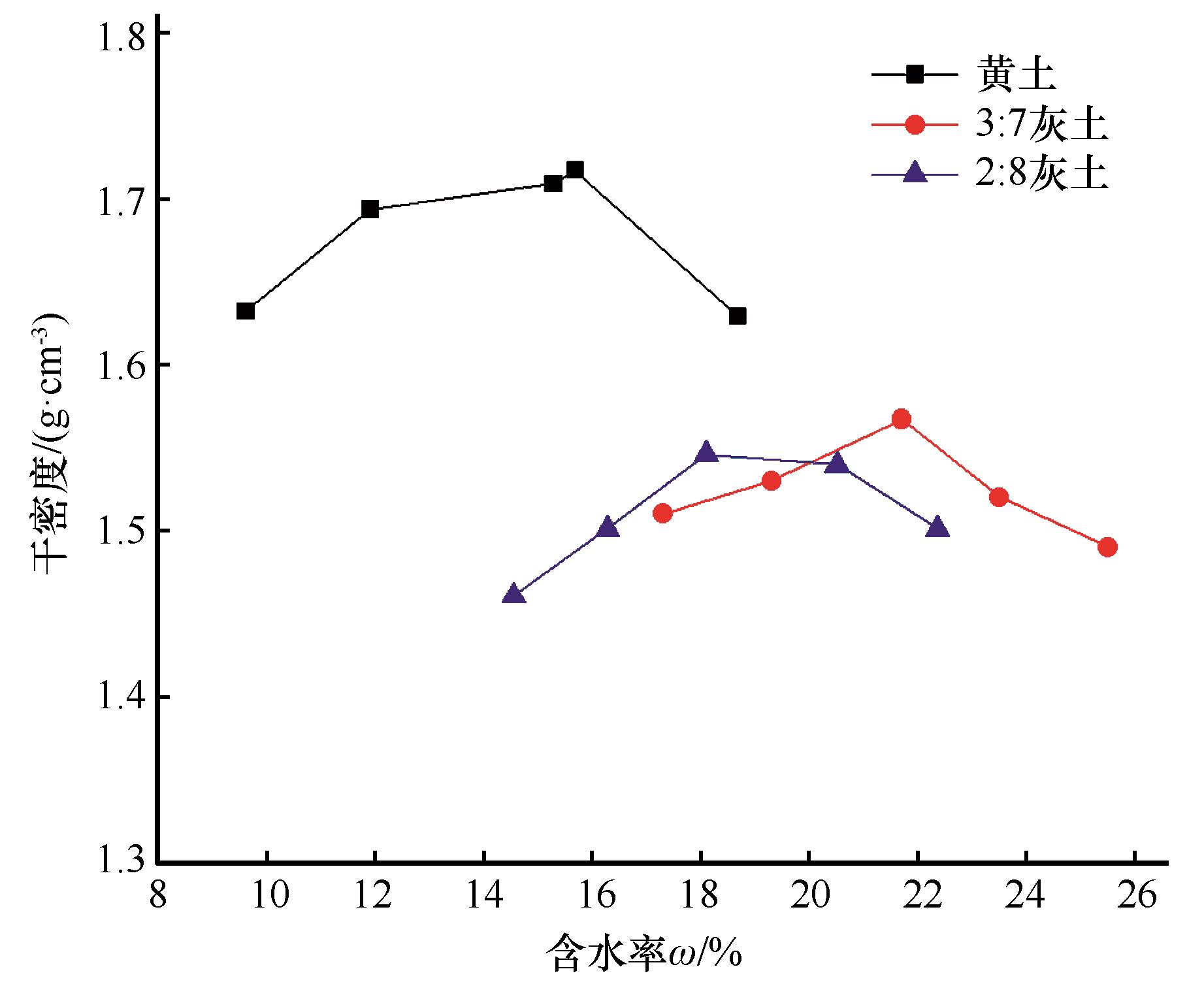

土的类型	最优含水率/%	天然含水率/%	最大干密度/（g∙cm^-3）	液限/%	塑限/%
黄土	14.15	13.40	1.72	25.3	13.95
3∶7灰土	21.80	—	1.56	33.2	23.10
2∶8灰土	19.10	—	1.54	24.7	16.40
