青藏铁路高温多年冻土区典型路基的长期热稳定性研究

doi:10.7522/j.issn.1000-0240.2022.0155

摘要/Abstract

摘要：

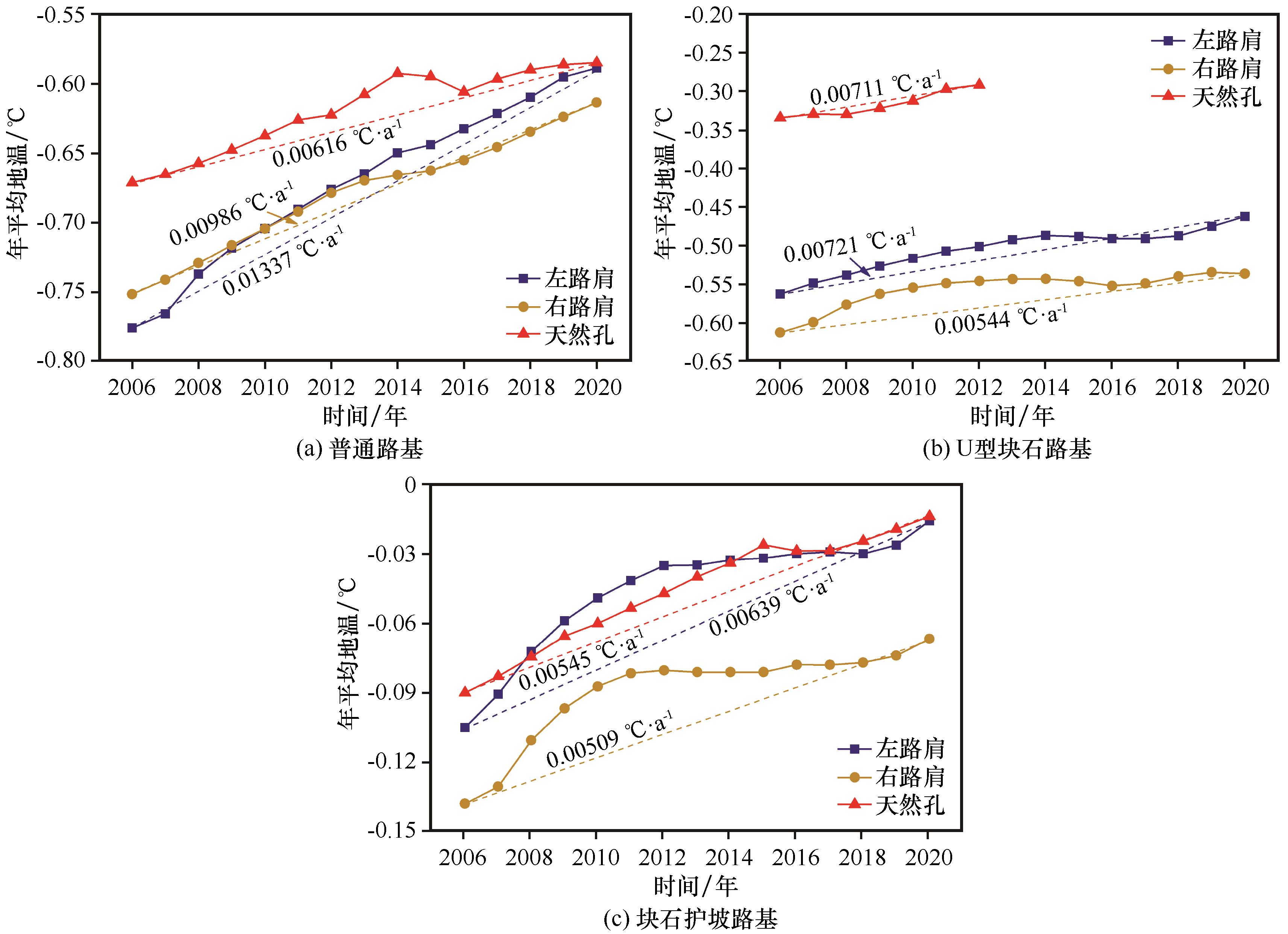

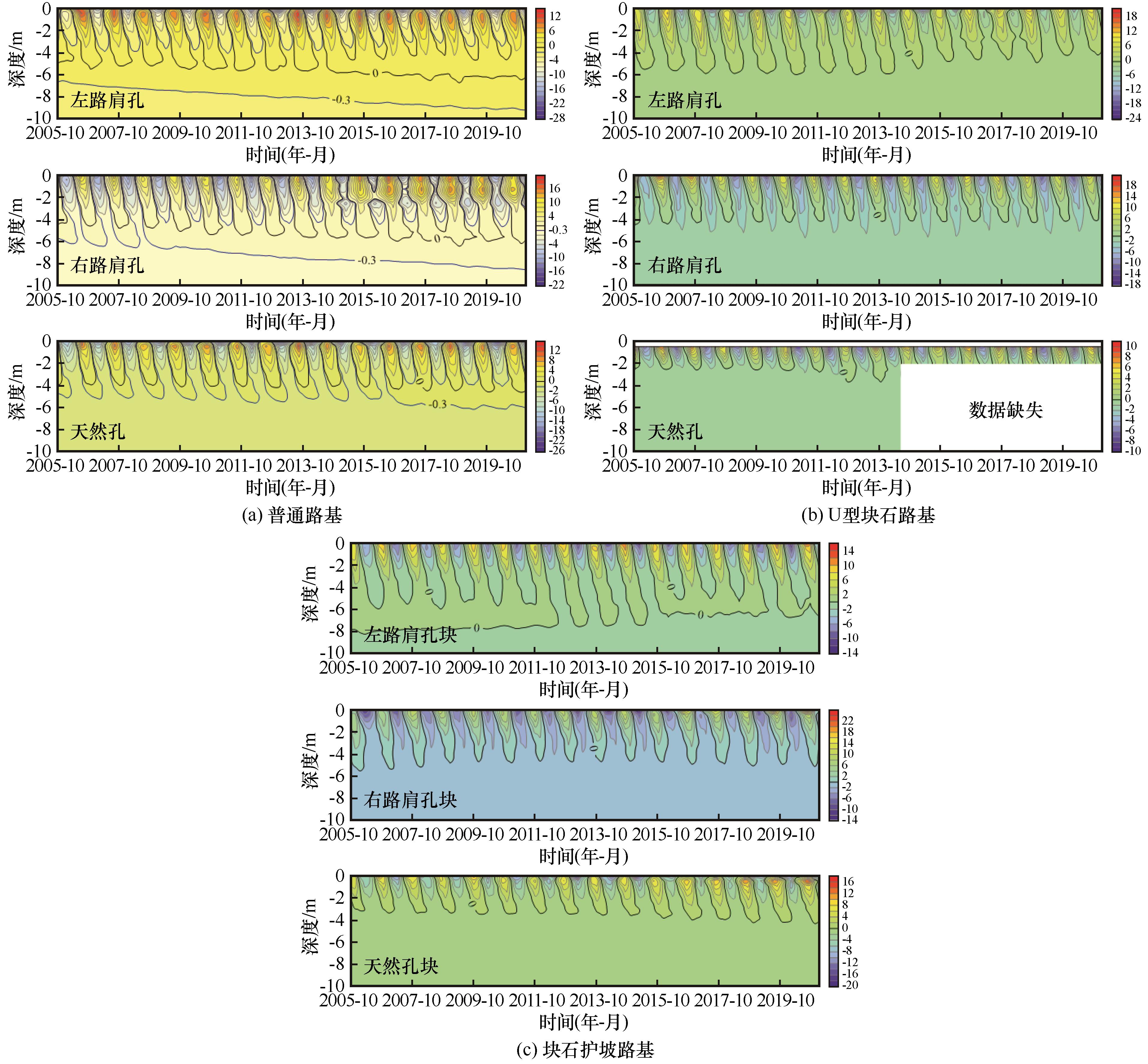

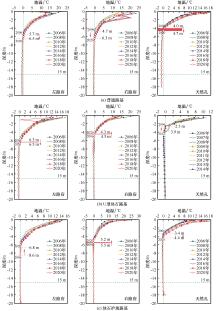

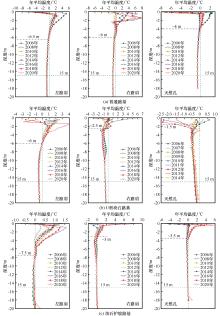

利用2006—2020年青藏铁路沿线多年冻土区长期地温监测资料，选取高温多年冻土区内三类典型路基结构（普通路基、U型块石路基、块石护坡路基）对应的长期监测断面，对15年间路基下20 m深度范围内温度场、年平均地层温度及年最高地层温度的演化规律进行分析和研究。监测和分析结果表明：普通路基左右路肩下冻土层的年平均地层温度增长速率高于天然场地同深度冻土层的增长速率。U型块石路基下年平均地温始终低于天然场地年平均地温并保持一定差值，且左右路肩下的地温差异不可忽视。块石护坡路基左路肩的年平均地温与天然孔相差不大，而右路肩的年平均地温始终低于天然孔，左右路肩下的地温差异要小于U型块石路基。普通路基下人为多年冻土上限始终低于天然多年冻土上限。U型块石路基和块石护坡路基左右路肩的人为多年冻土上限均已抬升至路基本体内，左右路肩的融深差值为1.0~1.5 m，块石护坡路基融深差值略低于U型块石路基。综合来看，由于工程及气候变暖等热扰动的影响，高温多年冻土区内的普通路基已不能维持其下多年冻土的热稳定性，需采取一定的主动降温补强措施。U型块石路基及块石护坡路基对其下多年冻土具有一定的主动降温效果，但左右路肩的地温差异问题仍需引起重视。

关键词: 青藏铁路, 高温多年冻土区, 块石路基, 冻土上限, 温度场, 长期运维

Abstract:

Using the long-term ground temperature monitoring data of the permafrost zone along the Qinghai-Tibet Railway from 2006 to 2020， three types of typical roadbed structures were analyzed. Traditional embankment （TE）， U-shaped crushed rock embankment （UCRE） and crushed rock revetment embankment （CRRE） were included the three types of typical roadbed， which were selected to the long-term monitoring sections within the warm permafrost zones. The evolution of ground temperature field， mean annual ground temperature （MAGT） and annual maximum ground temperature （AMGT） in the depth range of 20 m under the embankment were analyzed and studied since 15 years of operation. The monitoring and analysis results show that： the growth rate of MAGT under the left and right shoulders of the TE is always higher than that of the same depth in the natural site. The MAGT under the UCRE is always lower than the natural site and always maintains a certain difference， whereas， the difference in ground temperature under the left and right shoulders is also not negligible. The MAGT of the left shoulder in the CRRE is not much different from that of the natural hole， while the MAGT of the right shoulder is always lower than that of the natural hole， and the differ in ground temperature between the left and right shoulders is smaller than that of the UCRE. The artificial permafrost table （APT） under the TE is always lower than that of in the natural site. Both the UCRE and CRRE， the APT in the left and right shoulders of them has been elevated into the embankment， and the differ of APT between the left and right shoulders is about 1.0~1.5 m. the differ of APT between the left and right shoulders in the CRRE is slightly lower than that of UCRE. Overall， because of the influence of thermal disturbance about engineering and climate warming， the TE in the warm permafrost zones cannot keep the thermal stability of permafrost under the embankment. Some active-cooling and reinforcement measures need to be taken. Both of the UCRE and CRRE， have a certain active-cooling effect on the permafrost under embankment， but the differ in ground temperature between the left and right shoulders still needs to be taken seriously.

Key words: Qinghai-Tibet Railway, warm permafrost zones, crushed rock embankment, permafrost table, ground temperature field, long-term operation and maintenance

中图分类号:

U213.1

徐岳震, 申明德, 周志伟, 马巍, 李国玉. 青藏铁路高温多年冻土区典型路基的长期热稳定性研究[J]. 冰川冻土, 2022, 44(6): 1784-1795.

Yuezhen XU, Mingde SHEN, Zhiwei ZHOU, Wei MA, Guoyu LI. Long-term thermal stability study of the typical embankment along the Qinghai-Tibet Railway in warm permafrost regions[J]. Journal of Glaciology and Geocryology, 2022, 44(6): 1784-1795.

图/表 7

图1

表1

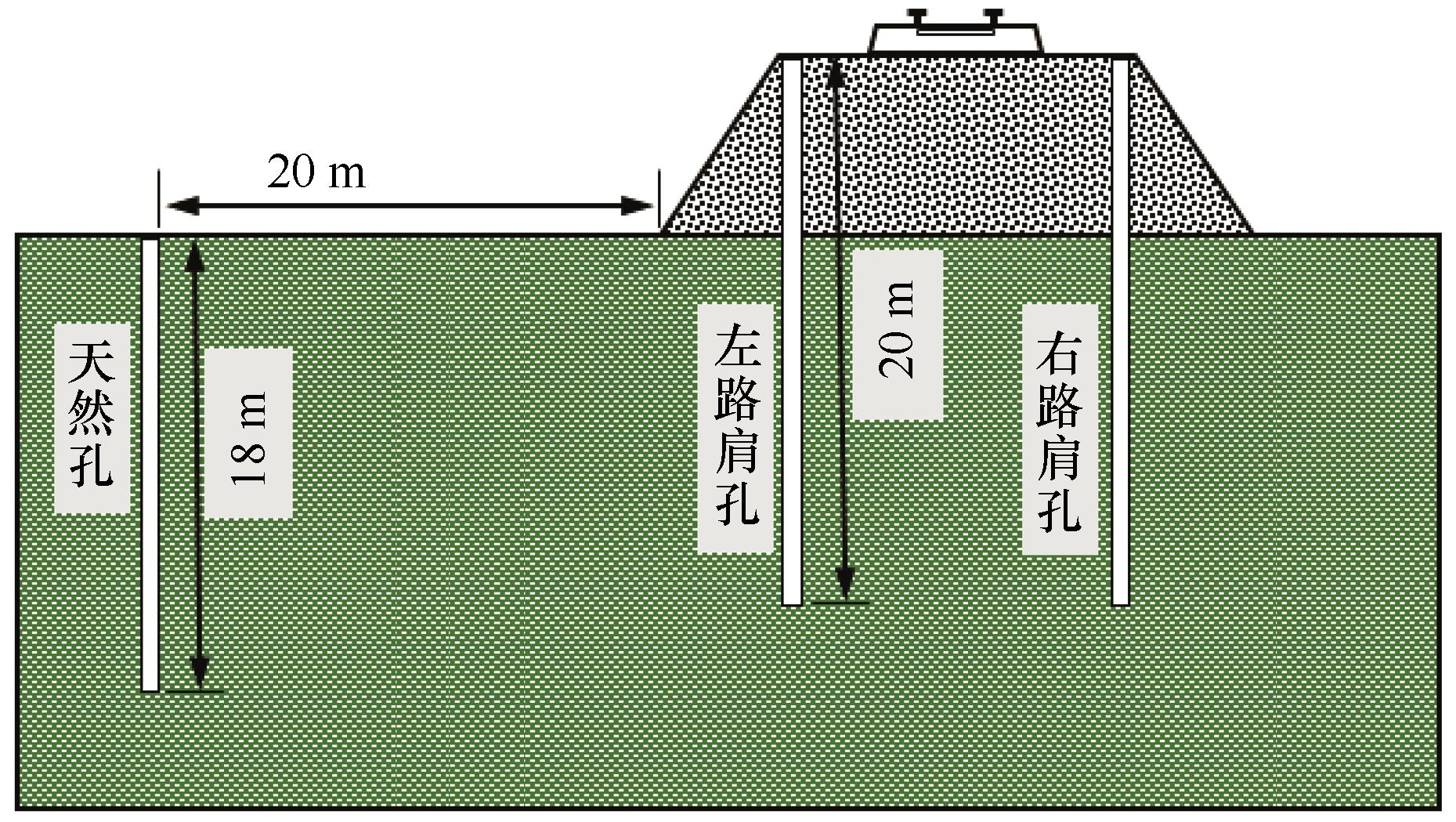

图2

图3

图4

图5

图6

参考文献 49

1	Cheng Guodong， He Ping. Linearity engineering in permafrost areas［J］. Journal of Glaciolgy and Geocryology， 2001， 23（3）： 213-217.
	程国栋，何平. 多年冻土地区线性工程建设［J］. 冰川冻土， 2001， 23（3）： 213-217.
2	Ran Li. Design and research of the railway on Qinghai-Tibet Plateau［C］//China Association for Science and Technology. Compilation of invited presentations at the sessions of the 2001 annual academic conference of the Chinese Association for Science and Technology. Changchun： China Association for Science and Technology， Chinese Society for Soil and Water Conservation， 2001： 572-582.
	冉理. 青藏高原铁路的设计与研究［C］//中国科学技术协会. 中国科协2001年学术年会分会场特邀报告汇编. 长春：中国科学技术协会，中国水土保持学会， 2001： 572-582.
3	Wu Qingbai， Liu Yongzhi， Zhang Jianming， et al. A review of recent frozen soil engineering in permafrost regions along Qinghai-Tibet Highway， China［J］. Permafrost and Periglacial Processes， 2002， 13（3）： 199-205.
4	Jin Huijun， Wei Zhi， Wang Shaoling， et al. Assessment of frozen-ground conditions for engineering geology along the Qinghai-Tibet highway and railway， China［J］. Engineering Geology， 2008， 101（3/4）： 96-109.
5	Cheng Guodong. Construction of Qinghai-Tibet railway with cooled roadbed［J］. China Railway Science， 2003， 24（3）： 1-4.
	程国栋. 用冷却路基的方法修建青藏铁路［J］. 中国铁道科学， 2003， 24（3）： 1-4.
6	Ma Wei， Cheng Guodong， Wu Qingbai. Study and application of idea of dynamic design in Qinghai-Tibet Railway construction［J］. Chinese Journal of Geotechnical Engineering， 2004， 26（4）： 537-540.
	马巍，程国栋，吴青柏. 青藏铁路建设中动态设计思路及其应用研究［J］. 岩土工程学报， 2004， 26（4）： 537-540.
7	Qi Jilin， Yao Xiaoliang， Yu Fan， et al. Study on thaw consolidation of permafrost under roadway embankment［J］. Cold Regions Science and Technology， 2012， 81： 48-54.
8	Doré G， Niu Fujun， Brooks H. Adaptation methods for transportation infrastructure built on degrading permafrost［J］. Permafrost and Periglacial Processes， 2016， 27（4）： 352-364.
9	Tai Bowen， Liu Jiankun， Wang Tengfei， et al. Thermal characteristics and declining permafrost table beneath three cooling embankments in warm permafrost regions［J］. Applied Thermal Engineering， 2017， 123： 435-447.
10	Cheng Guodong， Wu Qingbai， Ma Wei. Innovative designs of permafrost roadbed for the Qinghai-Tibet Railway［J］. Science in China Series E： Technological Sciences， 2009， 39（1）： 16-22.
	程国栋，吴青柏，马巍. 青藏铁路主动冷却路基的工程效果［J］. 中国科学： E辑技术科学， 2009， 39（1）： 16-22.
11	Ma Wei， Cheng Guodong， Wu Qingbai. Construction on permafrost foundations： lessons learned from the Qinghai-Tibet railroad［J］. Cold Regions Science and Technology， 2009， 59（1）： 3-11.
12	Yu Qihao， Niu Fujun， Pan Xicai， et al. Investigation of embankment with temperature-controlled ventilation along the Qinghai-Tibet Railway［J］. Cold Regions Science and Technology， 2008， 53（2）： 193-199.
13	Zhang Mingyi， Lai Yuanming， Dong Yuanhong， et al. Laboratory investigation of the heat transfer characteristics of a two-phase closed thermosyphon［J］. Cold Regions Science and Technology， 2013， 95： 67-73.
14	Luo Jing， Niu Fujun， Wu Libo， et al. Field experimental study on long-term cooling performance of Sun-shaded embankments at the Qinghai-Tibet Railway， China［J］. Cold Regions Science and Technology， 2018， 145： 14-20.
15	Wu Qingbai， Zhao Shiyun， Ma Wei， et al. Monitoring and analysis of cooling effect of block-stone embankment for Qinghai-Tibet Railway［J］. Chinese Journal of Geotechnical Engineering， 2005， 27（12）： 1386-1390.
	吴青柏，赵世运，马巍，等. 青藏铁路块石路基结构的冷却效果监测分析［J］. 岩土工程学报， 2005， 27（12）： 1386-1390.
16	Cheng Guodong， Sun Zhizhong， Niu Fujun. Application of the roadbed cooling approach in Qinghai-Tibet Railway engineering［J］. Cold Regions Science and Technology， 2008， 53（3）： 241-258.
17	Mu Yanhu， Ma Wei， Wu Qingbai， et al. Cooling processes and effects of crushed rock embankment along the Qinghai-Tibet Railway in permafrost regions［J］. Cold Regions Science and Technology， 2012， 78： 107-114.
18	French H M. The periglacial environment［M］.3rd ed. Chichester： John Wiley & Sons Ltd.， 2007： 161.
19	Cheng Guodong， Lai Yuanming， Sun Zhizhong， et al. The ‘thermal semi-conductor’ effect of crushed rocks［J］. Permafrost and Periglacial Processes， 2007， 18（2）： 151-160.
20	Ma Wei， Feng Guangli， Wu Qingbai， et al. Analyses of temperature fields under the embankment with crushed-rock structures along the Qinghai-Tibet Railway［J］. Cold Regions Science and Technology， 2008， 53（3）： 259-270.
21	Ma Wei， Mu Yanhu， Li Guoyu， et al. Responses of embankment thermal regime to engineering activities and climate change along the Qinghai-Tibet Railway［J］. Scientia Sinica （Terrae）， 2013， 43（3）： 478-489.
	马巍，穆彦虎，李国玉，等. 多年冻土区铁路路基热状况对工程扰动及气候变化的响应［J］. 中国科学：地球科学， 2013， 43（3）： 478-489.
22	Mu Yanhu， Ma Wei， Niu Fujun， et al. Long-term thermal effects of air convection embankments in permafrost zones： case study of the Qinghai-Tibet Railway， China［J］. Journal of Cold Regions Engineering， 2018， 32（4）： 05018004.
23	Wu Qingbai， Zhao Hongting， Zhang Zhongqiong， et al. Long-term role of cooling the underlying permafrost of the crushed rock structure embankment along the Qinghai-Xizang Railway［J］. Permafrost and Periglacial Processes， 2020， 31（1）： 172-183.
24	Harris C， Arenson L U， Christiansen H H， et al. Permafrost and climate in Europe： Monitoring and modelling thermal， geomorphological and geotechnical responses［J］. Earth-Science Reviews， 2009， 92（3/4）： 117-171.
25	Smith S L， Riseborough D W. Modelling the thermal response of permafrost terrain to right-of-way disturbance and climate warming［J］. Cold Regions Science and Technology， 2010， 60（1）： 92-103.
26	Wu Qingbai， Zhang Zhongqiong， Gao Siru， et al. Thermal impacts of engineering activities and vegetation layer on permafrost in different alpine ecosystems of the Qinghai-Tibet Plateau， China［J］. The Cryosphere， 2016， 10（4）： 1695-1706.
27	Li Ren， Wu Qingbai， Li Xin， et al. Characteristic， changes and impacts of permafrost on Qinghai-Tibet Plateau［J］. Chinese Science Bulletin， 2019， 64（27）： 2783-2795.
28	Wu Qingbai， Zhang Zhongqiong， Liu Ge. Relationships between climate warming and engineering stability of permafrost on Qinghai-Tibet Plateau［J］. Journal of Engineering Geology， 2021， 29（2）： 342-352.
	吴青柏，张中琼，刘戈. 青藏高原气候转暖与冻土工程的关系［J］. 工程地质学报， 2021， 29（2）： 342-352.
29	Wu Qingbai， Liu Yongzhi， Yu Hui. Analysis of the variations of permafrost under ordinary embankment along the Qinghai-Tibet Railway［J］. Journal of Glaciology and Geocryology， 2007， 29（6）： 960-969.
	吴青柏，刘永智，于晖. 青藏铁路普通路基下部冻土变化分析［J］. 冰川冻土， 2007， 29（6）： 960-968.
30	Mu Yanhu， Ma Wei， Wu Qingbai， et al. Thermal regime of conventional embankments along the Qinghai-Tibet Railway in permafrost regions［J］. Cold Regions Science and Technology， 2012， 70： 123-131.
31	Mu Yanhu， Ma Wei， Niu Fujun， et al. Monitoring and analyzing the thermal conditions of traditional embankments along the Qinghai-Tibet Railway［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 953-961.
	穆彦虎，马巍，牛富俊，等. 青藏铁路多年冻土区普通路基热状况监测分析［J］. 冰川冻土， 2014， 36（4）： 953-961.
32	Ma Wei， Wen Zhi， Sheng Yu， et al. Remedying embankment thaw settlement in a warm permafrost region with thermosyphons and crushed rock revetment［J］. Canadian Geotechnical Journal， 2012， 49（9）： 1005-1014.
33	Hou Yandong， Wu Qingbai， Sun Zhizhong， et al. The coupled reinforcing effect of crushed rock slope protection and thermosyphons in Qinghai-Tibet Railway［J］. Journal of Glaciology and Geocryology， 2015， 37（1）： 118-125.
	侯彦东，吴青柏，孙志忠，等. 青藏铁路碎石护坡－热管复合措施的补强效果研究［J］. 冰川冻土， 2015， 37（1）： 118-125.
34	Mei Qihang， Chen Ji， Wang Jinchang， et al. Strengthening effect of crushed rock revetment and thermosyphons in a traditional embankment in permafrost regions under warming climate［J］. Advances in Climate Change Research， 2021， 12（1）： 66-75.
35	Yu Wenbing， Liu Weibo， Chen Lin， et al. Evaluation of cooling effects of crushed rock under sand-filling and climate warming scenarios on the Tibet Plateau［J］. Applied Thermal Engineering， 2016， 92： 130-136.
36	Chen Lin， Yu Wenbing， Yi Xin， et al. Numerical simulation of heat transfer of the crushed-rock interlayer embankment of Qinghai-Tibet Railway affected by aeolian sand clogging and climate change［J］. Cold Regions Science and Technology， 2018， 155： 1-10.
37	Zhao Xiangqing， Cheng Jia， Han Longwu， et al. Monitoring and analysis of cooling effect of sand hazard riprap slope protection in permafrost regions along Qinghai-Tibet Railway［J］. Railway Standard Design， 2019， 63（11）： 8-13.
	赵相卿，程佳，韩龙武，等. 青藏铁路多年冻土区片石护坡积沙段降温效果监测与分析［J］. 铁道标准设计， 2019， 63（11）： 8-13.
38	Niu Fujun， Zhang Jianming， Zhang Zhao. Engineering geological characteristics and evaluations of permafrost in beiluhe testing field of Qinghai-Tibetan Railway［J］. Journal of Glaciology and Geocryology， 2002， 24（3）： 264-269.
	牛富俊，张建明，张钊.青藏铁路北麓河试验段冻土工程地质特征及评价［J］. 冰川冻土， 2002， 24（3）： 264-269.
39	Chen Donggen， Wang Shuangjie， Chen Jianbing， et al. Study of the factors influencing the thickness of residual thawed interlayers and cooling effect of block-stone embankment［J］. Journal of Glaciology and Geocryology， 2014， 36（4）： 854-861.
	陈冬根，汪双杰，陈建兵，等. 融化夹层厚度影响因素分析与片块石路基降温效果研究［J］. 冰川冻土， 2014， 36（4）： 854-861.
40	Xu Xiaoming， Wu Qingbai， Zhang Zhongqiong. Responses of active layer thickness on the Qinghai-Tibet Plateau to climate change［J］. Journal of Glaciology and Geocryology， 2017， 39（1）： 1-8.
	徐晓明，吴青柏，张中琼. 青藏高原多年冻土活动层厚度对气候变化的响应［J］. 冰川冻土， 2017， 39（1）： 1-8.
41	Wang Honglei， Sun Zhizhong， Liu Yongzhi， et al. Thermal state of embankment with thawed interlayer in permafrost regions of the Qinghai-Tibet Railway［J］. Journal of Glaciology and Geocryology， 2018， 40（5）： 934-942.
	王宏磊，孙志忠，刘永智，等. 青藏铁路多年冻土区含融化夹层路基的热状态［J］. 冰川冻土， 2018， 40（5）： 934-942.
42	Wang Honglei， Sun Zhizhong， Zhang Jianming， et al. Formation and evolution of suprapermafrost taliks beneath earth-filled embankments along the Qinghai-Tibet Railway in permafrost regions［J］. Cold Regions Science and Technology， 2021， 188： 103300.
43	Sheng Yu， Ma Wei， Wen Zhi， et al. Analysis of difference in thermal state between south faced slope and north faced slope of railway embankment in permafrost region［J］. Chinese Journal of Rock Mechanics and Engineering， 2005， 24（17）： 3197-3201.
	盛煜，马巍，温智，张明义. 多年冻土区铁路路基阴阳坡面热状况差异分析［J］. 岩石力学与工程学报， 2005， 24（17）： 3197-3201.
44	Yaling Chou， Sheng Yu， Wei Zhenming. Temperature and deformation differences between southern and northern slopes of highway embankment on permafrost［J］. Chinese Journal of Rock Mechanics and Engineering， 2009， 28（9）： 1896-1903.
	丑亚玲，盛煜，韦振明. 多年冻土区公路路基阴阳坡温度及变形差异分析［J］. 岩石力学与工程学报， 2009， 28（9）： 1896-1903.
45	Tai Bowen， Liu Jiankun， Chang Dan. Experimental and numerical investigation on the sunny-shady slopes effect of three cooling embankments along an expressway in warm permafrost region， China［J］. Engineering Geology， 2020， 269： 105545.
46	Luo Xiaoxiao， Yu Qihao， Ma Qinguo， et al. Study on the heat and deformation characteristics of an expressway embankment with shady and sunny slopes in warm and ice-rich permafrost regions［J］. Transportation Geotechnics， 2020， 24： 100390.
47	Song Yi， Jin Long， Peng Hui， et al. Development of thermal and deformation stability of Qinghai-Tibet Highway under sunny-shady slope effect in southern Tanglha region in recent decade［J］. Soils and Foundations， 2020， 60（2）： 342-355.
48	Yang Yaoxian， Hu Zeyong， Lu Fuquan， et al. Progress of recent 60 years' climate change and its environmental impacts on the Qinghai-Xizang plateau［J］. Plateau Meteorology， 2022， 41（1）： 1-10.
	杨耀先，胡泽勇，路富全，等. 青藏高原近60年来气候变化及其环境影响研究进展［J］. 高原气象， 2022， 41（1）： 1-10.
49	Wu Jichun， Sheng Yu， Wu Qingbai， et al. Processes and modes of permafrost degradation on the Qinghai-Tibet Plateau［J］. Science in China （Series D： Earth Sciences）， 2009， 39（11）： 1570-1578.
	吴吉春，盛煜，吴青柏，等. 青藏高原多年冻土退化过程及方式［J］. 中国科学（D辑：地球科学）， 2009， 39（11）： 1570-1578.

编号	里程	经纬度	海拔/m	多年冻土状况		路基特征
编号	里程	经纬度	海拔/m	年平均地温/℃	冻土类型	走向	路基高度/m	路基结构
P17	K1166+585	34°36′ N， 92°47′ E	4 715	-0.65	饱冰	230.8°	0.9	普通路基
P30	K1286+195	33°46′ N， 92°14′ E	4 640	-0.46	饱冰	243.8°	5.7	U型块石路基
P43	K1485+330	32°24′ N， 91°37′ E	4 887	-0.20	富冰	145.8°	7.0	块石护坡路基
