冻融循环作用下砂土粒组变化的分形特征及其与长期强度的相关性分析

doi:10.7522/j.issn.1000-0240.2022.0158

冰川冻土 ›› 2022, Vol. 44 ›› Issue (6): 1820-1832.doi: 10.7522/j.issn.1000-0240.2022.0158

• 寒区工程与灾害 • 上一篇

冻融循环作用下砂土粒组变化的分形特征及其与长期强度的相关性分析

刘启¹^,²(), 张泽¹^,²^,³(), 张圣嵘¹^,², 恽晴飞⁴, 付峻松¹^,²

^1.东北林业大学土木工程学院/寒区科学与工程研究院/冻土研究所，黑龙江哈尔滨 150040
^2.东北林业大学东北多年冻土区地质环境系统教育部野外科学观测研究站/东北多年冻土区环境、道路建设与养护协同创新中心，黑龙江哈尔滨 150040
^3.中国科学院西北生态环境资源研究院冻土工程国家重点实验室，甘肃兰州 730000
^4.上海长凯岩土工程有限公司，上海 200093

收稿日期:2022-05-03 修回日期:2022-09-01 出版日期:2022-12-25 发布日期:2023-01-18
通讯作者: 张泽 E-mail:qil@nefu.edu.cn;zez@nefu.edu.cn
作者简介:刘启，硕士研究生，主要从事冻土力学与冻土工程研究. E-mail： qil@nefu.edu.cn
基金资助:
国家自然科学基金委员会（NSFC）与俄罗斯基础研究基金会（RFBR）合作交流项目(42011530083);国家自然科学基金项目(41771078);黑龙江省交通投资集团有限公司科研项目(JT-100000-ZC-FW-2021-0129);黑龙江省重点研发计划项目（指导类）(GZ20220095)

Fractal characteristics of sand grain group changes under freeze-thaw cycles and its correlation with long-term strength

Qi LIU¹^,²(), Ze ZHANG¹^,²^,³(), Shengrong ZHANG¹^,², Qingfei YUN⁴, Junsong FU¹^,²

^1.School of Civil Engineering / Institute of Cold Region Science and Engineering / Permafrost Institute, Northeast Forestry University, Harbin 150040, China
^2.Northeast-China Observatory and Research-Station of Permafrost Geo-Environment of the Ministry of Education / Collaborative Innovation Centre for Permafrost Environment and Road Construction and Maintenance in Northeast China (CIC-PERCM), Northeast Forestry University, Harbin 150040, China
^3.State Key Laboratory of Frozen Soil Engineering, Northwest Institute of Eco-Environment and Resources, Chinese Academy of Sciences, Lanzhou 730000, China
^4.Shanghai Changkai Geotechnical Engineering Co. , Shanghai 200093, China

Received:2022-05-03 Revised:2022-09-01 Online:2022-12-25 Published:2023-01-18
Contact: Ze ZHANG E-mail:qil@nefu.edu.cn;zez@nefu.edu.cn

摘要/Abstract

摘要：

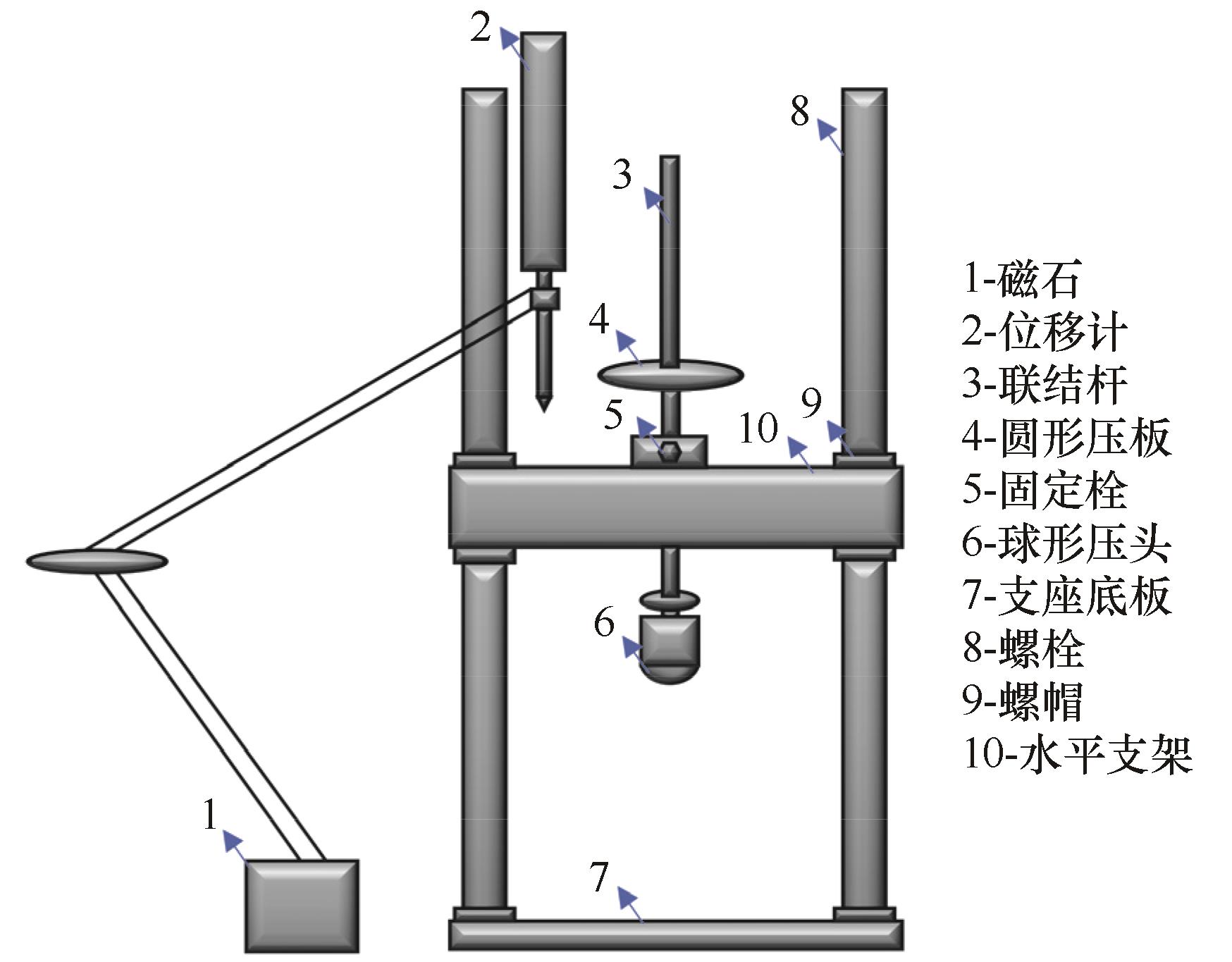

在季节冻土区施工时，冷暖交替所产生的冻融循环作用是寒区工程破坏的主要原因之一，还原土体受冻融作用时的性质和状态尤为重要。制备了不同冻融循环次数的砂土试样，使用球形模板压入仪测试冻结砂土的长期强度，利用分形理论以及显著性分析的方法研究了不同冻融循环次数下两种冻结砂土的粒组与长期强度的变化规律。结果表明：对于细砂（FS），分形维数D_B 与长期强度变化呈极显著正相关，其中≥0.15~0.20 mm和≥0.25~0.40 mm粒组与长期强度的拟合优度较好，为FS的优势粒级；对于中砂（MS），分形维数D_B 与长期强度呈微正相关，变化呈“竖向N”趋势波动，其中≥0.30~0.40 mm和≥0.40 mm粒组与长期强度的拟合优度较好，为MS的优势粒级；其他粒组含量与长期强度变化并无明显关联。冻融作用改变了土体中粗、细颗粒粒组的含量配比。同时，随着整体粒径区间的增大，优势粒级也随之增大，表现为冻结砂土的长期强度会随着某些粒级含量的增加呈现先降低后升高的趋势。研究结果可为受冻融作用地区长期强度的测定提供理论参考。

关键词: 冻融循环, 长期强度, 冻结砂土, 粒组, 分形维数

Abstract:

Seasonally frozen soils are widely distributed in China in terms of area， and the freeze-thaw cycle effect generated by the alternation of cold and warmth is one of the causes of engineering damage in cold areas during construction， and it is particularly important to restore the nature and state of the soil when it is subjected to freeze-thaw action. Therefore， sandy soil specimens with different numbers of freeze-thaw cycles were prepared， and the long-term strength of frozen sandy soil was tested using a spherical template indenter. Using fractal theory and the microstructure image processing software ImageJ， the change law of grain group and long-term strength of two frozen sandy soils under different numbers of freeze-thaw cycles were studied. The results show that： for fine sand （FS）， the fractal dimension D_B has a highly significant positive correlation with the long-term strength variation， among which ≥0.15~0.20 mm and ≥0.25~0.40 mm have the best fit with the long-term strength， and are the dominant grain classes of FS. For medium sand （MS）， the fractal dimension D_B is slightly positively correlated with the long-term strength， and the variation shows a “vertical N” trend， in which the grain size content of ≥0.30~0.40 mm and ≥0.40 mm fits better with the long-term strength， and is the dominant grain class for MS. The content of other grain groups did not correlate significantly with the long-term strength change. The freeze-thaw action changed the content ratios of coarse and fine grain agglomerates in the soil. With the increase of the overall particle size interval， the dominant particle size also increases， which shows that the long-term strength of frozen sandy soil tends to decrease and then increase with the increase of the content of some particle sizes. The results of the study can provide theoretical reference for the determination of long-term strength in areas subject to freeze-thaw action.

Key words: freeze-thaw cycles, long-term strength, frozen sandy soil, grain group, fractal dimension

中图分类号:

TU41

刘启, 张泽, 张圣嵘, 恽晴飞, 付峻松. 冻融循环作用下砂土粒组变化的分形特征及其与长期强度的相关性分析[J]. 冰川冻土, 2022, 44(6): 1820-1832.

Qi LIU, Ze ZHANG, Shengrong ZHANG, Qingfei YUN, Junsong FU. Fractal characteristics of sand grain group changes under freeze-thaw cycles and its correlation with long-term strength[J]. Journal of Glaciology and Geocryology, 2022, 44(6): 1820-1832.

图/表 19

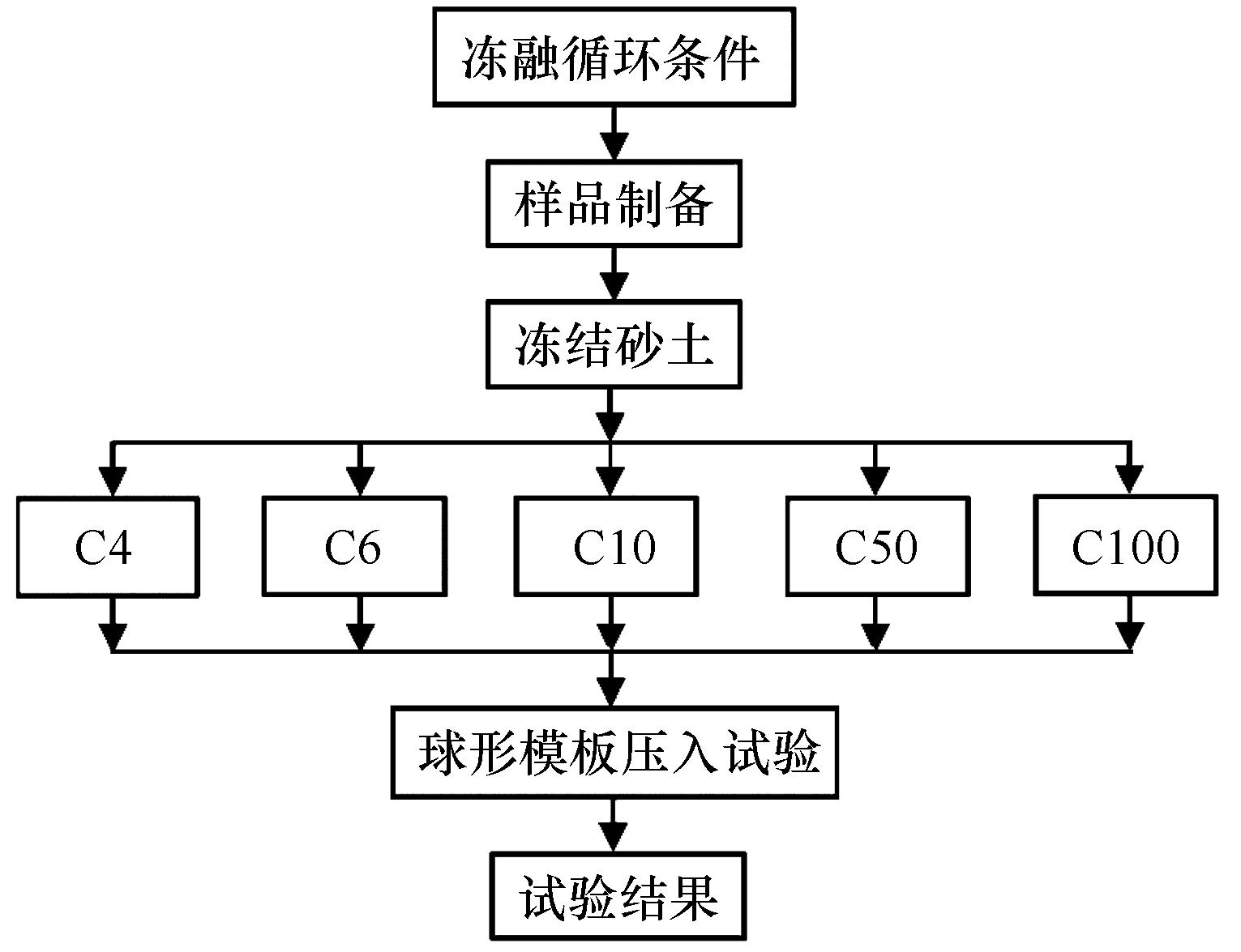

图1

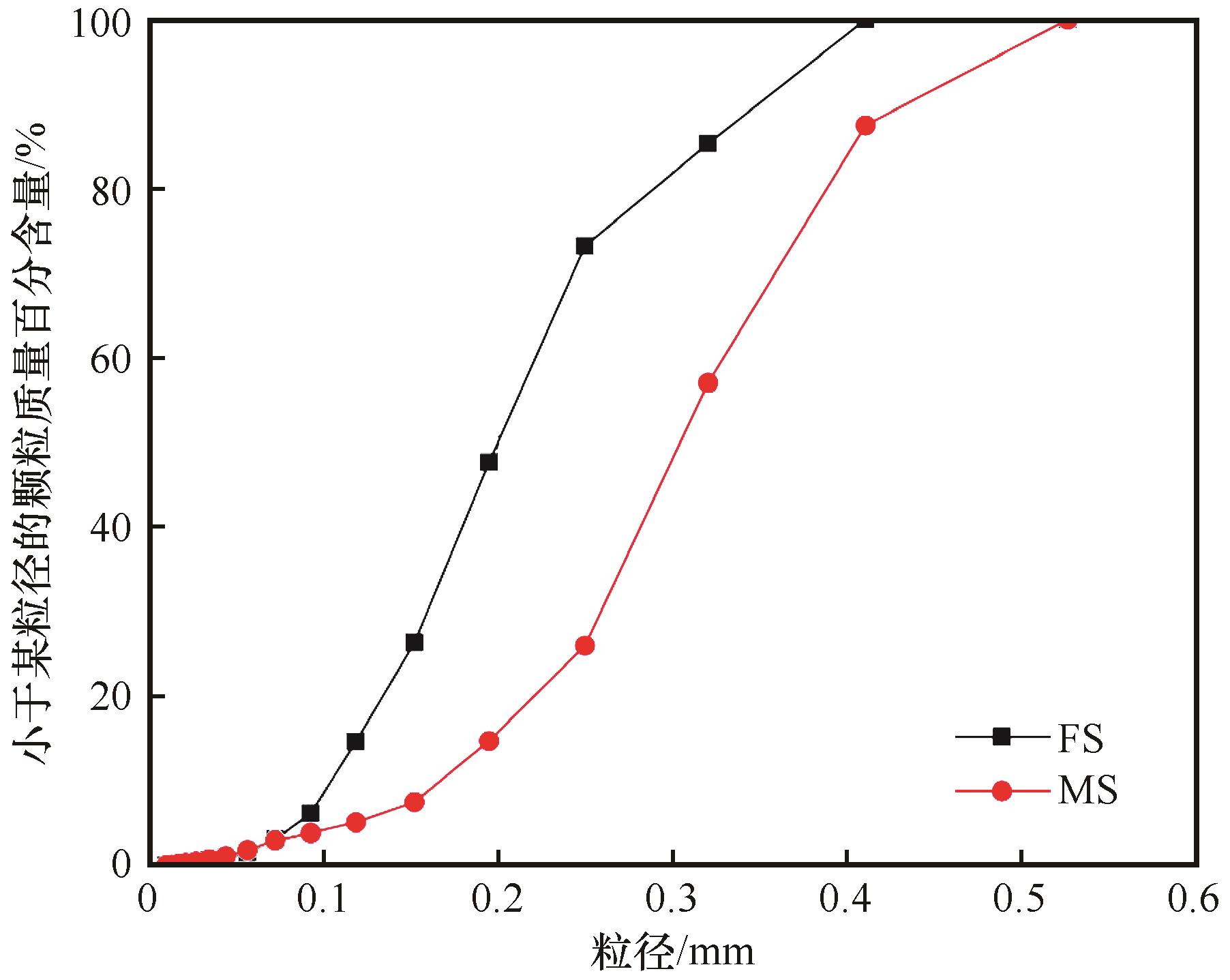

图2

图3

图4

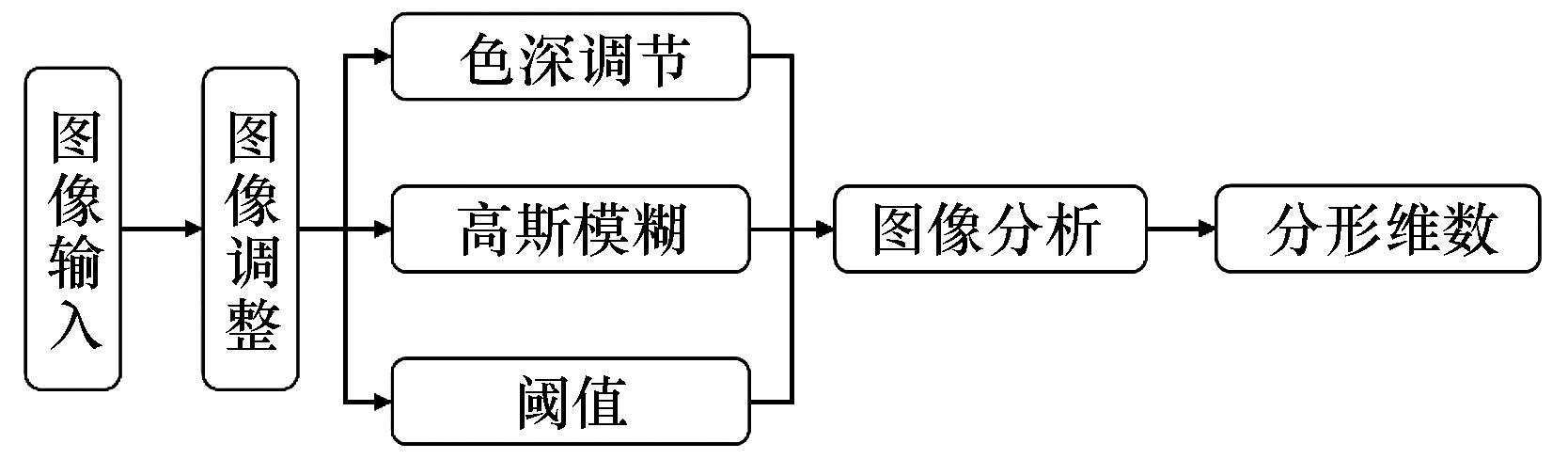

图5

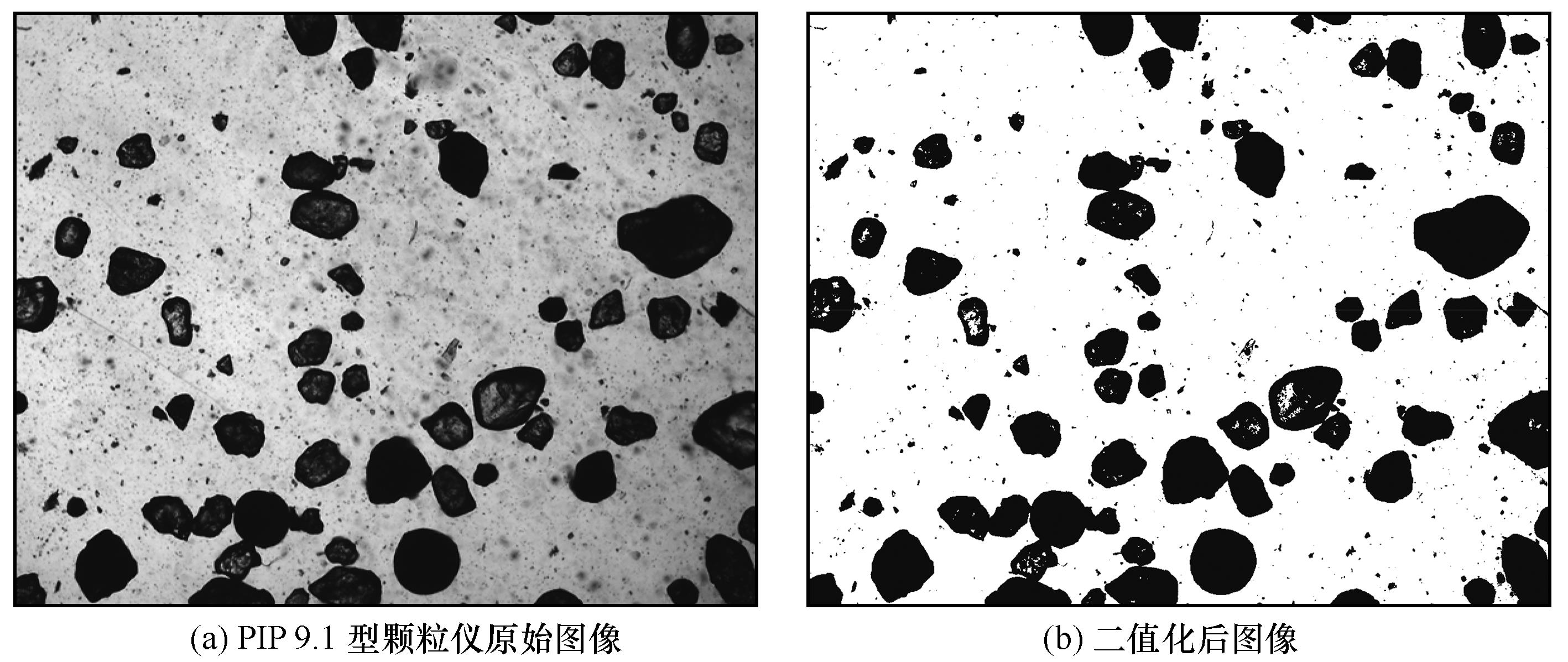

图6

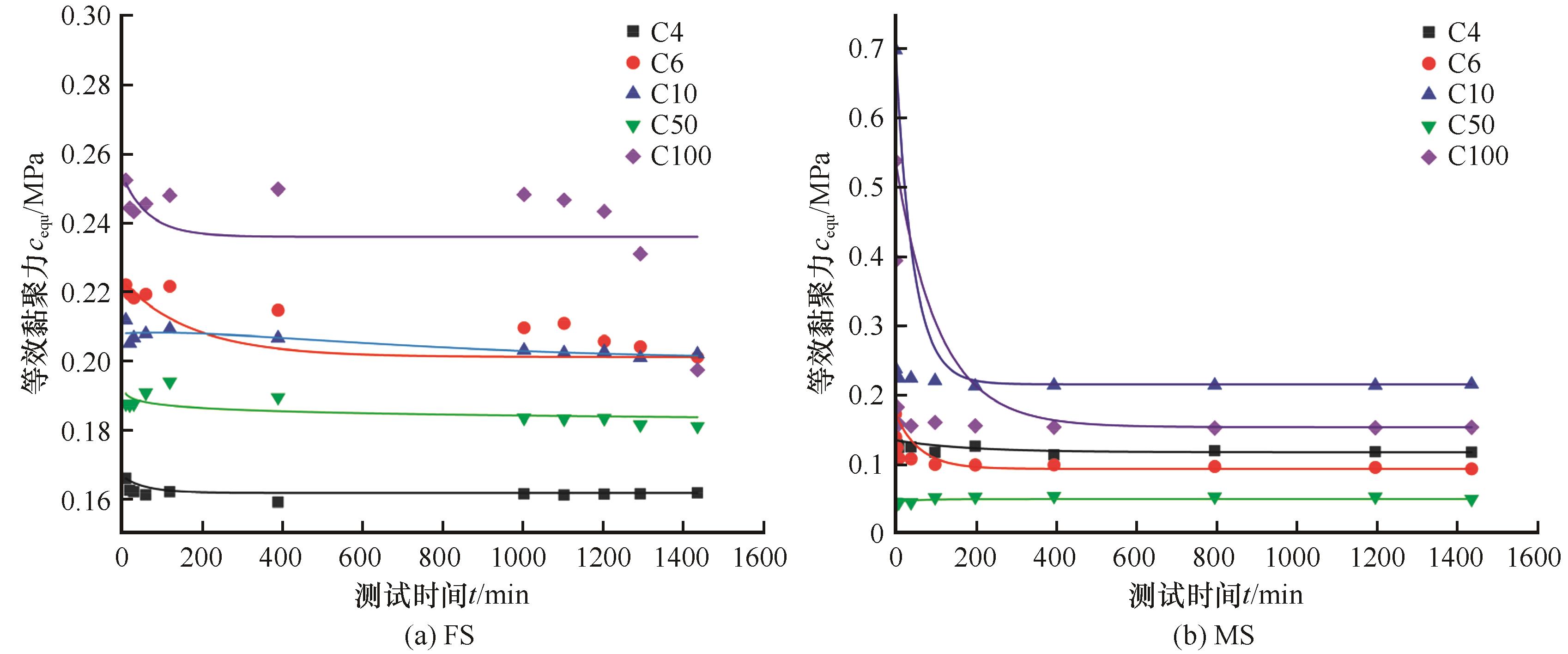

图7

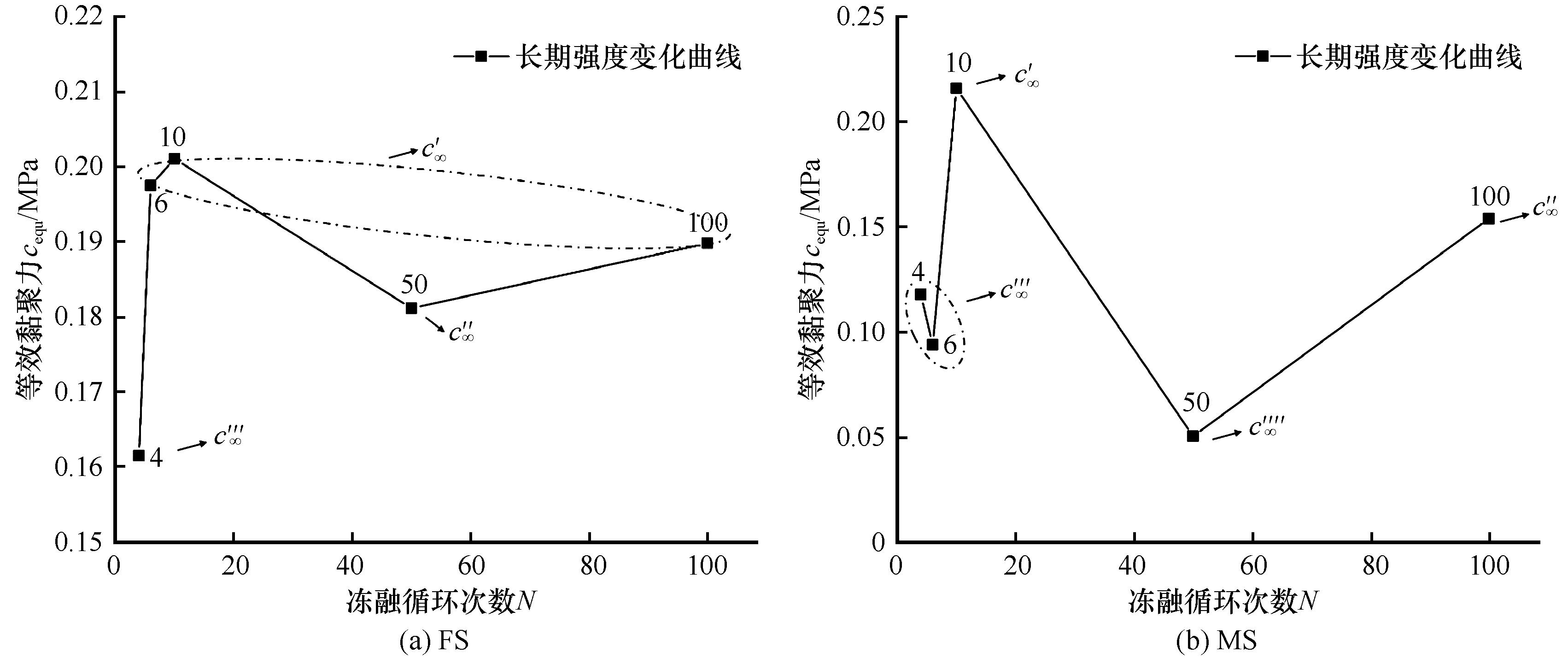

图8

表1

图9

图10

表2

表3

图11

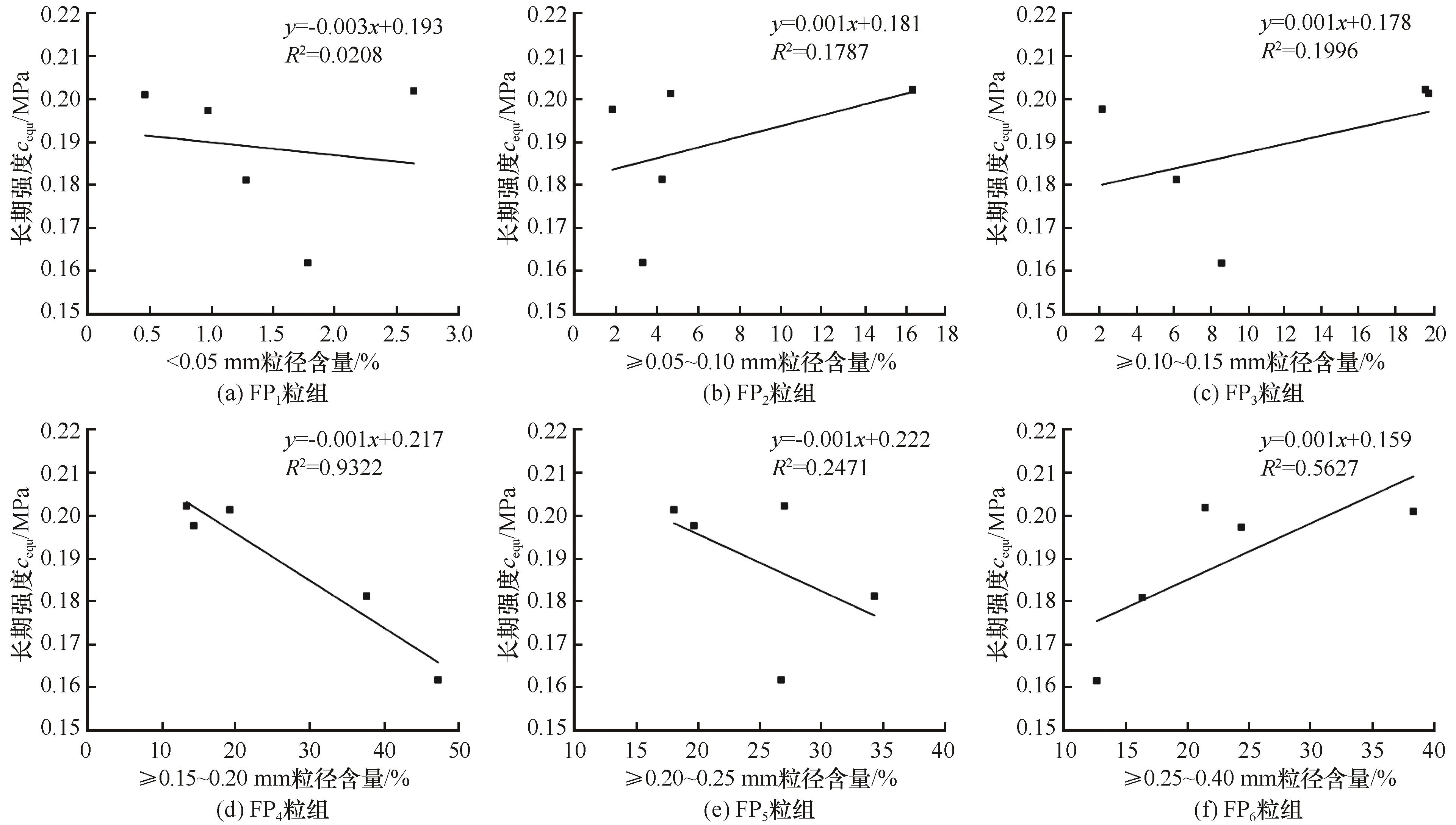

图12

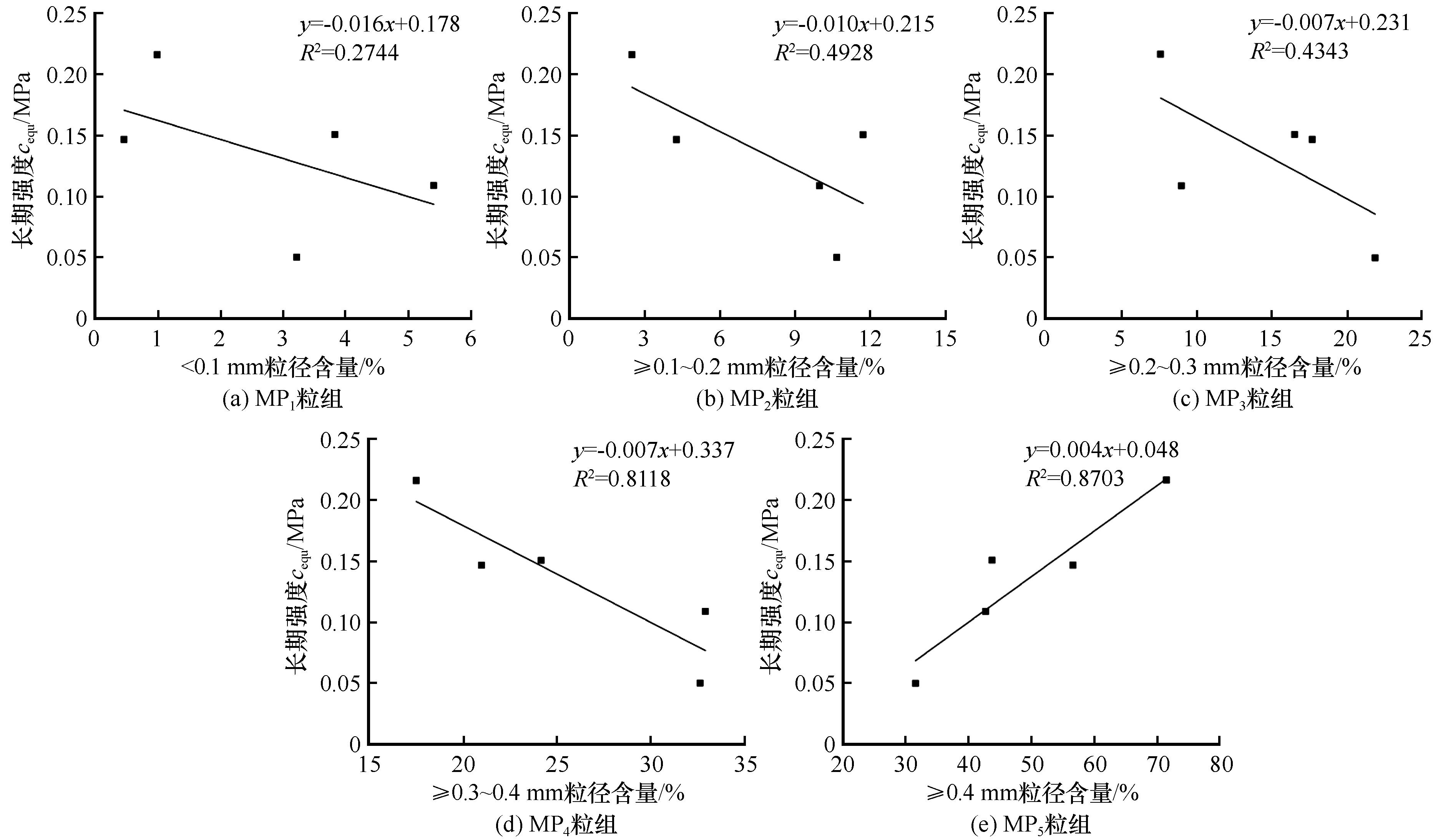

图13

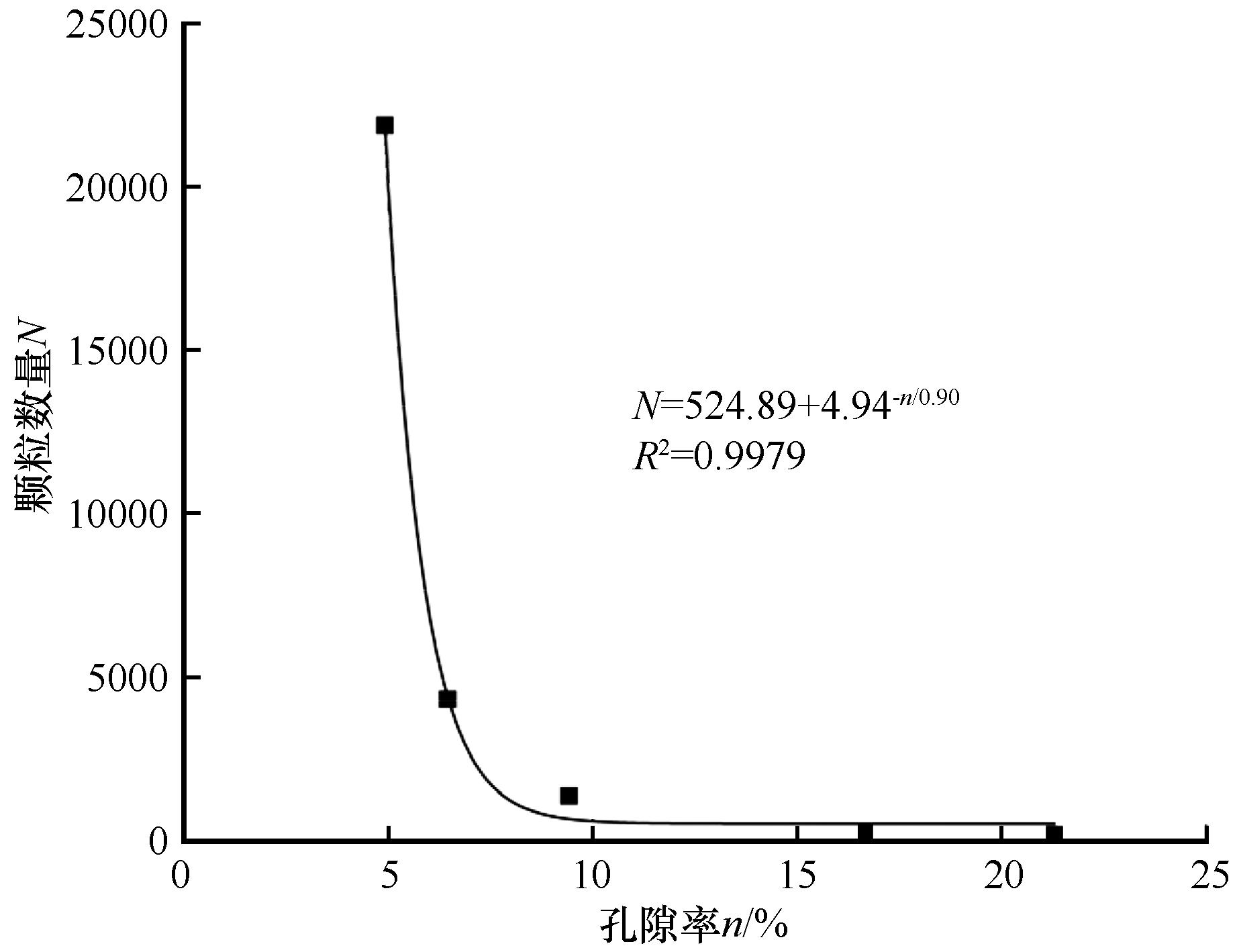

图14

图15

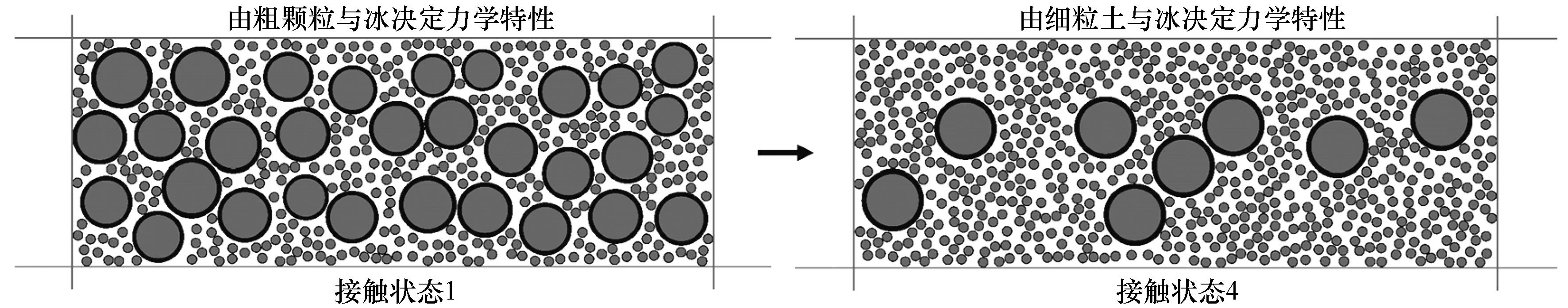

图16

参考文献 32

1	Ma Wei， Wang Dayan. Studies on frozen soil mechanics in China in past 50 years and their prospect［J］. Chinese Journal of Geotechnical Engineering， 2012， 34（4）： 625-640.
	马巍，王大雁. 中国冻土力学研究50 a回顾与展望［J］. 岩土工程学报， 2012， 34（4）： 625-640.
2	Liu Guimin， Zhang Bo， Wang Li， et al. Permafrost region and permafrost area in the globe and China［J/OL］. Earth Science， 2022 ［2022-05-03］. .
	刘桂民，张博，王莉，等. 全球和我国多年冻土分布范围和实际面积研究进展［J/OL］. 地球科学， 2022 ［2022-05-03］. .
3	Roman L T， Zhang Ze. Effect of cycles of freezing and thawing on the physical and mechanical properties of moraine loam［J］. Foundation and Soil Mechanics， 2010， 47（3）： 96-101.
4	Shen Jiejie， Wang Qing， Chen Yating， et al. Evolution process of the microstructure of saline soil with different compaction degrees during freeze-thaw cycles［J］. Engineering Geology， 2022， 304： 106699.
5	Tang Liyun， Li Gang， Luo Tao， et al. Mechanism of shear strength deterioration of soil-rock mixture after freeze-thaw cycles［J］. Cold Regions Science and Technology， 2022， 200： 103585.
6	Zhou Zhiwei， Li Guoyu， Shen Mingde， et al. Dynamic responses of frozen subgrade soil exposed to freeze-thaw cycles［J］. Soil Dynamics and Earthquake Engineering， 2022， 152： 107010.
7	Liu Bo， Ma Renming， Fan Haoming. Evaluation of the impact of freeze-thaw cycles on pore structure characteristics of black soil using X-ray computed tomography［J］. Soil and Tillage Research， 2021， 206： 104810.
8	Wang Yubin， Huang Ze， Qian Jiaxin， et al. Freeze-thaw cycles aggravated the negative effects of moss-biocrusts on hydraulic conductivity in sandy land［J］. Catena， 2021， 207： 105638.
9	Li Guoyu， Wang Fei， Ma Wei， et al. Variations in strength and deformation of compacted loess exposed to wetting-drying and freeze-thaw cycles［J］. Cold Regions Science and Technology， 2018， 151： 159-167.
10	Mandelbrot B B. Fractals： form， chance and dimension［M］. San Francisco， CA， USA： W. H. Freeman & Co.， 1978.
11	Tao Gaoliang， Zhang Jiru. Two categories of fractal models of rock and soil expressing volume and size-distribution of pores and grains［J］. Chinese Science Bulletin， 2009， 54（23）： 4458-4467.
	陶高粱，张季如. 表征孔隙及颗粒体积与尺度分布的两类岩土体分形模型［J］. 科学通报， 2009， 54（6）： 838-846.
12	Du Jun， Hou Kepeng， Liang Wei， et al. Experimental study of compaction characteristics and fractal feature in crushing of coarse-grained soils［J］. Rock and Soil Mechanics， 2013， 34（）： 155-161.
	杜俊，侯克鹏，梁维，等. 粗粒土压实特性及颗粒破碎分形特征试验研究［J］. 岩土力学， 2013， 34（）： 155-161.
13	Peng Ruidong， Yang Yancong， Ju Yang， et al. Computation of fractal dimension of rock pores based on gray CT images［J］. Chinese Science Bulletin， 2011， 56（31）： 3346-3357.
	彭瑞东，杨彦从，鞠杨，等. 基于灰度CT图像的岩石孔隙分形维数计算［J］. 科学通报， 2011， 56（26）： 2256-2266.
14	Li Xue， Liu Jiankun， Li Jinze. Fractal dimension， particle shape， and particle breakage analysis for calcareous sand［J］. Bulletin of Engineering Geology and the Environment， 2022， 81（3）： 106.
15	Chen Xin， Zhang Ze， Li Dongqing. Study on the pore features of freezing-thawing loess based on different fractal models［J］. Journal of Glaciology and Geocryology， 2020， 42（4）： 1238-1248.
	陈鑫，张泽，李东庆. 基于不同分形模型的冻融黄土孔隙特征研究［J］. 冰川冻土， 2020， 42（4）： 1238-1248.
16	Yu Qianmi. Study on evolutionary regularity of particle breakage coarse-grained soil［D］. Beijing： Beijing Jiaotong University， 2018： 27-34.
	于钱米. 粗粒土颗粒破碎演化规律研究［D］. 北京：北京交通大学， 2018： 27-34.
17	Wang Zhan， Zhang Yulong， Yu Na， et al. Effects of freezing-thawing on characteristics and fractal dimension of soil microaggregates［J］. Acta Pedologica Sinica， 2013， 50（1）： 83-88.
	王展，张玉龙，虞娜，等. 冻融作用对土壤微团聚体特征及分形维数的影响［J］. 土壤学报， 2013， 50（1）： 83-88.
18	Zhou Hong， Zhang Yuchuan， Zhang Ze， et al. Changing rule of long-term strength of frozen loess cohesion under impact of freeze-thaw cycle［J］. Rock and Soil Mechanics， 2014， 35（8）： 2241-2246.
	周泓，张豫川，张泽，等. 冻融作用下冻结黄土黏聚力长期强度变化规律［J］. 岩土力学， 2014， 35（8）： 2241-2246.
19	Liu Jiankun， Yu Qianmi， Liu Jingyu， et al. Influence of non-uniform distribution of fine soil on mechanical properties of coarse-grained soil［J］. Chinese Journal of Geotechnical Engineering， 2017， 39（3）： 562-572.
	刘建坤，于钱米，刘景宇，等. 细粒土不均匀分布对粗粒土力学特性的影响［J］. 岩土工程学报， 2017， 39（3）： 562-572.
20	Zhang Ze， Ma Wei， Qi Jilin. Structure evolution and mechanism of engineering properties change of soils under effect of freeze-thaw cycle［J］. Journal of Jilin University （Earth Science Edition）， 2013， 43（6）： 1904-1914.
	张泽，马巍，齐吉琳. 冻融循环作用下土体结构演化规律及其工程性质改变机理［J］. 吉林大学学报（地球科学版）， 2013， 43（6）： 1904-1914.
21	Bu Jianqing， Wang Tianliang. Influences of freeze-thaw and fines content on mechanical properties of coarse-grained soil［J］. Chinese Journal of Geotechnical Engineering， 2015， 37（4）： 608-614.
	卜建清，王天亮. 冻融及细粒含量对粗粒土力学性质影响的试验研究［J］. 岩土工程学报， 2015， 37（4）： 608-614.
22	Mazurov G P. Physical and mechanical properties of permafrost［M］. Liang Huisheng， Wu Qijian， trans. Beijing： China Coal Industry Publishing House， 1980： 135-142.
	马祖罗夫 Г П. 冻土物理力学性质［M］. 梁惠生，伍期建，译. 北京：煤炭工业出版社， 1980： 135-142.
23	Zhang Ze， Ma Wei， Zhang Zhongqiong， et al. Application of spherical template indenter to long-term strength tests for frozen soil［J］. Rock and Soil Mechanics， 2012， 33（11）： 3516-3520.
	张泽，马巍，张中琼，等. 球形模板压入仪在冻土长期强度测试中的应用［J］. 岩土力学， 2012， 33（11）： 3516-3520.
24	Yun Qingfei， Xie Chunlei， Zhang Ze， et al. The solution of the double-sphere model and experimental research of the long-term shear strength of frozen sand based on spherical template indenter test［J］. Journal of Glaciology and Geocryology， 2022， 44（2）： 485-494.
	恽晴飞，谢春磊，张泽，等. 球模仪测试冻结砂长期抗剪强度的双球模型解答及其试验研究［J］. 冰川冻土， 2022， 44（2）： 485-494.
25	Ivanovici M. Fractal dimension of color fractal images with correlated color components［J］. IEEE Transactions on Image Processing， 2020， 28： 8069-8082.
26	Li Yurong. Fractal dimension estimation for color texture images［J］. Journal of Mathematical Imaging and Vision， 2020， 62（1）： 37-53.
27	Xu Xuezu， Wang Jiacheng， Zhang Lixin. Physics of frozen soil［M］. Beijing： Science Press， 2001： 169.
	徐学祖，王家澄，张立新. 冻土物理学［M］. 北京：科学出版社， 2001： 169.
28	Chang Dan， Liu Jiankun， Li Xu. Experimental study on yielding and strength properties of silty sand under freezing-thawing cycles［J］. Chinese Journal of Rock Mechanics and Engineering， 2015， 34（8）： 1721-1728.
	常丹，刘建坤，李旭. 冻融循环下粉砂土屈服及强度特性的试验研究［J］. 岩石力学与工程学报， 2015， 34（8）： 1721-1728.
29	Chen Yulong， Zhang Yuning. Experimental study of effects of non-plastic fines on liquefaction properties of saturated sand［J］. Rock and Soil Mechanics， 2016， 37（2）： 507-516.
	陈宇龙，张宇宁. 非塑性细粒对饱和砂土液化特性影响的试验研究［J］. 岩土力学， 2016， 37（2）： 507-516.
30	Guo Zhijie. Effect of fine soil content on physical and mechanical properties of mixed coarse- and fine-grained soil［D］. Beijing： Beijing Jiaotong University， 2018： 25-27.
	郭志杰. 细粒含量对粗-细粒混合土物理力学特性的影响［D］. 北京：北京交通大学， 2018： 25-27.
31	Wu Qi， Chen Guoxing， Zhou Zhenglong， et al. Experimental investigation on liquefaction resistance of fine-coarse-grained soil mixtures based on theory of intergrain contact state［J］. Chinese Journal of Geotechnical Engineering， 2018， 40（3）： 475-485.
	吴琪，陈国兴，周正龙，等. 基于颗粒接触状态理论的粗细粒混合料液化强度试验研究［J］. 岩土工程学报， 2018， 40（3）： 475-485.
32	Bi Sheng， Chen Guoxing， Zhou Zhenglong， et al. Experimental study on influences of fines content and consolidation stress on shear modulus and damping ratio of saturated sand［J］. Chinese Journal of Geotechnical Engineering， 2017， 39（）： 48-52.
	毕昇，陈国兴，周正龙，等. 细粒含量及固结应力对饱和砂土动剪切模量和阻尼比影响试验研究［J］. 岩土工程学报， 2017， 39（）： 48-52.

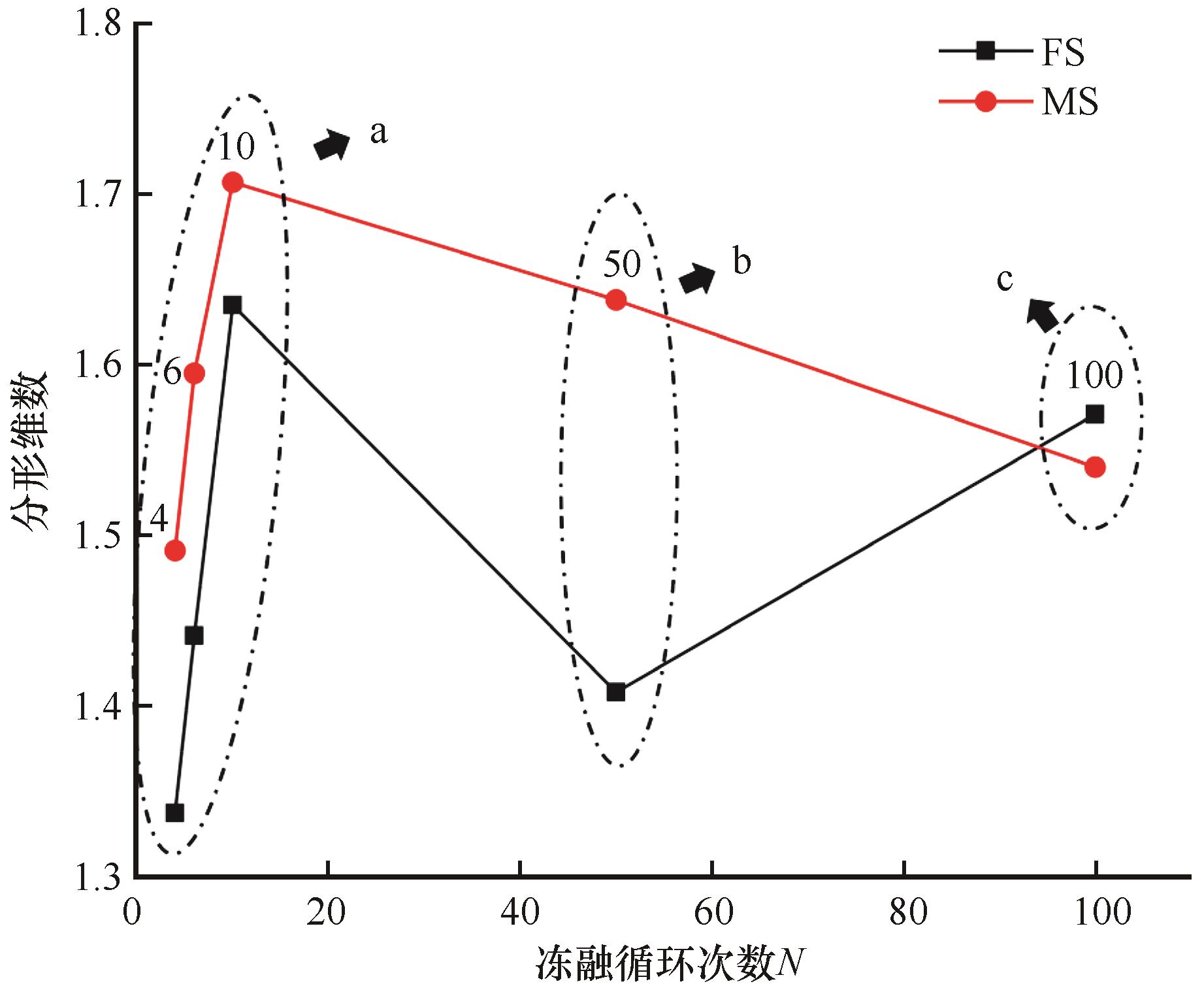

土样	冻融循环次数	拟合方程	确定系数R²	D_B
FS	4	y=-1.337x+11.657	0.99	1.337
	6	y=-1.441x+12.053	0.99	1.441
	10	y=-1.635x+12.970	0.99	1.635
	50	y=-1.408x+12.964	0.99	1.408
	100	y=-1.571x+12.562	0.99	1.571
MS	4	y=-1.491x+12.365	0.99	1.491
	6	y=-1.595x+12.650	0.99	1.595
	10	y=-1.707x+12.068	0.99	1.707
	50	y=-1.638x+12.914	0.99	1.638
	100	y=-1.540x+12.541	0.99	1.540

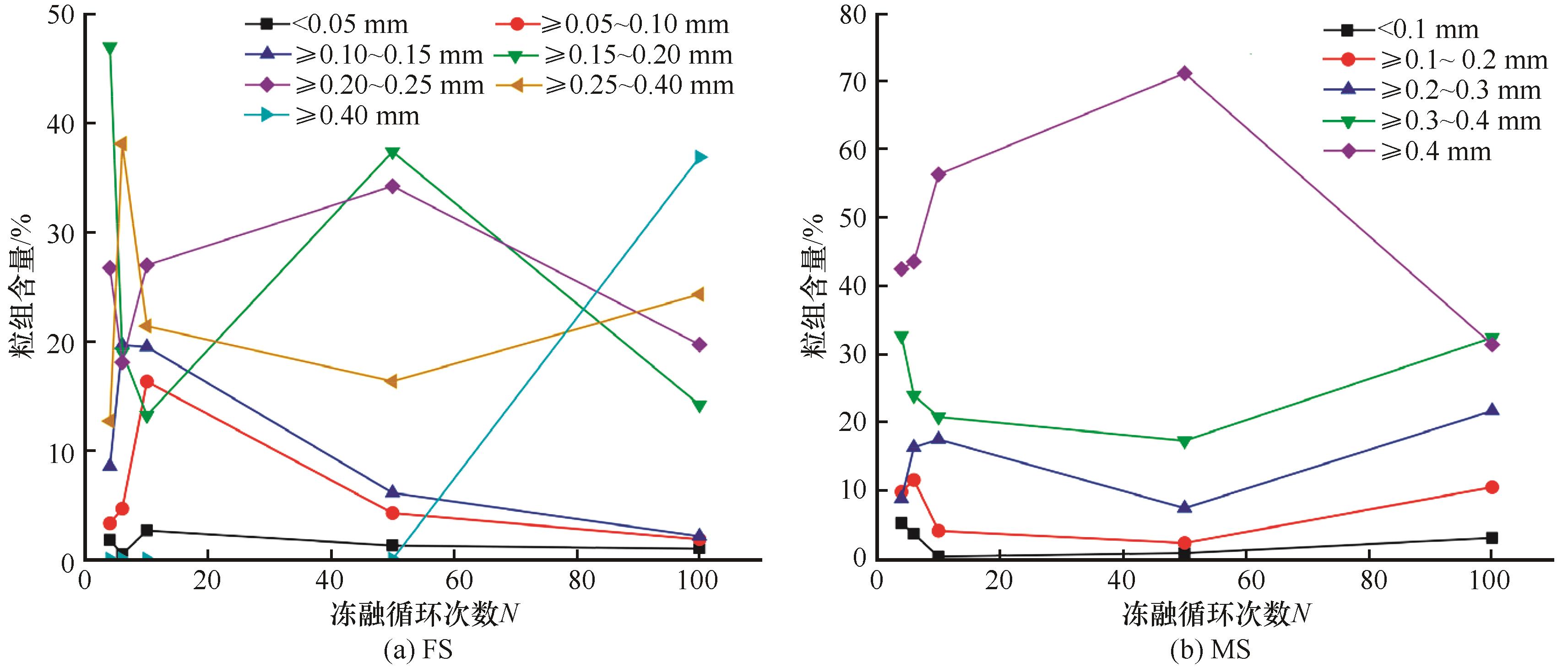

冻融循环次数	粒径分组/mm								不均匀系数C_u	曲率系数C_c	体积平均粒径/mm	颗数平均粒径/mm
	<0.05	≥0.05~0.10	≥0.10~0.15	≥0.15~0.20	≥0.20~0.25		≥0.25~0.40	≥0.40
	FP₁	FP₂	FP₃	FP₄	FP₅		FP₆	FP₇
4	1.78	3.31	8.53	46.98		26.72	12.67	0	1.77	0.95	0.17	0.034
6	0.46	4.66	19.66	19.03		18.07	38.12	0	1.85	0.98	0.20	0.058
10	2.64	16.31	19.48	13.20		26.98	21.39	0	2.44	1.08	0.17	0.038
50	1.28	4.24	6.10	37.39		34.23	16.33	0	1.93	1.31	0.19	0.035
100	0.97	1.84	2.12	14.18		19.69	24.30	36.89	1.76	1.24	0.29	0.032

冻融循环次数	粒径分组/mm					不均匀系数C_u	曲率系数C_c	体积平均粒径/mm	颗数平均粒径/mm
	<0.10	≥0.10~0.20	≥0.20~0.30	≥0.30~0.40	≥0.40
	MP₁	MP₂	MP₃	MP₄	MP₅
4	5.42	10.00	8.98	32.90	42.70	2.66	1.65	0.29	0.032
6	3.84	11.74	16.52	24.16	43.75	2.08	1.17	0.30	0.061
10	0.47	4.28	17.70	20.98	56.56	1.82	0.93	0.34	0.089
50	1.00	2.50	7.60	17.50	71.39	1.93	1.01	0.38	0.034
100	3.23	10.69	21.88	32.62	31.60	1.71	1.18	0.28	0.029
