青藏高原公路路基周边风场特征风洞实验研究

doi:10.7522/j.issn.1000-0240.2021.0031

冰川冻土 ›› 2021, Vol. 43 ›› Issue (2): 474-483.doi: 10.7522/j.issn.1000-0240.2021.0031

青藏高原公路路基周边风场特征风洞实验研究

陈领¹^,²(), 马巍¹^,², 穆彦虎¹^,²(), 虞洪³, 张坤⁴, 栗晓林¹^,²

^1.中国科学院西北生态环境资源研究院冻土工程国家重点实验室, 甘肃兰州 730000
^2.中国科学大学, 北京 100049
^3.兰州理工大学土木工程学院, 甘肃兰州 730050
^4.甘肃省交通科学研究院集团有限公司, 甘肃兰州 730000

收稿日期:2020-09-25 修回日期:2020-12-10 出版日期:2021-04-30 发布日期:2021-05-18
通讯作者: 穆彦虎 E-mail:chenling@lzb.ac.cn;muyanhu@lzb.ac.cn
作者简介:陈领，硕士研究生，主要从事高海拔地区公路路基周边流场分布研究. E-mail：chenling@lzb.ac.cn
基金资助:
国家自然科学基金项目(41772325)

Wind tunnel test on wind flow around highway embankment on the Qinghai-Tibet Plateau

Ling CHEN¹^,²(), Wei MA¹^,², Yanhu MU¹^,²(), Hong YU³, Kun ZHANG⁴, Xiaolin LI¹^,²

^1.State Key Laboratory of Frozen Soil Engineering，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China
^2.University of Chinese Academy of Sciences，Beijing 100049，China
^3.School of Civil Engineering，Lanzhou University of Technology，Lanzhou 730050，China
^4.Gansu Provincial Transportation Research Institute Group Co. ，Ltd. ，Lanzhou 730000，China

Received:2020-09-25 Revised:2020-12-10 Online:2021-04-30 Published:2021-05-18
Contact: Yanhu MU E-mail:chenling@lzb.ac.cn;muyanhu@lzb.ac.cn

摘要/Abstract

摘要：

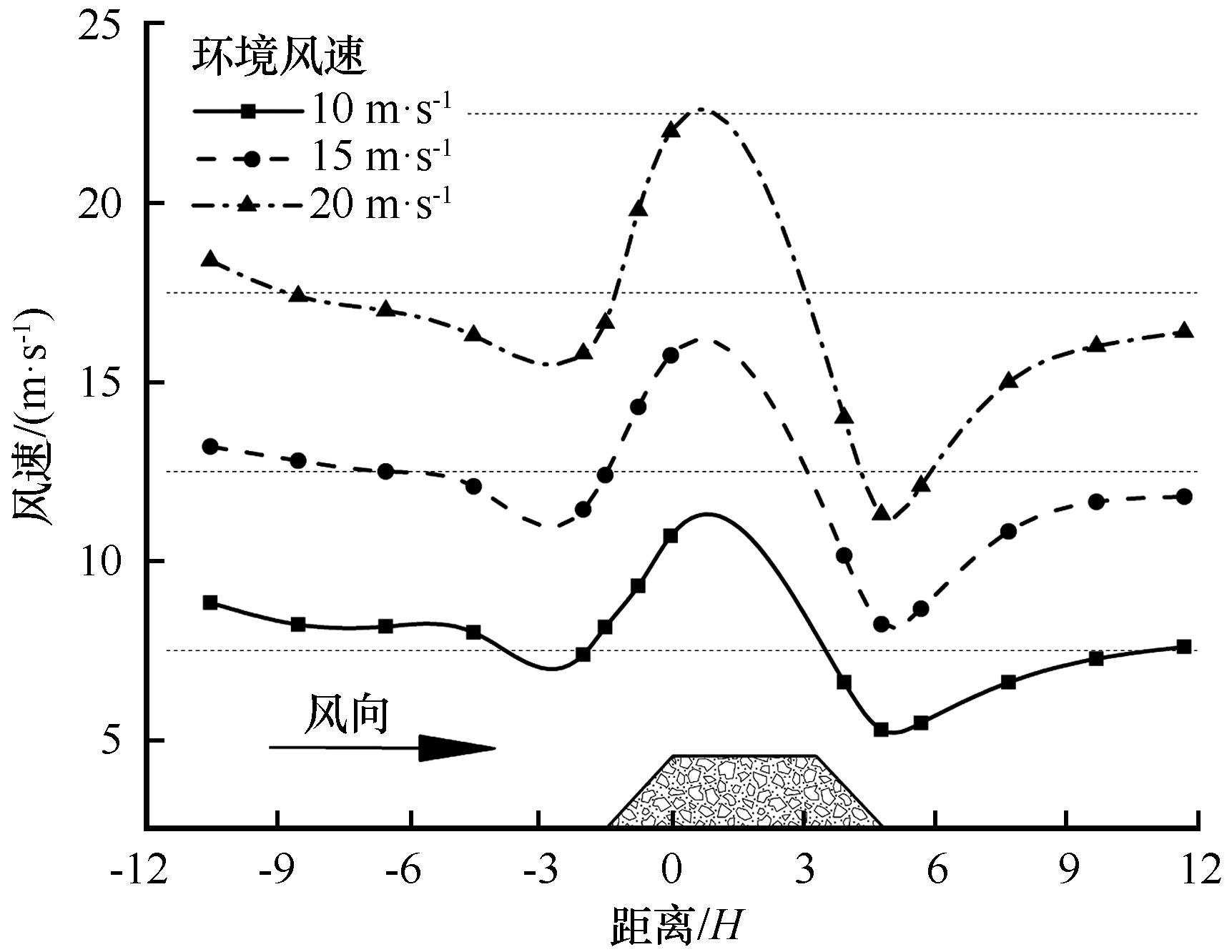

路基高度是影响冻土路基工程热力稳定性的一个重要指标。同时，不同高度的路基对其周边风场的扰动也将不同，进而影响到局地的地-气能量交换过程。为揭示不同高度路基对其周边风场特征的影响规律及程度，基于风洞实验，研究了3种环境风速条件下青藏高原典型高度公路路基周边风场分布特征，并进行了量化分区。结果表明：路基坡前为流场减速区，不同高度情况下路基坡前减速区水平范围差异显著。10 m·s^-1环境风速条件下，3、4和5 m高路基坡前减速区水平范围约为1.8、2.2和2.5倍路基高度（H）。在路基坡前减速区0.3~1.1 m高度范围内，随环境风速增加，同一水平高度流场在靠近路基过程中风速的变化率呈下降趋势。路基上部为流场加速区，路肩处风速增长幅度与路基高度呈正相关。路基坡后为低速回流区，路基高度越大，低速回流区水平范围越大，10 m·s^-1环境风速条件下，3、4和5 m高度路基坡后低速回流区水平范围分别约为2.0H、3.0H和4.1H。低速回流区后，流场逐渐恢复到初始运动状态，其消散恢复区水平范围与环境风速密切相关，但与路基高度关系不显著，10 m·s^-1环境风速条件下，3、4和5 m高度路基坡后消散恢复区水平范围均约为9.8H。通过考虑路基高度对其周边风场分布的影响，可为块石、通风管、热管等冻土路基结构的设计和布局优化提供参考。

关键词: 路基周边风场, 风洞实验, 路基高度, 环境风速, 路基结构

Abstract:

The hight is an important factor for the long-term thermo-mechanical stability of highway embankment in permafrost zones. Moreover， the embankment with different hights will exert different impacts on the wind flow around it， which would furtherly affect the ground-air energy exchange process. In order to reveal the influence of embankment height on the wind flow around the embankment， the distribution characteristics of wind flow around highway embankment with different heights were investigated with three ambient wind speeds by the wind tunnel test. The results showed that the front of embankment was a deceleration zone of wind flow， and the range of the zone was close related to the embankment hight. When the ambient wind speed was 10 m·s^-1， the deceleration zones of the embankment with the heights of 3， 4 and 5 m were 1.8， 2.2 and 2.5 times of the embankment hight （H）， respectively. Within the heights from 0.3 to 1.1 m before the windward side of embankment， the change rate of the wind speed decreased with the increasing ambient wind speed when the flow field got close to the embankment. The upper part of the embankment was the acceleration zone of wind flow， and the increase of the wind speed on the embankment shoulder was positively correlated with the height. There was a reflux zone with low wind speed at the leeward side of the embankment. The greater the embankment hight was， the wider the reflux zone would be. When the ambient wind speed was 10 m·s^-1， the horizontal range of the reflux zone was 2.0H， 3.0H and 4.1H corresponding to the embankment hights of 3， 4 and 5 m， respectively. When the wind flow away from the leeward side of embankment， the wind flow recovered gradually to the natural conditions. The horizontal range of the recovery zone of the wind flow was closely related to the ambient wind speed， but had no significant relationship with the embankment hight. The horizontal range of the recovery zone of the wind flow was approximately 9.8H when the ambient wind speed was 10 m·s^-1. The study could provide informative reference for the design and construction of embankment equipped with the air-cooled structures， including the crushed rock layers， ventilation ducts and thermosyphons.

Key words: wind flow around highway embankment, wind tunnel test, embankment hight, ambient wind speed, embankment structures

中图分类号:

U419.92

陈领, 马巍, 穆彦虎, 虞洪, 张坤, 栗晓林. 青藏高原公路路基周边风场特征风洞实验研究[J]. 冰川冻土, 2021, 43(2): 474-483.

Ling CHEN, Wei MA, Yanhu MU, Hong YU, Kun ZHANG, Xiaolin LI. Wind tunnel test on wind flow around highway embankment on the Qinghai-Tibet Plateau[J]. Journal of Glaciology and Geocryology, 2021, 43(2): 474-483.

图/表 13

图1

图2

图3

图4

图5

图6

图7

图8

图9

表1

表2

图10

表3

参考文献 33

1	Jin Huijun， Yu Qihao， Wang Saoling， et al. Changes in permafrost environments along the Qinghai-Tibet engineering corridor induced by anthropogenic activities and climate warming［J］. Cold Regions Science and Technology， 2008， 53（3）： 317-333.
2	Ma Wei， Mu Yanhu， Xie Shengbo， et al. Thermal-mechanical influences and environmental effects of expressway construction on the Qinghai-Tibet permafrost engineering corridor［J］. Advances in Earth Science， 2017， 32（5）： 459-464.
	马巍，穆彦虎，谢胜波，等. 青藏高速公路修筑对冻土工程走廊的热力影响及环境效应［J］. 地球科学与进展， 2017， 32（5）： 459-464.
3	Wang Chengjin， Ding Jinxue， Yang Wei. Policy and spatial effect of expressway planning network in China［J］. Acta Geographica Sinica， 2011， 66（8）： 1076-1088.
	王成金，丁金学，杨威. 中国高速公路规划网的空间效应与政策机制［J］. 地理学报， 2011， 66（8）： 1076-1088.
4	Wang Shaoling. Study on permafrost degradation and permafrost environment change in Qinghai-Tibet Plateau［J］. Arid Land Geography， 1997， 16（1）： 1-7.
	王邵令. 青藏高原冻土退化与冻土环境变化探讨［J］. 干旱区地理， 1993， 16（1）： 1-7.
5	Niu Fujun， Ma Wei， Wu Qingbo. Thermal stability of roadbeds of the Qinghai-Tibet Railway in permafrost regions and the main freezing-thawing hazards［J］. Journal of Earth Sciences and Environment， 2011， 33（2）： 196-206.
	牛富俊，马巍，吴青柏. 青藏铁路主要冻土路基工程热稳定性及主要冻融灾害［J］. 地球科学与环境学报， 2011， 33（2）： 196-206.
6	Wei Ma， Mu Yanhu， Wu Qingbai， et al. Characteristics and mechanisms of embankment deformation along the Qinghai-Tibet Railway in permafrost regions［J］. Cold Regions Science and Technology， 2011， 67： 178-186.
7	Cheng Guodong， Zhao Lin. The problems associated with permafrost in the development of the Qinghai-Xizang Plateau［J］. Quaternary Sciences， 2000（6）： 521-531.
	程国栋，赵林. 青藏高原开发中的冻土问题［J］. 第四纪研究， 2000（6）： 521-531.
8	Guo Zhenggang， Niu Fujun， Shen Hu， et al. Changes of grassland ecosystem due to degradation of permafrost frozen soil in the Qinghai-Tibet Plateau［J］. Acta Ecological Sinica， 2007， 27（8）： 3294-3301.
	郭正刚，牛富俊，湛虎，等. 青藏高原北部多年冻土退化过程中生态系统的变化特征［J］. 生态学报， 2007， 27（8）： 3294-3301.
9	Dahe Qing， Ding Yihui， Wang Shaowu. A study of environment changes and its impacts in western China［J］. Earth Science Frontiers， 2002， 9（2）： 321-328.
	秦大河，丁一汇，王绍武，等. 中国西部环境演变及其影响研究［J］. 地学前缘， 2002， 9（2）： 321-328.
10	Wang Yibo， Wang Gengxu， Chang Juan. Impacts of human activity on permafrost environment of the Tibetan Plateau［J］. Journal of Glaciology and Geocryology， 2004， 26（5）： 523-527.
	王一博，王根绪，常娟. 人类活动对青藏高原冻土环境的影响［J］. 冰川冻土， 2004， 26（5）： 523-527.
11	Cheng Guodong， Jin Huijun. Groundwater in the permafrost regions on the Qinghai-Tibet Plateau and it changes［J］. Hydrogeology & Engineering Geology， 2013， 40（1）： 1-11.
	程国栋，金会军. 青藏高原多年冻土区地下水及其变化［J］. 水文地质工程地质， 2013， 40（1）： 1-11.
12	Huang Runqiu， Wang Shijing. Interaction between human engineering activity and geoenvironment and its environment effects［J］. Journal of Geological Hazards and Environment Preservation， 1997， 8（1）： 19-26.
	黄润秋. 论人类工程活动与地质环境的相互作用及其环境效应［J］. 地质灾害与环境保护， 1997， 8（1）： 19-26.
13	Zhang Kecun， Qu Jianjun， Yao Zhengyi， et al. Sand damage and its control along the Golha Section of the Qinghai-Tibet Railway［J］. Arid Land Geography， 2014， 37（1）： 74-80.
	张克存，屈建军，姚正毅，等. 青藏铁路格拉段风沙危害及其防治［J］. 干旱区地理， 2014， 37（1）： 74-80.
14	Li Sunping， Jiang Fuqiang， Xue Chunxiao， et al. Field investigation of sand disaster and prevention research on the Golmud-Lhasa Section of Qinghai-Tibet Railway［J］. Journal of Railway Engineering Society， 2014， 31（5）： 1-5.
	李顺平，蒋富强，薛春晓，等. 青藏铁路格拉段沙害现场调查及防治研究［J］. 铁道工程学报， 2014， 31（5）： 1-5.
15	Xie Shengbo， Qu Jianjun， Zu Ruiping， et al. Findings and implications of the effect of desertification on permafrost land temperature on the Tibetan Plateau［J］. Chinese Science Bulletin， 2012， 57（6）： 393-396.
	谢胜波，屈建军，俎瑞平，等. 沙漠化对青藏高原冻土地温影响的新发现及意义［J］. 科学通报， 2012， 57（6）： 393-396.
16	Chen Lin， Yu Wenbing， Han Fenglei， et al. Impacts of aeolian sand on cooling effect of crushed-rock embankment of Qinghai-Tibet Railway［J］. Journal of Glaciology and Geocryology， 2015， 37（1）： 147-155.
	陈琳，喻文兵，韩风雷，等. 风积沙对青藏铁路块碎石路基降温效果的影响［J］. 冰川冻土， 2015， 37（1）： 147-155.
17	Mu Yanhu， Ma Wei， Sun Zhizhong， et al. Comparative analysis of cooling effect of crushed rock embankment along the Qinghai-Tibet Railway［J］. Rock and Soil Mechanics， 2010， 31（1）： 284-292.
	穆彦虎，马巍，孙志忠，等. 青藏铁路块石路基冷却降温效果对比分析［J］. 岩土力学， 2010， 31（1）： 284-292.
18	Sun Zhizhong， Ma Wei， Li Dongqing. Study of adjusting temperature effect of ripped-rock in-situ［J］. Rock and Soil Mechanics， 2006， 27（11）： 2001-2004.
	孙志忠，马巍，李东庆. 冻土区块石护坡路基调温效果试验研究［J］. 岩土力学， 2006， 27（11）： 2001-2004.
19	Wu Qingbai， Dong Xianfu， Jiang Guanli. Cooling effect differences of soil beneath open and closed block-stone embankments［J］. Chinese Journal of Rock Mechanics and Engineering， 2006， 25（12）： 2565-2571.
	吴青柏，董献付，蒋观利. 开放和封闭条件下块石结构路基下部土体降温效果差异［J］. 岩土力学与工程学报， 2006， 25（12）： 2565-2571.
20	Zhang Mingyi， Lai Yuanming， Yu Wenbing， et al. Contrast experimental study on cooling effect and mechanism between closed and open riprapped-embankments［J］. Chinese Journal of Rock Mechanics and Engineering， 2005， 24（15）： 2671-2677.
	张明义，赖远明，喻文兵，等. 封闭与开放抛石路基降温效果及机理对比试验研究［J］. 岩土力学与工程学报， 2005， 24（15）： 2671-2677.
21	Lai Yuanming， Zhang Mingyi， Yu Wenbing， et al. Experimental study on the cooling effect and mechanism of closed ripped-rock embankment［J］. Journal of Glaciology and Geocryology， 2004， 26（5）： 576-581.
	赖远明，张明义，喻文兵，等. 封闭条件下抛石路基降温效果及机理的实验研究［J］. 冰川冻土， 2004， 26（5）： 576-581.
22	Yu Wenbing， Liu Weibo， Chen Lin， et al. Evaluation of cooling effects of crushed rock under sanding-filling and climate warning scenarios on the Tibet Plateau［J］. Applied Thermal Engineering， 2016， 92： 130-136.
23	Chen Lin， Yu Wenbing， Yang Chensong， et al. Conductivity of aeolian sand on the Tibetan Plateau based on microstructure［J］. Journal of Glaciology and Geocryology， 2014， 36（5）： 1220-1226.
	陈琳，喻文兵，杨成松，等. 基于微观结构的青藏高原风积沙导热系数变化机理研究［J］. 冰川冻土， 2014， 36（5）： 1220-1226.
24	Shi Long， Jiang Fuqiang， Han Fenglei. Numerical simulation of response law of wind-blown sand flow around the railway embankment［J］. Journal of the China Railway Society， 2014， 36（5）： 82-87.
	石龙，蒋富强，韩峰雷. 风沙两相流对铁路路堤响应规律的数值模拟研究［J］. 铁道学报， 2014， 36（5）： 82-87.
25	Zu Ruiping， He Zhilin， Zong Yumei， et al. Review on the influences of sand accumulation on permafrost in the Tibetan Plateau［J］. Journal of Desert Research， 2014， 34（5）： 1208-1214.
	俎瑞平，贺志霖，宗玉梅，等. 青藏高原风沙堆积对多年冻土影响研究进展［J］. 中国沙漠， 2014， 34（5）： 1208-1214.
26	Zhang Kecun， Niu Qinghe， Qu Jianjun， et al. Study on the characteristics of flow field and the mechanism of wind-blown sand disasters in the Tuotuohe region along the Qinghai-Tibet Railway［J］. Arid Land Geography， 2010（2）： 303-308.
	张克存，牛清河，屈建军，等. 青藏铁路沱沱河路段流场特征及沙害形成机理［J］. 干旱区研究， 2010（2）： 303-308.
27	Xie Shengbo， Qu Jianjun， Han Qingjie， et al. Experimental definition and its significance on the minimum safe distance of blown sand between the proposed Qinghai-Tibet Expressway and the existing Qinghai-Tibet Railway［J］. Science China： Technological Sciences， 2020， 63： 2664-2676.
28	Li Xiaolin， Ma Wei， Mu Yanhu， et al. Comparing thermal performances of expressways constructed with an integral embankment and two separated embankments in permafrost zones［J］. Cold Regions Science and Technology， 2020， 170： 102939.
29	Zhang Jianming， Zhang Jinzhao， Liu Yongzhi， et al. Study on the reasonable embankment height of Qinghai-Tibet Railway in permafrost regions［J］. China Railway Science， 2006， 27（5）： 28-34.
	张建明，章金钊，刘永智. 青藏铁路冻土路基合理路堤高度研究［J］. 中国铁道科学， 2006， 27（5）： 28-34.
30	Dong Zhibao， Wang Hongtao， Liu Xiaoping， et al. The blown sand flux over a sandy surface： a wind tunnel investigation on the fetch effect［J］. Geomorphology， 2004， 57（1/2）： 117-127.
31	Chai Mingtang， Mu Yanhu， Zhang Jianming， et al. Characteristics of asphalt pavement damage in degrading permafrost regions： case study of the Qinghai-Tibet Highway， China［J］. Journal of Cold Regions Engineering， 2018， 32（2）： 05018003.
32	Niu Fujun， Ma Wei， Lai Yuanming. Priliminary analysis on engineering effect of ventilation embankment at Beiluhe testing section of Qinghai-Tibet Railway［J］. Chinese Journal of Rock Mechanics and Engineering， 2003， 22（2）： 2652-2658.
	牛富俊，张建明，张钊. 青藏铁路北麓河试验段冻土工程地质特征及评价［J］. 冰川冻土， 2002， 24（3）： 264-269.
33	Xin Guowei， Huang Ning， Zhang Jie. Wind-tunnel experiment on sand deposition mechanism and optimal measures of wind-break wall along railway on strong wind area［J］. Chinese Journal of Theoretical and Applied Mechanics， 2020， 52（3）： 635-644.
	辛国伟，黄宁，张洁. 大风区铁路沿线挡风墙积沙机理及优化措施的风洞实验研究［J］. 力学学报， 2020， 52（3）： 635-644.

环境风速/（m·s^-1）	坡前减速范围/H	坡后低速回流区/H	路肩风速增加幅度/%
10	2.3	2.8	33.3
15	2.8	2.9	34.6
20	4.6	3.0	37.1

环境风速/（m·s^-1）	K_0.3	K_0.6	K_1.1
15	0.19	0.29	0.27
20	0.15	0.27	0.24
