2017 - 2018年冬季乌梁素海湖冰表面裂缝形态分析

doi:10.7522/j.issn.1000-0240.2020.0066

冰川冻土 ›› 2020, Vol. 42 ›› Issue (3): 919-926.doi: 10.7522/j.issn.1000-0240.2020.0066

2017 - 2018年冬季乌梁素海湖冰表面裂缝形态分析

李伟¹(), 卢鹏¹(), 李志军¹, 庄峰¹, 卢志明¹, 李国玉²

^1.大连理工大学海岸和近海工程国家重点实验室，辽宁大连 116024
^2.中国科学院西北生态环境资源研究院冻土工程国家重点实验室，甘肃兰州 730000

收稿日期:2018-04-10 修回日期:2019-08-19 出版日期:2020-10-31 发布日期:2020-12-08
通讯作者: 卢鹏 E-mail:wli@mail.dlut.edu.cn;lupeng@dlut.edu.cn
作者简介:李伟（1992 - ），男，山西吕梁人， 2016年在哈尔滨工程大学获学士学位，现为大连理工大学在读硕士研究生，从事海冰卫星遥感图像分析研究. E-mail： wli@mail.dlut.edu.cn
基金资助:
国家自然科学基金项目(51579028);冻土工程国家重点实验室开放基金项目(SKLFSE201604);工信部高技术船舶项目(350631009)

Analysis of ice cracks morphology on lake surface of Lake Wuliangsuhai in the winter of 2017 - 2018

Wei LI¹(), Peng LU¹(), Zhijun LI¹, Feng ZHUANG¹, Zhiming LU¹, Guoyu LI²

^1.State Key Laboratory of Coastal and Offshore Engineering，Dalian University of Technology，Dalian 116024，China
^2.State Key Laboratory of Frozen Soil Engineering，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China

Received:2018-04-10 Revised:2019-08-19 Online:2020-10-31 Published:2020-12-08
Contact: Peng LU E-mail:wli@mail.dlut.edu.cn;lupeng@dlut.edu.cn

摘要/Abstract

摘要：

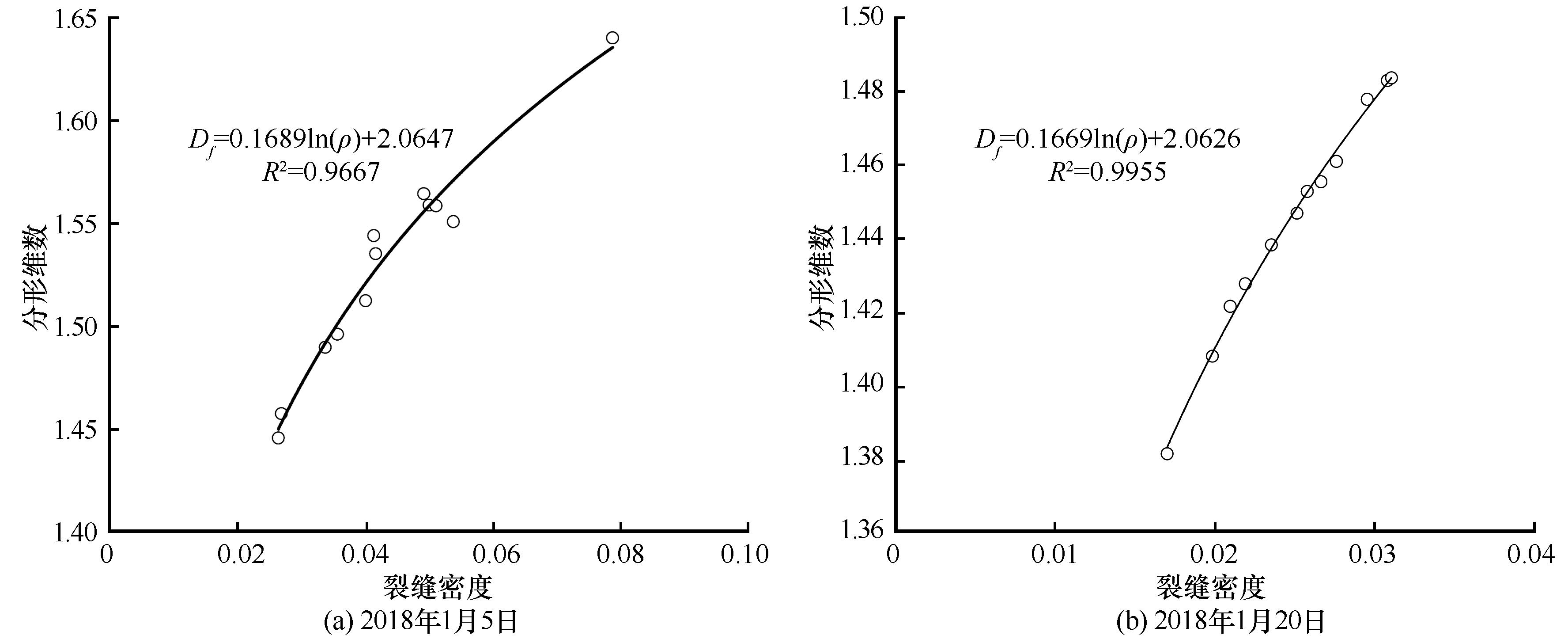

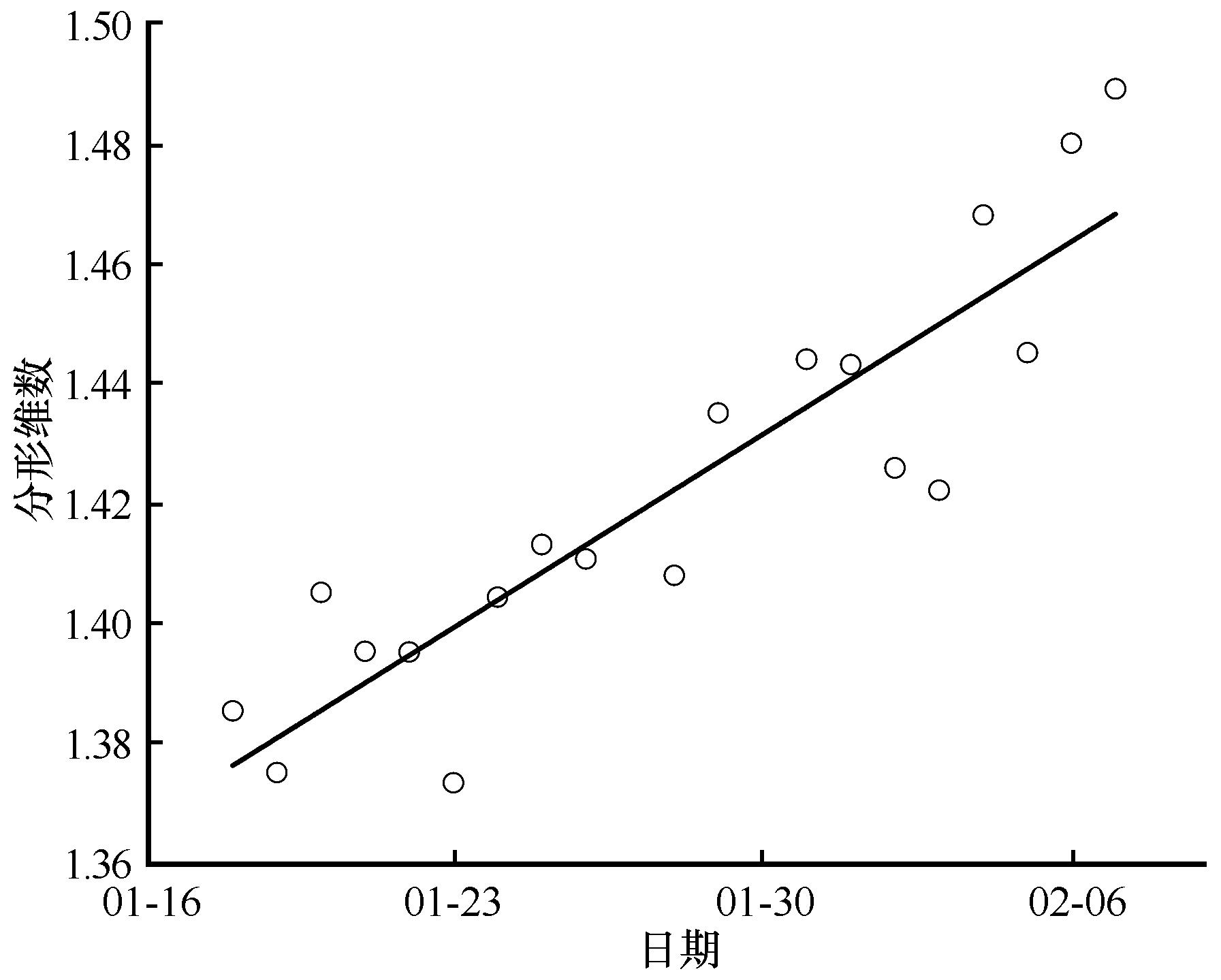

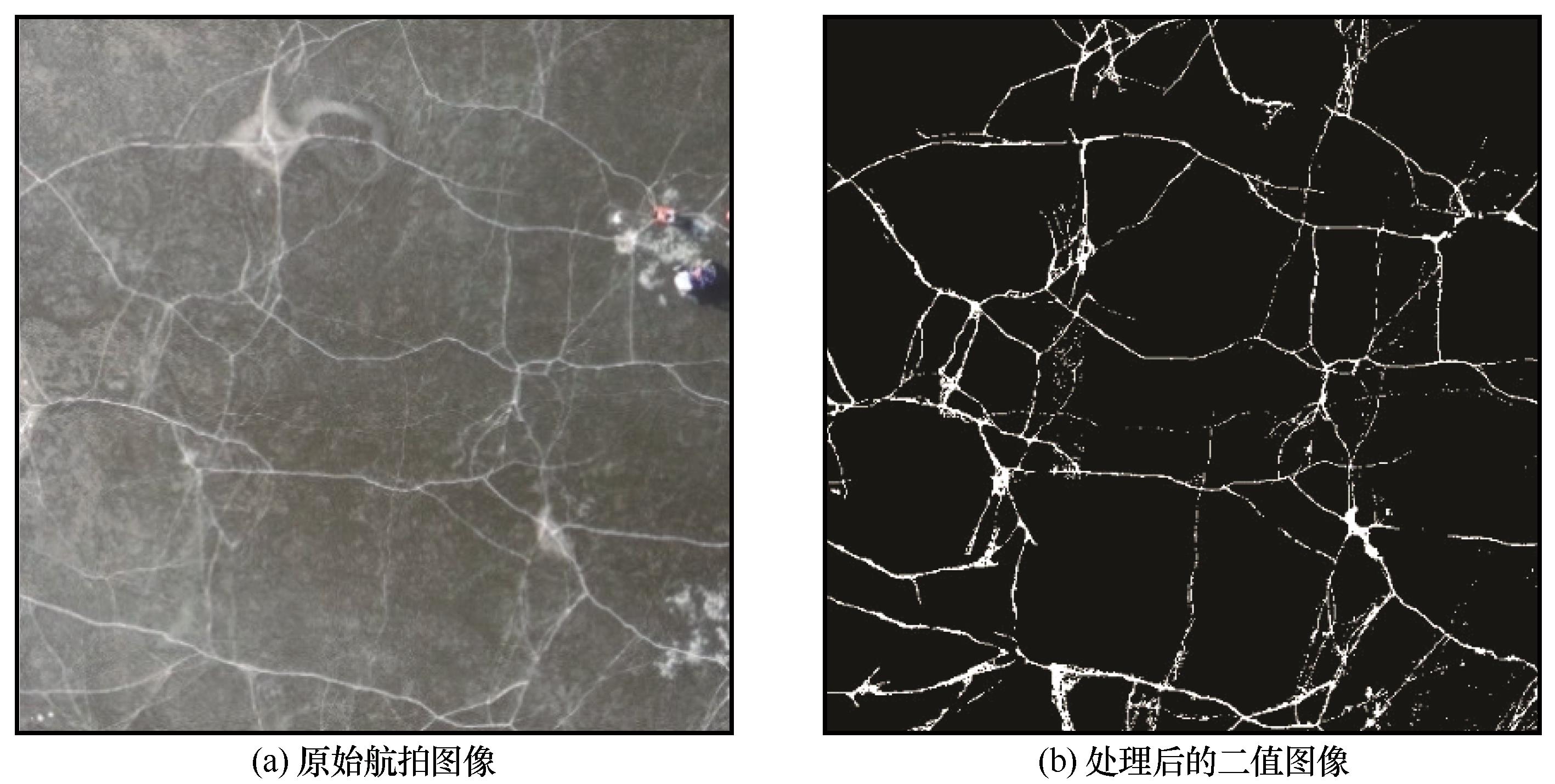

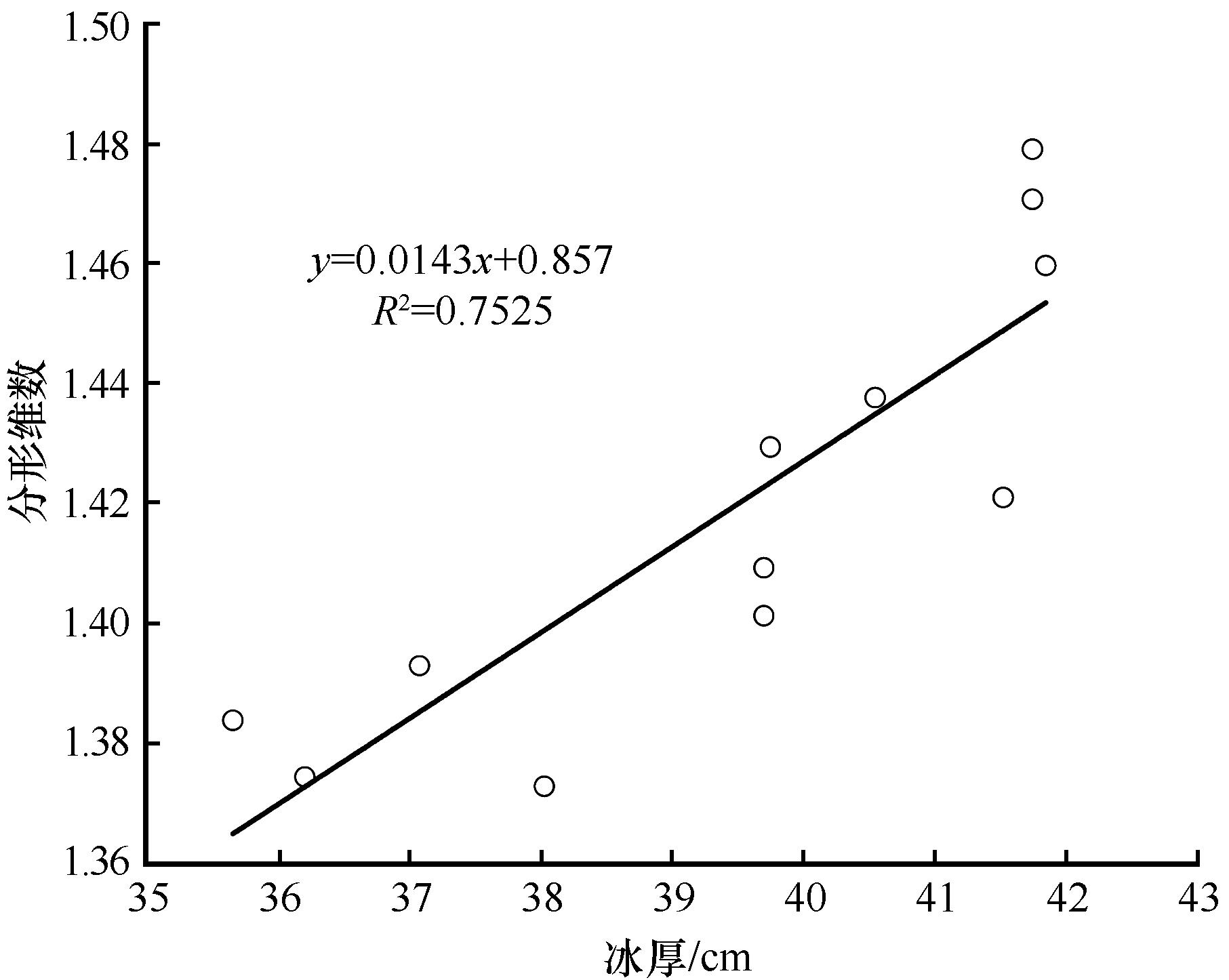

在2017 - 2018年冬季使用无人机对乌梁素海湖冰的冰面裂缝进行了航拍，采用改进的自适应阈值分割方法进行图像二值化处理，提取了冰裂缝的密度和分形维数。分析结果显示：在固定区域的冰裂缝分形维数在1.35 ~ 1.50间变化，冰裂缝数量随时间增加，其分形维数也随之线性增大；在冰生长期间，冰厚度与冰裂缝分形维数也呈现出明显的线性关系（相关系数R²=0.75）。冰面不同区域的冰裂缝密度和分形维数在0.017 ~ 0.079、 1.38 ~ 1.64间变化，且两者之间存在显著的对数相关性（相关系数R²>0.96），不同日期航拍数据拟合结果近似相等，说明冰裂缝密度越大，对应的分形维数越大。作为表征冰面形态特征的一种物理指标，建立得到的冰裂缝分形维数与冰厚、裂缝密度的相关关系，对未来利用冰面裂缝形态监测冰层的生消过程可提供科学的参考。

关键词: 乌梁素海, 湖冰, 冰裂缝, 图像处理, 分形维数

Abstract:

In the winter of 2017 and 2018， aerial photography of ice surface on Lake Wuliangsuhai was used to determine the density and fractal dimension of the cracks on ice surface， by using improved adaptive-thresholding and image segmentation. The results show that the fractal dimension of ice cracks at a fixed location changes within the range of 1.35 ~ 1.50， and both the amount and fractal dimension of the cracks increase with time. An obvious linear relationship is found between the fractal dimension and the ice thickness during the period of ice growth， with a correlation coefficient of R²=0.75. For ice cracks at different locations of ice surface， the density varies within 0.017 ~ 0.079， and fractal dimension within 1.38 ~ 1.64. A significant logarithmic relationship is also found between the two parameters， with a correlation coefficient of R²>0.96. Aerial photographs in different days give very similar results of curve fitting， revealing that a larger crack density attributes to a larger fractal dimension of the cracks. As a physical index of ice surface morphology， the relationship between fractal dimension of ice cracks and ice thickness， crack density is developed in this study， which provide a possibility to monitor the ice growth and decay through the evolution of cracks on ice surface.

Key words: Lake Wuliangsuhai, lake ice, ice cracks, image processing, fractal dimension

中图分类号:

P332

李伟, 卢鹏, 李志军, 庄峰, 卢志明, 李国玉. 2017 - 2018年冬季乌梁素海湖冰表面裂缝形态分析[J]. 冰川冻土, 2020, 42(3): 919-926.

Wei LI, Peng LU, Zhijun LI, Feng ZHUANG, Zhiming LU, Guoyu LI. Analysis of ice cracks morphology on lake surface of Lake Wuliangsuhai in the winter of 2017 - 2018[J]. Journal of Glaciology and Geocryology, 2020, 42(3): 919-926.

图/表 9

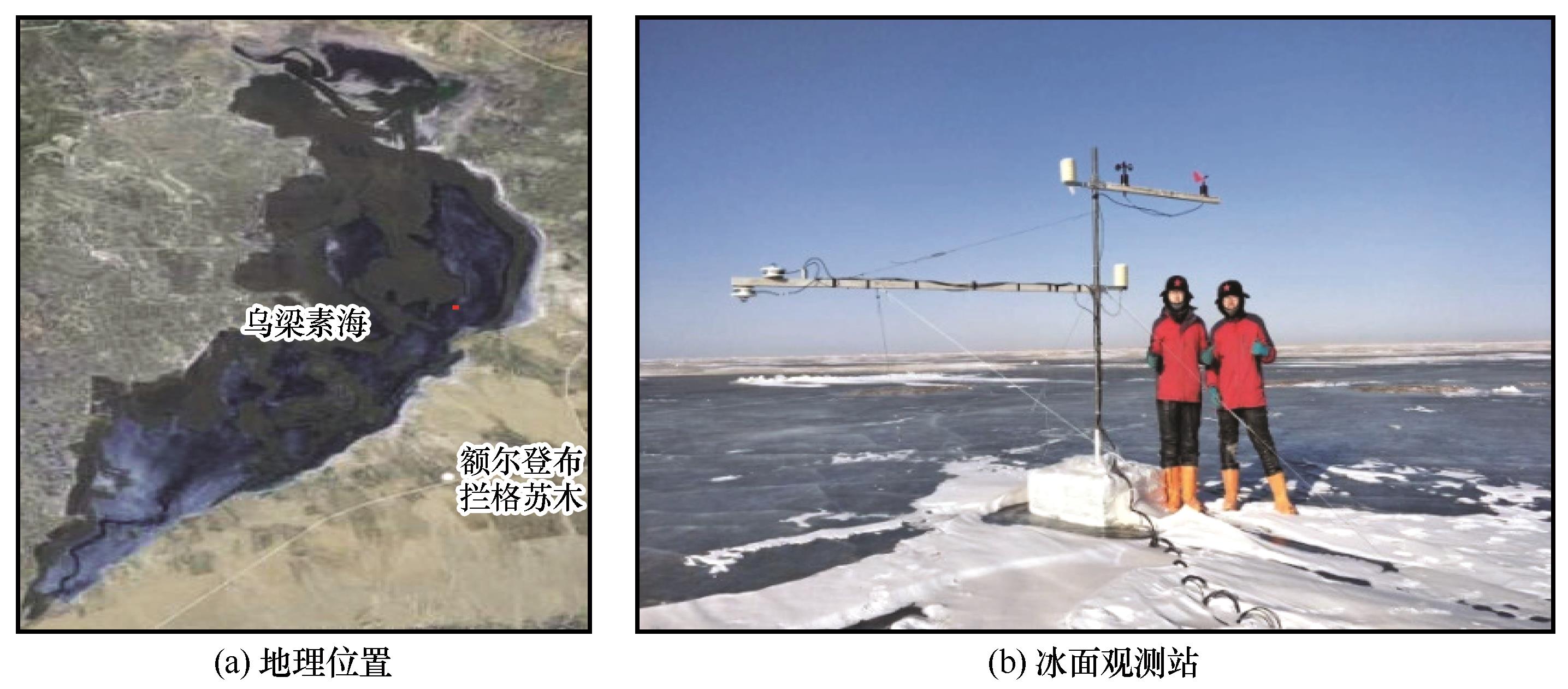

图1

图2

图3

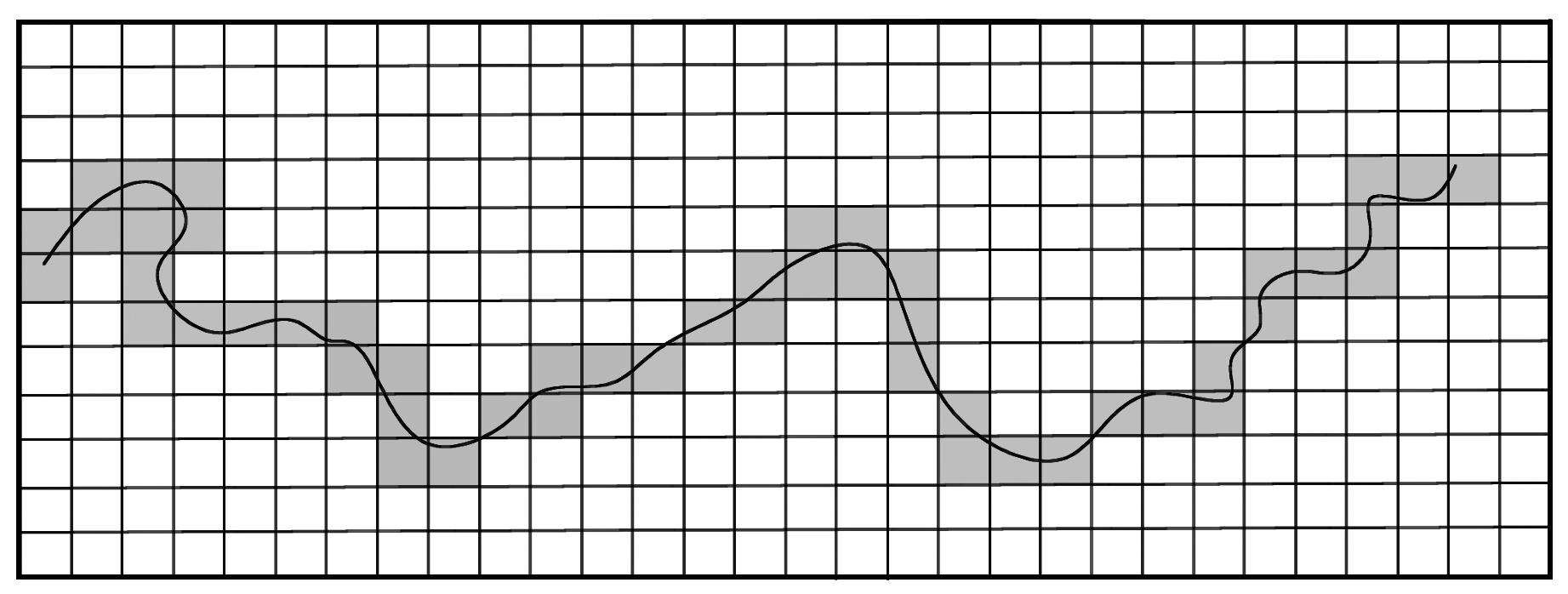

图4

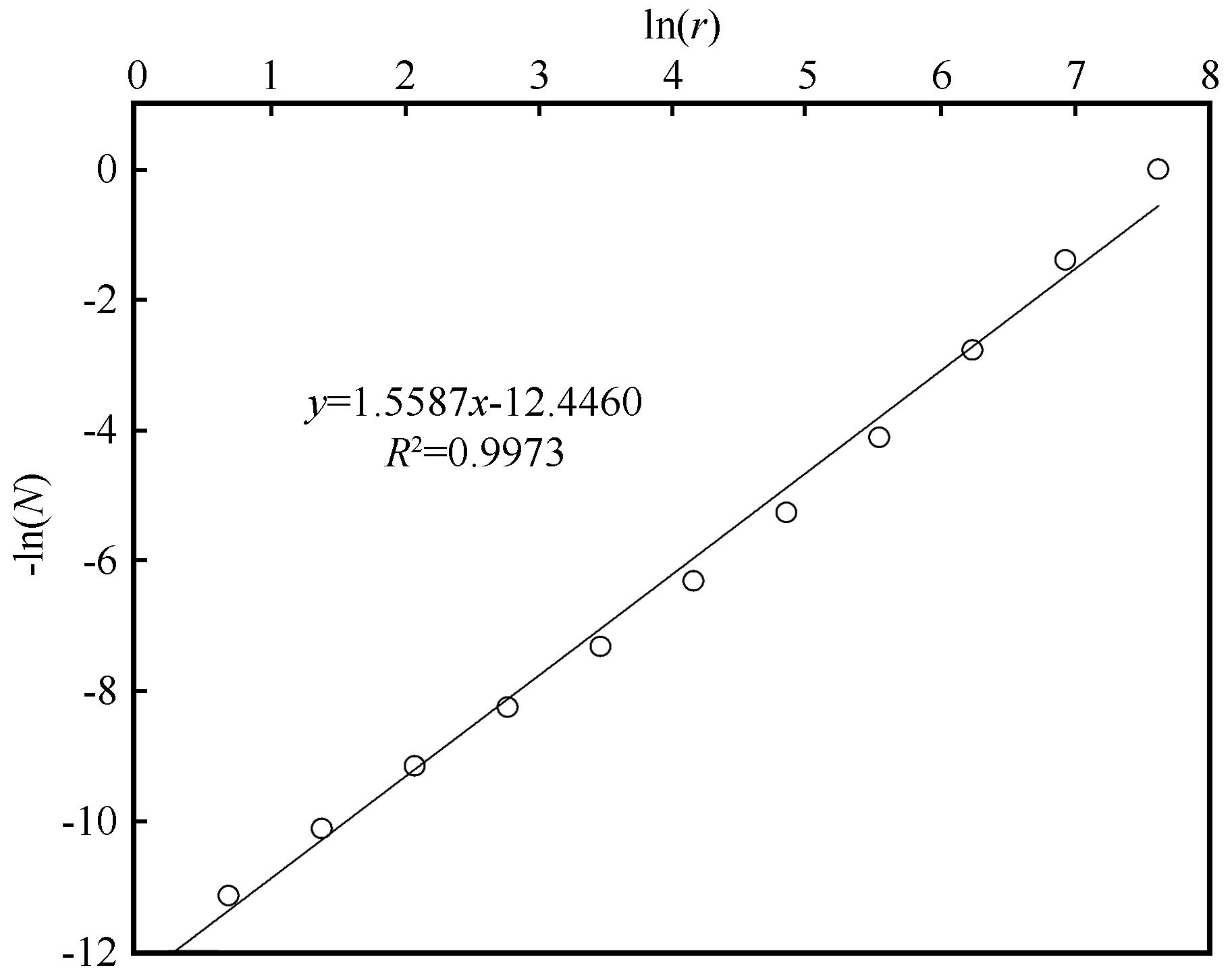

图5

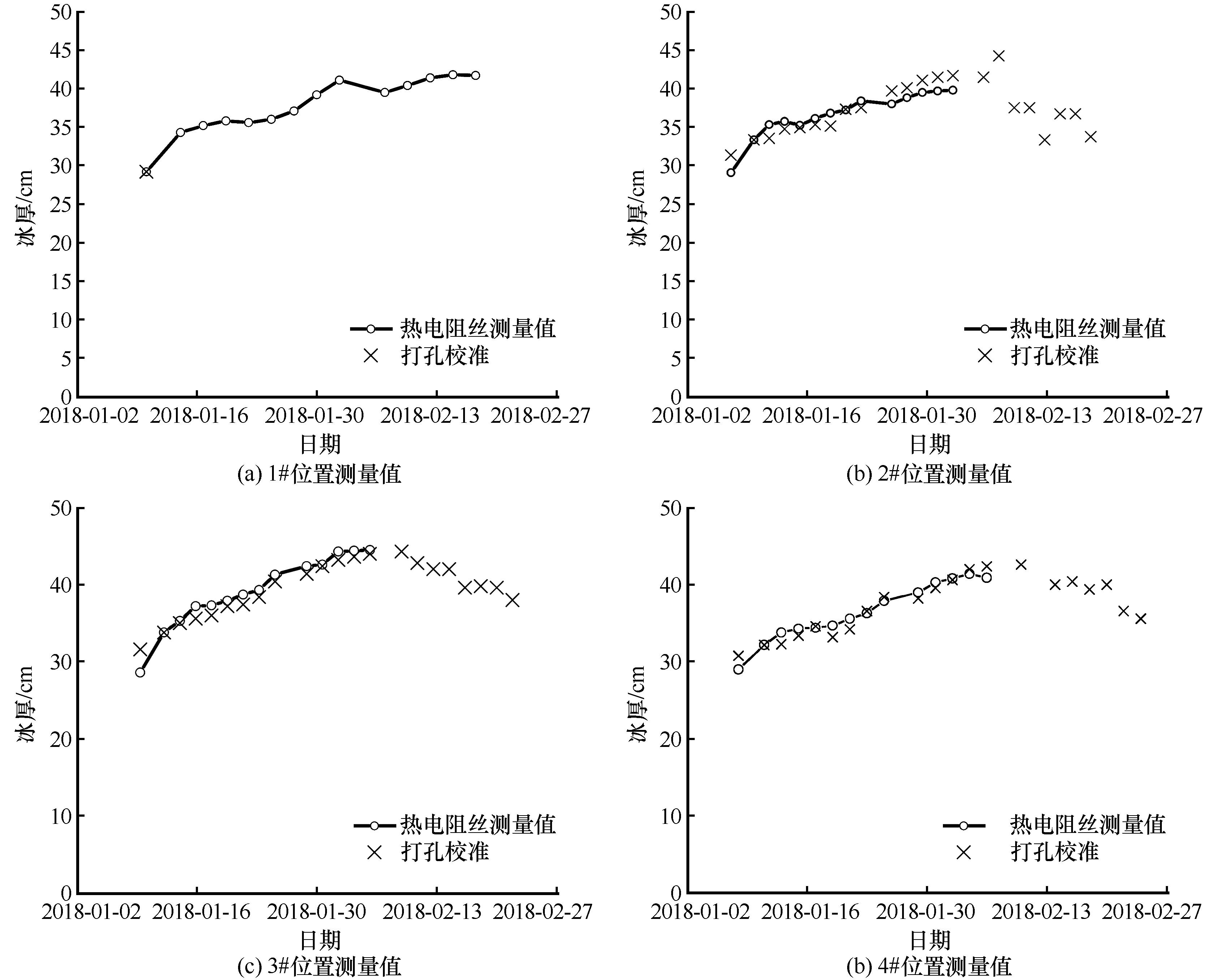

图6

图7

图8

图9

参考文献 24

1	Weiss J， Marsan D. Scale properties of sea ice deformation and fracturing［J］. Comptes Rendus Physique， 2004， 5（7）： 735 - 751.
2	Leppäranta M. Freezing of lakes and the evolution of their ice cover［M］. Berlin Heidelberg： Springer， 2015.
3	Hibler W D III. Sea ice fracturing on the large scale［J］. Engineering Fracture Mechanics， 2001， 68（17）： 2013 - 2043.
4	Emetc V， Tregoning P， Morlighem M， et al. A statistical fracture model for Antarctic ice shelves and glaciers［J］. The Cryosphere， 12（10）： 3187 - 3213.
5	Nomura D， Aoki S， Simizu D， et al. Influence of sea ice crack formation on the spatial distribution of nutrients and microalgae in flooded Antarctic multiyear ice［J］. Journal of Geophysical Research： Oceans， 2018， 123（2）： 939 - 951.
6	Lu W， Lubbad R， Løset S， et al. Fracture of an ice floe： Local out-of-plane flexural failures versus global in-plane splitting failure［J］. Cold Regions Science and Technology， 2016， 123： 1 - 13.
7	Lu W， Lubbad R， Løset S. In-plane fracture of an ice floe： A theoretical study on the splitting failure mode［J］. Cold Regions Science and Technology， 2015， 110： 77 - 101.
8	Deng Y， Li Z， Li Z， et al. The experiment of fracture mechanics characteristics of Yellow River ice［J］. Cold Regions Science and Technology， 2019， 168： 102896.
9	Liu X， Li B， Li Z， et al. A new fracture model for reservoir ice layers in the northeast cold region of China［J］. Construction and Building Materials， 2018， 191： 795 - 811.
10	Li Zhijun， Jia Qing， Huang Wenfeng， et al. Characteristics of ice crystals， air bubbles and densities of fresh ice in a reservoir［J］. Journal of Hydraulic Engineering， 2009， 40（11）： 1333 - 1338.
	李志军，贾青，黄文峰，等. 水库淡水冰的晶体和气泡及密度特征分析［J］. 水利学报， 2009， 40（11）： 1333 - 1338.
11	Huang Wenfeng， Li Zhijun， Han Hongwei， et al. Seasonal evolution of static freshwater lake ice microstructures and the effects of growth processes［J］. Journal of Glaciology and Geocryology， 2016， 38（3）： 699 - 707.
	黄文峰，李志军，韩红卫，等. 静水生长的淡水湖冰微结构的季节变化及其受生长过程的影响［J］. 冰川冻土， 2016， 38（3）： 699 - 707.
12	Mao Zeyu， Zhao Xuefeng， Hu Yingjun， et al. Mechanism of transverse-crack formation during river-ice breakup［J］. Advance in Water Science， 2009， 20（4）： 572 - 577.
	茅泽育，赵雪峰，胡应均，等. 开河期冰盖横向冰缝形成机理［J］. 水科学进展， 2009， 20（4）： 572 - 577.
13	Jia Qing. Study on design ice parameters of slope protection on plain reservoir in cold regions［D］. Dalian： Dalian University of Technology， 2012.
	贾青. 寒区平原水库护坡工程设计冰参数研究［D］. 大连：大连理工大学， 2012.
14	Yang F， Li C， Leppäranta M， et al. Notable increases in nutrient concentrations in a shallow lake during seasonal ice growth［J］. Water Science and Technology， 2016， 74（12）： 2773 - 2783.
15	Yan Lihui. Investigation on the ice growth， decay and physics in Yellow River Inner Mongolia Section and its one lake［D］. Dalian： Dalian University of Technology， 2017.
	闫利辉. 黄河内蒙段及其附属湖泊冰生消和冰物理调查［D］. 大连：大连理工大学， 2017.
16	Li Zhijun， Han Ming， Qin Jianmin， et al. States and advances in monitor of ice thickness change［J］. Advance in Water Science， 2005， 16（5）： 753 - 757.
	李志军，韩明，秦建敏，等. 冰厚变化的现场监测现状和研究进展［J］. 水科学进展， 2005， 16（5）： 753 - 757.
17	Zhang Q， Skjetne R. Sea ice image processing with MATLAB［M］. Florida： CRC Press， 2018.
18	Yu Hao， Yu Fujun， Liu Wei， et al. Information retrieval and preliminary study of reservoir ice-surface cracks from digital photos［J］. Water Conservancy Science and Technology and Economy， 2010， 16（11）： 1311 - 1313.
	于浩，于福军，刘伟，等. 红旗泡水库冰裂缝图像信息提取和初步分析［J］. 水利科技与经济， 2010， 16（11）： 1311 - 1313.
19	Zhang Kunhua， Wang Jingru， Zhang Qiheng. Image edge detecting method based on fractal feature［J］. Opto-Electronic Engineering， 2001， 28（6）： 52 - 55.
	张坤华，王敬儒，张启衡. 基于分形特征的图像边缘检测方法［J］. 光电工程， 2001， 28（6）： 52 - 55.
20	Lu Peng. Study on sea ice geometric parameters and parameterization of drag coefficient based on image analysis［D］. Dalian： Dalian University of Technology， 2007.
	卢鹏. 基于图像分析的海冰几何参数和拖曳系数参数化研究［D］. 大连：大连理工大学， 2007.
21	Zheng Yanglong， Lu Peng， Li Zhijun， et al. Comparisons of Arctic sea ice concentrations obtained by classification of Radarsat-2 Synthetic Aperture Radar imagery and retrievals from HY-2 Scanning Microwave Radiometer［J］. Chinese Journal of Polar Research， 2016， 28（3）： 413 - 423.
	郑杨龙，卢鹏，李志军，等. 基于Radarsat-2 SAR图像分类与HY-2微波辐射计反演获取北极海冰密集度的比较研究［J］. 极地研究， 2016， 28（3）： 413 - 423.
22	Ai T， Zhang R， Zhou H， et al. Box-counting methods to directly estimate the fractal dimension of a rock surface［J］. Applied Surface Science， 2014， 314： 610 - 621.
23	Korsnes R， Souza S R， Donangelo R， et al. Scaling in fracture and refreezing of sea ice［J］. Physica A： Statistical Mechanics and its Applications， 2004， 331（1/2）： 291 - 296.
24	Weiss J. Fracture and fragmentation of ice： a fractal analysis of scale invariance［J］. Engineering Fracture Mechanics， 2001， 68（17）： 1975 - 2012.
