冻土CT图像中环形伪影和射线束硬化伪影的成因及校正方法

doi:10.7522/j.issn.1000-0240.2018.1144

摘要/Abstract

摘要：

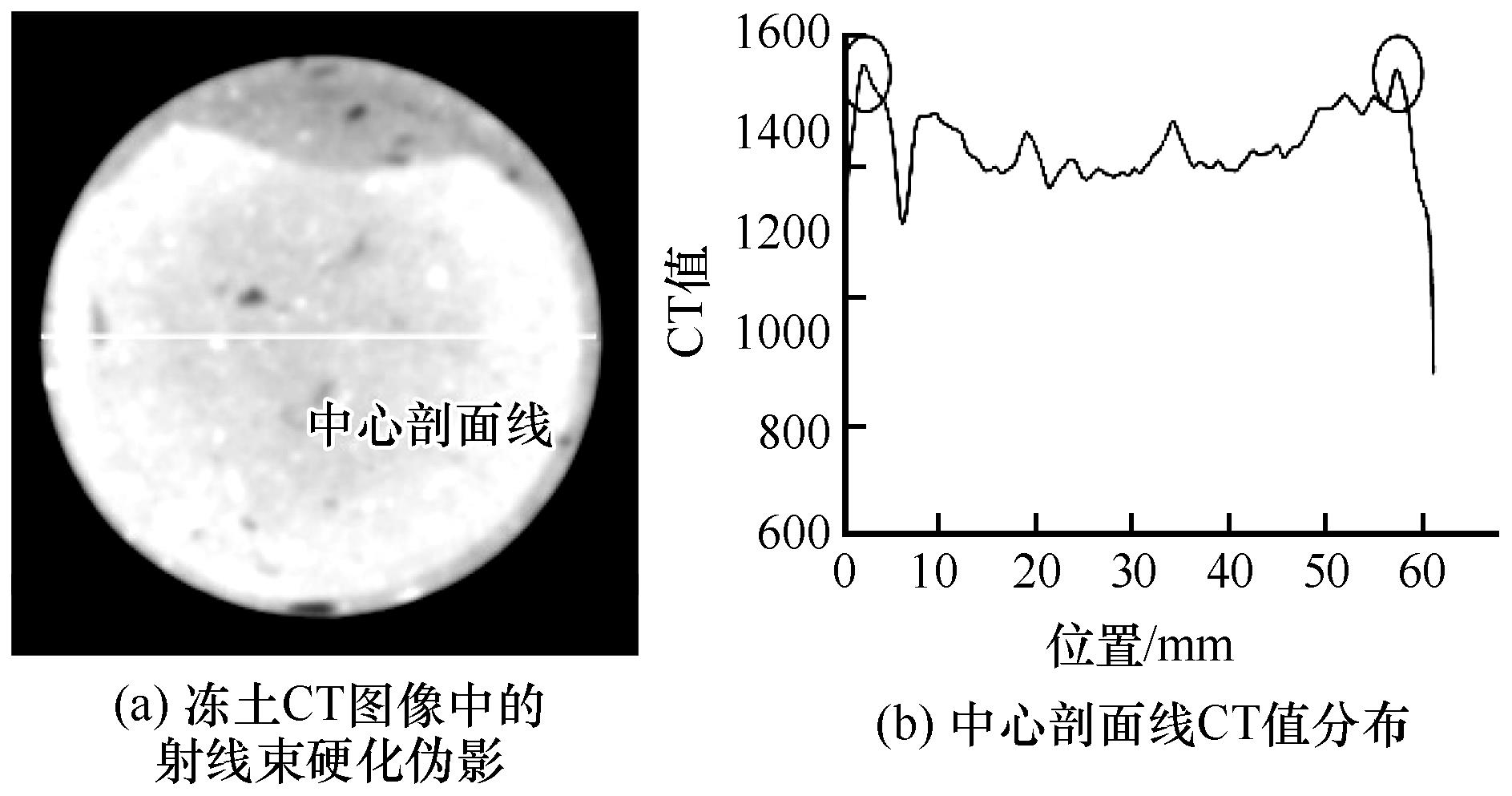

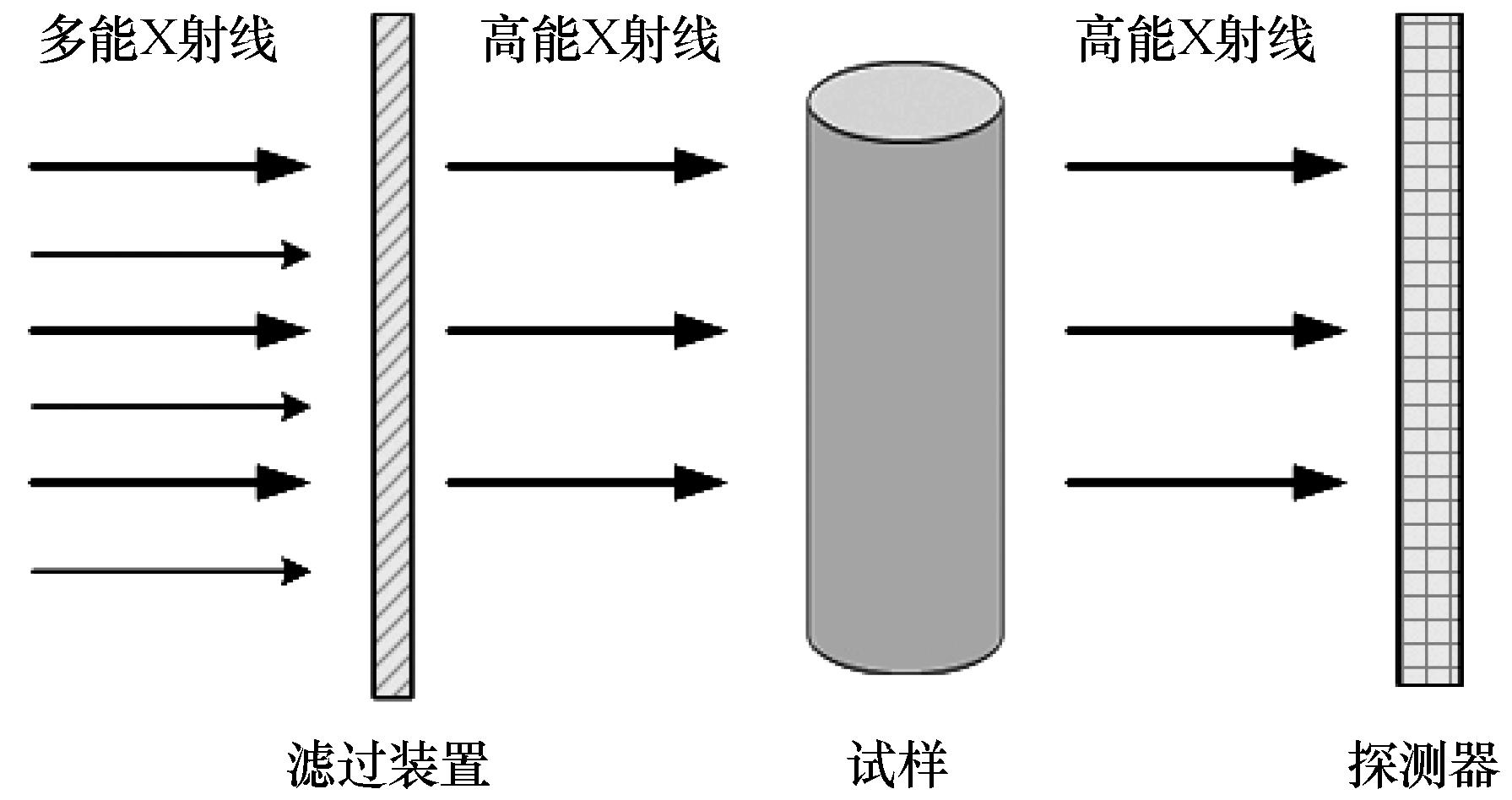

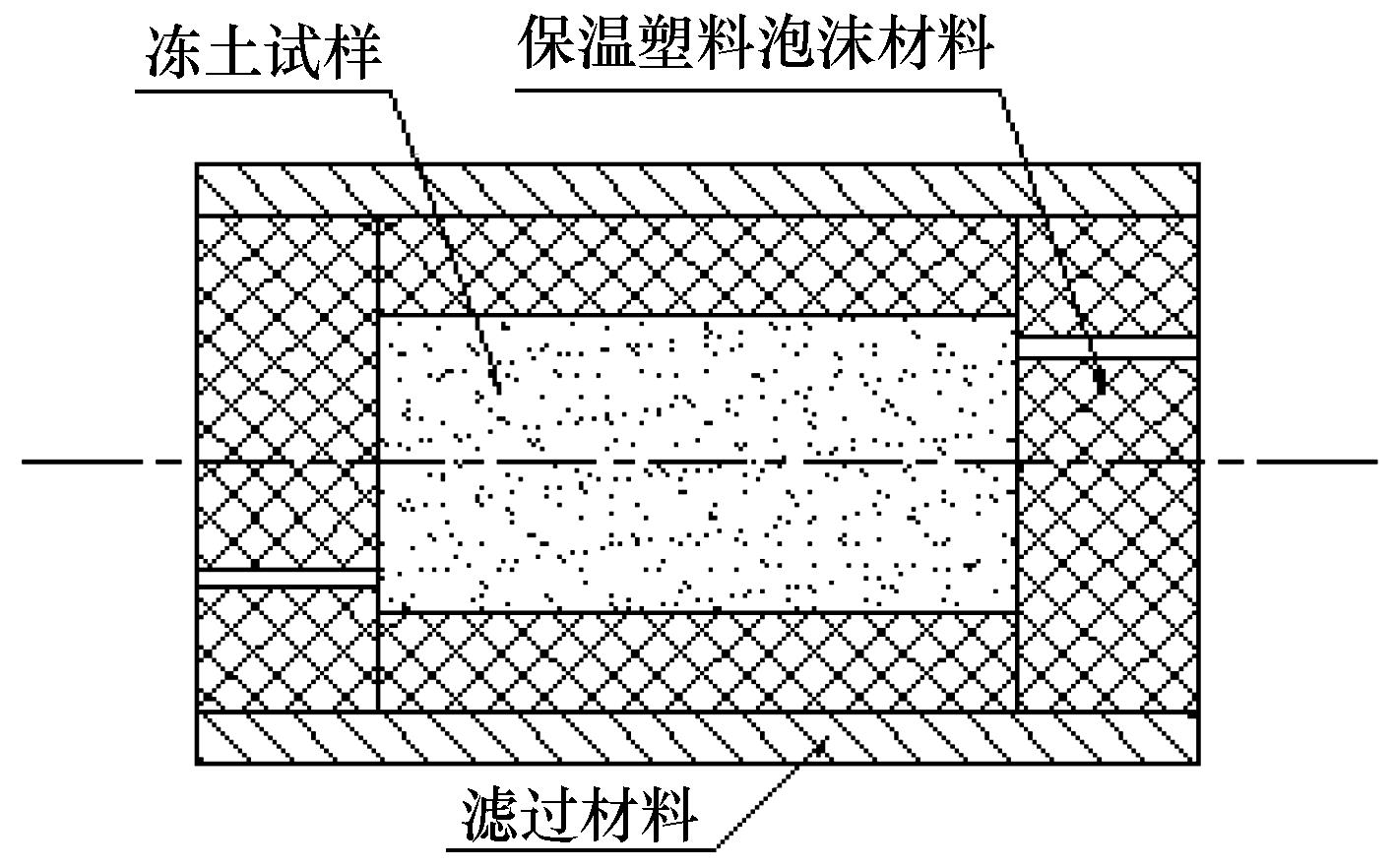

冻土CT图像中不可避免地会出现环形伪影和射线束硬化伪影。为解决这些问题，分析了两类伪影的特征和形成机理，提出了降低伪影的硬件优化方案。首先，通过改变X射线管电压，以此改变X射线光通量来降低冻土CT图像的环形伪影。其次，利用不同厚度的滤过材料，将X射线中的低能射线预先过滤，使得穿过冻土试样的X射线能谱范围变窄，以此来降低射线束硬化伪影对试样的影响。对比分析结果表明：将扫描电压提高到120 kV既能有效降低同类型冻土试样CT图像中的环形伪影，又能保证图像的质量；选用材质为2A12、厚度为18 mm的航空铝材，在扫描电压为120 kV、扫描电流为230 mA的条件下可以有效抑制射线束硬化所造成的伪影。

关键词: 冻土, 环形伪影, 射线束硬化伪影, CT图像

Abstract:

Ring artifacts and beam hardening artifacts are unavoidable in CT image of frozen soil. In order to remove the two kinds of artifacts， in this paper the characteristics and formation mechanisms of the two kinds of artifacts are analyzed and a hardware optimization solution for reducing artifacts is proposed. Firstly， the ring artifacts are reduced by increasing the X-ray luminous flux to change the X-ray energy spectrum. Secondly， the low energy rays in X-rays are pre-filtered by the filter materials of different thickness， so that the X-ray energy spectrum range across the frozen soil specimen is narrowed to correct the beam hardening artifacts. The test results show that increasing the scanning voltage to 120 kV can not only effectively reduce the ring artifacts in CT images of frozen soil， but also ensure the quality of the images. At the same time， the aluminum material of 2A12 with 18 mm thickness can effectively correct the artifacts caused by the beam hardening under the scanning voltage of 120 kV and scanning current of 230 mA.

Key words: frozen soil, ring artifact, beam hardening artifact, CT image

中图分类号:

P642.14

陈世杰, 马巍, 李国玉. 冻土CT图像中环形伪影和射线束硬化伪影的成因及校正方法[J]. 冰川冻土, 2020, 42(4): 1407-1416.

Shijie CHEN, Wei MA, Guoyu LI. Ring artifact and beam hardening artifact in CT image of frozen soil： causes and correction methods[J]. Journal of Glaciology and Geocryology, 2020, 42(4): 1407-1416.

图/表 14

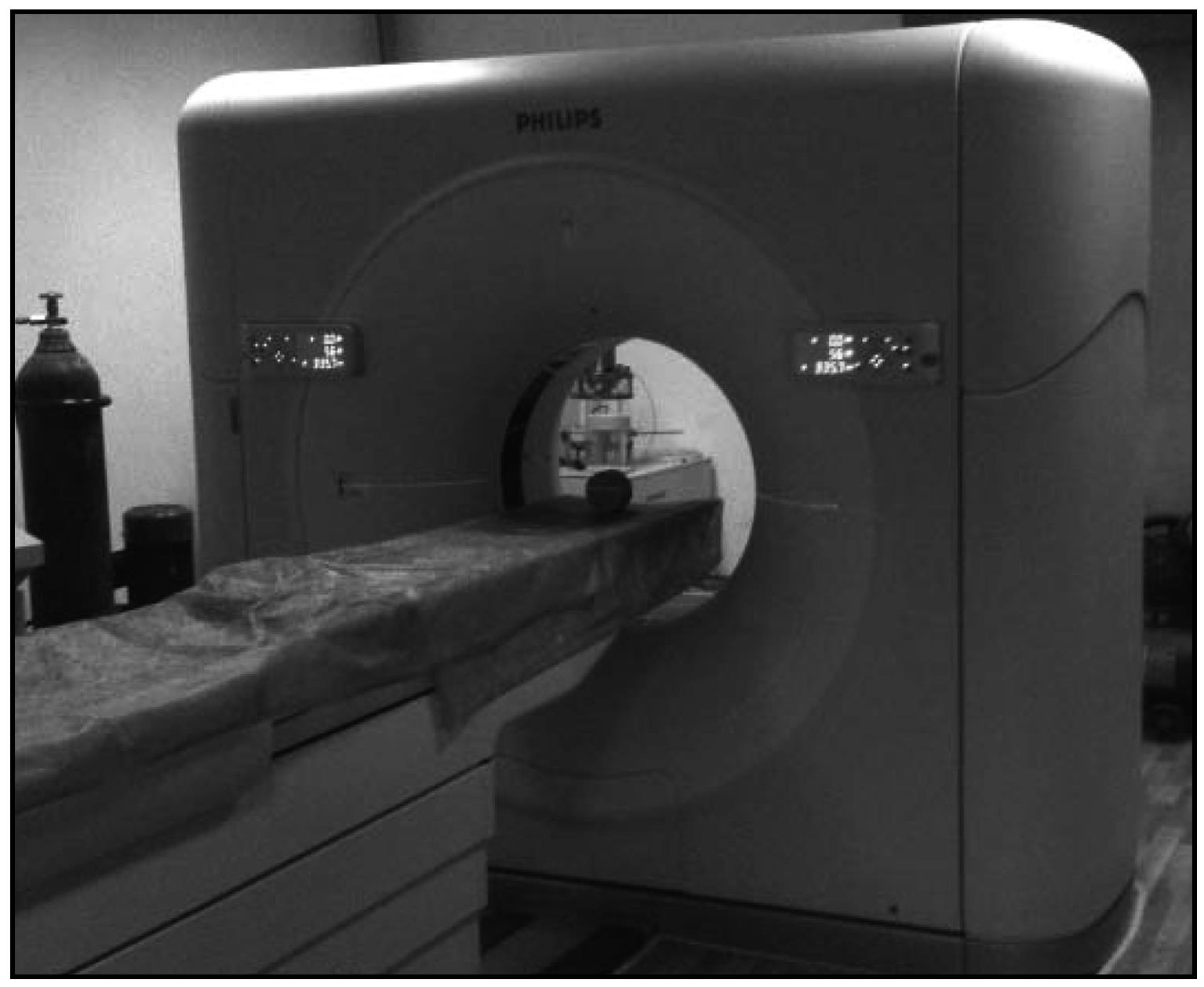

图1

表1

图2

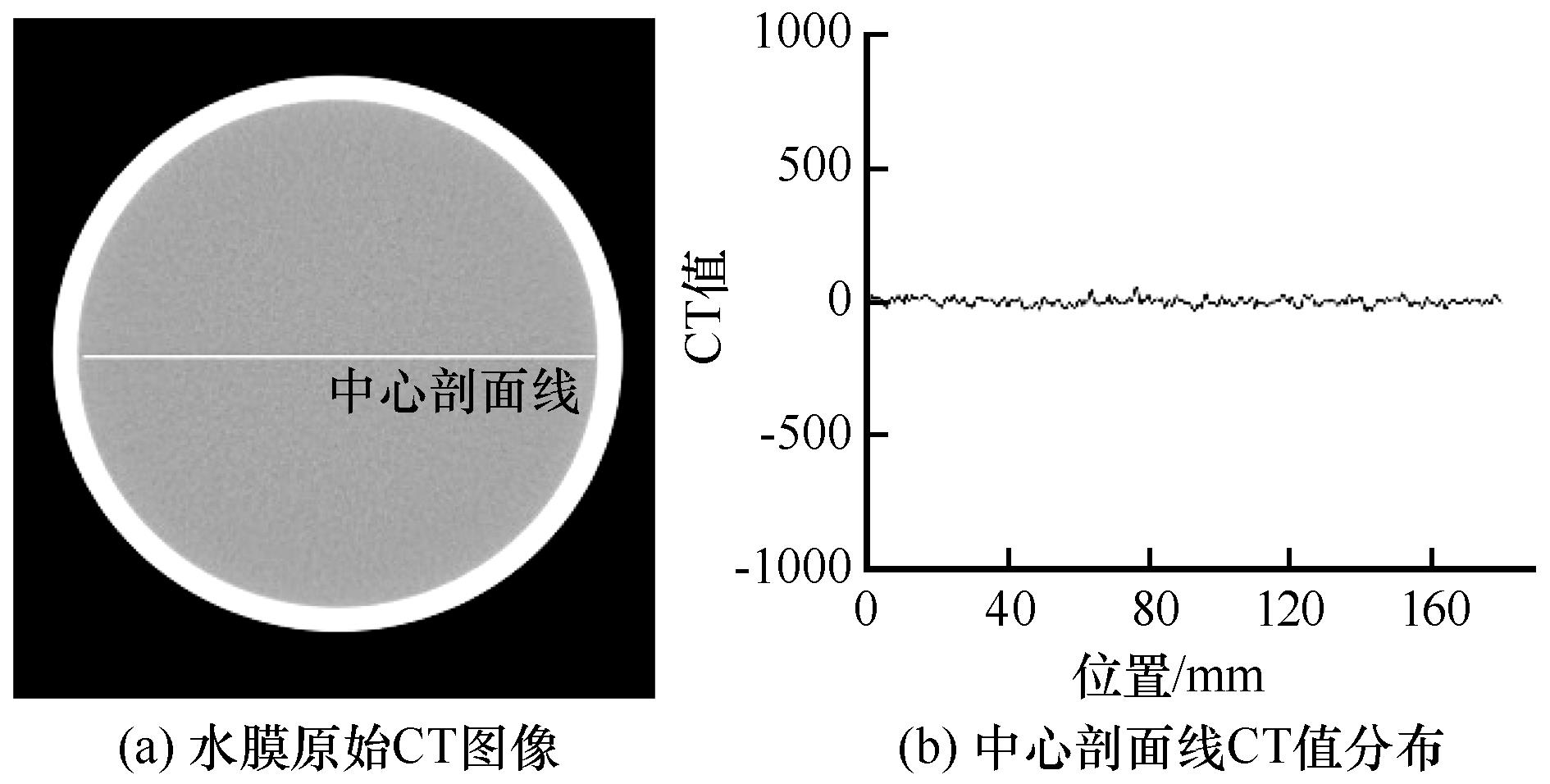

图3

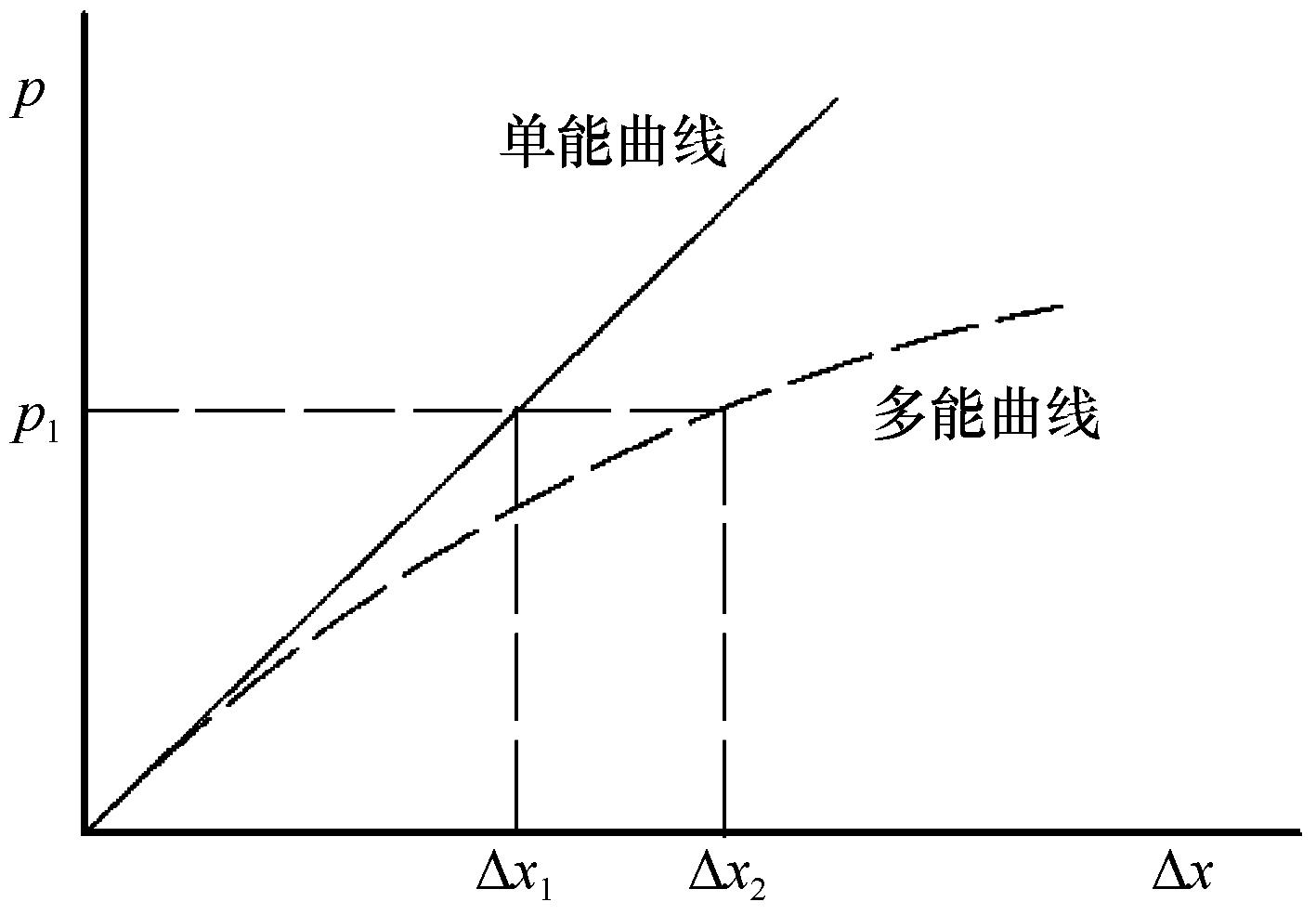

图4

表2

图5

图6

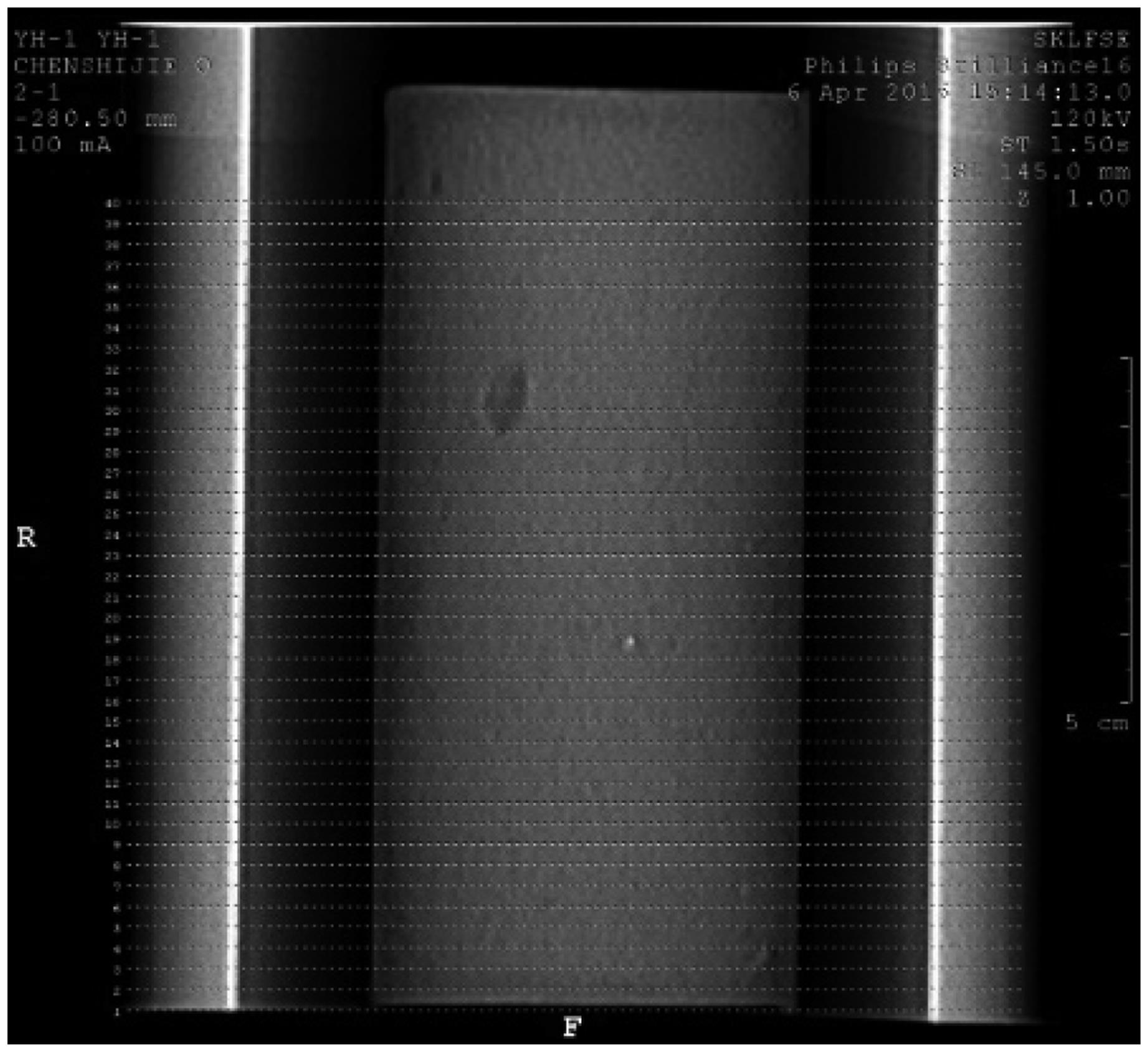

图7

图8

图9

图10

图11

表3

参考文献 34

1	Vinegar H J， Wellington S L. Tomographic imaging of three-phase flow experiments［J］. Review of Scientific Instruments， 1987， 58（1）： 96 - 107.
2	Chen Shijie， Zhao Shuping， Ma Wei， et al. Status and prospects of the frozen soil studies using CT technology［J］. Journal of Glaciology and Geocryology， 2013， 35（1）： 193 - 200.
	陈世杰，赵淑萍，马巍，等. 利用CT扫描技术进行冻土研究的现状和展望［J］. 冰川冻土， 2013， 35（1）： 193 - 200.
3	Zhao Yue， Han Qiaoling， Zhao Yandong， et al. The research status and analysis of frozen soil interior materials based on CT nondestructive scanning technology［J］. Journal of Glaciology and Geocryology， 2017， 39（6）： 1307 - 1315.
	赵玥，韩巧玲，赵燕东，等. 基于CT无损扫描技术的冻土内部物质研究现状与分析［J］. 冰川冻土， 2017， 39（6）： 1307 - 1315.
4	Kyriakou Y， Prell D， Kalender W A. Ring artifact correction for high-resolution micro CT［J］. Physics in Medicine and Biology， 2009， 54（17）： 385 - 391.
5	Anas E M， Lee S Y， Hasan K. Classification of ring artifacts for their effective removal using type adaptive correction schemes［J］. Computers in Biology and Medicine， 2011， 41（6）： 390 - 401.
6	Jin D S-C， Chou W-H， Chen J-C. Application of sinogram-based moving window subtraction technique in OSEM algorithm to reduce ring artifacts for cone-beam micro-CT image quality assessment［C］// Proceedings of the 2nd International Conference for Innovation in Biomedical Engineering and Life Sciences. Singapore： Springer Singapore， 2018： 253 - 257.
7	Titarenko S， Withers P J， Yagola A. An analytical formula for ring artefact suppression in X-ray tomography［J］. Applied Mathematics Letters， 2010， 23（12）： 1489 - 1495.
8	Anas E M A， Lee S Y， Hasan M K. Removal of ring artifacts in CT imaging through detection and correction of stripes in the sinogram［J］. Physics in Medicine and Biology， 2010， 55（22）： 6911 - 6930.
9	Kowalski G. Suppression of ring artefacts in CT fan-beam scanners［J］. IEEE Transactions on Nuclear Science， 1978， 25（5）： 1111 - 1116.
10	Raven C. Numerical removal of ring artifacts in microtomography［J］. Review of Scientific Instruments， 1998， 69（8）： 2978 - 2980.
11	Münch B， Trtik P， Marone F， et al. Stripe and ring artifact removal with combined wavelet： Fourier filtering［J］. Optics Express， 2009， 17（10）： 8567 - 8591.
12	Yenumula L， Acharya R V， Kumar U， et al. Ring artifact correction in gamma-ray process tomography imaging［J］. Applied Radiation and Isotopes， 2017， 124： 75 - 82.
13	Sijbers J， Postnov A. Reduction of ring artefacts in high resolution micro-CT reconstructions［J］. Physics in Medicine and Biology， 2004， 49（14）： 247 - 253.
14	Zhang Guoqiang， Zhou Hu， He You， et al. Ring artifacts correction of computerized tomography image based on polar-coordinate transform［J］. Acta Optica Sinica， 2012， 32（5）： 325 - 330.
	张国强，周虎，和友，等. 基于极坐标变换去除计算机层析图像环形伪影［J］. 光学学报， 2012， 32（5）： 325 - 330.
15	Sadi F， Lee S Y， Hasan M K. Removal of ring artifacts in computed tomographic imaging using iterative center weighted median filter［J］. Computers in Biology and Medicine， 2010， 40（1）： 109 - 118.
16	Li Baolei， Feng Ya， Li Junjiang. Research on beam hardening correction method for computed tomography imaging［J］. Life Science Instruments， 2007， 5（9）： 34 - 38.
	李保磊，封亚，李俊江. CT成像射束硬化校正方法研究［J］. 生命科学仪器， 2007， 5（9）： 34 - 38.
17	Boin M， Haibel A. Compensation of ring artefacts in synchrotron tomographic images［J］. Optics Express， 2006， 14（25）： 12071 - 12075.
18	Wei Ying， Wu Wenjin， Yang Min. A correction method for ring artifacts in CT image based on polynomial fitting［J］. Journal of Beijing Institute of Machinery （Natural Science）， 2010， 25（4）： 45 - 48.
	魏英，吴文晋，杨民. 基于多项式拟合的CT图像环状伪影校正［J］. 北京信息科技大学学报（自然科学版）， 2010， 25（4）： 45 - 48.
19	Ketcham R A， Carlson W D. Acquisition， optimization and interpretation of X-ray computed tomographic imagery： applications to the geosciences［J］. Computers and Geosciences， 2001， 27（4）： 381 - 400.
20	Zöllner C， Rit S， Kurz C， et al. Decomposing a prior-CT-based cone-beam CT projection correction algorithm into scatter and beam hardening components［J］. Physics and Imaging in Radiation Oncology， 2017， 3： 49 - 52.
21	Jovanović Z， Khan F， Enzmann F， et al. Simultaneous segmentation and beam-hardening correction in computed microtomography of rock cores［J］. Computers and Geosciences， 2013， 56： 142 - 150.
22	Ketcham R A， Hanna R D. Beam hardening correction for X-ray computed tomography of heterogeneous natural materials［J］. Computers and Geosciences， 2014， 67： 49 - 61.
23	Zhang Quanhong， Lu Hongnian， Yang Min. Beam hardening correction using polynomial fitting based on reprojection［J］. Optical Technique， 2005， 31（4）： 633 - 635.
	张全红，路宏年，杨民. 基于重投影的多项式拟合校正射束硬化［J］. 光学技术， 2005， 31（4）： 633 - 635.
24	Zeng Gang， Yu Zhongqiang， Yan Yonglian. Beam hardening correction based on Monte Carlo simulation［J］. High Energy Physics and Nuclear Physics， 2006， 30（2）： 178 - 182.
	曾钢，郁忠强，阎永廉. 基于蒙特卡罗模拟的射束硬化校正方法［J］. 高能物理与核物理， 2006， 30（2）： 178 - 182.
25	Zhang Yihai， Zhang Cui， Pan Xiaodong， et al. The methods for beam hardening correction of cone-beam industrial computed tomography［J］. Nondestructive Testing， 2017， 39（6）： 8 - 12.
	张益海，张催，潘小东，等. 锥束工业CT射束硬化校正方法［J］. 无损检测， 2017， 39（6）： 8 - 12.
26	Joseph P M， Spital R D. A method for correcting bone induced artifacts in computed tomography scanners［J］. Journal of Computer Assisted Tomography， 1978， 2（1）： 100 - 108.
27	Meagher J， Mote C， Skinner H. CT image correction for beam hardening using simulated projection data［J］. IEEE Transactions on Nuclear Science， 1990， 37（4）： 1520 - 1524.
28	Remeysen K， Swennen R. Beam hardening artifact reduction in microfocus computed tomography for improved quantitative coal characterization［J］. International Journal of Coal Geology， 2006， 67（1/2）： 101 - 111.
29	Krumm M， Kasperl S， Franz M. Reducing non-linear artifacts of multi-material objects in industrial 3D computed tomography［J］. Independent Nondestructive Testing and Evaluation， 2008， 41（4）： 242 - 251.
30	Chen Huijuan， Pan Jinxiao. A beam-hardening correction method based on poly-energetic statistics in X-ray CT［J］. Computerized Tomography Theory and Applications， 2010， 19（1）： 21 - 27.
	陈慧娟，潘晋孝. 一种基于多能统计的射束硬化校正方法［J］. CT理论与应用研究， 2010， 19（1）： 21 - 27.
31	Rasoulpour N， Kamali-Asl A， Hemmati H. A new approach for beam hardening correction based on the local spectrum distributions［J］. Nuclear Instruments and Methods in Physics Research： Section A Accelerators， Spectrometers， Detectors and Associated Equipment， 2015， 794： 177 - 184.
32	Zhuang Tiange. The principle and algorithm of CT［M］. Shanghai： Shanghai Jiao Tong University Press， 1992.
	庄天戈. CT原理与算法［M］. 上海：上海交通大学出版社， 1992.
33	Yousuf M A， Asaduzzaman M. An efficient ring artifact reduction method based on projection data for micro-CT images［J］. Journal of Scientific Research， 2009， 2（1）： 37 - 45.
34	Li Junjiang， Hu Shaoxing， Li Baolei， et al. Ring artifact correction for industrial CT images［J］. Journal of Beijing University of Aeronautics and Astronautics， 2007， 33（11）： 1378 - 1382.
	李俊江，胡少兴，李保磊，等. CT图像环状伪影校正方法［J］. 北京航空航天大学学报， 2007， 33（11）： 1378 - 1382.

颗粒组成（质量占比）/%			液限/%	塑限/%	比重	最优含水率/%	最大干密度/（g⋅cm^-3）
>0.05 mm	0.05~0.005 mm	<0.005 mm	液限/%	塑限/%	比重	最优含水率/%	最大干密度/（g⋅cm^-3）
15	66	19	26	18	2.7	13	1.9

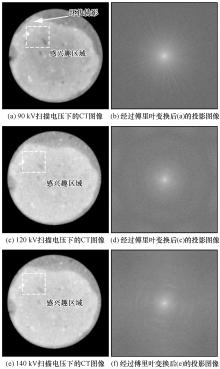

扫描条件				感兴趣区域CT均值	标准差	信噪比	环形伪影情况	图像质量评价
扫描电压/kV	扫描电流/mA	层厚/mm	曝光时间/ms	感兴趣区域CT均值	标准差	信噪比	环形伪影情况	图像质量评价
90	310	3	0.75	1 443.5	198.5	7.14	严重	较差
120	230	3	0.75	1 230.1	111.8	11.11	降低	良好
140	200	3	0.75	1 147.6	138.1	8.33	降低	适中

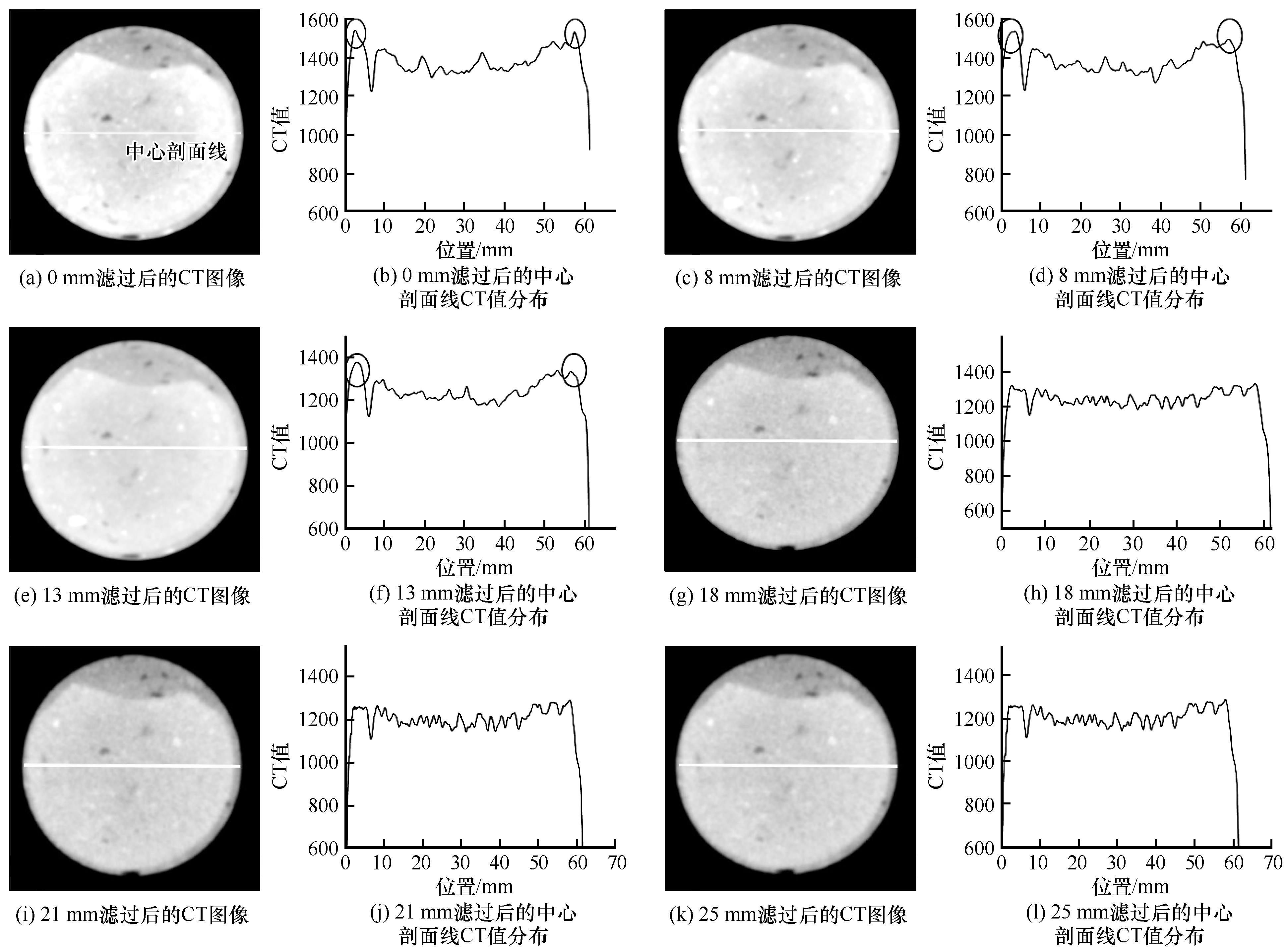

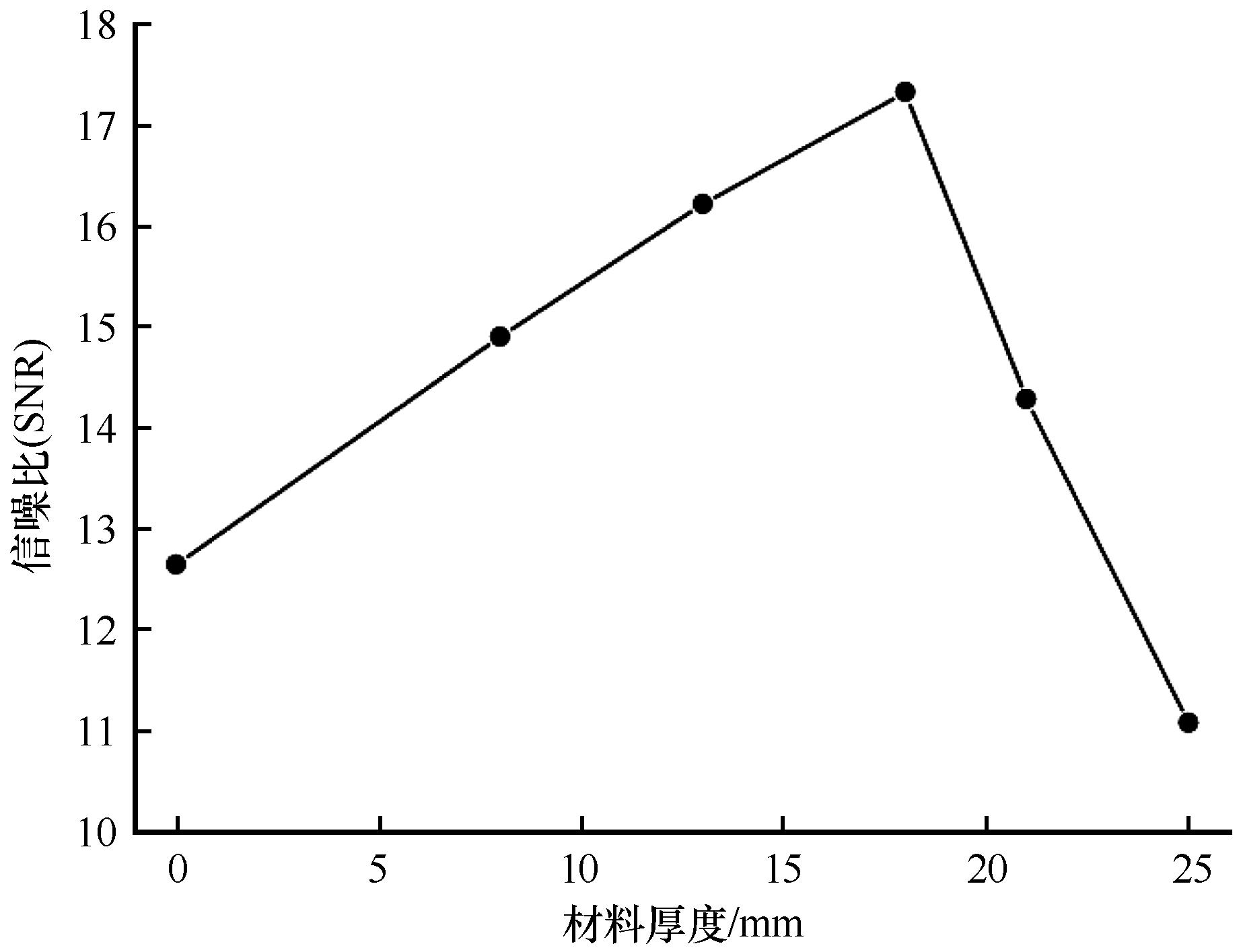

滤过材料材质	滤过材料厚度/mm	感兴趣区域面积/cm²	感兴趣区域CT均值	标准差	信噪比	环形伪影情况	图像质量评价
无	0	29.28	1 576.2	124.6	12.65	严重	较差
2A12	8	29.28	1 434.5	96.2	14.91	严重	较差
2A12	13	29.28	1 369.1	84.4	16.22	严重	适中
2A12	18	29.28	1 291.1	74.5	17.33	降低	良好
2A12	21	29.28	1 230.7	86.2	14.28	降低	较差
2A12	25	29.28	1 216.5	109.8	11.01	降低	较差
