0 引言
多年冻土区输电线路塔基基础的稳定性主要受基础与周围冻土的冻结力和桩端承载力影响［1］，因此塔基基础的稳定性与周围冻土特征密切相关。不同类型基础由于其结构差异，受冻土的影响也不相同。具体而言，桩基础通常直径较小、埋设深度较大，其承载力主要来源于基础侧壁与周围冻土的冻结力；而锥柱基础和装配式基础埋深较浅，底部直径较大，侧壁呈斜面或采用玻璃钢模板等消减冻结力［2］，主要承载力来源为埋设于冻土层之上的基础底部［3-4］。数值模拟和模型实验研究表明，桩基础附近的冻土上限深度增加会导致桩侧壁与冻土层的冻结力减小，从而减小基础的承载力［5-6］。青藏直流联网工程在多年冻土区塔基的现场监测结果也表明，锥柱或装配式基础下部的冻土升温及地下冰融化会造成显著的塔基沉降。在监测的130个塔基中，大约1/4表现为沉降［7］。在加拿大北部的多年冻土区，也发现由于冻融循环和局部多年冻土的退化，塔基周围的冻土减少或消失，导致基础的冻胀、沉降或倾斜，塔身出现倾斜和弯曲，使得杆塔废弃或需要更换［5］。因此，对基础附近冻土的上限和冻土地下冰空间分布的探测是评估和预测塔基基础稳定性的重要前提。
塔基周围多年冻土分布及变化通常通过钻探或地温等进行观测，虽然这些方法可以得到最为直接的结果，但钻探会对塔基周围冻土造成一定扰动，地温观测需要预先布设温度探头，耗时耗力却仅能获取某一点的信息。此外，对于锥柱基础和装配式基础而言，由于基础底部是其承载力的主要来源，因此基础底部的多年冻土变化也是对基础稳定性影响最为重要的因素，而在运营阶段，若采用钻探方法探测基础底部冻土将会对钢筋混凝土桩基造成一定损坏。近年来，具有快速和无损探测优点的地球物理方法在多年冻土研究中获得了越来越广泛的应用。其中，高密度电法基于土体冻结和融化状态，以及高、低含冰量冻土显著的电阻率差异，在多年冻土厚度［8］、活动层厚度、局部融区和地下冰空间分布特征［9-10］探测中取得了良好的应用效果。
虽然冻融锋面两侧的电阻率突变有利于冻融锋面深度的识别，但在电阻率梯度较大情况下，高阻体内部的探测精度和可靠性可能会大幅降低［11-12］。如高密度电法应用在石冰川探测中发现，高阻异常体下部的灵敏度是最低的，而低敏感区经常会被反演过程中的假象所干扰［11，13］，因此正反演模拟对高密度电法冻土探测尤为重要［12］。对塔基下部冻土探测来说，混凝土基础作为高阻体，应用高密度电法识别其下部地下冰特征的可靠性还无法判断。多年冻土区上限附近电阻率差异随季节变化，在冬季活动层处于冻结状态时，与下部多年冻土层的电阻率差值会降低，因此弄清不同季节进行高密度电法探测对冻土特征的识别和分辨能力，可以对实际应用起到重要的指导作用。此外，由于高密度电法探测的不同装置对特定目标体的分辨能力差异显著［14］，在实际应用中，对塔基基础附近不同冻土特征识别时，采用分辨能力更高的数据采集方案对提高探测结果准确性也至关重要。
鉴于此，本文拟通过建立多年冻土区塔基基础不同冻土特征的正演模型，采用不同装置进行高密度电法正演计算，并根据正反演模拟结果，应用高密度电法探测青藏直流输电线路塔基基础附近的多年冻土。研究内容包括：①高密度电法对塔基附近冻土特征探测的能力和限制；②不同装置方式数据采集对冻土特征识别能力的差异；③在不同季节进行高密度电法探测对冻土特征的分辨能力。
1 正反演方法与模型
1.1 正反演模拟方法
软件的主要反演算法目标函数［17］为
式中：
1.2 正演模型

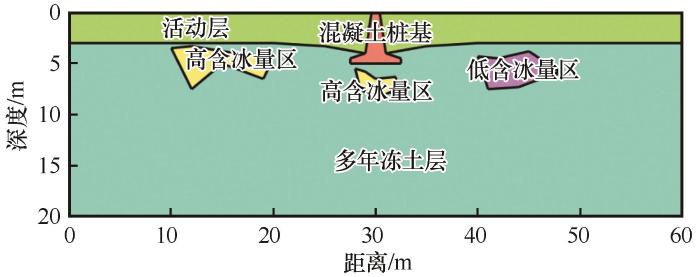

正演模型的建立主要基于青藏高原多年冻土的发育分布特征，以及对基础稳定性影响较大的冻土特征。与周围土体相比，钢筋混凝土结构基础为热的良导体，夏季会传导更多的热量进入下部冻土层中，虽然冬季也更利于冻土层的散热，但总体表现为对多年冻土加热效应，并导致基础周围更厚的活动层［5］。监测结果表明，青藏直流输电线路基础周围的融化深度比天然场地深0.67~1.74 m［18-19］。按照青藏高原大部分区域活动层的厚度范围［20］，设置正演模型的活动层厚度为3.0 m，在临近桩基础附近活动层厚度开始变大，在距离桩基础5~10 m范围内活动层由3.0 m变厚为3.3 m，在距桩基础0~5 m范围内活动层由3.3 m变厚为4.0 m。基础正下方的冻土特征是影响基础稳定性最重要的参数，但由于受上覆混凝土桩基础的影响，该处是地球物理方法探测的不利条件，正演模型中在基础下部设置了局部的高含冰量区域，以测试不同方法的分辨能力。在基础附近的冻土上限附近还设置了局部的高含冰量与低含冰量区域，以研究不同探测方法、不同探测季节的反演结果。据此建立的正演模型如图1所示。
图1
图1
多年冻土区塔基基础附近高密度电法正演模型
Fig. 1
Forward modeling of high density electrical resistivity tomography around tower foundations in permafrost regions
根据室内不同土质类型冻结后的电阻率测试以及青藏高原多年冻土区已有高密度电法探测结果，西大滩季节冻结层电阻率为1 000~1 500 Ω·m，多年冻土层电阻率为1 500~2 500 Ω·m［21］；在青藏铁路沿线物探研究中，发现融土电阻率小于800 Ω·m，季节冻土冻结电阻率为1 000~1 500 Ω·m，多年冻土电阻率为1 500~2 700 Ω·m［22］。青藏高原大量发育的高矿化度泥岩主要由细颗粒组成，且含盐量高，在冻结后电阻率显著低于其他地层，青藏高原楚玛尔河高平原强风化泥岩冻土层的高密度电法探测结果揭示的电阻率范围在100~1 000 Ω·m［23］。据此，正演模型各部分的电阻率设置如表1所示。其中活动层、多年冻土层电阻率分别为300 Ω·m和1 000 Ω·m，高、低含冰量区域电阻率分别为3 000 Ω·m和500 Ω·m。混凝土基础的电阻率值范围与其干湿状态相关，通常在较为干燥的条件下其电阻率值约为900 Ω·m。
表1 高密度电法正演模型参数
Table 1
| 模型参数 | 活动层（融化） | 活动层（冻结） | 冻土层 | 高含冰量区 | 低含冰量区 | 混凝土基础 |
|---|---|---|---|---|---|---|
| 电阻率/（Ω·m） | 300 | 800 | 1 000 | 3 000 | 500 | 900 |
| 深度/m | 3.0~4.0 | 3.0~4.0 | >3.0 | 3.3~7.5 | 3.8~7.5 | 5.0 |
1.3 模型网格化及不同装置的正演计算

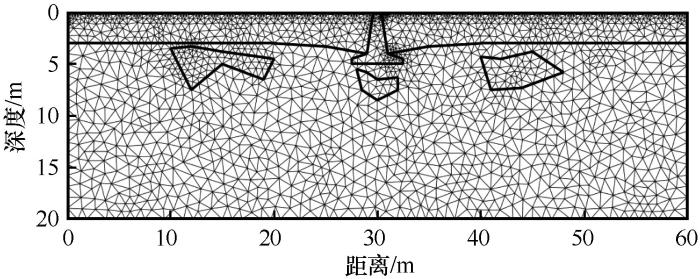

图2
图2
正演模型的有限元计算网格
Fig. 2
Finite element computational grid for forward modelling

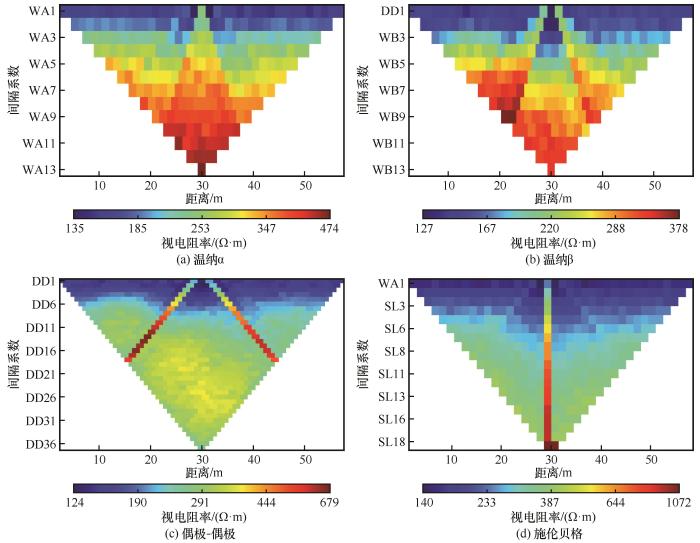

在活动层处于融化状态时，不同装置的正演视电阻率分布如图3所示。其分布特征区别较为显著，其中温纳装置的数据覆盖度相对偶极-偶极和施伦贝格装置较低。对地表的混凝土桩基所在位置，偶极-偶极装置结果表现为近“八”字形状的高视电阻率，施伦贝格则表现为垂直的高视电阻率区域。
图3
图3
不同装置的正演视电阻率
Fig. 3
Forward apparent resistivity using different types of arrays： Wenna alpha （a）， Wenna beta （b）， dipole-dipole （c） and Schlumberger （d）
2 塔基冻土探测在不同季节的反演结果
2.1 活动层融化时的探测反演结果

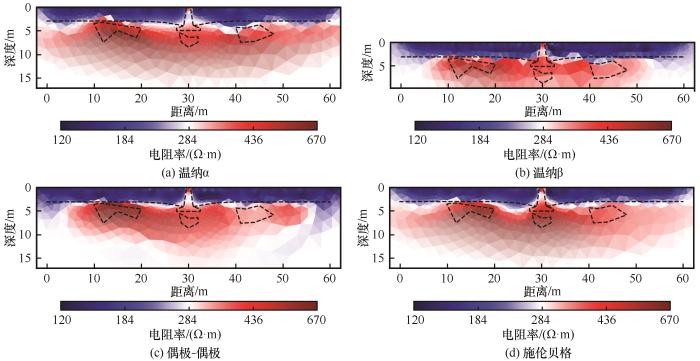

在活动层处于融化状态时，不同装置的反演结果如图4所示。在相同的测线长度和电极间距的条件下，温纳α、偶极-偶极、施伦贝格装置的探测深度约为17 m，而温纳β装置的探测深度小于10 m。总体而言，不同装置的反演结果均能反映出低阻的活动层、高阻的多年冻土层以及较高电阻的混凝土基础。不同装置的探测结果中，活动层与多年冻土层界面均可以通过沿深度方向上的电阻率突变得以识别，也能识别出桩基附近更深的冻土上限特征，反演结果与正演模型吻合较好。
图4
图4
活动层融化时不同装置的高密度电法反演结果（黑色虚线表示正演模型结构）
Fig. 4
Inversion results of high density electrical resistivity tomography using different types of arrays when the active layer thaws out： Wenna alpha （a）， Wenna beta （b）， dipole-dipole （c） and Schlumberger （d） （The black dashed lines represent configurations in forward modeling）
但各种装置对多年冻土层内的地下冰空间差异性分辨相对较差，对识别多年冻土层内的局部高、低含冰量区域的差别均存在困难。相对而言，偶极-偶极装置反演结果冻土层内部的电阻率呈现较小的空间差异，在一定程度上反映了地下冰的空间差异，但高、低含冰量区域的空间位置均显著大于正演模型。其余装置的反演结果更难以识别出地下冰的空间分布差异。其原因在于夏季活动层融化时，活动层与多年冻土层的电阻率差别较大，冻土层电阻率是活动层电阻率值的3倍多。电流在地下传播时大多集中于活动层，而仅有很小部分能在高阻的多年冻土层中传播，因而对多年冻土层内部的分辨率较差。
2.2 活动层冻结时的探测反演结果

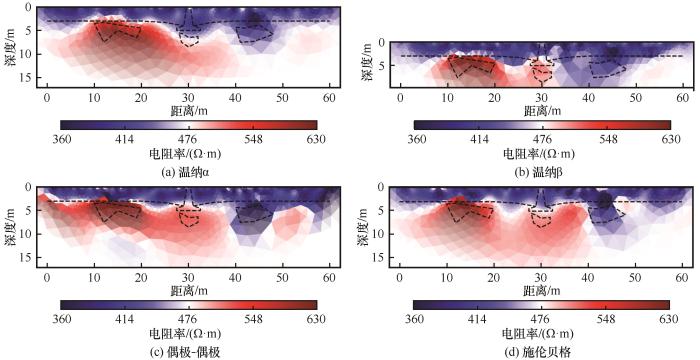

在原正演模型的基础上，假设活动层处于冻结状态（将活动层电阻率设置为800 Ω·m），其他参数保持不变，由此得到的不同装置的反演结果如图5所示。可以看出，在冬季活动层冻结条件下，不同装置对活动层深度的分辨均差于夏季活动层融化时，而且在活动层内部，均出现了电阻率高低间隔分布的假象。但所有装置对冻土层内部的地下冰空间分布分辨能力均显著提高。在对多年冻土层内的低含冰量区域识别方面，温纳β、偶极-偶极和施伦贝格均呈现较为明显的低阻异常区，但温纳β和施伦贝格探测结果的低阻异常区下边界与正演模型误差较大，偶极-偶极装置有更好的分辨率。在对高含冰量区域识别方面，偶极-偶极装置对高含冰量区域的埋深和几何特征识别精度也相对较高。
图5
图5
活动层冻结时不同装置的高密度电法反演结果（黑色虚线表示正演模型结构）
Fig. 5
Inversion results of high density electrical resistivity tomography using different types of arrays when the active layer is frozen： Wenna alpha （a）， Wenna beta （b）， dipole-dipole （c） and Schlumberger （d） （The black dashed lines represent configurations in forward modeling）
可见，多年冻土区冬季活动层完全冻结时，虽然活动层电阻率值仍然小于含冰量较低的多年冻土层，由于冻结活动层与多年冻土层的电阻率差值显著减小，使得更多的电流能流入多年冻土层内部，提高了对冻土层内部地下冰空间分布特征分辨能力。
从上述正反演模拟结果可以看出，在暖季活动层处于融化状态时，由于多年冻土区冻融锋面附近电阻率突变的地电结构，虽有利于探测输电线路基础附近的多年冻土上限空间起伏，但给识别多年冻土层内地下冰空间分布特征带来困难。由于多年冻土区活动层具有季节冻结和融化的特点，在冬季活动层处于冻结状态时，虽然不利于活动层厚度的识别，却有利于分辨基础附近多年冻土层内地下冰的空间分布。
3 青藏直流输电线路在多年冻土区的塔基探测结果

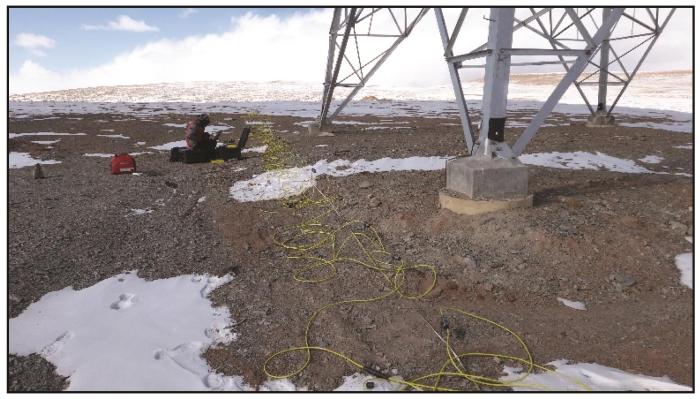

为研究高密度电法对输电线路基础施工和基础热扰动对附近的冻土地下冰的影响，根据正反演模拟结果，在活动层处于冻结状态时、采用偶极-偶极装置数据采集将会取得更好的探测效果。于2014年4月在青藏直流输电线路位于五道梁地区塔基进行了高密度电法数据采集（图6）。该塔基为锥柱基础，基础最大埋深5 m。该测线地形较为平坦，地表为较为干燥的砂砾碎石土，经过塔基正下方。数据采集电极距1 m，共布设40个电极，测线总长度39 m。采用仪器为美国AGI公司生产的SUPERSTING R8型多通道高密度电法仪。在垂直测线方向，距离测线末端约15 m处布设有一地温监测孔，孔深15 m，于2012年5月完成。钻探过程中记录了地层岩性信息和地下冰信息，钻孔完成后布设了热敏温度探头进行地温观测。
图6
图6
青藏直流输电线路塔基附近高密度电法数据采集现场照片
Fig. 6
Field photo of data collection by high density electrical resistivity tomography around a tower foundation along Qinghai-Tibet Power Transmission Line

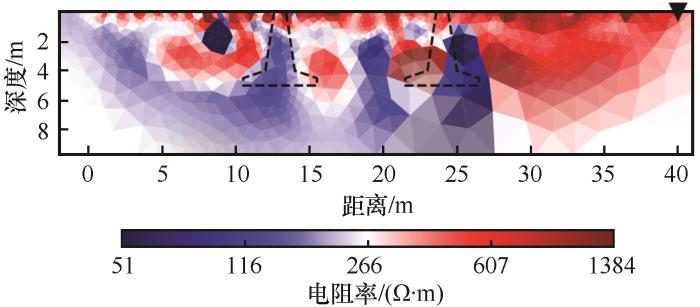

高密度电法的反演结果如图7所示，反演剖面中沿深度方向上主要呈现浅部高阻、深部低阻的特征。根据在测线末端附近钻孔处的地温监测数据（图8），高密度电法数据采集时测线下部已经完全回冻，地表以下15 m深度内的地温低于-1.2 ℃，因此，测线浅部高阻层为处于冻结状态的活动层。钻孔岩芯还揭示了2.7 m以下深度为富冰冻土，与测线水平距离27~40 m范围内约3 m以下深度高阻异常区对应良好。钻孔揭示的浅层为砂砾石土，其冻结后电阻率高于深部的细颗粒的强风化泥岩多年冻土层。测线水平距离0~27 m范围内，浅层电阻率高低相间分布，约5 m以下为低阻异常区，表明了浅层岩性的不均一，以及塔基施工后回填土与原位土的土质差异，而深部的地下冰含量显著较低。
图7
图7
高密度电法反演结果（黑色虚线表示塔基锥柱基础，右侧黑色倒三角表示距离约15 m处的钻孔）
Fig. 7
Inversion results of high density electrical resistivity tomography （The black dashed lines indicate tower cone-column foundations， and the black inverted triangle on the right indicates the borehole at a distance of about 15 m）

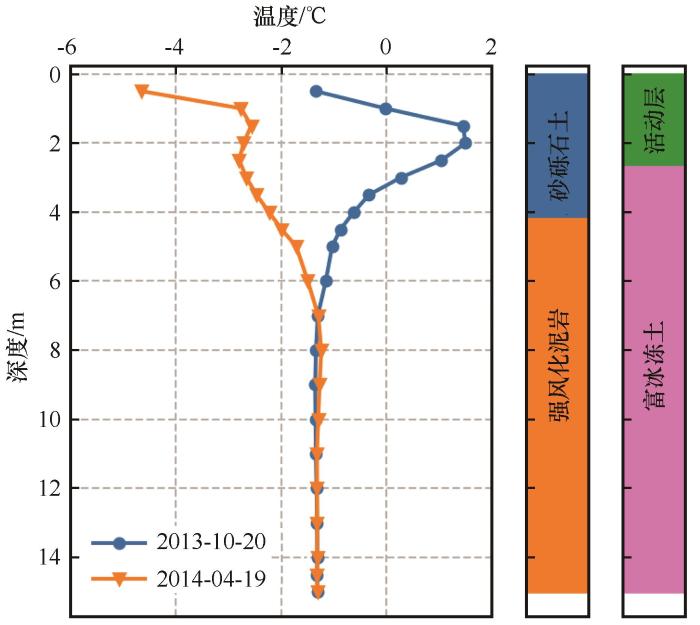

图8
图8
高密度电法测线附近钻孔的地温、地层岩性和冻土特征（钻孔位置见图7）
Fig. 8
Ground temperatures， soil texture and permafrost characteristics of the borehole around a survey line of high density electrical resistivity tomography （Location of the borehole is shown in Fig. 7）
在测线27~40 m范围内，由于未受到施工扰动和塔基热效应影响，天然状态的高含冰量冻土得以保存。而由于受到施工扰动和塔基热效应的影响，在测线10~27 m范围内，尤其是在塔基正下方和两个基础中间的位置，地下冰发生了较为显著的退化。可见，高密度电法探测结果能较为详细地评估输电线路桩基附近地下冰空间分布特征、施工扰动及塔基热扰动对地下冰的影响，比钻探仅能获取某点状信息具有明显优势。
反演结果说明高密度电法能较为精细地探测出基础附近的多年冻土地下冰分布特征，而根据冻土分布特征建立的地电模型进行正反演实验设计，选择合适的探测时机，最优的数据采集方案，对提高探测精度和可靠性起到了重要的指导作用。
4 讨论
导致解释结果不确定性的另一影响因素为电阻率与目标特征的关系模型。通常情况下，由于地下冰含量是影响冻土电阻率变化的重要因素，因此反演高阻异常一般预示着较高的地下冰含量［27］。但实际情况下，影响冻土电阻率的因素众多。由于冻土导电主要取决于未冻水含量高低及其连通性水平［28］，与之相关的因素也就能影响冻土电阻率。温度、土壤类型、含盐量等是影响未冻水含量的重要因素［29］，未冻水含量通常随冻土温度降低呈指数函数关系降低［30］、细颗粒土由于具有更大的比表面积在相同温度情况下比粗颗粒土具有更高的未冻水含量［31］、冻土中的未冻水含量还随含盐量增大而急剧增大［29］。地下冰结构通过影响未冻水连通性影响电阻率，其中整体状地下冰以孔隙冰为主，未冻水膜基本连续具有相互连通的通道，相对而言具有较低的电阻率，而层状地下冰中电流受冰透镜体阻挡，在与整体状结构相同的含冰量情况下具有更高的电阻率［28，32］。
5 结论
（1）基于对输电线路基础附近多年冻土地电模型的正反演模拟，发现高密度电法对基础多年冻土特征识别精度与探测季节、装置方式等密切相关。在探测实验设计阶段，通过正反演模拟，掌握高密度电法在特定条件下的能力和限制，提出最优的实验方案对提高探测结果精度和可靠性具有重要作用。对多年冻土区地下冰探测来说，融化活动层与下部冻土之间显著的电阻率差异虽然便于活动厚度探测，却降低了对地下冰空间分布识别的可靠性。由于多年冻土区活动层具有季节冻融的特性，在活动层处于冻结状态时进行探测能显著提高对地下冰识别能力。
（2）选择最优数据采集方式和时机有助于提高对冻土层电阻率空间分布的分辨能力，但受到土质类型、含盐量、地下冰类型等众多因素的影响，地下冰与电阻率关系复杂，对反演电阻率模型解释时需要结合地温、地层岩性等尽可能多的已知信息，以提高对地下冰分布探测的准确性。
（3）为研究高密度电法因施工扰动和塔基热效应对附近冻土地下冰的影响，根据多年冻土区塔基冻土模型的正反演结果，在活动层处于冻结状态时采用偶极-偶极装置方式对青藏直流输电线路塔基基础进行了探测。结合已有钻孔测温信息，揭示了塔基周围冻土地下冰的二维空间分布特征，探测结果有效反映了施工扰动和基础热效应造成的周围地下冰的退化，能为评估基础与多年冻土相互作用、潜在的工程病害提供重要依据。
