深部膨胀性黏土层冻结温度场的分布与冻胀力形成规律

doi:10.7522/j.issn.1000-0240.2019.1107

深部膨胀性黏土层冻结温度场的分布与冻胀力形成规律

杨青^,¹, 荣传新^,²

1.滁州学院土木与建筑工程学院，安徽滁州 239000

2.安徽理工大学土木建筑学院，安徽淮南 232001

Distribution of the freezing temperature field and formation law of the frost heaving force of a deep expansive clay layer

YANG Qing^,¹, RONG Chuanxin^,²

1.College of Civil and Architectural Engineering，Chuzhou University，Chuzhou 239000，Anhui，China

2.School of Civil Engineering and Architecture，Anhui University of Science and Technology，Huainan 232001，Anhui，China

通讯作者: 荣传新，教授，从事岩土工程与结构工程方面的教学与科研工作. E-mail： chxrong@aust.edu.cn.

编委: 武俊杰

收稿日期: 2019-05-15 修回日期: 2019-09-15

基金资助:

国家自然科学基金项目. 51374010. 51878005
安徽理工大学矿山地下工程教育部工程研究中心2020年度基金项目. JYBGCZX2020209

Received: 2019-05-15 Revised: 2019-09-15

作者简介 About authors

杨青（1990-），女，安徽滁州人，助教，2015年在安徽理工大学获硕士学位，从事土木工程结构研究.E-mail：1302511392@qq.com , E-mail：1302511392@qq.com

摘要

防止冻结管断裂是深部膨胀性黏土层在冻结壁形成过程中的一项亟待解决的课题。针对淮南矿区某矿副井深部膨胀性黏土层，通过热力耦合计算分析，研究了其冻结温度场分布与冻胀力形成规律。结果表明：冻结152天、 236天时，黏土层冻结壁平均温度分别为-14.42 ℃、 -16.58 ℃，细砂层冻结壁平均温度分别为-15.86 ℃、 -17.32 ℃，黏土层冻结壁平均温度比同时期细砂层高1.44 ℃、 0.74 ℃。黏土层冻结壁平均厚度分别为8.92 m、 10.25 m，细砂层冻结壁平均厚度分别为9.54 m、 10.77 m，黏土层冻结壁平均厚度比同时期细砂层小0.62 m、 0.56 m。细砂较膨胀性黏土易于冻结。冻结90天时，黏土层外、中、内圈三圈冻结管平均冻胀力约为同时期细砂层的1.1倍。冻结151天时，黏土层三圈冻结管围成的冻结壁内平均冻胀力均达到初始地应力的81.1%，是同时期细砂层的1.16倍。冻结236天时，细砂层内圈管的冻胀力为3.91 MPa，比中圈管3.72 MPa大了5.11%，而黏土层内圈管的冻胀力为4.81 MPa，比中圈管4.74 MPa大了1.48%。黏土层三圈冻结管围成的冻结壁内平均冻胀力均达到初始地应力的88.6%，是同时期细砂层的1.28倍。深部膨胀性黏土层及与细砂层界面处冻胀力均存在显著的不均匀性，最大冻胀力的主要位置与实际工程中掘进时的断管处基本对应，不均匀冻胀力是造成冻结管断裂的重要原因。

关键词： 膨胀性黏土 ; 热力耦合 ; 温度场 ; 冻胀力

Abstract

To prevent the fracture of freezing pipe is an urgent problem in the formation of frozen wall in deep expansive clay layer. According to the soil properties of the deep thick expansive clay layer of a mine auxiliary shaft in Huainan mining area， distribution of the freezing temperature field and formation law of the frost heaving force are studied through the thermo-mechanical coupling calculation. When frozen for 152 days and 236 days， the average temperature of clay layer is -14.42 ℃， -16.58 ℃ and fine sand layer is -15.86 ℃， -17.32 ℃ respectively. The average temperature of clay layer is 1.44 ℃ and 0.74 ℃ higher than that of fine sand layer in the same period. The average thickness of the frozen wall in clay layer is 8.92 m and 10.25 m respectively， and that in fine sand layer is 9.54 m and 10.77 m respectively. The average thickness of the frozen wall in clay layer is 0.62 m and 0.56 m smaller than that in fine sand layer in the same period. Sand is easier to freeze and faster than clay. When frozen for 90 days， the average frost heaving force of the outer， middle and inner circles of the deep clay layer is about 1.1 times of that of fine sand layer in the same period. When the clay layer was frozen for 151 days， the average frost heaving force in the frozen wall surrounded by three circles of freezing pipes reached 81.1% of the initial ground stress， which was 1.16 times of the fine sand layer in the same period. When frozen for 236 days， the frost heaving force of inner circle of fine sand layer is 3.91 MPa， which is about 5.11% bigger compared with that of middle circle of 3.72 MPa， while that of inner circle of clay layer is 4.81 MPa， which is about 1.48% bigger compared with that of middle circle of 4.74 MPa. The average frost heaving force in the frozen wall surrounded by three circles of freezing pipes in clay layer is 88.6% of the initial ground stress， which is 1.28 times of that of fine sand layer in the same period. There is a significant non-uniformity in the frost heaving force at the deep expansive clay layer and the interface with the fine sand layer. The main position of the maximum frost heaving force is basically corresponding to the pipe break in the actual project excavation. It highlights that the non-uniform frost heaving force is the important reason for fracture of freezing pipes， which provides a reference for the design of similar frozen projects in the future.

Keywords： expansive clay ; thermo-mechanical coupling ; temperature field ; frost heaving force

PDF (5049KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

杨青, 荣传新. 深部膨胀性黏土层冻结温度场的分布与冻胀力形成规律[J]. 冰川冻土, 2020, 42(3): 878-888 doi:10.7522/j.issn.1000-0240.2019.1107

YANG Qing, RONG Chuanxin. Distribution of the freezing temperature field and formation law of the frost heaving force of a deep expansive clay layer[J]. Journal of Glaciology and Geocryology, 2020, 42(3): 878-888 doi:10.7522/j.issn.1000-0240.2019.1107

0 引言

近二十年来，浅层煤炭资源开采已成为历史，我国中东部地区主要矿区凿井已向深处进发。人工冻结法凿井是深厚冲积层、富水软岩层中立井井筒施工的常用且较为成熟的方法之一。冻结法是在井筒开凿之前，在即将用钢筋混凝土浇筑的双层井筒周围，布置不同圈径和不同间距冻结管，用冷冻方式使得井筒周围的岩土层冻结成封闭且具有设计强度和稳定性的厚壁结构物，以保障井筒掘砌顺利进行的一种特殊的凿井方法^［1］。新建千米矿井具有冲积层深厚、地压大、含水层次多、地下水水量丰富等特点，尤其是深层冻土与浅层冻土在地压环境和土性特征方面有重大不同，研究深层冻结壁在形成过程中相关因素影响规律的途径和方法至关重要。

国外学者多集中于冻胀机理和模型研究。Harlan^［2］提出了土体冻结过程中水热迁移耦合数学模型； Wettlaufer等^［3］在假设未冻结水是牛顿流体的基础上，建立了冻胀数学模型，其计算结果与Wilen等^［4］的试验结果有很好的一致性； O’Neill等^［5］提出了有关冻结锋面的数学模型，得出冻结锋面冰晶体产生的准则。Christopher^［6］建立了二次冻胀模型； Rempel等^［7］进一步完善了冻胀模型，并详细地论述了冻胀发生的机理； Diehl等^［8］、 von Blohn等^［9］在土体的冻胀特性试验研究和数学模型方面做了大量的工作，取得了很大的进展。国内，张庆武^［10］研究了巨厚流细砂层地质条件下井筒冻结壁的形成规律；戴华东等^［11］通过对原状土进行力学试验分析了深厚表土层的冻土蠕变性质，得出土的含水率和采样深度对冻结壁设计的影响不可忽略；王彬等^［12］将冻结壁的温度场等效成抛物线形，运用黏弹性理论推导出应力场与位移场的解析表达式，分析了均质与非均质冻结壁的承载力与位移之间的关系；荣传新等^［13］、程桦等^［14］自行研制了一套试验装置，利用相似比理论，模拟大流速地下水环境下冻结壁温度场的形成规律，指出应用“群管效应”可以有效减弱大流速地下水对冻结壁的“冲击”作用；吉植强等^［15］运用相似理论设计了不同的渗流速度和冻结管间距下砂土冻结物理模拟试验，研究了不同试验条件下渗流方向温度分布规律、冻结过程中冻结管间距变化引起温度场分布特征及砂土冻结壁厚度的变化；伏圣岗等^［16］研究了开挖后的冻结壁外及其未冻围岩区的应力场和位移场与线膨胀应变的关系，指出合理安放冻结管的位置可避免冻结管断裂问题；马茂艳等^［17］研究指出，为防止深厚钙质黏土层冻结管变形甚至断管事故发生，要从施工信息化角度对现场冻结壁的井帮温度和位移进行有效控制；薛利兵等^［18］、侯海杰等^［19］通过实测冻结壁内外冻胀力的变化规律，控制或避免了施工过程中冻胀力的积聚与释放对冻结管的威胁。汪仁和^［20］根据傅里叶定律，就立井冻结的平面轴对称问题，建立冻结区、降温区、冻结锋面温度场的数学模型，得到了控制微分方程。业界学者对冻结壁温度场与冻胀力做出有力探索。

在我国多圈管冻结凿井工程实践中，冻结管断裂和外层井壁破裂事故时有发生，产生这些现象的主要原因是深厚黏土层冻结壁随时间发生较大的蠕变变形。在冻胀力作用下，冻结管发生较大弯曲变形而导致断裂。土体温度降至负温时，孔隙中部分水冻结成冰，打破了原有的热学平衡状态。在温度梯度的影响下，未冻区域水向冻结锋面迁移，遇冷成冰，冻结锋面附近的各相成分发生变化，其受力状况也相应变化。土骨架因受拉而分离，水分聚集成冰透镜体。冻胀是在温度降低时，冻结锋面推进以及水分不断迁移与聚集、土体体积增大情况下发生的现象。温度场的分布直接影响着冻胀力的大小，冻胀力也是温度场效应的表征。目前，在深井冻结法凿井中，膨胀性黏土层因其土粒微观结构^［21］的亲水性易产生膨胀、冻胀双重作用，深部膨胀性黏土层冻胀力的形成、分布特征及对冻结壁的影响和对冻结管的作用尚未探明。为此，本文结合安徽淮南某矿工程实际案例，开展深部膨胀性黏土层冻结温度场分布与冻胀力形成规律分析，可为类似冻结工程设计以及保障冻结施工安全提供指导。

1 计算模型及参数

1.1　工程背景

安徽淮南矿区某矿副井位于淮南煤田西部，井筒表层土厚681.05 m，井筒深度为1 001.90 m。井检孔岩层柱状资料表明， 536.50 m深度以上为第四系黏土层， 536.50～681.05 m为第三系黏土层， 681.05～714.05 m为基岩风化带；在378.20～398.90 m和407.30～445.35 m深度有厚20.70 m和38.05 m的特厚膨胀性黏土层。该矿副井地质条件复杂，冻结深度达到725 m，是我国近期冻结深度最大的矿井之一。

冻结管布置参数如表1所示，其设计冻结壁厚度为10.6 m，冻结壁平均温度为-18 ℃。采用四排管冻结方式，冻结管布置见图1。其中，防片帮管主要起到防片帮、降低井帮温度、减少冻土位移量的作用；外排管、中排管、内排管主要起到降低冻结壁平均温度、增强冻结壁稳定性的作用，在基岩段起到封水作用。

表1 副井井筒冻结管布置参数表

Table 1 Parametric table of arrangement of freezing pipes in the auxiliary shaft

冻结管类型	圈径/m	管数	间距/m
外排	29.1	56	1.63
中排	22.4	26/26	1.35
内排	17.4	25	2.18
防片帮	12.9/14.5	10/10	3.99/4.48

新窗口打开| 下载CSV

图1

新窗口打开| 下载原图ZIP| 生成PPT

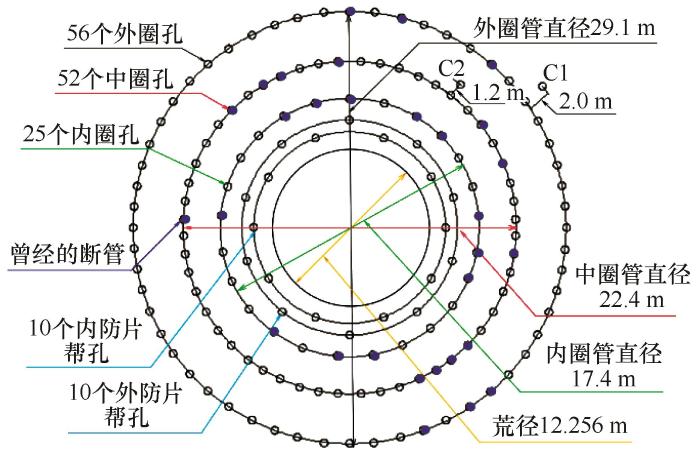

图1 冻结管平面布置图

Fig.1 Plane layout of freezing pipes

表1中的中排管个数26/26代表长短腿差异冻结，其作用是加强冲积层冻结壁的强度和厚度，在基岩中达到封水的目的。内防片帮冻结孔10个，间距3.99 m、圈径12.9 m，外防片帮冻结孔10个，间距4.48 m、圈径14.5 m，为差异、插花冻结方式，其作用是尽可能实现井筒提早开挖，防止井筒掘进时片帮。

井筒表土段的最大掘进荒径为12.256 m。设计冻结盐水温度为-31～-33 ℃，冻结控制层位为440 m深度的第四系黏土层。

本工程冻结过程监测的盐水温度变化曲线如图2所示，后续计算时根据实测盐水温度施加温度荷载求解温度场。

图2

新窗口打开| 下载原图ZIP| 生成PPT

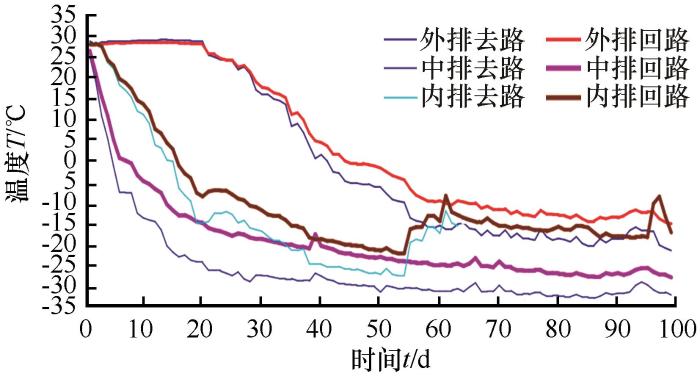

图2 副井盐水温度变化曲线

Fig.2 Temperature change curves of brine in the auxiliary shaft

根据工程中冻结孔实际成孔情况，采用数值分析软件ANSYS进行建模计算，数值分析模型见图3。选用PLANE55单元划分二维模型，共划分单元48 032个。

图3

新窗口打开| 下载原图ZIP| 生成PPT

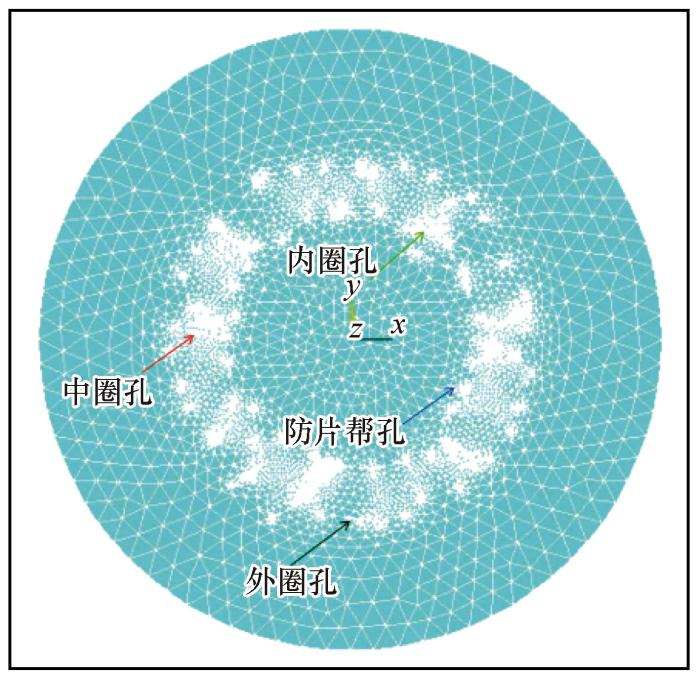

图3 数值分析模型

Fig.3 Numerical analysis model

1.2　冻结温度场控制方程及计算参数

冻结温度场中冰、水存在相变且冻结锋面不断迁移，位置未知。温度场控制方程^［20］为

\frac{\partial T}{\partial t} = α (\frac{\partial^{2} T}{\partial r^{2}} + \frac{1}{r} \frac{\partial T}{\partial r} + \frac{1}{r^{2}} \frac{\partial^{2} T}{\partial θ^{2}} + \frac{\partial^{2} T}{\partial^{2} z^{2}}) + \frac{Q^{'}}{c γ}

（1）

式中： T为微元体原点温度（℃）； t为时间（h）； α为导温系数（m²·h^-1）， α=λ/cγ； λ为导热系数（W·m^-1·℃^-1）； γ为土体密度（kg·m^-3）； c为比热（J·kg^-1·℃^-1）； r为冻结半径（m）； Q′为内热源（W·m^-2）。冻结区、降温区、冻结锋面的温度场分布数学模型见图4，温度场控制方程定解条件如表2所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

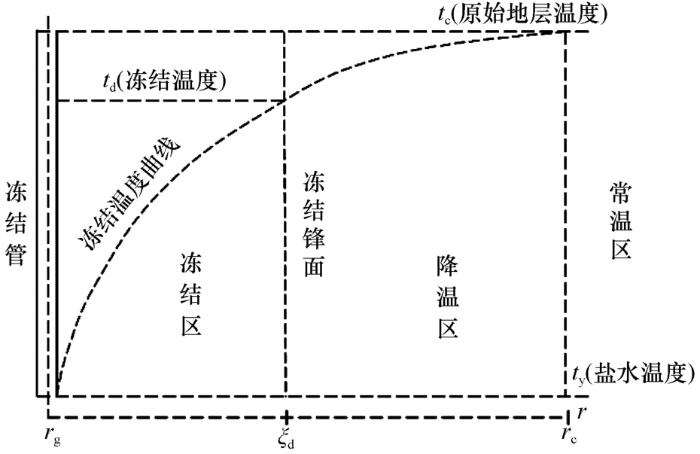

图4 温度场分布数学模型

Fig.4 Mathematical model of temperature field distribution

表2 温度场控制方程定解条件

Table 2 Definite solution conditions for temperature field control equation

定解条件	冻结区	降温区	冻结锋面
求解域	r_g≤r≤ξ_d	ξ_d≤r≤r_c	r=ξ_d
初始条件	t=0： T=t_c	t=0： T=t_c
边界条件	t>0： r=ξ_d时， T=t_d； r=r_g时， $λ \frac{\partial T}{\partial n} = - q_{n}$	t>0： r=ξ_d时， T=t_d； r=r_c时， T=t_c	r=ξ_d时， T_f=T_u=t_d
能量守恒方程			$λ_{f} (\frac{\partial T}{\partial r} + \frac{1}{r} \frac{\partial T}{\partial θ}) \|_{r = ξ_{d}} - λ_{u} (\frac{\partial T}{\partial r} + \frac{1}{r} \frac{\partial T}{\partial θ}) \|_{r = ξ_{d}} = L \frac{\partial ξ}{\partial t}$

注：上述式中r_g为冻结管外半径；r为冻结半径；r_c为常温区到冻结管的水平距离；ξ_d为冻结锋面；f、u分别代表冻结区和未冻区（降温区）；T_f、T_u分别为冻结区和降温区温度（℃）；λ_f、λ_u分别为冻结区和降温区土体的导热系数（W·m^-1·℃^-1）；L为单位土体中的水结冰时释放的潜热（J·m^-3）；t_c为原始地层温度；t_d为冻结温度。

新窗口打开| 下载CSV

冻结温度场计算所需的热物理参数如表3所示，此参数表由室内实验^［22］得到。实验显示，砂土与膨胀性黏土的冻结温度不同，一般情况下砂土冻结温度高于膨胀性黏土。冰的导热系数是水的4倍^［23］，土体冻结后的导热系数大于未冻结时的导热系数。在初始含水量相同的情况下，膨胀性黏土的导热系数小于砂土的导热系数。

表3 冻土热物理参数

Table 3 Thermo-physical parameters of frozen soil

土性	深度H/m	导热系数λ/（W·m^-1·℃^-1）				比热c/（J·kg^-1·℃^-1）		冻结温度T/℃	密度ρ/（kg·m^-3）
土性	深度H/m	0 ℃	-5 ℃	-10 ℃	-20 ℃	0 ℃	-5 ℃	冻结温度T/℃	密度ρ/（kg·m^-3）
细砂	400	2.39	2.65	3.22	3.85	1 270	886	-0.5	2 137
黏土	440	1.51	1.71	1.82	2.03	1 390	1 470	-2.9	1 940

新窗口打开| 下载CSV

1.3　冻胀力计算参数及方法

深井冻结壁的形成因冻结管布置方式不同（多圈管或差异冻结），原始地应力和地下水状态不同，其发展的时程明显不同。到目前为止，尚未见深厚膨胀性黏土层冻胀力具体有效的理论计算公式，数值模拟是研究冻结壁内部冻胀力形成规律分析的主要有效工具。土的冻胀效应影响因素众多，进行冻胀力的数值分析时，需作以下基本假设^［24］： ①按平面应变问题进行计算； ②以厚层膨胀性黏土层和细砂层为模拟对象，单一土层为各向均匀弹性体； ③土体颗粒和冰晶不考虑压融效应； ④以冻土的线膨胀系数模拟土的冻胀； ⑤冻胀影响半径为最大冻结管圈径的4倍左右。

首先建立热模型、加载，求解热模型并进行瞬态分析，后处理得到节点上的温度。然后采用与温度场相同的数学模型进行结构分析，来研究冻胀力的分布规律。改变工作文件名并在模型的外边界约束径向位移、删除热边界条件，定义结构材料特性^［22］，包括弹性模量、泊松比、热膨胀系数（冻胀率η取2.9%，线膨胀系数近似取α₁=η/T）。模拟考虑热到结构的耦合，忽略结构到热的耦合（小的应变不对初始的热分析结果产生影响）。由于间接耦合法分析使用的是单场单元，不用进行多次迭代计算，故采用间接耦合解法比直接耦合更方便。将热模型（单元PLANE55）转变为结构模型（单元PLANE42），从热分析结果文件读出温度并施加到结构模型上，由温度求解得到的节点温度在结构分析中用作体载荷。定义结构分析类型，制定分析选项、荷载步选项，制定参考温度并施加其他结构荷载，存储模型并求解当前荷载步，最后进行后处理。

结构分析计算按平面应变问题进行求解，黏土层在440 m深度，细砂层在400 m深度。永久水平地压P=0.012H^［18］，模型初始应力砂土为4.8 MPa，黏土为5.2 MPa。冻土力学性能参数主要包括冻土的弹性模量、泊松比、线膨胀系数等，具体参数如图5所示。

图5

新窗口打开| 下载原图ZIP| 生成PPT

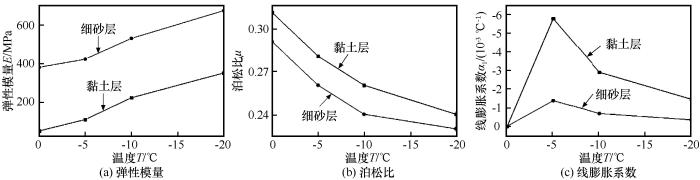

图5 不同温度下黏土层、细砂层冻土的力学性能参数

Fig.5 Mechanical properties of frozen clay and frozen fine sand at different temperatures

图5表明，在负温度条件下，细砂层弹性模量比黏土层弹性模量大，且温度越低，两者的弹性模量越大，呈线性增加趋势；泊松比也呈下降趋势。两种土的负温线膨胀系数在冻结开始阶段呈线性增加，表明土中的水在开始结冰时产生的冻胀比较明显，但随着温度的降低，线膨胀系数的图线进入下降段，并且黏土的冻胀变形比砂土大。

2 结果与讨论

2.1　冻结温度场计算结果验证

C1孔位于外圈管以外2 m， C2孔位于中圈管和外圈管之间（距离中圈管1.2 m，中圈管和外圈管之间为3.35 m），如图6所示。调取计算模型中测温孔位置的温度计算结果，与2个测温孔实测温度对比，由图可知，两者温度差约1 ℃，吻合较好，表明冻结温度场计算结果是可靠的。由测温孔实测结果与模拟结果对比可知，数值计算获得了较好的精度。

图6

新窗口打开| 下载原图ZIP| 生成PPT

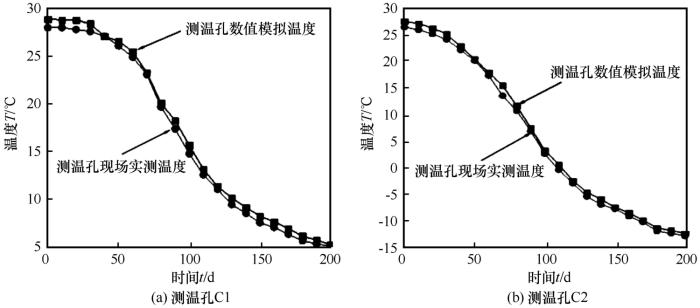

图6 440 m深度黏土层测温孔模拟和实测温度对比

Fig.6 Comparison between simulated and measured temperatures of temperature measuring holes in clay layer at 440-m depth

2.2　冻结温度场

在土的冻结过程中，任意特定时空内各点的温度分布称为冻土的温度场，其分布通常为瞬态。该矿副井440 m深度黏土层、 400 m深度细砂层冻结152天与236天的温度场计算云图见图7。

图7

新窗口打开| 下载原图ZIP| 生成PPT

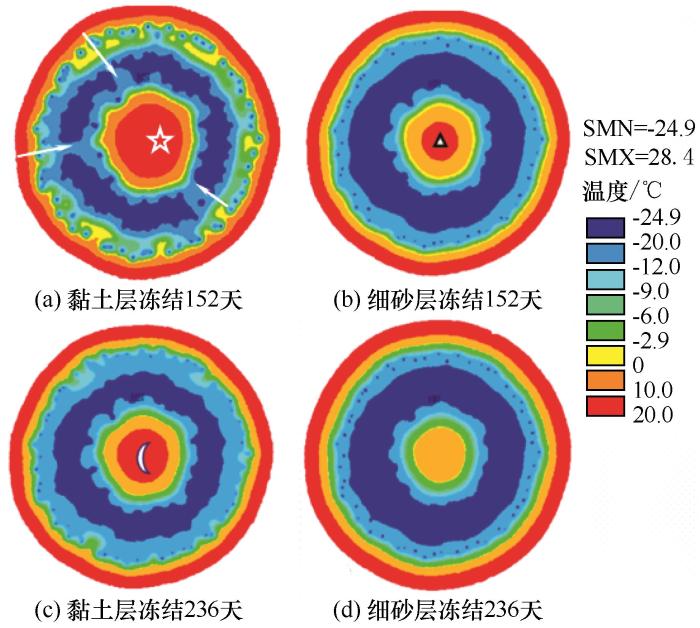

图7 冻结温度场云图

Fig.7 Cloud chart of the freezing temperature field

从图7可以清楚地看出，随着时间的增长，模型中冻土的温度越来越低，冻结236天的黏土层［图7（c）最内侧红色圆形，用月牙形表示］比冻结152天的黏土层［图7（a）最内侧红色圆形，用五角星表示］面积要小，说明冻土温度降低的范围在不断扩大。冻结152天的黏土层（箭头处）深蓝部分断断续续，说明冻结壁尚未形成。可见冻结152天时，膨胀性黏土仍表现出难冻结且温度扩展速度缓慢，图7（a）白色箭头所指部位冻结壁出现断续现象便是证明。冻结152天的细砂层中心［图7（b）中最内侧红色圆形，用三角形表示］温度较高，而冻结236天的细砂层［图7（d）］中心温度红色已经消失了，图7（b）、 7（d）分别与图7（a）、图7（c）比较，说明冻结天数相同情况下砂土较黏土易冻结。图7（b）与图7（d）相比，温度极低区域变化却不大；而黏性土［图7（a）、图7（c）］温度极低区域范围变化较为明显，说明随着冻结时间增长，黏性土的冻胀力还可以继续增大。

2.3　冻结壁平均温度和厚度

采用温度场来确定冻结壁厚度、位置及相关参数。

（1）冻结壁的平均厚度

膨胀性黏土以-2.9 ℃、细砂以-0.5 ℃作为冻结温度，提取冻结温度以下的冻结壁区域数据，以井筒圆心为中心，按冻结壁外边缘［图8（a） ~ 图8（d）中外圈红色部分］距离减去内边缘［图8（a） ~ 图8（d）中内圈红色部分］距离来计算环形冻结壁的厚度。如果有入荒径的存在，即冻结壁区域侵入开挖荒径以内，则要以冻结壁外边缘距离减去开挖荒径来计算冻结壁厚度。4个方向厚度的平均值作为冻结壁的平均厚度。

图8

新窗口打开| 下载原图ZIP| 生成PPT

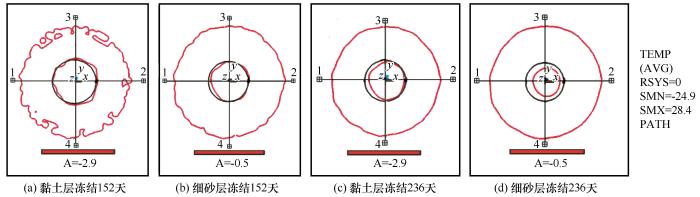

图8 冻结温度场负温区域

Fig.8 Negative temperature zone of the freezing temperature field

（2）冻结壁的平均温度

冻结壁区域的温度按区域面积进行加权平均来计算。

（3）井帮温度

以井筒中心（图8中纵横轴交点）为圆心按照开挖荒径画一个圆，提取圆周上的温度值。

图8为该冻结温度场负温区域（冻结壁）计算结果。可见，膨胀性黏土层冻结152天时形成的冻结壁呈现锯齿状，并未形成理想化圆形，进一步证明黏土难以冻结的特性。而同为冻结152天的细砂层负温区域却是另外一番表现，如图8（b）所示，细砂层冻结壁外边缘虽然不是很规则的圆形，但已有逐渐发展成圆形的趋势。冻结壁内边缘左侧已呈现出侵入荒径的趋势。黏土层冻结236天时，冻结壁外边缘接近圆形，内边缘为侵入开挖荒径的类似圆形。细砂层冻结236天时，冻结壁内边缘比黏土层冻结236天时的内边缘更向井筒圆心靠拢，说明细砂层比黏土层冻结壁厚度大。

冻结温度场和冻结壁平均厚度计算结果见图9。可见，冻结152天、 236天时，黏土层井帮平均温度分别为-1.56 ℃、 -8.98 ℃，细砂层井帮平均温度分别为-2.71 ℃、 -10.01 ℃，黏土层井帮平均温度比同时期细砂层高1.15 ℃、 1.03 ℃。冻结152天、 236天时，黏土层冻结壁平均温度分别为-14.42 ℃、 -16.58 ℃，细砂层冻结壁平均温度分别为-15.86 ℃、 -17.32 ℃，黏土层冻结壁平均温度比同时期细砂层高1.44 ℃、 0.74 ℃。冻结152天、 236天时，黏土层冻结壁平均厚度分别为8.92 m、 10.25 m，细砂层冻结壁平均厚度分别为9.54 m、 10.77 m，黏土层冻结壁平均厚度比同时期细砂层小0.62 m、 0.56 m。究其原因是膨胀性黏土层饱和含水量一般在40%～70%，且大都是薄膜水^［25-26］，所以膨胀性黏土层冻结温度较低。另外膨胀性黏土层颗粒细、总表面积大，含有大量薄膜水和少量吸附水（吸附水一般不冻结），其冻结速度慢，冻土强度低。相反，细砂层等粗颗粒土的结合水含量很少，形成冻土后几乎无未冻水，冻土强度高，冻结速度快。

图9

新窗口打开| 下载原图ZIP| 生成PPT

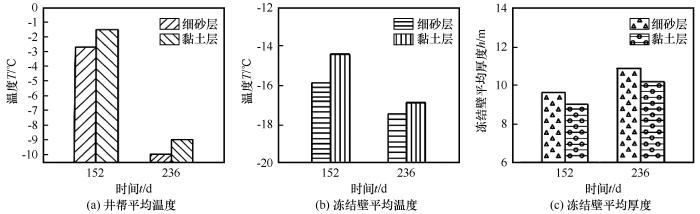

图9 冻结温度场特征参数

Fig.9 Characteristic parameter of the freezing temperature field

2.4　冻胀力

（1）冻胀力的产生和发展

温度降低时，由于水分迁移和原位水的冻结而产生体积膨胀，进而发生冻胀变形，当冻胀变形受到约束时便会产生冻胀力^［27-31］。已有研究表明^［32］，冻结壁冻胀力与冻胀变形基本呈线性正比关系，且增长率随温度降低而增大。膨胀性黏土处于漫长的不断结冰、不断冻胀的过程。另一方面，膨胀性黏土层中的水结冰膨胀，推动土颗粒重新排列，增大了土中的孔隙。土中的水量越大，水结冰膨胀的体积也越大，土体的冻胀量也越大^［33］。

（2）细砂层与黏土层冻胀特征对比

将节点应力计算结果减去初始地应力，即冻土温降后引起的冻胀力，因此冻胀力与节点应力的变化规律一致。分别读取440 m深度黏土层和400 m深度细砂层距该矿副井井筒中心半径r=6.128 m（井帮）、 r=8.7 m（内圈）、 r=11.2 m（中圈）冻结锋面上的节点应力，绘制不同时期的应力分布如图10所示。取冻结管黏土层、细砂层内圈在南、南偏西30°、北偏西30°、北偏西6°、北偏东30°和中圈在东南方位上的冻胀力，绘制表格如表4所示。

图10

新窗口打开| 下载原图ZIP| 生成PPT

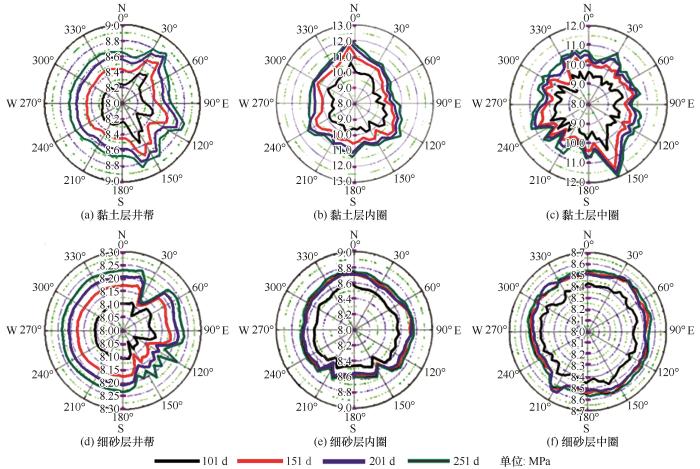

图10 节点的径向应力分布

Fig.10 Radial stress distribution of the joints

表4 几处典型冻结管黏土层与细砂层的冻胀力差值（冻结151天）

Table 4 Difference of frost heaving force between clay layer and fine sand layer of several typical freezing pipes （frozen for 151 days）

冻结管位置	方位	黏土层冻胀力与地应力之和P₁/MPa	细砂层冻胀力与地应力之和P₂/MPa	冻胀力差值ΔP/MPa
内圈	南	10.40	8.55	1.85
	南偏西30°	10.40	8.55	1.85
	北偏西30°	10.50	8.70	1.80
	北偏西6°	11.80	8.80	3.00
	北偏东30°	10.50	8.70	1.80
中圈	东南	11.50	8.60	2.90

新窗口打开| 下载CSV

由图10可知：

①由于冻结孔在实际成孔的过程中存在偏斜，冻结管在某一平面内不可能像设计图那样均匀分布，因而在440 m深度膨胀黏土层位冻胀后的受力存在显著的不均匀性，最大冻胀力中圈主要位于东南侧，内圈主要位于北侧、南侧、东南侧和西南侧。

②膨胀性黏土层冻结151天时，距井筒中心6.128 m（井帮）、 8.7 m（内圈）、 11.2 m（中圈）冻结锋面上应力最大值与最小值相差分别为0.40 MPa、 1.90 MPa、 2.00 MPa；表明内圈管和中圈管附近的部分位置冻结壁处于2 MPa左右的不均匀压力作用下，这是造成冻结管断裂的重要原因。由表4知，冻结151天时黏土层与细砂层内圈管在南、南偏西30°、北偏西30°、北偏西6°、北偏东30°方向上冻结管的冻胀力差值为1.85 MPa、 1.85 MPa、 1.80 MPa、 3.00 MPa、 1.80 MPa。黏土层与细砂层中圈管在东南侧方向上冻胀力差值为2.90 MPa。实际工程中在中圈东南处，内圈、中圈均有部分断管（断管如图1蓝色小圆圈所示），与计算出的显著不均匀冻结位置基本对应。

③冻结251天时，细砂层在井帮、内圈、中圈冻结锋面上的冻结应力最大值和最小值之差分别为0.12 MPa、 0.20 MPa、 0.05 MPa，黏土层在井帮、内圈、中圈冻结锋面上的冻结应力最大值和最小值之差分别为0.22 MPa、 1.60 MPa、 1.80 MPa，可见细砂层的冻胀效应和不均匀性均小于黏土层。冻结151天时，黏土层冻结壁的中圈管附近冻胀力达4.00～6.30 MPa，占初始地应力的76.9%～121.1%；冻结251天时，黏土层中圈、内圈冻结管围成的冻结壁内冻胀力均大于5 MPa，是同时期细砂层的1.5倍。

（3）副井断管原因分析

该矿副井冻结掘砌过程中的部分信息见表5。2013年1月1日之前，一直处于正常施工状态。刚进入膨胀性黏土层与细砂层结合处，发生了15根断管（井帮位移及底鼓量均超标），停止掘进。及时采取井内设置工字钢和混凝土封底措施，断管的冻结孔采取下置套管，断管孔恢复运转后增加管道泵，并在断管孔周围的冻结孔增设管道泵加大盐水流量。

表5 副井部分施工信息

Table 5 Some construction information of the auxiliary shaft

序号	施工时间节点	施工状态	备注
1	2012年4月8日	开机冻结
2	2012年8月8日	井筒试挖	冻结122天
3	2012年8月8日至2013年1月1日	井壁施工正常	段高4.2 m，井筒掘进412.95 m
4	2013年1月1日至2013年1月4日	冻结管断裂15根	冻结271天，刚进入深厚黏土层
5	2013年1月4日至2013年1月21日	恢复冻结管11根	停止掘砌
6	2013年1月21日至2013年7月20日	加强冻结	继续冻结
7	2013年7月20日至2013年8月20日	井筒恢复掘砌	段高2.2 m，顺利通过膨胀性黏土层
8	2013年10月7日	掘砌至井深499.6 m	冻结548天

新窗口打开| 下载CSV

经过长达197天低温冻结（-32～-34 ℃）后恢复掘砌，安全顺利通过膨胀性黏土层。这一事实直接说明，断管正是膨胀性黏土层的冻结速度慢，蠕变变形大（特别是遭遇掘进，冻结壁冻胀力释放），在与细砂层结合处出现明显差异冻胀力，导致冻结管弯曲应力超越材料极限抗拉强度而致。后期加强冻结，实际上是增强冻结壁强度（包括处理未修复的冻结管和受到泄漏盐水浸泡的冻结壁），减小了膨胀性黏土的蠕变性。

（4）不同位置冻胀力发展规律

取计算结果中井帮和内、中、外圈冻结管（图1）附近的节点径向应力值，绘制其与时间的对应关系。

由图11可知：

图11

新窗口打开| 下载原图ZIP| 生成PPT

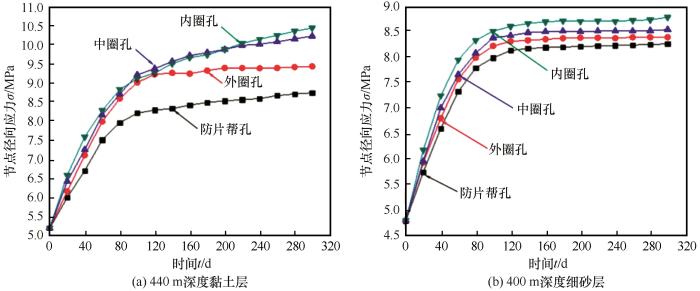

图11 节点径向应力随时间变化曲线（平均）

Fig.11 Curves of radial stress of the joints changing with time （averaged）

①无论是细砂层还是黏土层，均为内圈管和中圈管直接形成冻结壁，冻胀力较大，外圈管冻胀力次之，井帮冻胀力最小。深层黏性土较为突出。

②在冻结0～90天内，细砂层和黏土层的冻胀力近似线性快速增长。冻结90天时，黏土层井帮冻胀力为2.97 MPa，外、中、内圈三圈冻结管平均冻胀力为3.76 MPa，最大冻胀力为3.81 MPa；此时细砂层井帮冻胀力为3.08 MPa，外、中、内圈三圈冻结管平均冻胀力为3.41 MPa，最大冻胀力为3.61 MPa。冻结90天之后，细砂层的冻胀力增长基本趋于稳定，而黏土层中圈孔和内圈孔的冻胀力仍然持续增大。

③冻结120天时，内圈管和中圈管的节点径向应力开始与外圈管明显不同，外圈管增长曲线较为平缓。冻结151天时，黏土层井帮冻胀力为3.17 MPa，外、中、内圈三圈冻结管平均冻胀力为4.28 MPa，最大冻胀力为4.43 MPa；此时细砂层井帮冻胀力为3.37 MPa，外、中、内圈三圈冻结管平均冻胀力为3.69 MPa，最大冻胀力为3.87 MPa。冻结236天时，细砂层内圈管的冻胀力为3.91 MPa，比中圈管3.72 MPa大了5.11%，而黏土层内圈管的冻胀力为4.81 MPa，比中圈管4.74 MPa大了1.48%。

3 结论

对取样于淮南矿区某副井400 m深度细砂层、 440 m深度膨胀性黏土层进行了ANSYS数值模拟温度场分布及冻胀力发展分析，得出如下结论：

（1）冻结152天时，深层黏土层井帮平均温度比同时期细砂层高1.20 ℃。黏土层冻结壁平均温度比同时期细砂层高1.44 ℃，黏土层冻结壁平均厚度比同时期细砂层小0.62 m。冻结236天时，黏土层井帮平均温度比同时期细砂层高1.03 ℃，黏土层冻结壁平均温度比同时期细砂层高0.74 ℃，黏土层冻结壁平均厚度比同时期细砂层小0.56 m。

（2）在冻结90天时，深层黏土层外、中、内圈三圈冻结管平均冻胀力约为同时期细砂层的1.10倍。冻结151天时，黏土层三圈冻结管围成的冻结壁内平均冻胀力均达到初始地应力的81.1%，是同时期细砂层的1.16倍。冻结236天时，细砂层内圈管的冻胀力为3.91 MPa，比中圈管3.72 MPa大了5.11%，而黏土层内圈管的冻胀力为4.81 MPa，比中圈管4.74 MPa大了1.48%。黏土层三圈冻结管围成的冻结壁内平均冻胀力均达到初始地应力的88.6%，是同时期细砂层的1.28倍。

（3）深部膨胀性黏土层冻胀后的受力存在显著的不均匀性，内圈、中圈圈管冻结锋面上的不均匀受力显著大于其他位置。这种深层位不同土性的冻胀力差异是造成冻结管断裂的主要原因之一。

今后可以从不同深度土层进一步考虑地压等因素对土性参数的影响，探讨不同深度、不同工况下温度场分布与冻胀力的形成规律，为优化冻结方案、实施冻结壁蠕变预控、谨防冻结管断裂提供参考。
