青藏铁路路基粗颗粒填料动力特性和安定性行为研究
1.
2.
Study on dynamic properties and shakedown behaviors of coarse-grained fillers in Qinghai-Tibet Railway subgrade
1.
2.
通讯作者:
收稿日期: 2021-07-16 修回日期: 2021-10-22
基金资助: |
|
Received: 2021-07-16 Revised: 2021-10-22
作者简介 About authors
王庆志,硕士研究生,主要从事冻土动力学研究.E-mail:
关键词:
Keywords:
本文引用格式
王庆志, 周志伟, 张淑娟.
WANG Qingzhi, ZHOU Zhiwei, ZHANG Shujuan.
0 引言
高速铁路路基填料在交通循环荷载下的累积变形演化特征可依次归类为塑性安定、塑性蠕变及加速坍塌破坏三种类型[3-4],而对这三种变形类型的准确判定(安定性评估)对于路基的合理设计、安全运营、经济维护起到至关重要的作用。基于热/力载荷的水平、类型、循环次数来判定材料/结构长期累积变形量是否满足工程允许极限值的方法称为安定性评估方法,在这方面国内外学者开展了一些研究。廖化荣等[5]分析了红黏土在循环动荷载下累积塑性变形的发展规律及影响因素,并界定了其安定界限;肖军华[6]通过动三轴试验研究了长期动荷载下路基压实粉土的临界动应力和回弹应变水平;董城等[7]开展系列动三轴试验,得到不同含水率和压实度下粉土累积塑性应变的划分标准;Qian等[8]利用动态空心圆柱仪开展心型应力路径下固结不排水三轴试验,并提出一种基于有效应力比定义黏土安定性行为边界的新方法;Xiao等[9]基于激光扫描试验技术和离散元数值模拟,研究循环动应力幅值、围压及频率对道砟材料累积塑性形变及安定性行为的影响。从路基工程的实际稳定性来考虑,只有塑性安定及轻微的塑性蠕变两种累积塑性变形类型可以允许发生,加速坍塌破坏类型必须严格杜绝发生。然而如何有效地利用安定性评估方法来准确预测和判定路基颗粒材料累积塑性变形趋势,并明确各类累积变形行为的临界动应力与塑性应变水平,成为当前路基工程中亟待解决的重要问题。
现今常用的路基安定性评估准则有两类:(1)德累斯顿工业大学的Werkmeister-准则[10],Rahman等[11]基于该准则采用多级循环加载三轴试验并提出考虑应力路径影响的松散颗粒材料累积塑性应变的预测模型;Xiao等[12]开展了恒围压和动围压三轴试验分类,研究了在长期车辆动载条件下承受不同应力路径、动应力幅值及应力比的路基填料层和底基层填料的累积塑性变形规律。(2)香港理工大学的陈-准则[13],郑可扬等[14]基于陈-准则和Savitzky-Golay滤波法,提出了一种新的累积塑性变形行为划分方法。以上研究中两类安定性评估准则主要应用于常温条件下的路基颗粒填料及其填料层结构,而现有考虑冻结负温以及冻融过程下路基安定性行为的研究则相对较少,中国科学院西北生态环境资源研究院的马巍课题组提出了一种针对寒区冻结路基填料的安定性评估准则(马-准则)[15],并验证和判定了该准则在兰-新高铁冻结路基填土累积变形过程方面的适用性和准确性。
本文基于MTS-810振动低温三轴材料试验机,采用分级循环加载方式对青藏铁路冻结路基粗颗粒填料进行试验研究。分析不同冻结负温、粗粒级配及循环应力路径下冻结路基填料累积塑性变形和回弹变形演化特征,旨在通过试验确定Werkmeister-准则、陈-准则及马-准则三类安定性评估准则对路基填料在冻结低温条件下的适用性,以期在考虑冻结和冻融条件过程下为寒区高速铁路路基填料层的合理设计、安全运营及经济维护提供重要基础数据和关键理论支撑。
1 试验概况
1.1 试验设备
试验所采用的MTS-810振动低温三轴材料试验机被很多学者广泛应用于冻土静、动力学测试中[16]。该试验机的技术指标如下:最大轴向负荷为100 kN;围压可控范围为0~20 MPa,围压控制系统使用的加压液体为10号航空液压油;轴向位移范围为-85~85 cm;轴向加载频率范围为0~20 Hz;围压加载频率范围为0~5 Hz;正常运行环境温度范围为-30 ℃~20 ℃;冷却系统中使用的制冷介质为冷冻液,其冰点为-40 ℃。

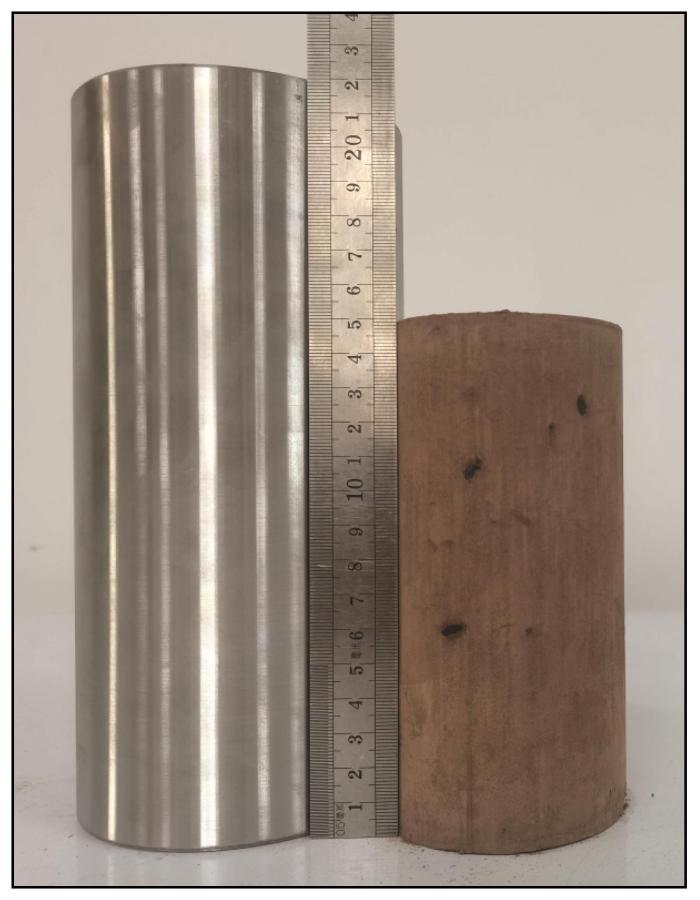

1.2 模具尺寸
图1
1.3 试验材料
表1 基本物理性质指标
Table 1
测试参数 | 最优含水率/% | 最大干密度/(g∙cm-3) | 液限/% | 塑限/% | 塑性指数Ip |
---|---|---|---|---|---|
测试结果 | 14.6 | 1.8 | 26.63 | 17.86 | 8.77 |

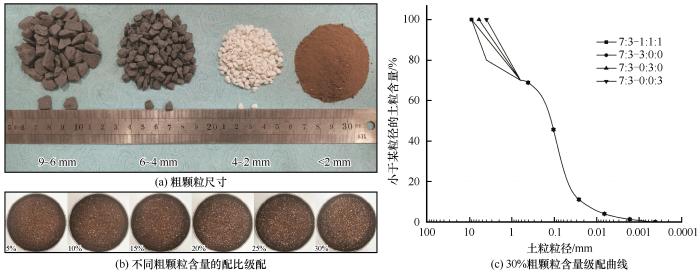

图2
图2
试样材料
Fig.2
Sample material [coarse particle sizes (a), mixture fillers with different coarse particle contents (b), particle distribution curves with 30% coarse particle content (c)]
1.4 试验方案
在实际交通荷载作用下,任一路基断面上填料的应力状态随车轮移动产生主应力大小变化以及方向旋转,并在下一车轮作用下重复这一过程。室内试验中可采用轴向和径向双向循环加载过程来实现土样多轴循环应力状态,在p-q应力平面下(或主应力平面下)以应力加载路径k=qampl /pampl =1.5(k为应力路径斜率值,qampl 和pampl 分别为每次循环加载下的偏应力幅值与平均主应力幅值)、偏应力幅值为300 kPa时的加载条件为例,加载波形如图3(a)所示。此外,我国现行高速铁路平均运行时速为250~350 km∙h-1,列车单节车厢长度约为25 m,根据上述两工程指标计算出高速列车引起的动载频率为2.78~3.89 Hz,而青藏铁路在多年冻土区的平均运营时速是120 km∙h-1,对应车载动荷频率为1.33 Hz,为保证实验结果对工程的可靠性,试验取循环加载频率为1.50 Hz;考虑到实际高速铁路路基动应力水平与现场路基侧约束条件,多级循环加载试验中偏应力幅值取50、100、150、200、300 kPa共5级,多级循环加载试验每一级偏应力幅值循环加载次数为20 000次,围压为100 kPa(恒围压)和400 kPa(动围压)。详细的加载程序和试验条件如图3(b)和表2所示。

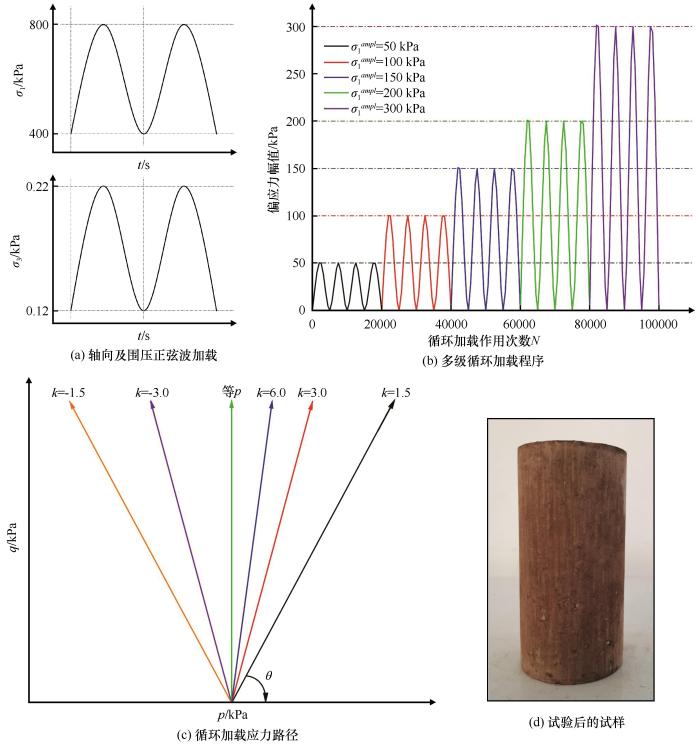

图3
图3
试验加载
Fig.3
Test loading [cyclic pattern of axial loading and confining pressure (a), multi-stage cyclic programs (b), cyclic stress paths (c), tested samples (d)]
表2 试验条件
Table 2
试验条件 | 参数 |
---|---|
试样尺寸/mm | 75×150 |
含水率/% | 15.5 |
加载波形 | 正弦波 |
加载级数 | 5 |
加载次数/每级 | 20 000 |
偏应力幅值/kPa | 50、100、150、200、300 |
频率/Hz | 1.5 |
围压/kPa | 100/400 |
试验采用恒围压(constant confining pressure)和动围压(variable confining pressure)两类循环动力学试验。在CCP试验方案中设置温度组,有-2 ℃、 -3 ℃、-4 ℃和-6 ℃;不同细粒土与粗颗粒含量之比在9.5∶0.5至7∶3范围内;三种不同粒径[依次为(6~9 mm)∶(4~6 mm)∶(2~4 mm)]粗颗粒含量之比包括1∶1∶1、3∶0∶0、0∶3∶0、0∶0∶3四种。在VCP试验方案中设置了k=1.5、3.0、6.0、等p、-3.0和-1.5六条循环应力加载路径,如图3(c)所示。恒围压与动围压试验方案如表3所示。以恒围压条件下CCP-1与动围压条件下VCP-1-6为例,循环三轴加载参数设置如表4所示。冻结试样完成循环加载试验后的形状如图3(d)所示。
表3 试验方案
Table 3
试样名称 | 温度/℃ | k | 细粒土与粗颗粒含量之比 | 三种不同粒径粗颗粒含量之比 |
---|---|---|---|---|
CCP-1 | -2 | 3.0 | 7∶3 | 1∶1∶1 |
CCP-2 | -3 | 3.0 | 7∶3 | 1∶1∶1 |
CCP-3-4 | -4、-6 | 3.0 | 7∶3 | 1∶1∶1 |
CCP-5-6 | 3.0 | 7∶3 | 3∶0∶0 | |
CCP-7-8 | 3.0 | 7∶3 | 0∶3∶0 | |
CCP-9-10 | 3.0 | 7∶3 | 0∶0∶3 | |
CCP-11-12 | 3.0 | 7.5∶2.5 | 1∶1∶1 | |
CCP-13-14 | 3.0 | 8∶2 | 1∶1∶1 | |
CCP-15-16 | 3.0 | 8.5∶1.5 | 1∶1∶1 | |
CCP-17-18 | 3.0 | 9∶1 | 1∶1∶1 | |
CCP-19-20 | 3.0 | 9.5∶0.5 | 1∶1∶1 | |
VCP-1-6 | -2 | 1.5、3.0、6.0、∞、-3.0、-1.5 | 7∶3 | 1∶1∶1 |
VCP-7-12 | 9∶1 | 1∶1∶1 | ||
VCP-12-17 | -4 | 1.5、6.0、∞、-3.0、-1.5 | 9.5∶0.5 | 1∶1∶1 |
表4 三轴循环测试条件
Table 4
试样 | k | ||||||
---|---|---|---|---|---|---|---|
CCP | 0 | 50.00 | 100.00 | 116.67 | 16.67 | 50.00 | 3.0 |
0 | 100.00 | 100.00 | 133.33 | 33.33 | 100.00 | ||
0 | 150.00 | 100.00 | 150.00 | 50.00 | 150.00 | ||
0 | 200.00 | 100.00 | 166.67 | 66.67 | 200.00 | ||
0 | 300.00 | 100.00 | 200.00 | 100.00 | 300.00 | ||
VCP-1 | 16.67 | 66.67 | 400.00 | 433.33 | 33.33 | 50.00 | 1.5 |
33.33 | 133.33 | 400.00 | 466.67 | 66.67 | 100.00 | ||
50.00 | 200.00 | 400.00 | 500.00 | 100.00 | 150.00 | ||
66.67 | 266.67 | 400.00 | 533.33 | 133.33 | 200.00 | ||
100.00 | 400.00 | 400.00 | 600.00 | 200.00 | 300.00 | ||
VCP-2 | 0 | 50.00 | 400.00 | 416.67 | 16.67 | 50.00 | 3.0 |
0 | 100.00 | 400.00 | 433.33 | 33.33 | 100.00 | ||
0 | 150.00 | 400.00 | 450.00 | 50.00 | 150.00 | ||
0 | 200.00 | 400.00 | 466.67 | 66.67 | 200.00 | ||
0 | 300.00 | 400.00 | 500.00 | 100.00 | 300.00 | ||
VCP-3 | -8.33 | 41.67 | 400.00 | 408.33 | 8.33 | 50.00 | 6.0 |
-16.67 | 83.33 | 400.00 | 416.67 | 16.67 | 100.00 | ||
-25.00 | 125.00 | 400.00 | 425.00 | 25.00 | 150.00 | ||
-33.33 | 166.67 | 400.00 | 433.33 | 33.33 | 200.00 | ||
-50.00 | 250.00 | 400.00 | 450.00 | 50.00 | 300.00 | ||
VCP-4 | -16.67 | 33.33 | 400.00 | 400.00 | 0 | 50.00 | 等p |
-33.33 | 66.67 | 400.00 | 400.00 | 0 | 100.00 | ||
-50.00 | 100.00 | 400.00 | 400.00 | 0 | 150.00 | ||
-66.67 | 133.33 | 400.00 | 400.00 | 0 | 200.00 | ||
-100.00 | 200.00 | 400.00 | 400.00 | 0 | 300.00 | ||
VCP-5 | -33.33 | 16.67 | 383.33 | 400.00 | 16.67 | 50.00 | -3.0 |
-66.67 | 33.33 | 366.67 | 400.00 | 33.33 | 100.00 | ||
-100.00 | 50.00 | 350.00 | 400.00 | 50.00 | 150.00 | ||
-133.33 | 66.67 | 333.33 | 400.00 | 66.67 | 200.00 | ||
-200.00 | 100.00 | 300.00 | 400.00 | 100.00 | 300.00 | ||
VCP-6 | -50.00 | 0 | 366.67 | 400.00 | 33.33 | 50.00 | -1.5 |
-100.00 | 0 | 333.33 | 400.00 | 66.67 | 100.00 | ||
-150.00 | 0 | 300.00 | 400.00 | 100.00 | 150.00 | ||
-200.00 | 0 | 266.67 | 400.00 | 133.33 | 200.00 | ||
-300.00 | 0 | 200.00 | 400.00 | 200.00 | 300.00 |
2 试验结果
2.1 冻结路基填料的轴向累积塑性应变

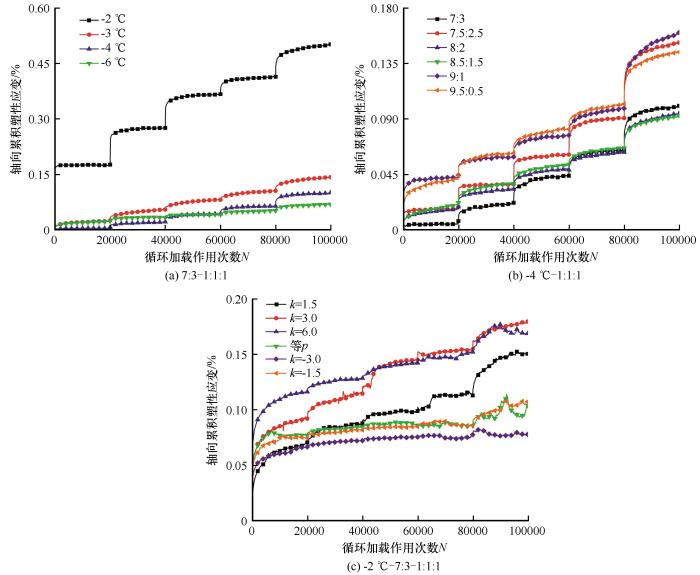

图4表明了在CCP和VCP条件下轴向累积塑性应变与循环加载作用次数的关系。冻结路基填料在任一偏应力幅值状态下轴向累积塑性应变均随着循环加载作用次数的增加而增大,并随偏应力幅值的增大而明显增大。除图4(c)中等p、k=-3.0及k=-1.5的应力加载路径外,其余所有变化曲线均存有类似的演化趋势,即同一偏应力幅值加载作用下轴向累积塑性应变于最初的循环动荷载中急剧增大,并随循环次数的增加最终趋于稳定,且在下一偏应力幅值状态下重复这一过程;根据这一演化趋势,明显可以将相同偏应力幅值作用下轴向累积塑性应变的变化曲线划分为后循环压实阶段与二次循环变形两个阶段,而对于不同偏应力幅值、冻结负温、粗粒级配及应力路径下两阶段的划分方式并不完全相同,应依据不同的安定性准则合理确定两阶段间过渡期的分界点。
图4
图4
冻结路基填料轴向累积塑性应变变化
Fig.4
Axial cumulative plastic strain of frozen subgrade fillers [7∶3-1∶1∶1 (a), -4 ℃-1∶1∶1 (b), -2 ℃-7∶3-1∶1∶1 (c)]
2.2 冻结路基填料的体变

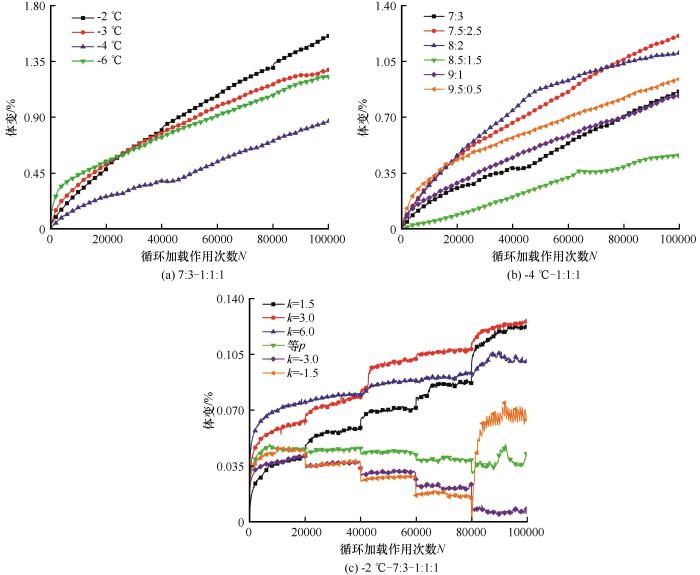

图5表明了在CCP和VCP条件下体变与循环加载作用次数的关系。CCP试验中冻结路基填料在任一偏应力幅值状态下体变与循环加载作用次数成正相关,并随偏应力幅值的增大而明显增大;VCP试验中不同应力路径下的体变随循环加载作用次数的发展趋势有所不同,在冻结负温和粗粒级配一致的情况下,其体变受不同应力加载路径中围压和轴向压力的耦合作用影响显著,且于VCP试验中得到的体变值比CCP试验中的体变基本小一个数量级。这主要是由于循环围压对径向变形的抑制作用跟循环轴向应力引起的循环体积变形同步。在图5(a)、(b)中与轴向累积塑性应变的变化曲线不同,体变曲线不存在两阶段的演化趋势,仅在qampl =50 kPa的偏应力作用下其体变快速发展,且随循环次数的增加体变率逐渐减小,并在其余偏应力幅值状态下基本保持恒定。
图5
图5
冻结路基填料体变变化
Fig.5
Volumetric strain of frozen subgrade fillers [7∶3-1∶1∶1 (a), -4 ℃-1∶1∶1 (b), -2 ℃-7∶3-1∶1∶1 (c)]
2.3 冻结路基填料的轴向累积塑性应变率

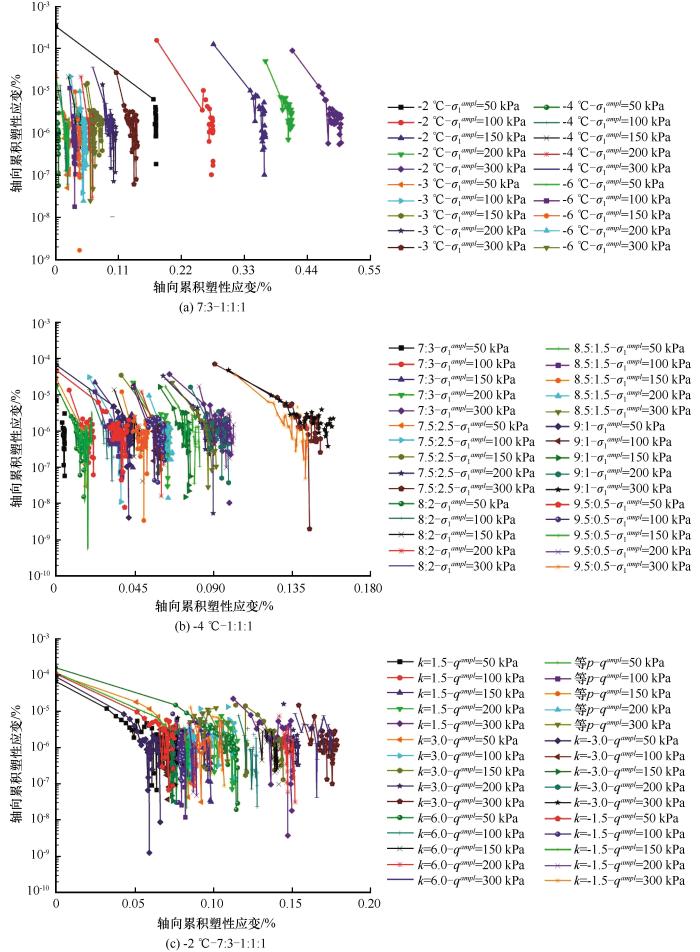

图6表明了在CCP和VCP条件下轴向累积塑性应变率与轴向累积塑性应变的关系。本文采用每500次循环加载作用下平均塑性应变增量来表征冻结路基填料的轴向累积塑性应变率。冻结路基填料在任一偏应力幅值状态下轴向累积塑性应变率与塑性应变成负相关关系,而在相同轴向累积塑性应变率条件下其塑性应变仅随偏应力幅值的增大而增大,且与冻结负温、粗粒级配及应力路径无直接联系,这表明循环动荷载作用下偏应力幅值对其轴向累积塑性应变率起主导作用;此外于VCP试验中得到的轴向累积塑性应变率与CCP试验中的应变率在数值上无明显差距。
图6
图6
冻结路基填料轴向累积塑性应变率变化
Fig.6
Axial cumulative plastic strain-rate of frozen subgrade fillers [7∶3-1∶1∶1 (a), -4 ℃-1∶1∶1 (b), -2 ℃-7∶3-1∶1∶1 (c)]
2.4 冻结路基填料的回弹模量

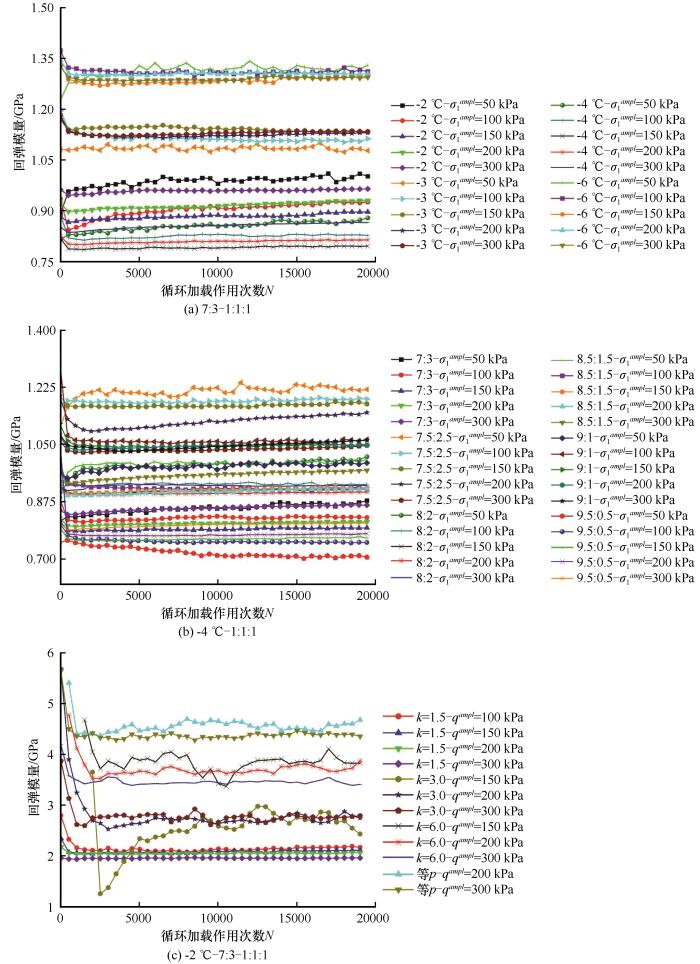

图7表明了在CCP和VCP条件下回弹模量与循环加载作用次数的关系。本文采用每500次循环加载作用下回弹模量的平均值来绘制这一变化曲线。冻结路基填料在qampl =50、100 kPa 的偏应力幅值状态下部分回弹模量曲线随着循环加载作用次数的增加而增大,其余曲线和qampl =150、200、300 kPa的偏应力幅值状态下回弹模量随着循环加载作用次数的增加而减小,且所有曲线最终趋于稳定;回弹模量曲线同样存在两阶段的演化趋势,即从初始增长/减小阶段过渡至稳态阶段,其中初始阶段的回弹模量是否增长或者减小与试样的先期固结压力有关,当试样处于欠固结状态下,曲线呈增长发展至稳定趋势,而试样处于超固结状态下,曲线呈减小发展至稳定趋势。
图7
图7
冻结路基填料回弹模量变化
Fig.7
Resilient modulus of frozen subgrade fillers [7∶3-1∶1∶1 (a), -4 ℃-1∶1∶1 (b), -2 ℃-7∶3-1∶1∶1 (c)]
此外于VCP试验中得到的回弹模量值明显大于CCP试验中的回弹模量,且VCP试验中的回弹模量曲线进入稳态阶段相对滞后,这种现象在k=3.0和k=6.0的应力加载路径下最为显著,这主要是土体回弹行为的物理机制较为复杂,随着应力路径系数的增加轴向应力幅值和围压应力幅值同步增量均增大,随着循环围压幅值的增加,在保持循环偏应力幅值不变的条件下,循环球应力增大引起的回弹变形进一步增大,趋于稳定的过程需要的循环次数也就进一步增大。
3 讨论
3.1 冻结负温对累积塑性变形和回弹变形行为的影响

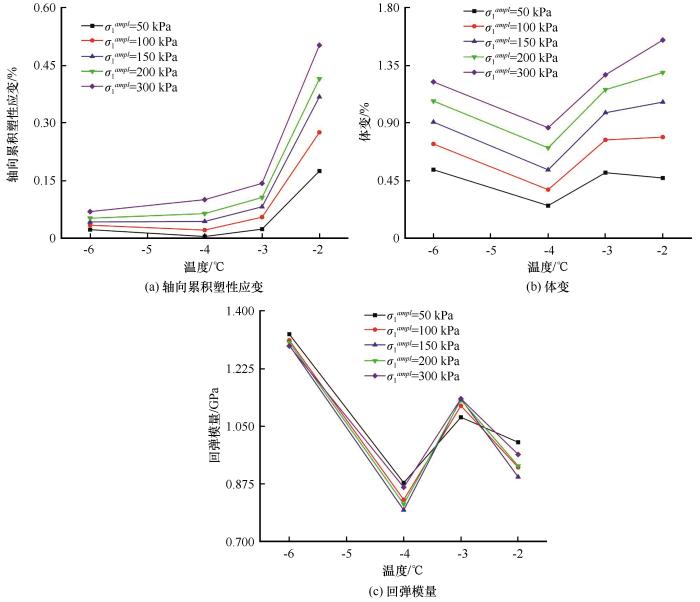

图8
图8
不同偏应力幅值条件下轴向累积塑性应变、体变、回弹模量与冻结负温的变化曲线(7∶3-1∶1∶1)
Fig.8
Axial cumulative plastic strain, volumetric strain, resilient modulus versus freezing negative temperature under different conditions of deviator stress amplitude (7∶3-1∶1∶1) [axial cumulative plastic strain (a), volumetric strain (b), resilient modulus (c)]
从图8(b)中可以看出,其体变随冻结温度的降低呈先减小后增大的变化趋势。当冻结温度从 -2 ℃降低到-3 ℃时,试样的体变减小,且降幅随着偏应力幅值的增加更加显著;在-2 ℃下试样中还有部分未冻的液态水,冰晶与固体矿物骨架间的胶结能力较弱,此时粗颗粒材料更易移动错位及滑动,宏观表现为体变的快速累积,而在-3 ℃下试样液态水近乎完全冻结成固态冰,同时冻结温度降低到 -4 ℃时,胶结冰的数量和作用进一步增大;当冻结温度降低至-6 ℃时,固态冰与固体矿物骨架间具有较大的胶结作用,粗颗粒材料更易在循环动荷载作用下产生破碎现象,从而填充试样间的孔隙。
从图8(c)中可以看出,其回弹模量随冻结温度的升高呈先减小后增大再减小的变化趋势。回弹模量减小的原因与其体变增大的原因基本一致, -6 ℃的冻结温度下受循环动荷载作用试样中的粗颗粒材料破碎,回弹变形大大降低;-4 ℃的冻结温度下试样的强度较大但尚不能达到粗颗粒材料的硬度水平,回弹变形达到最大;而后随着冻结温度的升高,冰晶数量逐渐减少,其被压裂、压融过程对土性影响的物理机制较为复杂,回弹变形呈现出先减小后增大的趋势。
3.2 粗粒级配对累积塑性变形和回弹变形行为的影响

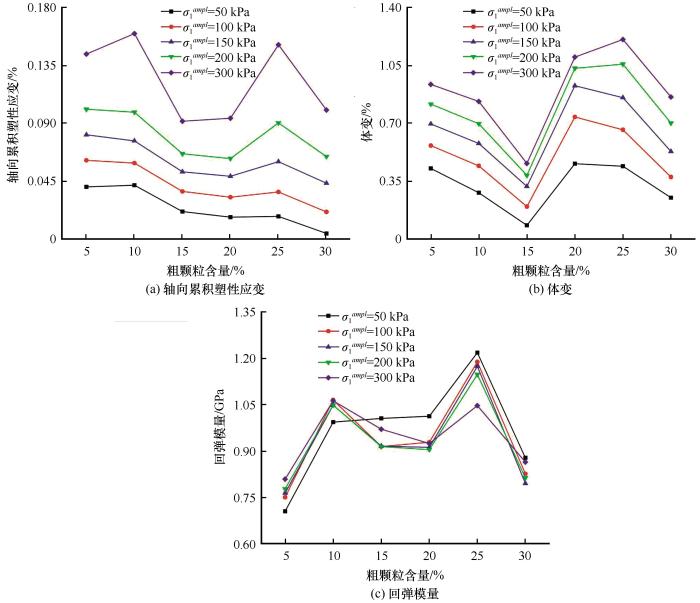

图9
图9
不同偏应力幅值条件下轴向累积塑性应变、体变、回弹模量与粗颗粒含量的变化曲线(-4 ℃-1∶1∶1)
Fig.9
Axial cumulative plastic strain, volumetric strain, resilient modulus versus coarse particle content under different conditions of deviator stress amplitude (-4 ℃-1∶1∶1) [axial cumulative plastic strain (a), volumetric strain (b), resilient modulus (c)]
3.3 应力路径对累积塑性变形的影响

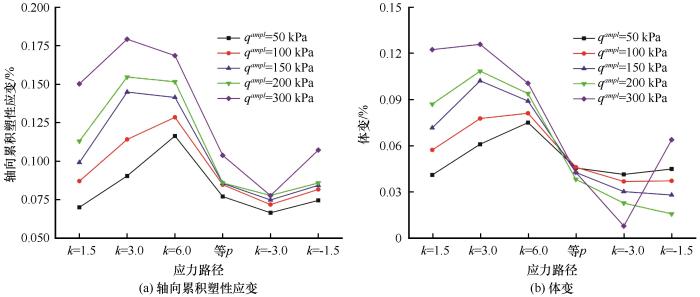

图10显示了VCP试验中应力加载路径为k=1.5、k=3.0、k=6.0、等p、k=-3.0及k=-1.5的测试结果。从图10(a)中可以看出,粗颗粒含量30%冻结试样的轴向累积塑性应变均与偏应力幅值呈正相关关系,且随应力加载路径的改变呈先增大后减小再增大的变化趋势。在冻结负温和粗粒级配一致的情况下,不同应力路径的轴向累积塑性应变受围压和轴向压力的耦合作用影响显著:围压减小时,径向约束较小,有利于试样塑性应变的累积,围压增大时,径向约束较大,增强其抵抗塑性应变的能力,而轴向压力的增大与减小则与塑性应变的累积存在直接联系。在低偏应力幅值下塑性应变于k=6.0的应力加载路径中取最大值,且随着偏应力幅值的增加逐渐向k=3.0的应力加载路径转变,而最小值仅发生在k=-3.0的应力加载路径中。
图10
图10
不同偏应力幅值条件下轴向累积塑性应变、体变与应力路径的变化曲线(-2 ℃-7∶3-1∶1∶1)
Fig.10
Axial cumulative plastic strain, volumetric strain versus stress path under different conditions of deviator stress amplitude (-2 ℃-7∶3-1∶1∶1) [axial cumulative plastic strain (a), volumetric strain (b)]
从图10(b)中可以看出,粗颗粒含量30%冻结试样的体变随偏应力幅值的变化趋势受应力加载路径影响显著,即应力路径为k=1.5、k=3.0和k=6.0的体变随偏应力幅值的增加呈上升趋势,应力路径为k=-3.0和k=-1.5的体变随偏应力幅值的增加呈下降趋势,而等p应力路径下的体积应变发展基本不受偏应力幅值的影响,这是由于不同应力加载路径下围压和轴向压力的耦合作用致使冻结试样具有不同程度的剪缩性与剪胀性所导致的。
3.4 三类安定准则的试验验证

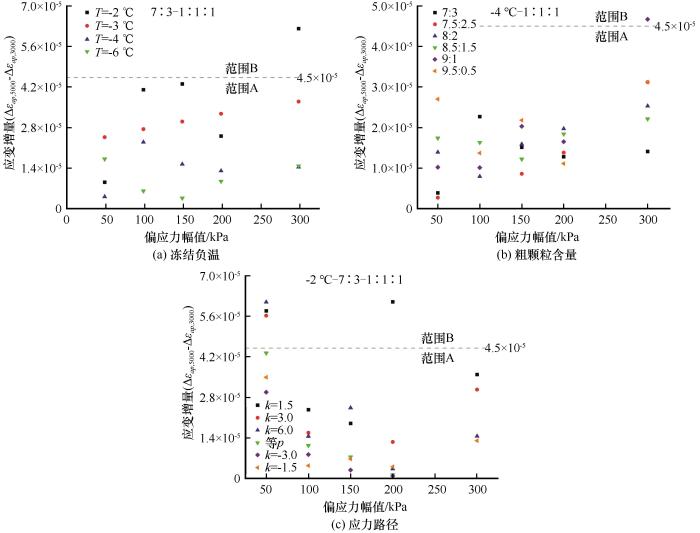

根据Werkmeister-准则,图11为第3 000至5 000次循环动荷载间轴向累积塑性应变增量
图11
图11
轴向累积塑性应变增量
Fig.11
The increment of axial cumulative plastic strain
根据陈-准则,用后循环压实阶段与二次循环变形阶段拟合直线的交点所对应的循环加载次数来表征两阶段间的边界点,为最大限度地确保试验阶段均处于二次循环变形阶段,将边界点精确至数量级的整数倍,在本文中所有冻结试样均采用1 000次循环加载作为两阶段边界点,对1 000次循环动荷载后的塑性应变进行拟合,如图12所示。图13为二次循环变形阶段斜率1/

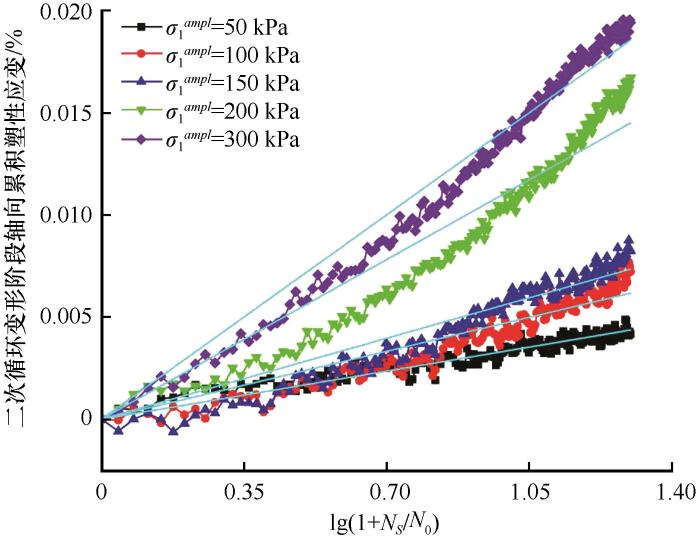

图12
图12
不同偏应力幅值条件下二次循环变形阶段的轴向累积塑性应变特征(-4 ℃-7∶3-3∶0∶0)
Fig.12
The features of axial cumulative plastic strain during the second-cycle deformation stage under different conditions of deviator stress amplitude (-4 ℃-7∶3-3∶0∶0)

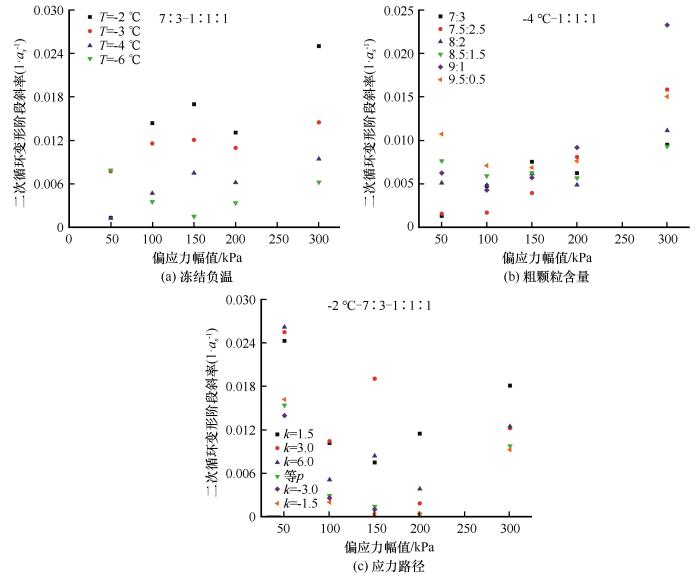

图13
图13
二次循环变形阶段斜率1/
Fig.13
Parameter 1/

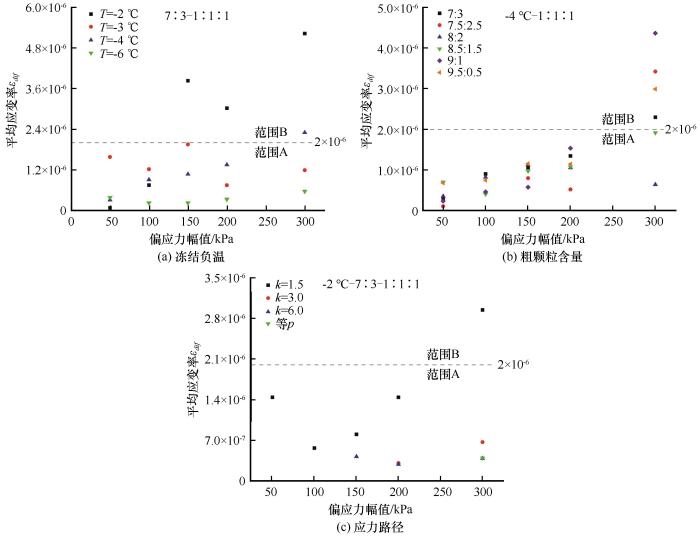

根据马-准则,绘制回弹模量与循环动荷载次数关系曲线,用回弹模量曲线稳态拐点来表征后循环压实阶段与二次循环变形阶段的边界点,记为Nc,并计算Nc与10Nc循环次数之间的平均塑性应变率。图14为平均应变率
图14
图14
Nc~10Nc间平均应变率
Fig.14
Average strain rate
将所有冻结试样中含区域B的试验结果按照上述三类安定性评估准则的评判标准进行分类汇总,如表5所示;而未列于表5中各试样的安定性评估结果均属于区域A,即塑性安定区,占本文试验条件下的冻结路基填料试样的大多数。从表5中评估结果对比发现,在恒围压加载的试验条件下Werkmeister-准则仅有2个试验结果超过塑性安定范围,进入塑性蠕变区,而通过马-准则评判为塑性蠕变的结果共有10个,说明马-准则在恒围压条件下(单向循环应力条件下)容易进入塑性蠕变阶段(B区域),这是由于马-准则主要考虑了临界循环应力次数以后累积塑性应变率,其更能考虑接近真实交通长期荷载条件下的路基累积塑性变形;在动围压加载的试验条件下对于达到塑性蠕变范围的11个结果,Werkmeister-准则和马-准则得到完全相反的评定,前者占区域B的结果共9个,后者仅含2个,这与恒围压加载条件下两评估准则的评判情况正相反,说明Werkmeister-准则在动围压条件下(双向循环应力条件下)更容易进入塑性蠕变阶段(B区域),轴向塑性应变在前5 000次的积累较为迅速,所以Werkmeister-准则以前3 000至5 000次循环的塑性变形差值来判定路基的累积变形具有一定的局限性;此外,陈-准则评估恒围压和动围压加载条件下所有冻结试样的试验结果均为塑性安定。
表5 冻结路基填料累积塑性变形基于三类安定性准则的评估结果
Table 5
试样名称 | k | 偏应力幅值/kPa | Nc | 1/ | Werkmeister-准则 | 陈-准则 | 马-准则 | ||
---|---|---|---|---|---|---|---|---|---|
CCP-1 | 3.0 | 150 | 500 | 4.28×10-5 | 1.70×10-2 | 3.83×10-6 | A | A | B |
200 | 500 | 2.48×10-5 | 1.31×10-2 | 3.02×10-6 | A | A | B | ||
300 | 500 | 6.19×10-5 | 2.50×10-2 | 5.22×10-6 | B | A | B | ||
CCP-3 | 300 | 500 | 1.41×10-5 | 9.48×10-3 | 2.30×10-6 | A | A | B | |
CCP-8 | 300 | 500 | 2.08×10-5 | 1.33×10-2 | 2.63×10-6 | A | A | B | |
CCP-10 | 300 | 500 | 2.63×10-5 | 1.18×10-2 | 2.50×10-6 | A | A | B | |
CCP-11 | 300 | 500 | 3.12×10-5 | 1.58×10-2 | 3.42×10-6 | A | A | B | |
CCP-14 | 300 | 500 | 2.56×10-5 | 1.12×10-2 | 2.26×10-6 | A | A | B | |
CCP-17 | 300 | 500 | 4.67×10-5 | 2.32×10-2 | 4.36×10-6 | B | A | B | |
CCP-19 | 300 | 500 | 3.12×10-5 | 1.50×10-2 | 2.99×10-6 | A | A | B | |
VCP-1 | 1.5 | 50 | 2 000 | 5.79×10-5 | 2.42×10-2 | 1.44×10-6 | B | A | A |
200 | 1 000 | 6.10×10-5 | 1.15×10-2 | 1.44×10-6 | B | A | A | ||
300 | 500 | 3.59×10-5 | 1.81×10-2 | 2.95×10-6 | A | A | B | ||
VCP-2 | 3.0 | 150 | — | 1.51×10-4 | 1.90×10-2 | — | B | A | — |
VCP-3 | 6.0 | 50 | — | 6.09×10-5 | 2.61×10-2 | — | B | A | — |
VCP-8 | 3.0 | 50 | — | 7.72×10-5 | 2.97×10-2 | — | B | A | — |
150 | 7 000 | 8.59×10-5 | 2.23×10-2 | 5.27×10-7 | B | A | A | ||
VCP-9 | 6.0 | 50 | — | 5.82×10-5 | 2.59×10-2 | — | B | A | — |
VCP-10 | 等p | 50 | — | 6.80×10-5 | 1.98×10-2 | — | B | A | — |
VCP-12 | -1.5 | 50 | — | 7.34×10-5 | 2.68×10-2 | — | B | A | — |
VCP-15 | 等p | 50 | 500 | 3.53×10-5 | 1.53×10-2 | 3.41×10-6 | A | A | B |
4 结论
本文针对寒区铁路冻结路基填料,开展多级循环动三轴试验以此模拟在长期交通荷载条件下冻结路基填料的动力学过程,试验确定了不同冻结负温、粗粒级配及应力路径下的累积变形和回弹变形特征,验证Werkmeister-准则、陈-准则及马-准则对于冻结路基填料的适用性,得出以下主要结论:
(1)冻结路基填料的轴向累积塑性应变随循环加载作用次数的增大而增大,同一偏应力幅值下的应变曲线均可分为后循环压实阶段与二次循环变形阶段;恒围压试验中体变随循环加载作用次数的增大而增大,而动围压试验中模拟原位交通荷载下双向循环的应力状态,在不同应力路径中产生剪胀和剪缩的交替变化;轴向累积塑性应变率与塑性应变成负相关关系;回弹模量随循环加载作用次数的变化趋势与先期固结压力有关,欠固结状态下曲线增长至稳定,超固结状态下曲线减小至稳定。
(2)在CCP试验中轴向累积塑性应变随冻结温度的升高而增大且随偏应力幅值的增加而更明显,随粗颗粒含量的增大而减小;体变随冻结温度的升高先减小再增大,随粗颗粒含量的增大则是先减小再增大后减小;回弹模量与冻结温度和粗颗粒含量无显著的演化趋势。
(3)在VCP试验中轴向累积塑性应变随应力加载路径的改变呈先增大再减小后增大的变化趋势且与偏应力幅值呈正相关关系;随偏应力幅值的增加,体变在k=1.5、3.0、6.0的应力路径上呈上升趋势,在等p的应力路径上平稳发展,在k=-3.0、-1.5的应力路径上呈下降趋势。
(4)基于三类安定性准则评估和判定了多级循环加载下冻结路基填料的累积塑性变形结果:Werkmeister-准则和马-准则分别在动围压(双向循环)条件下和恒围压(单向循环应力)条件下更易进入塑性蠕变阶段,而陈-准则在任一条件下的评判结果均属于塑性安定范围,此外后循环压实阶段与二次循环变形阶段临界点的确定方法不同对安定性评估结果的影响有不可忽视的作用。
