基于现场观测的辽东湾东岸海冰环境基本特征
Basic characteristics of sea ice environment on the east coast of Liaodong Bay based on field observations
通讯作者:
收稿日期: 2022-02-07 修回日期: 2022-07-06
基金资助: |
|
Received: 2022-02-07 Revised: 2022-07-06
关键词:
Keywords:
本文引用格式
马玉贤, 许宁, 袁帅, 刘雪琴, 史文奇, 周雪, 刘永青, 陈元.
MA Yuxian, XU Ning, YUAN Shuai, LIU Xueqin, SHI Wenqi, ZHOU Xue, LIU Yongqing, CHEN Yuan.
0 引言
冰冻圈对气候变化的响应非常敏感[8]。有研究发现,1961年以来影响我国东北的寒潮自1990年之后明显减少[9-12]。针对这一背景,Ma等[13]以气象数据为基础、以热力学数值模拟为手段进行了1951年以来的冰情评估,给出了营口海域的冰情演变规律;Yan等[14]以渤海冰情等级与卫星遥感数据为基础,对1958年以来的冰情演变进行分析,发现1958年以来渤海海域冰情呈现增大—减小—增大的趋势;Gong等[15]基于大尺度气候因子对渤海海冰进行研究,发现渤海冰情整体呈现减弱的趋势。基于现场海冰观测,臧恒范等[16]、王相玉[17]根据1963—1988年我国有关海洋站的海冰冰情观测资料,给出了渤海和黄海北部沿海的结冰期及结冰期要素的多年平均变化状况和极值年份变化状况的特征值,根据1974—1988年NOAA卫星图片、飞机航测和破冰调查船等观测资料,给出了辽东湾、渤海湾、莱州湾与北黄海海冰生消的年际变化过程。不足的是,上述可查的海冰冰情特征,均以1990年之前现场观测数据为基础,对结冰期等要素的历史数据进行统计,缺乏造成冰情变化的环境特征分析。而且,20世纪90年代之后,由于渤海海域冰情变轻,导致当前海冰观测投入明显减少[18-19],造成辽东湾东岸海冰生消过程连续观测存在严重不足,使得气候变化背景下针对结冰期的研究缺乏现场观测数据的验证。
1 数据来源
本文数据来源有两部分,一是鲅鱼圈雷达海冰观测站每年冬季进行的海冰观测,二是温坨子附近海域自2012/2013年开始的冬季海冰观测。鲅鱼圈站的观测手段包括岸基雷达图像反演冰情信息和人工海冰监测信息。岸基雷达图像反演冰情信息,主要是根据海冰表面粗糙程度与灰度值的基本关系进行的冰型提取信息[22];人工海冰监测信息,主要是对岸边的固定冰和近岸浮冰的人工观测。2015年之前,鲅鱼圈站海冰观测人员每日记录08:00、14:00与20:00的气温、风速、能见范围内(观测半径16 km)的海冰冰量与海冰密集度(海滨观测规范)。自2015年之后,雷达站自动气象站(山东仪器仪表研究所研发设备)投入使用,每日仅需记录海冰范围与海冰密集度;气象站风速、风向记录依据海滨观测规范进行,即每3 s采集一次,连续10 min的数据进行滑动平均,得到最终观测数据。2017/2018年之后,鲅鱼圈站海冰观测暂停。
温坨子附近观测站点自北向南有4个,包括八仙岛、江石底、温坨子与大咀子。观测手段为人工目测能见范围内的海冰冰量与海冰密集度信息。温坨子海冰观测站是四个站点中的主站点,自2012/2013年开始每日08:00与14:00记录能见范围内海冰冰量、海冰密集度、表层水温(海面以下0.5 m)与气象数据,2020年自动气象站投入使用(传感器型号Maximet系列GMX500,数据采集频率为1 Hz),气象数据开始连续采集;温坨子站观测位置高7 m,晴朗条件下能见范围约11 km;八仙岛站、江石底站与大咀子站为辅助站点,2012—2016年是每周不定时观测两次,没有连续观测数据;2016年开始每日观测一次,记录数据包括能见范围内海冰冰量与海冰密集度;八仙岛站观测位置高1 m,晴朗条件下能见范围约6 km;江石底站观测位置高4 m,晴朗条件下能见范围约9 km;大咀子站观测位置高16 m,晴朗条件下能见范围约16 km。在上述观测过程中,记录每日潮汐情况;水温使用水温表观测。观测站点位置见图1。观测站的基本情况见表1。其中,鲅鱼圈站缺失年份观测数据由于年份久远,大多未进行数据电子化,未能查找到。
图1
图1
观测站位置(红色圆点为鲅鱼圈站位置)
Fig. 1
Location of the observation stations (The red dot is the location of Bayuquan Station)
表1 观测站的基本情况
Table 1
观测项目与设备 | 鲅鱼圈站 | 温坨子站 | 八仙岛站 | 江石底站 | 大咀子站 | |
---|---|---|---|---|---|---|
冰量、密集度 | 1995/1996年、2002/2003年、2004—2009年、2010—2018年 | 2012年至今 | 2016年至今 | 2016年至今 | 2016年至今 | |
气象数据 | 风速风向仪 | 无 | 2012—2019年 | 2016年至今 | 2016年至今 | 2016年至今 |
自动气象观测站 | 2015年至今 | 2020年至今 | 无 | 无 | 无 | |
附近气象台站 | 1951年至今 | 1955年至今 | 1955年至今 | 1955年至今 | 1955年至今 | |
水温 | 无 | 2012年至今 | 无 | 2020年至今 | 无 |
2 结果与分析
2.1 气象要素
气象要素对辽东湾东岸冰情有着重要影响,其中气温主要对海冰热力过程产生影响,风速与风向主要影响海冰动力过程。一般而言,海水在低温与凝结核的作用下形成平整冰,气温继续维持低位,海冰快速生长。随后,海冰在辽东湾东岸往复流与空气动力作用下往复运动。
自动气象站运行之前,鲅鱼圈站气温数据使用营口气象站数据,温坨子站使用高精度水银温度计进行。由于鲅鱼圈站自动观测气温序列太短,且温坨子站离散气温数据仅覆盖有冰期间(每年对应不同时间段),导致鲅鱼圈站与温坨子站气温观测数据不能满足分析需求。基于上述背景,本文使用可查的营口气象站(鲅鱼圈站附近)数据与瓦房店气象站(温坨子站附近)数据,对长序列的气温变化过程进行阐述。一般而言,辽东湾初冰日均在12月1日之后,融冰日在3月31日之前,所以本文使用12月1日至3月31日的气温数据进行分析,结果见图2~3。可以发现,气象站冬季气温呈现明显的增加趋势,年际升温趋势均为0.33 ℃·(10a)-1(Sen斜率估计),升温趋势在1990年之后尤其明显。对冬季可能有海冰生成的月份进行月值趋势分析,结果见表2。营口气象站12月与3月气温增加趋势相对较小,约为0.2 ℃·(10a)-1;1月平均升温速率次之,约为0.34 ℃·(10a)-1;2月升温趋势最明显,约为0.55 ℃·(10a)-1。相比于营口气象站,瓦房店气象站12月升温趋势明显偏低;1月、2月升温趋势相当;3月升温趋势明显偏高。上述气温变化对两地海冰冰情变化产生明显的影响。

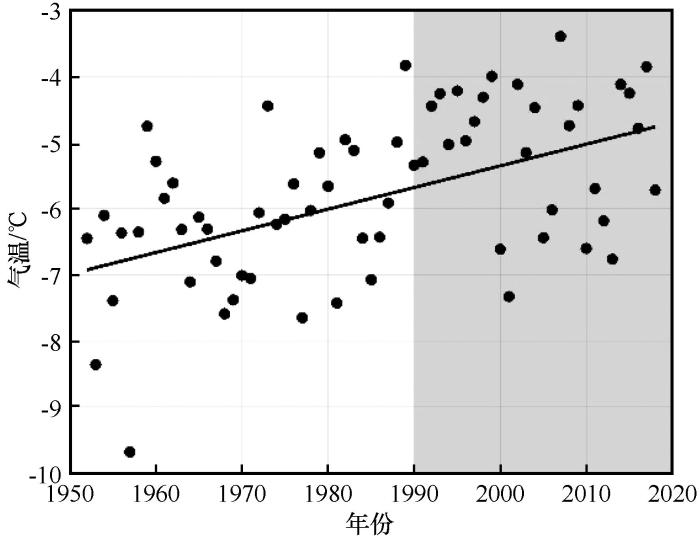

图2
图2
营口气象站冬季平均气温趋势
Fig. 2
Trend of average air temperature in winter at Yingkou Meteorological Station
图3
图3
瓦房店气象站冬季平均气温趋势
Fig. 3
Trend of average air temperature in winter at Wafangdian Meteorological Station
表2 基于Sen斜率估计的气温趋势 (℃·a-1)
Table 2
站点 | 12月 | 1月 | 2月 | 3月 |
---|---|---|---|---|
鲅鱼圈站 | 0.018 | 0.037 | 0.054 | 0.016 |
瓦房店气象站 | 0.010 | 0.036 | 0.053 | 0.026 |
作为影响海冰动力的重要要素,风速与风向是海冰输运与堆积的重要条件。一般而言,影响渤海的冷空气路径大致可分为三路:西路由新疆北部侵入,向东南方向移动;中路由蒙古南下,向南偏东移动;东路由我国东北平原南下。基于上述背景,本文对2015/2016年冬季以来鲅鱼圈站气象站的风速、风向分别进行统计,初步分析风速、风向对海冰冰情的影响。由于辽东湾东岸海冰主要在1月发展,2月开始消融,因此本文着重对上述两个时段进行分析。为更好地体现强烈的空气动力作用对冰情的影响,本文选择4级风(5.5 m·s-1)以上数据进行数据分析,并将每年冰情等级[1]列在图中,汇总结果见图4。可以发现,对于偏北风的发生概率:2016年以来呈现由N、NNE、NE向NE转变,2016年冬季风向以N、NNE、NE为主,2020与2021年冬季风向以NE为主;对于偏南风,2016年以来主风向由SSW向WSW转变。结合2016年以来冰情等级可以发现,大于4级偏北风的发生概率越大,空气动力过程越剧烈,气温变化越剧烈,通常对应冰情剧烈变化(快速生长与消融)。

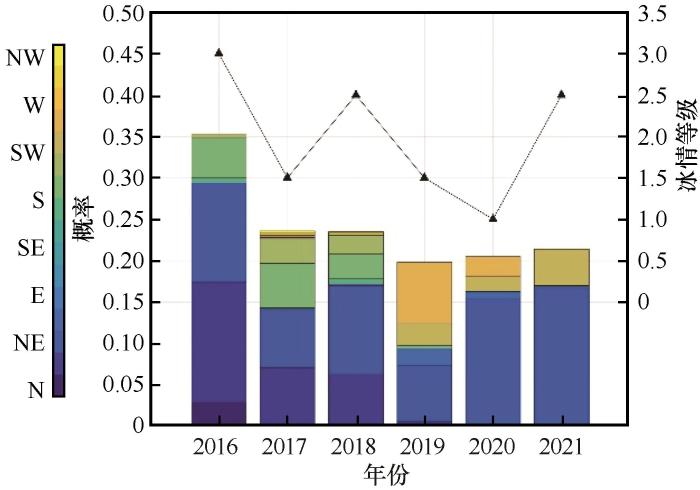

图4
图4
2016年以来1月和2月4级风以上风向与冰情等级
Fig. 4
Wind directions of the winds greater than Level 4 and ice condition grade in January and February since 2016
依据现场观测经验,在海冰快速发展阶段,当风向为西路与中路时,海冰向辽东湾东岸聚集、堆积;随着海冰逐渐增多,海冰越过长兴岛海域,进入水深、热容量较大的区域,海冰冰情继续增加的阻力逐渐增大。当风向为东路时,动力作用使海冰向渤海湾聚集,这一区域水深浅、热容量低,对渤海湾海冰的堆积与发展起到“正”作用。据1969年观测数据记录,持续的偏东大风是造成渤海特大冰封的重要原因[25]。在融冰阶段,偏南风使聚集于辽东湾东岸的海冰快速拖拽离岸,导致海冰进入深水区,造成原本被北风挤压密集的海冰迅速分散与融化。
2.2 水温
本文汇总温坨子站水温观测数据,给出平均水温随时间的变化折线图(图5)。可以发现,水温表现出三个阶段,即降温期、平稳期、回温期。降温期发生于12月至次年1月中旬,此时太阳辐射弱,气温逐渐降低;受深水区高水温影响,往复流导致冷水与热水在这一时期随着涨落潮影响观测区域水温,此时观测区域水温在振荡过程中逐渐降低。平稳期发生于1月下旬到2月中旬,平均水温基本维持在-1 ℃附近;此时渤海海水被冷空气影响累计时间逐渐增加,海水水温整体维持较低水平,此时观测区域海冰冰情进入盛冰期。回温期发生于2月下旬,平均水温逐渐增加;此时气温逐渐升高、太阳辐射逐渐增加,海冰快速融化,导致海水温度逐渐升高,此时观测区域海冰冰情属于融冰期。

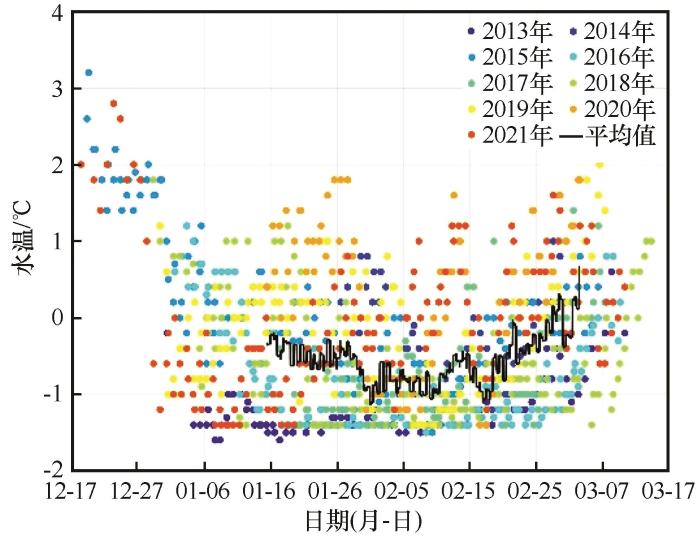

图5
图5
温坨子站历年水温与平均水温
Fig. 5
Water temperature and average water temperature at Wentuozi Station over the years
为明确冬季有冰海域水温随气温的关系,本文汇总2013年以来的水温与气温数据,绘制冰情散点图,结果见图6。可以发现,当气温低于-10 ℃时,除个别受涨落潮影响的奇异点外,水温基本维持在 -1.4 ℃附近;当气温处于-10~-5 ℃时,水温基本分布于-1.4~-0.5 ℃区间,海水水温在窄范围内波动变化;当气温处于-5~5 ℃时,观测点水温基本分布于-1.4~3 ℃,且水温随着气温的升高逐渐升高。

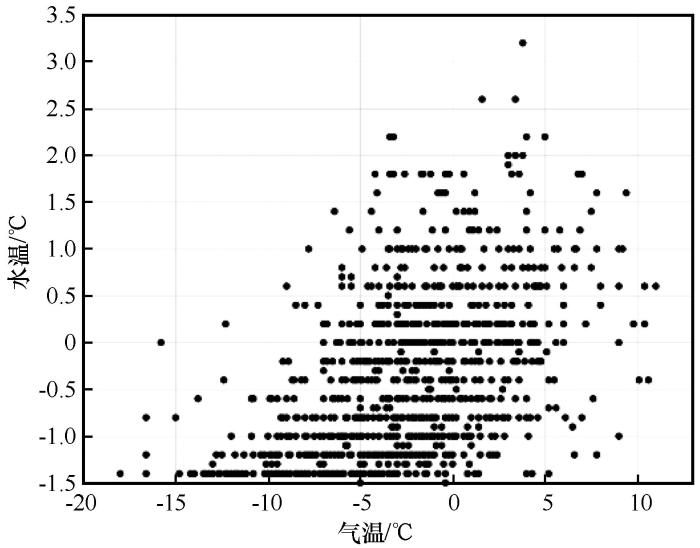

图6
图6
温坨子站历年气温与水温散点图
Fig. 6
Scatter plot of air temperature and water temperature at Wentuozi Station over the years
2.3 海冰分布范围
图7
图8

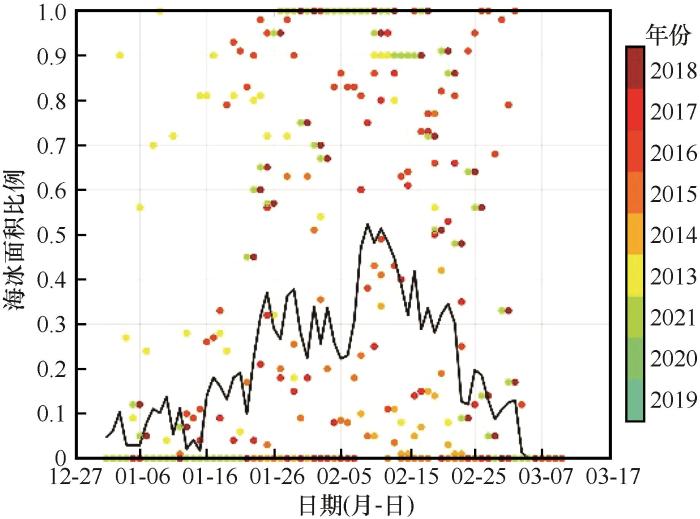

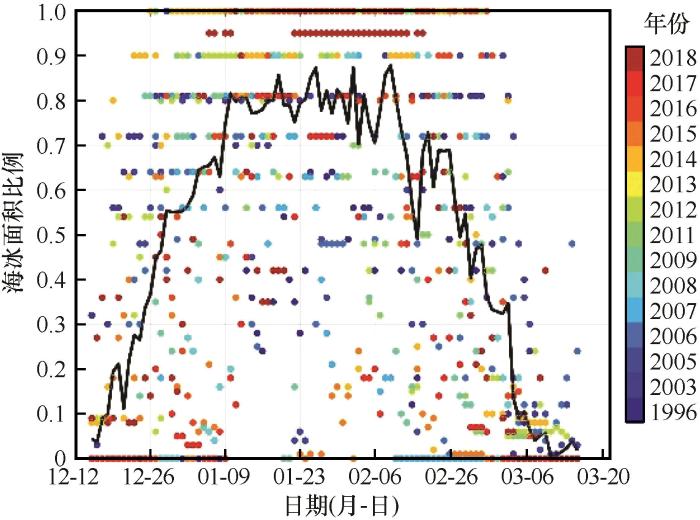

可以发现,鲅鱼圈站平均分布面积比例呈现增大期、稳定期与减少期。自12月12日至次年1月9日前后,海冰海冰范围逐渐增大,为增大期(对应初冰期);自1月9日前后至2月8日前后,海冰范围维持稳定(80%左右),为稳定期(对应盛冰期);自2月8日前后至3月15日前后,海冰范围逐渐减小,为减少期(对应融冰期)。温坨子站与鲅鱼圈站类似,同样表现出增大—稳定—减少的规律。自1月1日前后,温坨子站出现海冰,至2月8日前后海冰分布范围逐渐增加(初冰期);2月8日前后至2月13日前后,海冰范围处于高峰期,此时海冰分布范围维持在40%以上(盛冰期);2月13日前后至3月初,海冰分布范围逐渐减小至0(融冰期)。对比鲅鱼圈与温坨子数据,温坨子站海冰分布范围与存在时间明显小于鲅鱼圈站,且温坨子海冰分布范围波动性强于鲅鱼圈。
2.4 结冰期
初冰日是观测海域第一次观测到海冰的日期。以现场观测经验,初冰日海冰有外部输运与本地生成两种情景。初冰日为外部输运情况下时,本地热力学条件尚未达到海冰生成的条件,海冰由北部海域动力输运而来,此时本地观测水温尚未达到冰点;初冰日为本地生成海冰情况下时,区域快速降温,大风使辽东湾海水上下快速混合,水温快速抵达冰点,冷空气过境后平静海面快速形成海冰。由于鲅鱼圈站水温观测数据的缺失,本文以温坨子站初冰日为例,对初冰日的水温观测结果进行分析,结果见表3。可以发现,初冰日前一日大多对应大风天气,此时降温与大风促使海水上下混合,海水温度快速降低;在初冰日,风速降低,海面变得平静,海冰快速生成,或周边浅水海域生成的海冰输运至观测站点。
表3 温坨子站初冰日的环境要素
Table 3
年份 | 水温/℃ | 初冰日 | 初冰日前一日 | ||
---|---|---|---|---|---|
风速/(m·s-1) | 风向 | 风速/(m·s-1) | 风向 | ||
2014 | -1.4 | 8 | N | 14 | N |
2015 | -1.4 | 4 | N | 15 | N |
2016 | -0.8 | 3 | N | 15 | NE |
2017 | -0.2 | 8 | N | 14 | NE |
2018 | -0.4 | 6 | NE | 12 | NE |
2019 | -1.0 | 4 | NE | 8 | NE |
2020 | 0.4 | 0 | C | 5 | NE |
2021 | -0.6 | 3 | NW | 12 | NE |
盛冰期是每年冰情最重的时期,观测海域基本被海冰覆盖,此时动力因素对区域海冰冰情影响较小,气温、水温等热力因素对区域冰情起主要的作用。
融冰期是区域海冰逐渐融化的时期。以鲅鱼圈与温坨子等站点观测经验,观测区域海冰融冰过程分为两部分,包括浮冰融化与辽东湾东岸海湾内沿岸冰融化。为定量描述融冰期与终冰日时间,有必要对上述两部分海冰的融化过程进行阐述。一般而言,融冰期以偏南风为主,浮冰在动力作用下输运至无冰海域,此时冰温升高后海冰内部盐泡逐渐增多形成大量卤水通道,松散的海冰快速融化消失。与之不同的是,辽东湾东岸海湾内沿岸冰融化明显慢于浮冰融化。对本文的五个站点进行分析,八仙岛海域为典型沿岸固定冰聚集区;鲅鱼圈站、温坨子站、江石底站受营口港、电站取水、江石底渔港的影响,水深较大,冬季大多以浮冰为主。基于此,本文以八仙岛站进行终冰日分析,结果见表4。可以发现,近岸海湾海域的终冰日一般情况为大潮与离岸风的叠加。这是因为盛冰期时,固定冰受动力影响堆积严重,冰厚明显高于浮冰;同时,受潮汐影响,搁浅冰在小潮期基本不受下表面热源影响,这部分海冰下表面缺乏下海水侵蚀,导致海冰融化明显偏慢。当海冰遇到大潮条件时,海冰被海水浮起,并在南风的作用下将其推入水中,进而在动力作用下在附近海域输运(可能会影响其他观测站点)并快速融化。上述融冰过程决定了辽东湾东岸终冰日一般由海湾内大面积堆积冰的融化收尾。
表4 八仙岛站终冰日的环境要素
Table 4
年份 | 风速/(m·s-1) | 风向 | 潮汐 |
---|---|---|---|
2016 | 10.2 | SE | 小潮 |
2017 | 4.3 | S | 大潮 |
2018 | 5.6 | S | 大潮 |
2019 | 6.1 | SW | 大潮 |
2020 | 3.5 | SE | 大潮 |
2021 | 7.1 | SW | 小潮 |
依据1951年以来营口气象站与1956年以来瓦房店气象气温变化数据(图2~3),可以发现1990年以后站点附近海域气温明显升高。将1990年之前的结冰期数据与1990年之后的结冰期数据进行比对,对气候变化背景下的冰情演变研究有着重要意义。基于这一背景,本文对近几年鲅鱼圈与温坨子附近海域海冰结冰期进行统计分析,结果见图9~10。可以发现,鲅鱼圈平均有冰天数为72.7天,平均初冰日为12月22日,平均终冰日为3月5日;温坨子海域平均有冰天数为30.9天,平均初冰日为1月12日,平均终冰日为2月22日。根据1990年之前的统计数据,鲅鱼圈平均初冰日为11月19日,平均盛冰日为1月4日,平均融冰日为3月2日,平均终冰日为3月21日,平均有冰天数为124天;长兴岛(与温坨子站距离较近)平均初冰日为1月10日,平均盛冰日为2月3日,平均融冰日为2月18日,平均终冰日为3月16日,平均有冰天数为66天[13]。对上述数据进行对比,结果见表5。可以发现,鲅鱼圈站有冰天数的减少时间明显大于温坨子站,海冰冰情对气温的响应呈现非线性的规律;12月鲅鱼圈站升温幅度大于温坨子站,鲅鱼圈站初冰日推迟时间明显大于温坨子站;3月温坨子站升温幅度大于鲅鱼圈站,鲅鱼圈站终冰日提前时间明显小于温坨子站。

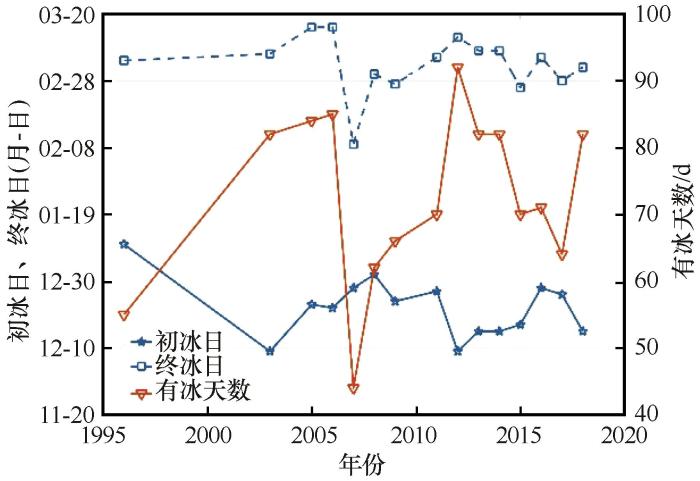

图9
图9
鲅鱼圈站初冰日、终冰日与有冰天数年际变化
Fig. 9
Interannual variation of first-ice date, final-ice date and ice period at Bayuquan Station
图10

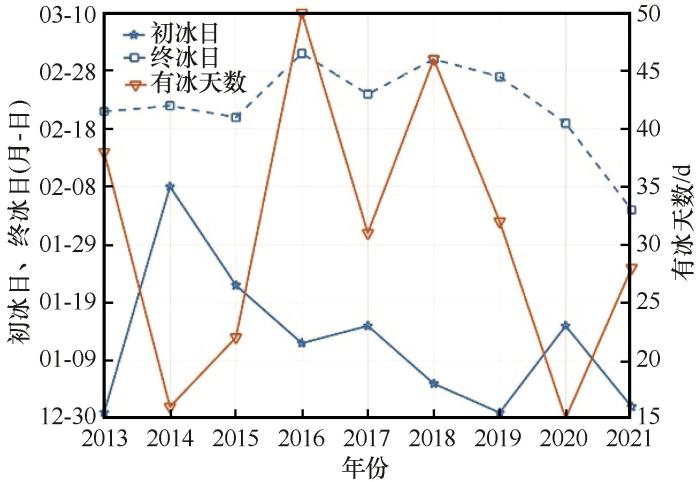

图10
温坨子站初冰日、终冰日与有冰天数年际变化
Fig. 10
Interannual variation of first-ice date, final-ice date and ice period at Wentuozi Station
表5 鲅鱼圈站和温坨子站近年冰情与1990年之前比较
Table 5
站点 | 初冰日 | 盛冰日 | 融冰日 | 终冰日 | 有冰天数 |
---|---|---|---|---|---|
鲅鱼圈站 | 推迟33天 | 推迟5天 | 提前22天 | 提前16天 | 减少51.3天 |
温坨子站 | 推迟2天 | 推迟5天 | 提前9天 | 提前22天 | 减少35.1天 |
3 结论
本文以渤海冰情最重的辽东湾东岸为研究区域,以鲅鱼圈雷达海冰观测站的气象数据、冰量、密集度数据与温坨子附近四个站点的气象、水温、冰量、密集度观测数据为基础,结合站点附近气象站的长期气温数据,对辽东湾东岸冰情基本特征进行了统计分析,并与1963—1988年数据进行对比,得到以下结论:
(1)对鲅鱼圈站1月与2月4级风(5.5 m·s-1)以上数据进行数据分析。对于偏北风,2016年以来呈现由N、NNE向NE转变,2016年冬季风向以N、NNE、NE为主,2020与2021年冬季风向以NE为主;对于偏南风,2016年以来主风向由SSW向WSW转变。
(2)对温坨子表层水温数据进行分析,发现水温表现出三个阶段,即降温期(12月至次年1月中旬)、平稳期(1月下旬至2月中旬)、回温期(2月下旬);当气温低于-10 ℃时水温基本维持在-1.4 ℃附近,当气温处于-10~-5 ℃时水温基本分布于 -1.4~-0.5 ℃区间,当气温处于-5~5 ℃时观测点水温基本分布于-1.4~3 ℃。
(3)对鲅鱼圈与温坨子海冰分布面积比例数据进行分析,发现鲅鱼圈站12月12日至次年1月9日前后海冰海冰范围逐渐增大,1月9日前后至2月8日前后海冰范围维持稳定(80%左右),2月8日前后至3月15日前后,海冰范围逐渐减小;温坨子站与鲅鱼圈站类似,1月1日至2月8日前后海冰分布范围逐渐增加,2月8日前后至2月13日前后海冰范围处于高峰期,2月13日前后至3月初海冰分布范围逐渐减小至0(融冰期)。
(4)对结冰期进行分析,发现初冰日之前有大风过程,终冰日一般对应大潮叠加离岸风;相比1963—1988年海冰结冰期特征,本文观测数据的结冰期明显缩短(鲅鱼圈站缩短51.3天,温坨子站缩短35.1天)。
