0 引言
大坝是水库中具有特定功能的重要基础设施,广泛用于防洪、灌溉、供水、泥沙控制、改善生态环境和解决水资源分布不均等问题[1 ] 。近十年我国已修建了超过87 000座大坝,其中60%以上位于寒冷地区[2 -3 ] 。由于特殊的气候环境,寒区水库大坝会面临周期性的冻融作用,导致库坝面板破坏、坝体冻胀破坏、渗漏、冰坝甚至溃坝等冻害现象频发[2 -4 ] ,如图1 所示。这些病害严重影响大坝的结构安全,给大坝带来不同程度的安全隐患与失事风险,威胁水库的稳定运营和经济效益的最大化[5 -6 ] 。因此,进行寒区水库大坝冻害风险分析与评估,对预防大坝冻害事件发生,提升大坝风险管理与决策水平具有十分重要的意义。
图1
图1

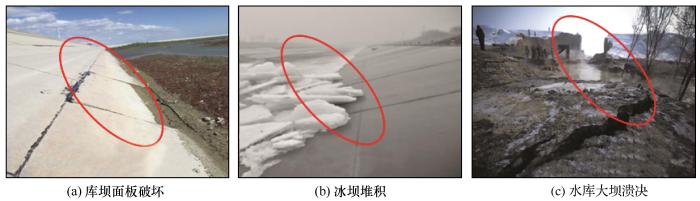

寒区水库大坝冻害现象
Fig. 1
Frost damage of reservoir dams in cold regions
目前对大坝进行风险分析与评估的方法可归纳为四类:(1)基于系统科学的方法,主要包括模糊综合评判法、层次分析法、灰色系统评估法等。此类方法虽然理论成熟,可利用专家经验确定指标权重并进行系统综合评价,但主观性较强且难以对复杂系统进行逻辑分析[7 -8 ] 。(2)基于概率论与数理统计的方法,主要包括事件树分析法、故障树分析法、贝叶斯网络、影响图法等。此类方法可通过计算风险发生概率快速辨识关键致险因子,明确复杂工程过程控制要点,但风险事件的客观概率较难获得[8 -10 ] 。(3)基于机器学习的方法,包括神经网络、支持向量机、粒子群算法、遗传算法等。此类方法可用来模拟多个因素和相应风险之间的复杂关系,但无法解释变量之间的相互作用关系,且需要大量的数据进行学习[11 -12 ] 。(4)基于结构可靠度的方法,包括蒙特卡洛模拟、JC法、一次二阶矩法、响应面法等。此类方法可考虑各种不确定因素对工程结构安全的影响,但分析结果对分布参数极为敏感,且获得可靠的不确定因素数据十分困难[6 ,13 -14 ] 。以上方法虽然可以评价大坝冻害风险发生的可能性,但并不能很好地考虑大坝运营过程中的不确定性与模糊性,同时很难在缺少精确数据的情况下通过演绎推理确定大坝冻害关键致险因素[14 -15 ] 。
T-S模糊故障树理论是在传统故障树的基础上引入T-S模糊理论而形成的一种逻辑框图方法,可以很好地解决以上问题[15 -17 ] 。T-S模糊故障树用模糊数描述故障程度和故障概率,用T-S模糊门替代传统故障树中的逻辑门,不仅可以通过逻辑演绎的方式系统梳理大坝冻害故障事件并进行可靠性和安全性计算,而且考虑了故障发生概率的不确定性和模糊性,解决了传统故障树基于二态假设且依赖大量故障概率数据的问题[15 -19 ] 。因此,本文选择T-S模糊故障树理论建立寒区水库大坝冻害风险分析体系。首先,通过系统分析与逻辑演绎,以坝体不均匀变形、坝体渗漏加剧、面板冻害破坏为下级事件建立大坝冻害T-S模糊故障树。再通过底事件重要度分析,挖掘大坝冻害的主要致险因素;最后引入冻土和冰盖双重作用下的冻胀力学模型与T-S模糊故障树相结合对实际工程面临的冻害风险进行分析计算。研究成果可为寒区水库大坝冻害风险的识别、管理与决策提供技术支持,不仅能保障寒区水库大坝的稳定运营,也能为大坝设计、施工、维护及冻害防治提供参考依据。
1 T-S模糊故障树理论
T-S模糊故障树如图2 所示,其中X 1 , X 2 , ⋯ , X 6 为基本事件,门1、门2和门3为T-S模糊门,事件之间关系的不确定性由T-S模糊门表示,并用模糊数描述事件的故障概率及故障程度,具体的计算规则如下。
图2
图2

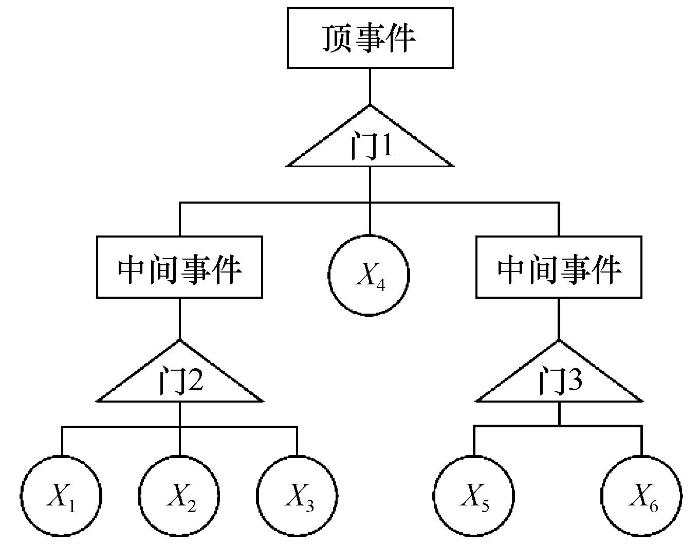

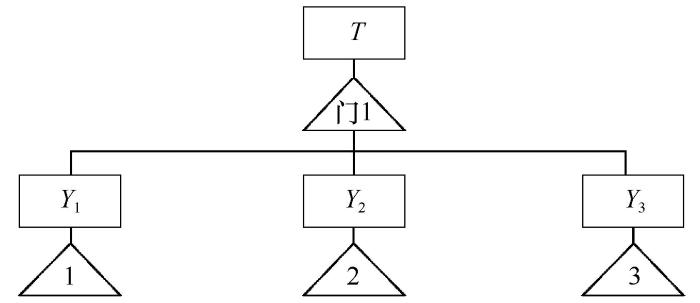

T-S模糊故障树
Fig. 2
The T-S fuzzy fault tree
1.1 模糊数及事件描述
在描述故障事件的严重程度时,可通过区间0,1 上的模糊数来描述,例如描述冻害发生的程度为小、中、大时,可分别用模糊数0 、0.5 、1 来描述[18 ] 。
为了方便且不失一般性,本文采用模糊数的梯形隶属度函数来描述冻害事件的故障程度,如图3 所示,梯形隶属函数F 表达式为,
F = F 0 , s l , m l , s r , m r (1)
式中:F 0 是模糊数支撑集的中心,s l 和s r 分别是左支撑集和右支撑集,m l 和m r 是左模糊区域和右模糊区域。
图3
图3
模糊数的梯形隶属函数
Fig. 3
Trapezoid membership function of fuzzy numbers
μ F = 0 , F ≤ F 0 - s l - m l F - F 0 + s l + m l m l , F 0 - s l - m l ≤ F ≤ F 0 - s l 1 , F 0 - s l ≤ F ≤ F 0 + s r F 0 + s r + m r - F m r , F 0 + s r ≤ F ≤ F 0 + s r + m r 0 , F 0 + s r + m r ≤ F (2)
一般可以认为模糊数的隶属函数左右对称,即s l = s r , m l = m r 。当s l = s r = 0 ,此时梯形隶属函数变为三角形隶属函数;当s l = s r = 0 ,且m l = m r = 0 也成立,此时模糊数变为确定数。
1.2 T-S模糊故障树
T-S模糊故障树采用模糊门代替传统故障树中的逻辑门来描述事件间的联系,T-S模糊门是由一组IF-THEN模糊规则组成的万能逼近器[19 ] ,其运算规则如下:
已知规则l ( l = 1,2 , ⋯ , m ) :如果z 1 为S l 1 , z 2 为S l 2 , ⋯ ,则Y 为Y l 。其中z = [ z 1 , z 2 , ⋯ , z ρ ] T 为事件变量,{ S l j } 为模糊集。模糊集的隶属函数用{ μ S l j ( z j ) } 表示,则T-S模型的输出由下式给出,
Y = ∑ l = 1 m β l * z l Y i (3)
设基本事件X 1 , X 2 , ⋯ , X n 的上级事件为Y ,其关系如图4 所示。
图4
图4

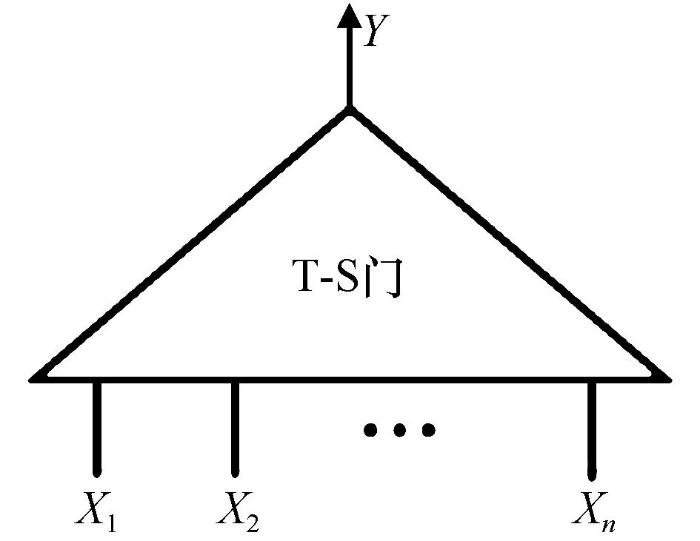

模糊门
Fig.4
T-S fuzzy gate
基本事件与上级事件的故障程度分别描述为模糊数x 1 1 , x 1 2 , ⋯ , x 1 k 1 , ( x 2 1 , x 2 2 , ⋯ , x 2 k 2 ) , ( x n 1 , x n 2 , ⋯ , x n k n ) 和( y 1 , y 2 , ⋯ , y k y ) ,满足以下关系,
0 ≤ x 1 1 < x 1 2 < ⋯ < x 1 k 1 ≤ 1 0 ≤ x 2 1 < x 2 2 < ⋯ < x 2 k 2 ≤ 1 ⋮ 0 ≤ x n 1 < x n 2 < ⋯ < x n k n ≤ 1 0 ≤ y 1 < y 2 < ⋯ < y k y ≤ 1 (4)
规则l ( l = 1,2 , ⋯ , m ) :如果X 1 为x 1 i 1 ,X 2 为 x 2 i 2 ,…,X n 为 x n i n ,则y 1 , y 2 , ⋯ , y k y 的概率为P l ( y 1 ) ,P l ( y 2 ) ,…,P l ( y k y ) ,其中i 1 =1,2,…,k 1 ;i 2 =1,2,…,k 2 ;i n =1,2,…,k n 。m 是规则总数,满足m = ∏ i = 1 n k i 。
假设基本事件故障程度的模糊概率为P x 1 i 1 , 则P x 1 i 1 , ⋯ , P ( x n i 1 )规则l 的执行概率为:
P 0 l = P x 1 i 1 P x 2 i 2 ⋯ P x n i n (5)
P y 1 = ∑ l = 1 m P 0 l P l y l P y 2 = ∑ l = 1 m P 0 l P l y 2 ⋮ P y n = ∑ l = 1 m P 0 l P l y n (6)
若已知下级事件的故障程度为x ' = ( x 1 ' , x 2 ' , ⋯ , x n ' ) ,则由T-S模糊模型可求出上级事件不同故障程度的模糊失效可能性为:
Q y 1 = ∑ l = 1 m β l * x ' P l y 1 Q y 2 = ∑ l = 1 m β l * x ' P l y 2 ⋮ Q y n = ∑ l = 1 m β l * x ' P l y n (7)
式中:β l * x ' = ∏ j = 1 n μ x j i j x j ' ∑ l = 1 m ∏ j = 1 n μ x j i j x j ' ;μ x j i j x j ' 为第l 条规则中第j 个事件故障程度x j ' 对应模糊集的隶属度。
因此,根据下级事件X 的模糊概率,用式(6)并结合T-S模糊门规则可得到上级事件Y 的模糊概率。根据下级事件X 的当前故障程度x ' ,用式(7)并结合T-S模糊门规则可得到上级事件故障程度的模糊可能性。
1.3 底事件重要度分析
为了分析各个冻害底事件对水库大坝发生冻害这一顶事件的影响程度,一般采用底事件重要度的概念进行描述[16 ] 。针对故障概率具体数据缺乏的问题,且为了尽可能地避免专家打分带来的主观性,可采用假设演绎的方法进行重要度计算。通过假定各底事件的故障程度为一确定值0.2,并改变其中一个底事件的故障状态,讨论其对顶事件的影响程度[18 ] ,以此来判断该底事件对大坝冻害顶事件的重要度。
1.4 寒区水库大坝冻害风险分析流程
基于T-S模糊故障树的寒区水库大坝冻害风险分析不仅能够利用底事件重要度分析确定关键致险因素,同时可对实际工程进行冻害风险评价,为后续的风险决策工作提供依据。具体分析流程如图5 所示。
图5
图5

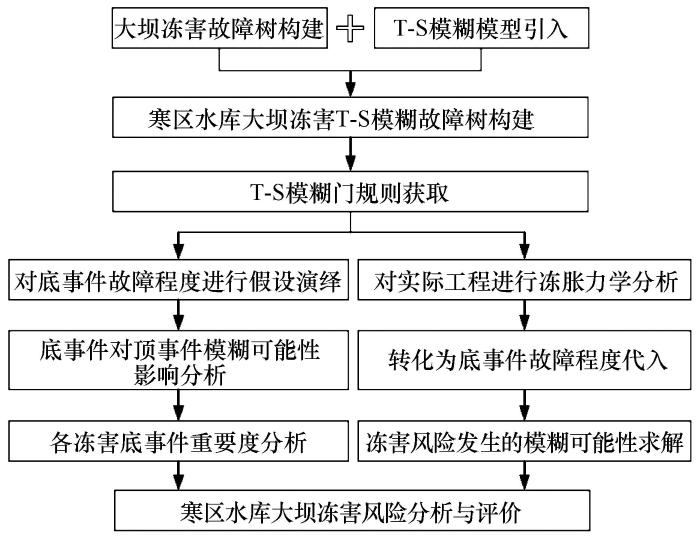

基于T-S模糊故障树的水库大坝冻害风险分析流程
Fig. 5
Frost damage risk analysis process of reservoir dam based on T-S fuzzy fault tree
2 大坝冻害T-S模糊故障树建立
通过广泛收集文献资料[2 -5 ,9 ,14 ,20 -22 ] ,系统梳理寒冷地区水库内混凝土面板-土石坝体-库水系统的冻害现象,以坝体不均匀变形、坝体渗漏加剧、面板冻害破坏为水库大坝发生冻害的下级事件建立T-S模糊故障树,具体内容如下。
2.1 寒区水库大坝冻害T-S模糊故障树
建立的T-S模糊故障树中顶事件由T 表示 ,中间事件由Y i 表示,底部事件由X i 表示。由于篇幅所限,将总故障树分为三个子系统进行叙述,如图6 所示,其中T 表示 顶事件“寒区水库大坝发生冻害”,Y 1 、Y 2 、 Y 3 表示中间事件“坝体不均匀变形”、“坝体渗漏加剧”和“面板冻害破坏”,1、2、3分别表示坝体不均匀变形子系统、坝体渗漏加剧子系统和面板冻害破坏子系统,具体罗列如下。
图6
图6
寒区水库大坝冻害T-S模糊故障树
Fig. 6
Frost damage T-S fuzzy fault tree of reservoir dams in cold regions
2.1.1 坝体不均匀变形子系统T-S模糊故障树
以坝体不均匀变形为子系统的顶事件,各故障事件名称如表1 所示,建立的坝体不均匀变形T-S模糊故障树如图7 所示。
图7
图7

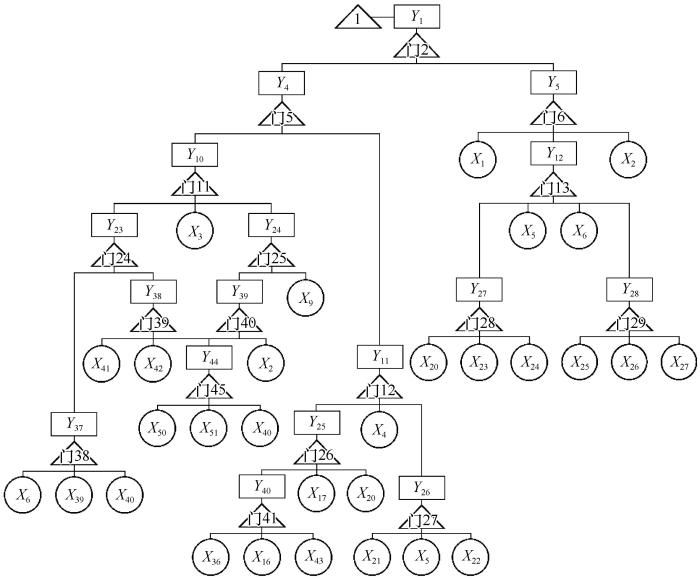

坝体不均匀变形T-S模糊故障树
Fig.7
T-S fuzzy fault tree of dam uneven deformation
2.1.2 坝体渗漏加剧子系统T-S模糊故障树
以坝体渗漏加剧为子系统的顶事件,各故障事件名称如表2 所示,建立的坝体渗漏加剧T-S模糊故障树如图8 所示。
图8
图8

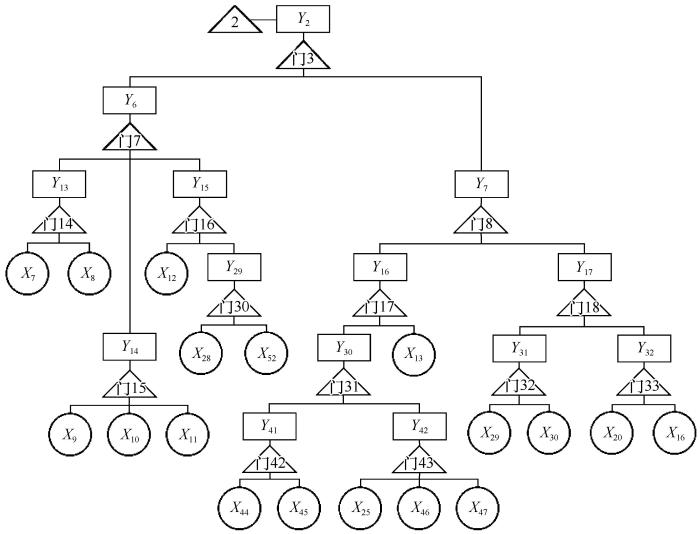

坝体渗漏加剧T-S模糊故障树
Fig.8
T-S fuzzy fault tree of dam leakage intensifies
2.1.4 面板冻害破坏子系统T-S模糊故障树
以面板冻害破坏为子系统顶事件,各故障事件名称如表3 所示,建立的面板冻害破坏T-S模糊故障树如图9 所示。
图9
图9
面板冻害破坏T-S模糊故障树
Fig. 9
T-S fuzzy fault tree of panel freeze damage
2.2 T-S模糊门规则获取
将顶事件T , Y 1 , Y 2 , Y 3 故障发生的程度用模糊数( 0,1 ) 描述,其中0 表示故障事件不发生,1 表示故障事件发生,隶属函数参数选为s l =s r =0.25,m l =m r =0.5。其他事件的故障程度用模糊数( 0,0.5,1 ) 来描述,隶属函数参数选为s l =s r =0.1,m l =m r =0.3。建立的T-S模糊门规则如表4 ~5 所示,此处由于篇幅的原因仅列出门32与门44规则表,其他模糊门的建立以此类推。
3 基于T-S模糊故障树的寒区水库大坝冻害风险分析
3.1 冻害故障树底事件重要度分析
为了确定寒区水库大坝发生冻害的关键致险因素,为大坝运营过程中的风险控制与决策工作提供依据,可利用1.3节提出的重要度分析方法对水库大坝发生冻害的三个下级事件即坝体不均匀变形、坝体渗漏加剧与面板冻害破坏分别进行风险分析。
3.1.1 坝体不均匀变形风险分析
顶事件坝体不均匀变形的故障程度用模糊数( 0,1 ) 描述,表示故障事件不发生或者发生。通过对坝体不均匀变形T-S模糊故障树进行计算,分析顶事件不发生时的模糊可能性随底事件故障状态的变化情况,结果如图10 所示。可以发现顶事件不发生的模糊可能性随着底事件故障程度的增大而减小,但部分底事件对顶事件的影响程度较大,具体的重要度排序为:
X 20 > X 9 > X 2 > X 51 > X 3 > X 5 > X 16 > X 42 > X 40 > X 22 > X 1 > X 4 > X 17 > X 39 > X 41 > X 21 > X 26 > X 23 > X 25 > X 50 > X 27 > X 24 > X 43 > X 36 > X 6 (8)
图10
图10

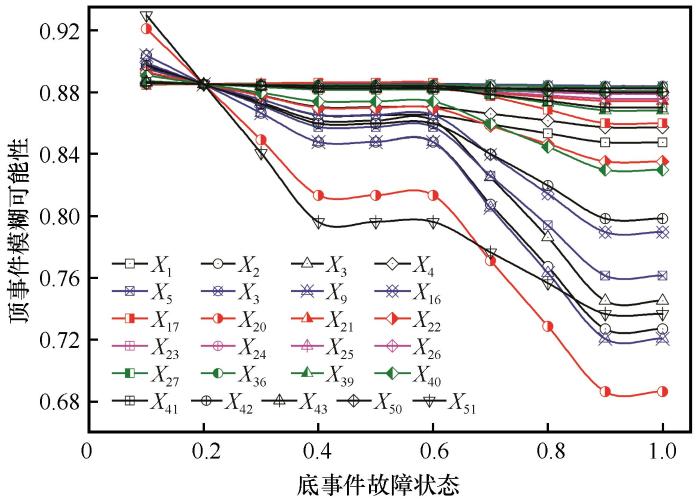

坝体不均匀变形各底事件对顶事件模糊可能性的影响
Fig. 10
Influence of each bottom event on the fuzzy probability of top event for dam uneven deformation
由此可见,引起坝体不均匀变形风险发生的重要影响因素包括坝前静冰压力、反复冻融作用、初始含水量较高与防渗设施不合格等,另外坝坡坡比过大、库水位过高、风浪作用与未设置保温层或保温层质量不合格等事件对坝体不均匀变形风险的影响也不容忽视。
3.1.2 坝体渗漏加剧风险分析
同理,可以得到顶事件坝体渗漏加剧不发生时的模糊可能性随底事件故障状态的变化情况,结果如图11 所示,具体的重要度排序为:
X 9 > X 7 > X 29 > X 52 > X 8 > X 13 > X 20 > X 11 > X 28 > X 30 > X 10 > X 16 > X 12 > X 44 = X 45 > X 46 > X 47 > X 52 (9)
图11
图11

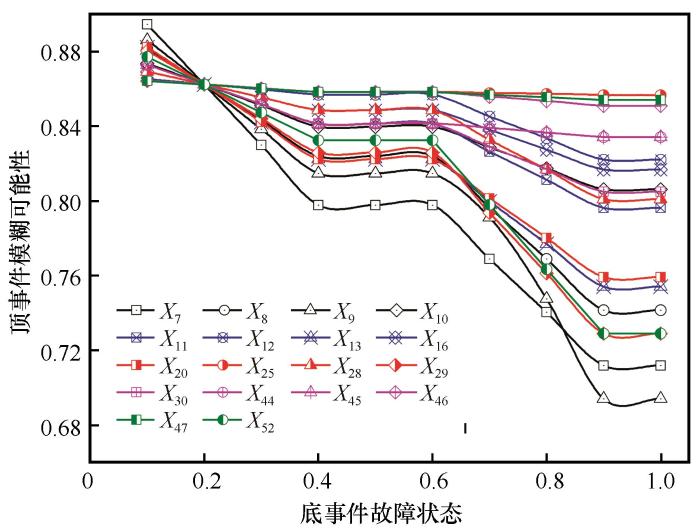

坝体渗漏加剧各底事件对顶事件模糊可能性的影响
Fig. 11
Influence of each bottom event on the fuzzy probability of top event for dam leakage intensifies
可见,引起坝体渗漏加剧风险发生的重要影响因素包括反复冻融作用、面板后填土冻胀作用、冰层和护坡冻结作用、持续降雨等,另外冰压与水压作用、防渗层施工接缝不严密、坝前静冰压力、面板厚度不足较多等事件也会影响坝体渗漏加剧风险事件的发生。
3.1.3 面板冻害破坏风险分析
同理,顶事件面板冻害破坏不发生时的模糊可能性随底事件故障状态的变化情况如图12 所示,具体的重要度排序为:
X 19 > X 9 > X 14 > X 18 > X 15 > X 8 > X 16 > X 17 > X 31 = X 32 > X 36 > X 1 > X 37 > X 34 > X 48 > X 35 > X 49 > X 33 > X 38 (10)
图12
图12
面板冻害破坏各底事件对顶事件模糊可能性的影响
Fig. 12
Influence of each bottom event on the fuzzy probability of top event for panel freeze damage
可见,引起面板冻害风险破坏发生的重要影响因素包括面板后填土冻胀变形、反复冻融作用、可溶性盐腐蚀与库水位波动等,另外风浪冲击作用、冰压与水压作用、挡冰结构失效、浇筑时产生微裂纹等因素也会导致面板发生冻害破坏。
综上,在进行寒冷地区水库大坝冻害风险控制与决策过程中,应重点考虑反复冻融作用、库区水位波动与风浪侵蚀、库区冰层的产生与防治、坝体填筑质量的检测、面板材料质量与施工质量缺陷的检查以及坝体防渗及保温措施的设置与维护等。在运营维护过程中的风险故障排查可参照式(8)、(9)、(10)的次序进行。对实际工程进行风险评价时应依据重要度分析的结果,从最重要的底事件出发按照顺序进行故障程度赋值。
3.2 寒区水库大坝冻害风险评价实例
为了验证本文提出的寒区水库大坝冻害风险分析方法的可行性与合理性,选择黑龙江红旗泡水库大坝进行计算分析。红旗泡水库大坝系均质亚黏土坝,水库设计库容1.1 × 10 5 k m 3 ,库区面积达35 k m 2 ,大坝全长34.5 k m ,主坝长3 478 m ,最大坝高5.36 m , 坝顶宽5 m ,迎水坡为1∶2.5,背水坡为1∶2。迎水坡采用渣油沥青混凝土面板[20 ] 。大坝在冬季运行时其迎水护坡面板主要面临静冰压力和土体冻胀力的共同作用[21 ] ,故首先运用工程力学与冻土力学的相关理论和方法,对水库大坝面临的冻胀破坏问题进行分析,然后将计算结果转化为底事件故障程度代入T-S模糊故障树中,最后通过第2章所述的计算流程对冻害风险顶事件的模糊可能性进行计算分析。
3.2.1 冻胀破坏问题的力学分析
采用冻土和冰盖双重作用下的冻胀力学模型对红旗泡水库大坝面板护坡抗冻胀性能进行校核,进而分析大坝面临的冻害情况。单位宽度板的受力分析如图13 所示,P i 为静冰压力,P i 1 和P i 2 分别是P i 沿面板法线、切线方向的分力;G 为板的自重;P w 为静水压力的合力;F f 为面板与水面以下未冻土之间的摩擦力;τ 和q 分别是由垫层土体沿面板方向的切向冻胀力和法向冻胀力;σ ' 为冰的厚度;h 是面板的厚度;L 是面板长度;α 是坝坡与水平面夹角。具体计算流程如下:
图13
图13

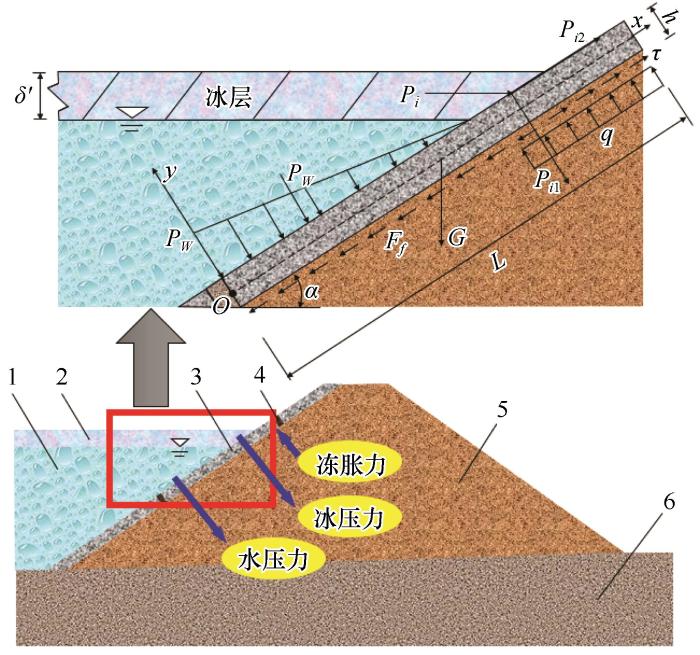

水库大坝混凝土面板受力分析
1-冰层;2-库水;3-混凝土面板;4-沥青砂浆;5-均质亚黏土;6-黏土层
Fig. 13
Force analysis of concrete panel of reservoir dam
(1)静冰压力计算。水库在冰冻期形成厚厚的冰层,当冰盖膨胀时会受到岸坡和水工建筑物约束,进而产生静冰压力。在《水工建筑物抗冰冻作用设计规范》(GB/T 50662—2011)中,单位宽度的静冰压力可根据表5 中的冰厚进行插值计算得到,规范中规定库面狭小的水库和库面开阔的大型平原水库计算得的静冰压力应分别乘以0.87和1.25的系数。红旗泡水库属于大型平原水库,冰层厚度常年介于1.0~1.2 m之间,此处取2008年最大监测厚度1.03 m,通过插值计算得到静冰压力为250.25 k N · m -1 ,并乘以系数1.25,得到水平方向上单位宽度的静冰压力为P i = 312.81 k N ,沿面板法线方向上的分力为P i 1 = 117.18 k N 、切线方向的分力P i 2 = 290.03 k N 。
(2)冻胀力计算。混凝土板沿坝面向上的冻胀力由冻土的切向冻胀力τ 和静冰压力沿切线方向的分力P i 2 共同引起。冻土的切向冻胀力τ 的最大值等于基土与接触面之间的冻结力或冻结强度,当土体温度T s 大于或等于- 15 ° C 且低于0 ° C 时,切向冻胀力τ 和负温T s 之间的关系近似为线性[23 ] :
τ = c + b T s (11)
式中:τ 为冻土的切向冻胀力,k P a ;T s 为冻土温度, ° C ;c 和b 是与土体类型有关的两个系数,黏土中c = 5 ,b = 1.2 ,粉质黏土中c = 4 ,b = 1 ,含砂粉质黏土中c = 4 ,b = 6 。
F t = n L ⋅ τ + P i 2 (12)
式中:F t 为混凝土板沿坝面向上的冻胀力;τ 为冻土的切向冻胀力,k P a ;n 为水位以上的面板长度与板总长的比值,取0.466;L 为面板的倾斜长度,长2 m ;P i 2 为静冰压力沿切线方向的分力,大小为290.03 k N 。
垫层土体的平均法向冻胀力q 可通过求解板O 点的力矩平衡方程获得,表达式如下:
q = 1 n L 2 2 - n [ 2 L 1 - n P w 3 + P i 1 + 4 σ ' 3 s i n α P i 1 + h P i 2 + F f - n L τ + G L c o s α ] (13)
式中:q 是冻土的平均法向冻胀力,k P a ;F f 是面板与水面以下未冻土之间的摩擦力;P w 是静水压力的合力,为2.09 k N ;G 是单位宽度混凝土板的自重,为14.40 k N ; α 是坝坡与水平面夹角,为22 ° ;h 是面板的厚度,为0.3 m ;σ ' 是冰的厚度,取1.03 m 。
由于冻胀力与冻胀率成正比,则可以通过法向冻胀力与冻胀率的关系式反算板后冻土的冻胀量[24 ] 。具体计算公式如下:
q = E η = E Δ h H - Δ h (14)
式中:Δ h 为冻胀量,m ;E 为冻土的弹性模量,k P a ; η 为冻胀率,% ;H 为土层的冻结深度,m 。
红旗泡水库主坝坝料为均质黏土,冷季平均土温为- 12 ° C ,则由式(11)可得切向冻胀力τ = 19.4 k P a ,代入式(12)可得混凝土板沿坝面向上的冻胀力F t = 308.11 k N 。未冻土与混凝土板之间的摩擦系数为0.22,由式(13)可得冻土的平均法向冻胀力q = 278.92 k P a 。冻土的弹性模量E 为2 000 k P a ,土层的冻结深度H 为2.3 m ,则由式(14)可得板后冻土的冻胀量为0.28 m ,实际观测时发现坝坡隆起高度为0.26 ~ 0.4 m ,混凝土面板隆起现象严重,可见与计算结果基本一致。
(3)混凝土面板抗冻胀性校核。面板发生冻胀破坏主要从两方面判断,一是判断上块面板在挤压作用下的安全情况,二是判断在弯矩和轴力的作用下面板是否发生强度破坏[25 ] 。
当沿面板向上的推力F t ' 大于上一块面板沿切向的重力、垫层土体与面板之间的切向冻结力和摩擦力之和时,会使上块面板沿着推力F t ' 的方向移动,另外水库大坝坝顶通常会设置挡土墙来防止面板错位,此时会使冰面以上面板受到挤压作用,需要对其进行抗压强度校核。当压应力σ c 大于或等于混凝土面板的抗压强度f c ,即σ c ≥ f c 时 ,上一块面板将受到挤压损坏,反之则是安全的。上块面板的压应力由下式计算:
σ c = F t ' A c (15)
F t ' = F t - F f - G s i n α (16)
式中:σ c 为上块面板受到的压应力,k P a ;F t ' 为沿面板向上的冻胀力大于或等于板的抗冻胀力,即F t ≥ F f + G s i n α 时,作用在上块面板上的压力,k N ;A c 为每单位宽度混凝土面板的截面面积,m 2 。
通过计算最大拉应力σ m a x 与混凝土面板的抗拉强度f t 进行比较,可以判断在弯矩和轴力的作用下面板是否发生强度破坏。当最大拉应力σ m a x 大于或等于混凝土面板的抗拉强度f t ,即σ m a x ≥ f t 时,混凝土板将产生冻胀破坏,反之则是安全的,最大拉应力计算公式如下:
σ m a x = F t A c + M t ' W (17)
M t ' = h 2 P i 2 - n L τ + 2 σ ' 3 s i n α P i 1 - 1 2 q n 2 L 2 (18)
式中:式中σ m a x 为由冻土和冰盖共同作用引起的混凝土面板的最大应力,k P a ;M t ' 为混凝土面板危险截面上的最大弯矩,k N ∙ m ;W 为单位宽度混凝土面板的抗弯截面系数,m 3 。
红旗泡水库大坝混凝土面板强度等级为C25,轴向抗压强度f c 为16 700 k P a ,轴向抗拉强度f t 为1 780 k P a ,截面面积A c 为0.3 m 2 ,抗弯截面系数W 为0.015 m 3 。由式(15)~(16)求得上块面板受到的压应力σ c 为917.43 kPa,因为σ c =917.43 kPa ≤ f c = 16 700 k P a ,说明上一块面板在挤压作用下的强度满足要求。由式(17)~(18)求得面板上的最大拉应力σ m a x 为8 951.01 kPa,因为σ m a x =8 951.01 kPa ≥ f t =1 780 k P a ,说明面板将在拉应力的作用下破坏,导致面板在库水面附近出现裂缝。
3.2.2 冻害风险计算分析
根据计算结果可以发现水库在冰冻期会形成较厚的冰层,导致坝前静冰压力较大,达到了312.81 k N ,另外板后土体冻结会产生较大的法向冻胀力,可达278.92 k P a ,导致冻土的冻胀量达到了0.28 m 。故在冰压、水压与冻土冻胀力的共同作用下,面板抗拉强度得不到满足,最终会导致裂缝产生。结合表6 所示的冻胀级别划分表与表7 所示的冻胀力与冻胀级别对照表,可以发现坝体冻胀级别为Ⅴ级,说明坝体冻胀程度严重。将上述分析结果通过0~1标度法转化为底事件故障程度[26 ] ,得到相关底事件“面板后填土冻胀加剧”“基土冻胀力过大”与“面板后填土冻胀变形”的取值为X 7 = X 47 =X 19 = 1 ,“坝前产生静冰压力”与“冰压与水压作用加剧”的取值为X 20 =X 8 = 0.8 ,“面板受力破坏”与“面板抗冻胀性不足”的取值为X 24 =X 10 =0.7,“挡冰结构失效”与“防渗设施不合格”的取值为X 17 =X 51 =0.6。
参照以上分析思路,根据工程实际运行情况,并结合相关文献报告与评价准则[20 ,22 ,27 -30 ] ,可以给出红旗泡水库大坝冻害风险T-S模糊故障树的底事件故障程度取值,如表8 所示。
根据1.2节的计算方法可得到各中间事件的模糊可能性。以中间事件Y 17 为例,根据式(2)求出各底事件的隶属度,其中左右支撑半径s l = s r = 0.1 ,左右模糊区m l = m r = 0.3 ,结果如表9 所示。再求出各规则的执行度β l * ,如门32中β 4 * = 1 / 3 ,β 7 * = 2 / 3 ,其余均为0 ,则根据式(7)求得上级事件Y 31 发生各种故障的模糊可能性分别为:P Y 31 = 0 = 0.8 β 4 * + 0.4 β 7 * = 0.5333 ,P { Y 31 = 0.5 } = 0.2 β 4 * + 0.5 β 7 * = 0.4000 ,P Y 31 = 1 = 0.1 β 7 * = 0.0667 。
其他上级事件的计算过程以此类推,用上级事件的模糊可能性代替其隶属度进行逐层计算,可得到中间事件Y 17 出现各种故障的模糊可能性为P Y 17 = 0 = 0.1102 ,P Y 17 = 0.5 = 0.0987 ,P Y 17 = 1 = 0.7911 。据计算结果可知红旗泡水库大坝护坡发生严重变形破坏的模糊可能性约为0.79 ,说明当冰层和护坡冻结加剧,坝前静冰压力和风浪作用较大且挡冰结构有较大程度失效时,护坡出现严重变形破坏的可能性很大。据实际观察在主坝3+300~3+369、3+500、4+040处均存在较严重的护坡变形破坏现象[20 ,29 -30 ] ,如图14 所示。其中在3+369处护坡混凝土板因受冰爬坡作用出现了隆起、架空、开裂现象;在3+500处护坡由于冰推与风浪作用多次出现变形松动,整体上移最大可达0.15 m ;在4+040处因冰爬坡引起了坝面严重变形与护坡混凝土板脱缝、隆起,最高处隆起了0.4 m 。可见计算结果与实际运行情况相符。
图14
图14

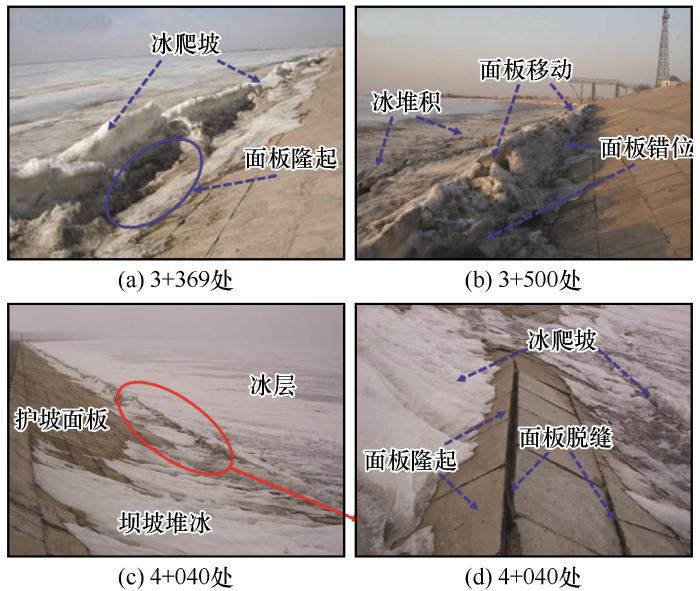

红旗泡水库大坝护坡变形破坏现象
Fig. 14
Deformation and failure phenomenon of bank slopes in the Hongqipao Reservoir dam
利用上述方法由下向上逐层计算,最终求得顶事件T 出现各种故障的模糊可能性为P T = 0 = 0.2293 ,P T = 1 = 0.7707 。由结果可知红旗泡水库大坝发生冻害的模糊可能性约为0.77 ,说明冻害风险发生的可能性较高。故该水库大坝在运行维护过程中应格外注意冻害风险的控制与处理,并结合3.1节所得到的各底事件重要度分析结果进行冻害风险排查与维护。上述结果既体现了力学计算与风险分析相结合的合理性,也验证了基于T-S模糊故障树的寒区水库大坝冻害风险分析方法的可行性与准确性,可为相关领域的研究提供思路与参考。
4 结论
本文采用T-S模糊故障树理论建立了一种寒区水库大坝冻害风险分析方法,采用底事件重要度指标计算分析了主要致灾因素,并通过案例分析验证了该方法的有效性,得出以下主要结论:
(1)从坝体不均匀变形、坝体渗漏加剧、面板冻害破坏三个下级事件入手建立的大坝冻害T-S模糊故障树,不仅可以通过逻辑演绎的方式系统梳理大坝冻害事件,又能解决传统故障树基于二态假设且依赖大量故障概率数据的问题。
(2)通过底事件重要度计算,发现在进行寒冷地区水库大坝冻害风险分析与决策过程中应重点考虑反复冻融作用、库区水位波动与风浪侵蚀、库区冰层的产生与防治、坝体填筑质量的检测、面板材料质量与施工质量缺陷的检查以及坝体防渗及保温措施的设置与维护等。
(3)将冻胀力学模型与T-S模糊故障树分析方法相结合对红旗泡水库大坝进行分析,发现冻害风险发生的可能性较高,应进行风险排查与处理。分析结果与实际情况相符,验证了该方法的可行性与合理性。
(4)本文分析了大坝冻害的关键致险因素,并尝试将力学计算与风险分析进行结合对实际工程进行评价,虽然可以一定程度上排除主观因素的干扰,但由于寒区水库大坝风险管理具有综合性与复杂性,故后续的研究中还需进一步讨论。
